装机主板跳线的问题自己就能搞定，你知道吗？

在安装教程中，许多朋友说主板跳线是整个安装过程中最困难的部分。实际上，您可能找不到窍门。阅读本文的学生可以立即学习，将来您会遇到主板跳线。您可以自己轻松地解决此问题，无需阅读手册或在任何地方寻求帮助。

由于每个人使用不同的主板品牌和不同的跳线计划，通常需要自己检查该手册，但实际上，许多手册都不清楚，并且对于新手玩家来说不容易理解。

接下来，它分为三个部分来详细说明主板跳线的问题：

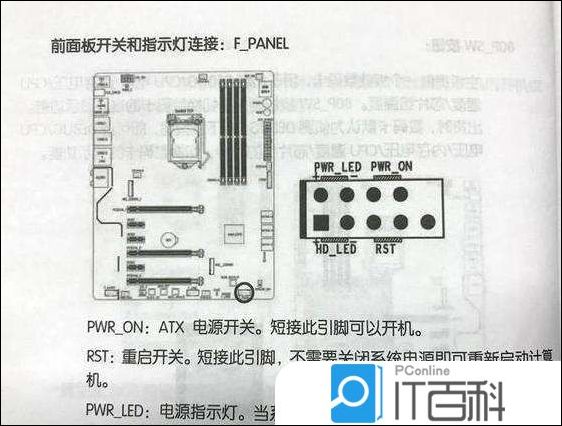

首先，最重要和最令人困惑的前面板跳线。一般而言，前面板跳线称为前面板。某些主板缩写为F_Panel，JFP1或Panel等。外观仅如下所示。图的左侧有9个插针，而右侧的是JFP2（编号1、 2是序列号）。

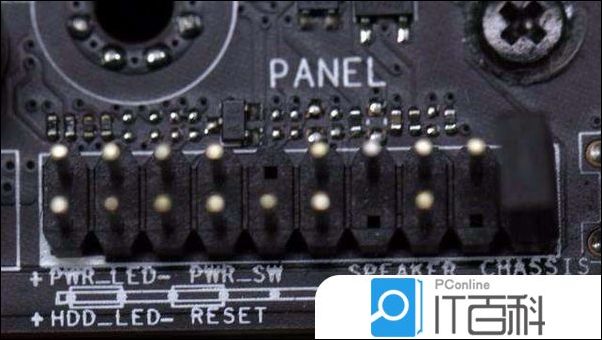

通常来说，主板前面板上的跳线附近会出现一个徽标，如上图所示（白形字符串）。此小图片中的每个白点代表一对针脚，文本标记在顶部。一行，底部是最底行。可以将其与销钉一起看到。

功率指示器是发光二极管，因此必须区分正极和负极。 POWER SW表示开关，无需区分正极和负极。主板上的缩写PWR（或PWR_BTN）是电源的意思。

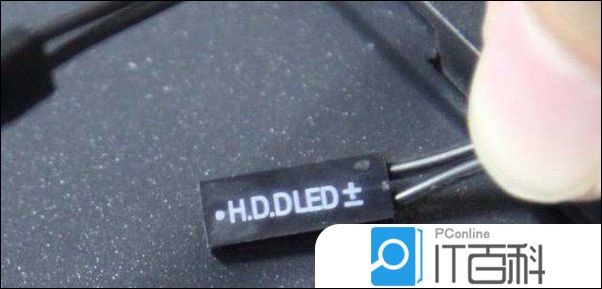

硬盘的英文是HDD。此处的指示灯用于硬盘。旁边的“地球”一词代表正极和负极，需要根据母板上的位置插入它们。 RESET重新启动按钮（或缩写为RST_SW）和电源按钮的引脚具有相同的性质，无需考虑正极和负极。

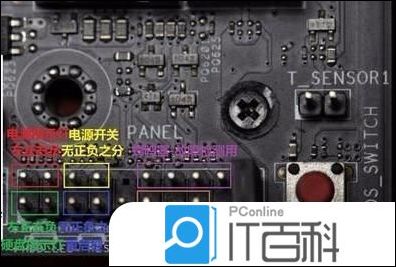

上图说明了相应引脚的位置。现在市场上大多数主板都采用这种格式的跳线连接器。左侧的9个针脚是最常用的9个针脚，例如电源指示灯，电源开关和硬盘指示灯。指示灯和重新启动按钮排成两行。如果未标记正极和负极，则可以尝试先跟随左侧的正极和右侧的负极，然后再调整它是否无法点亮。现在最常用的是USB 2. 0接口和USB 3. 0接口（还有称为USB 3. 1 Gen 1的母板，它们实际上是相同的。）

上图左侧的

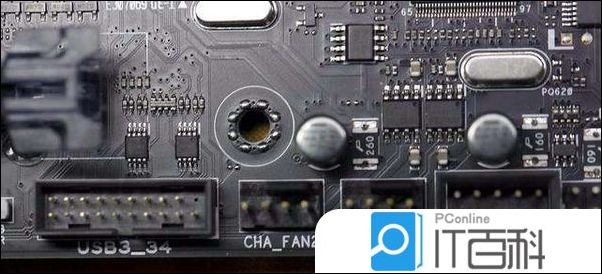

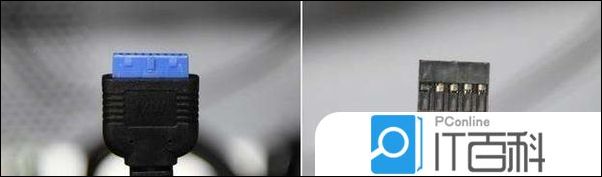

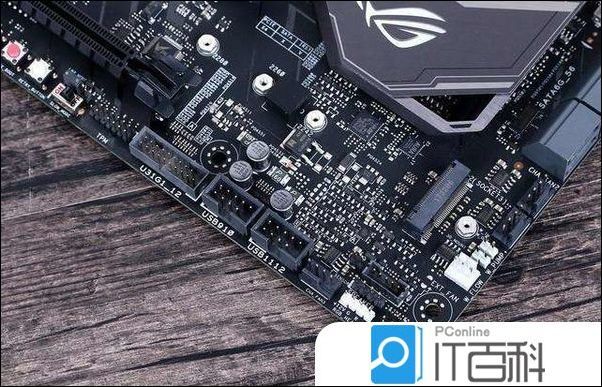

USB3_34代表USB 3. 0跳线接口，结尾号3、 4代表序列号，可以扩展为两个USB 3. 0接口。请注意万无一失的带扣的设计和丢失的针的位置。右侧的USB 1314是USB 2. 0接口，也有一个漏针，但该漏针在右下角，并且1 3、 14也代表序列号。请注意，有一个1394接口与此跳线非常相似。输出电流和电压不同，请不要混淆。

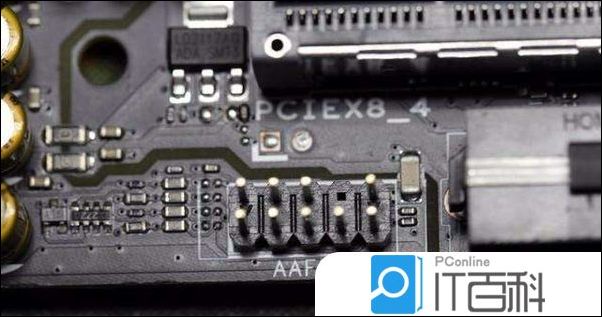

USB 3. 0跳线接口通常位于主板右侧的24pin电源附近，USB 2. 0接口与跳线通常位于主板的底部边缘在前面板上。音频接口还有一个非常重要的跳线，通常标记为AAFP。通过连接此端口，可以启用前面板上的3. 5mm插孔。它也是9针跳线接口，这是其缺少的针的位置。这是右上角的第二个。这可以与USB 2. 0跳线接口区分开来。

引脚上也有重要功能。将在圆周上画一条线，以使该接口中的两个引脚短路。

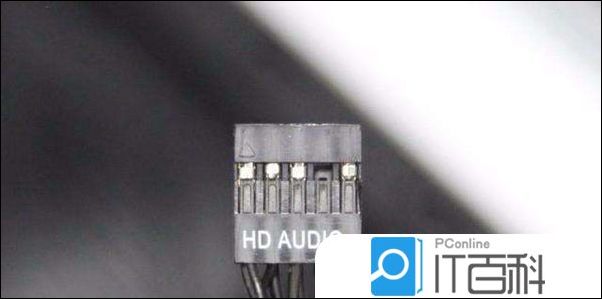

这些字母通常标记为HD AUDIO或AAFP等，它们位于主板左下角的音频区域。一些主板有分隔线以划分音频区域。
