前面板左声道音频信号返回AUDIO的十针设计(组图)

前面板左声道音频信号返回

AUDIO的十针设计可以应用于带有功率放大器和扬声器的高端机壳，也可以应用于普通机壳的前置耳机插孔。由于第4针用于为功率放大器提供+ 5V电源，因此，在连接到普通机箱的前置耳机插孔时，请勿将任何导线连接到第4针，否则主板和耳机会被烧毁。

如果未使用前置音频插孔，则必须使用跳线帽将5、6、9和10引脚短路，以便将输出信号传输到后置音频端口。否则，背面的Line-Out音频接口将无法工作。

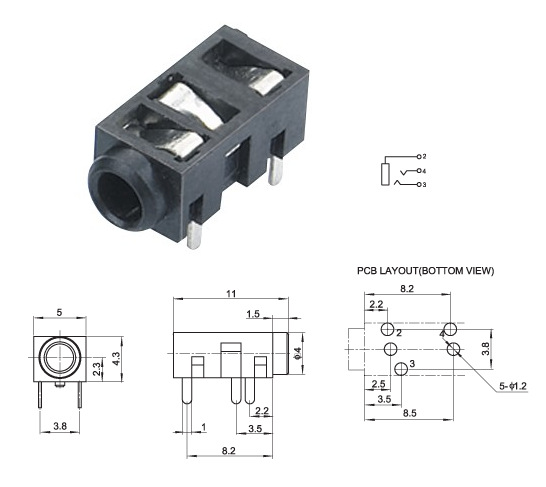

当前机箱的前置耳机插孔的类型和连接：

一、基本是根据英特尔®I / O面板连接规范设计的，并提供7条连接线：

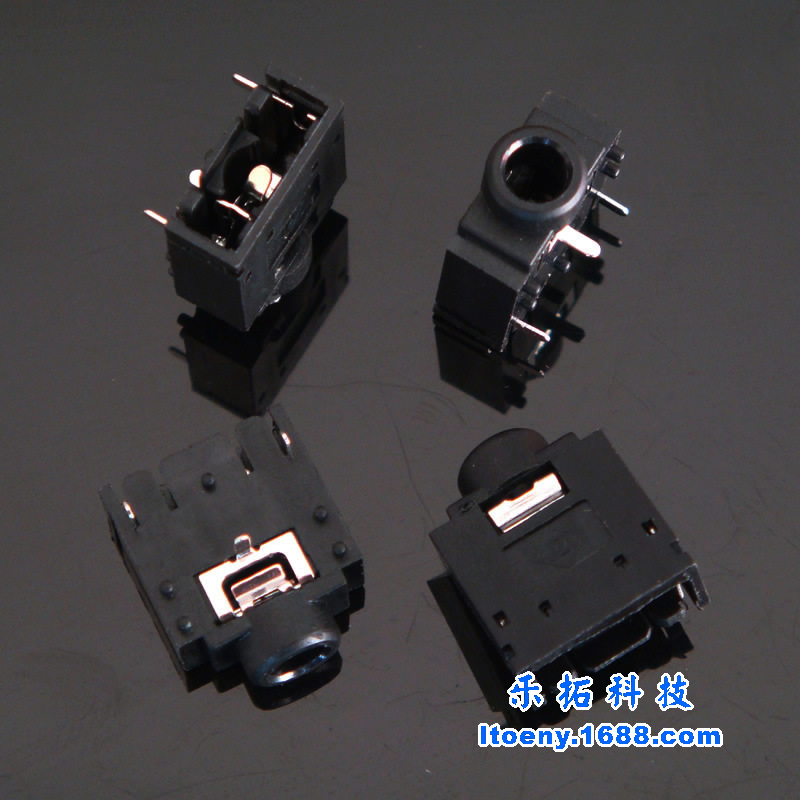

此前置音频插孔的耳机插孔有一个弹簧开关，左声道和右声道还有另外两个连接可以返回母板（LINE OUT RL和LINE OUT RR）。对于这种耳机插孔，背面的音频输出插孔用于连接扬声器，而正面的插孔用于连接耳机。使用前部插孔连接耳机时，背面的扬声器会自动断开连接，拔出耳机时，它们会自动连接至扬声器。

7条线与主板的前音频接口JAUD1之间的连接如下：

MIC IN ————————>①

地线（GND）————————————>②

MIC POWER ——————>③

面板右声道输出（LINE OUT FR）——————>⑤

面板右声道返回（LINE OUT RR）———— >>

面板左声道输出（LINE OUT FL）————>⑨

面板左声道返回（LINE OUT RL）————>⑩

[请注意：

⑴已连接AUDIO的麦克风，MIC IN已连接到引脚1，而MIC POWER已连接到引脚3。如果连接反向，则麦克风将没有输入或音量会很低；

⑵确保连接接地线，必须将其连接到引脚2； 1

⑶5、第9引脚连接到左右声道输出，6、第10引脚连接到左右声道返回。 ]

二、有关其他类型的连接线，请参考以下（5条连接线）连接方法：

MIC POWER ----连接到麦克风的电源

MIC IN ---------连接到麦克风输入

LINE OUT L -------连接左声道输出

LINE OUT R ------连接右声道输出

四针插入的情况如下：

MIC --1■
