联想主板13针前置USB音频等接线图(组图)

联想主板正面USB音频接线图联想主板接线图F usb1示例图标和对应的接线图：F usb2示例图标和对应的接线图：Fusb3示例图标和对应的接线图：Lenovo主板13针正面音频示例图标和相应的接线图：Lenovo最新的主板和较旧的主板具有音频接口，这些接口是Lenovo自己的标准。旧型号为7针音频。新型号是13针音频。相关图片：老式，无屏幕截图让我们看一下现有普通机箱的音频电缆。普通的散装7针接线大约有几种类型。整套7针音频电缆。普通的散装7针接线有不同的标签。那么，我们如何使用普通机箱来解决联想音频的前端问题呢？ 1让我说说联想G31主板接口定义和准系统设备的常见7针连接方法。市场上各种机箱的前音频面板接线大致分为四种类型：标准7线接口，简化的7线接口，5线接口，4线接口。对于带5线和4线接口的面板，由于制造不符合标准，即使连接后也无法形成正常的回路，后部也无法正常发声。对于这种面板连接，前后音频可以正常使用，因为无法实现。大声说，我在这里不再谈论。看一下市场上普通机箱的音频电缆的标签：BIOSTAR两个前置音频接口和相应的接线方法：第一，14针接口标准7线连接方法：1 ---- MIC IN 2 --- --GND 3 ---- MIC POWER 4 -----未连接5 ---- LINE OUT FR6 ----- LINE OUT RR 7 ----未连接8 -----空9- --- LINE OUT FL 10 ---- LINE OUTFR 11 --- 12闭合13-14闭合的简化7线连接：1 ---麦克风输入2 --- GND 3 --- MIC Bias4- ---无连接5 --- SPKOUT-R 6 --- SPKOUT-R 7 ----无连接8 ----空9 ---- SPKOUT-L10 ---- SPKOUT-L 11-- -12关闭13-14关闭第二个10针接口。前置音频接口的位置如下图所示：注意：当用户将连接器连接到PC前置音频输出时，此时不会输出前置音频！附录2：前置USB接口现在，大多数计算机机箱都具有前置USB接口。在这个USB设备越来越丰富的时代，这极大地方便了我们。

您看到计算机机箱是否有前置USB端口？可以使用吗？电子市场中内置的许多计算机（即使有的话）都是充耳不闻的家具。原因很简单。商家曾经连接正面USB端口，但是每个主板的接口都没有统一的标准。他们经常连接错误的USB设备和主板，然后他们再也不敢连接正面的USB端口。界面。实际上，连接前置USB接口并不难。我已经为其他人成功连接了计算机的正面USB接口。接下来，我将带上新安装的爱情手机，并逐步介绍如何连接到前置USB接口。作者的主板是具有6个USB 2. 0端口的技嘉8PE800I845PE主板。除了主板随附的两个USB端口外，其余四个USB端口需要从主板上的两个插槽中引出（图片1），主板带有两个USB端口的挡板（图片2），将它连接起来更方便，只需将其直接连接到插座即可。您不必担心反向连接，因为连接没有反向。连接器的上排有5个插针，下排有5个插针的连接器只有4个针脚，而第5个针脚处于阻塞状态，因此不能反向连接（图3）。主板上其余的针脚当然要连接到两个正面USB端口。例如，世纪之星7103的情况下，世纪之星的包装盒随附用于连接正面USB端口的说明手册，上面介绍了主板上四个常见USB端口的布置。头晕目眩为什么每个别针的名字传出？这是许建立错误连接的主要原因。 USB端口的布置不仅不同，而且每个连接也不同。脚的名称也有不同的称呼。

这种情况的说明手册写得很好，每个引脚的名称不同：USB电源（VCC，POWER，5V，5VSB，U0VCC）线是红色的USB数据负极线（DATE2-，USBD2- ，PD2）－，USBDT2－，U0DA－）线为白色USB数据正极线（DATE2 ＋，USBD2 ＋，PD2 ＋，USBDT2 ＋，U0DA ＋）线为绿色USB接地（GND，GROUND）线为黑色这是USB的所有接线和USB相似，不同之处在于USB数据正负号名称中的数字增加了1，以显示与第一个USB接口的区别。综上所述，它实际上非常简单。前两个USB端口共有8条线，每个USB端口需要4条线。通常，主板上有两行USB端口，一行是USB端口。将红线连接到USB电源，白线（带有“-”符号）连接到负极USB数据线，绿线（带有“ +”符号）连接到USB数据正极，最后连接黑色接地线。请注意，连续连接的两条USB正极和负极数据线上的编号必须相同。如果遵循上述方法，则最下面的行是确定的。最好在连接后再次检查，看看所连接的线的颜色排列顺序是否与主板随附的背板的USB接口一致？这个完成了！从左到右的颜色：红色\白色\绿色\黑色。常用的主板前置音频接口AUDIO是根据英特尔®I / O面板连接规范设计的。

引脚定义（AUDIO）如下：1. AUD_MIC前面板麦克风输入2、模拟音频电路3、 AUD_GND接地线4、 AUD_MIC_BIAS麦克风电源4、 AUD_VCC为模拟音频提供经过滤波的+ 5V电源电路5、 AUD_FPOUT_R前面板右声道音频信号6、 AUD_RET_R前面板右声道音频信号返回7、 HP_ON保留供将来的耳机放大器电路使用8、 KEY空引脚9、 AUD_FPOUT_L前面板左声道音频信号1 0、 AUD_RET_L前面板上返回到AUDIO的左声道音频信号的十针设计可以应用于带有功率放大器和扬声器的高端机壳，也可以应用于普通机壳的前置耳机插孔。由于第4针用于向功率放大器提供+ 5V电源，因此在连接到普通机箱的前置耳机插孔时，请勿将任何导线连接到第4针，否则主板和耳机会被烧毁。如果不使用前置音频插孔，则必须使用跳线帽将5、6、9和10引脚短路，以便将输出信号传输到后置音频端口。否则，背面的Line-Out音频接口将无法工作。当前，机箱前部耳机插孔的类型和连接：一、基本根据英特尔®I / O面板连接规范设计，提供了7条电缆：该前部音频插孔的耳机插孔具有弹簧开关，更多信息左右两个通道返回到主板连接（LINE OUT RL和LINE OUTRR）。

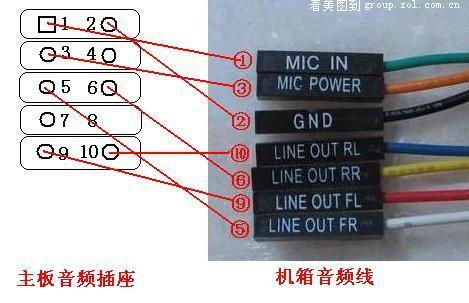

在这种耳机插孔中，背面的音频输出插孔用于连接扬声器，而正面插孔用于连接耳机。使用前部插孔连接耳机时，背面的扬声器会自动断开连接，而拔出耳机插头时，它们会自动连接至扬声器。 7条线与主板的前音频接口JAUD1之间的连接如下：MIC IN ————————>①接地线（GND）————————————>② MIC POWER ——————>③面板右声道输出（LINE OUTFR）————>⑤面板右声道返回（LINE OUT RR）————>⑥面板左声道输出（LINE OUT FL）- ->⑨面板左声道返回（LINE OUT RL）————>⑩[请注意：AUDIO的麦克风已连接，MICIN已连接到引脚1，MIC POWER已连接到引脚3。反向时，麦克风将无输入或音量非常低；请务必连接接地线，该接地线必须连接到引脚2。 1⑶5、引脚9连接到左右声道输出，6、引脚10连接到左右声道返回。 ] 二、对于其他类型的连接线，请参考以下连接方法（5条连接线）：MICPOWER ----连接至麦克风电源MIC IN ---------连接麦克风输入LINE OUT L -------连接至左声道输出LINEOUT R ------连接右声道输出至四针插头，情况如下：MIC --1■■2- G empty--3■■4 --- Empty R --5■■6 --- Empty-Empty--7■端口8 --- Empty L --9■■10 --- Empty已解决主板音频调整电缆需要两个跳线。联想主板音频和USB跳线的定义不需要跳线。主板音频和USB跳线的定义有Lenovo标准和Intel标准。

两个标准有不同的定义。 2004年之前使用的主板（主板编号以11004XXX或更低版本开头）具有两种标准。商业机器很少使用英特尔定义的主板。某些Intel标准主板具有适配器电缆，可以通过适配器电缆将其转换为Lenovo标准。 2004年以后使用的主板基本上都符合Lenovo标准。在指导用户进行操作时，首先根据用户说明和母板图片检查跳线定义的标准。一。 Lenovo USB规格定义：LEGEND USB3的USB连接器定义引脚号符号引脚号符号示例：USB3 2 10 1 1 + 5V和+ 5VSB在双模式下共存2GND 3 USB0- 4（切掉）5 USB0 + 6 USB1 + 7 GND 8 USB1- 9 GND 10 + 5V和+ 5VSB共存的DUAL方法USB4引脚号符号引脚号符号示例：USB42 10 1 1 + 5V和+ 5VSB共存的DUAL方法2 GND 3 USB0- 4（切掉）5 USB0 + 6USB1 + 7 GND 8 USB1- 9 GND 10 DUAL模式，其中+ 5V和+ 5VSB共存二、 INTEL USB规格定义：三、 Lenovo 11针USB规格定义：11针的另外2针为未实际定义，也就是说，在USB规范定义的1和2引脚之前添加了Intel 2引脚。

四、 Lenovo AUDIO规格定义：音频接头连接器：（2x 8)（F_Audio）引脚号符号引脚号符号●9●10●11●12●13●14●15○16 9 MIC 10 GND （MIC）11 FrontLINE Out（R）12 LINE Next（R）13 Front LINE Out（L）14 LINE Next（L）15GND（fLO）16（切掉）注意大多数主板上的1-8针的接线是保留的，但要移除PIN针。如果您不使用前置音频，则需要用跳线帽将11-12Pin和13-14Pin短路。定义日期：1-8是内置音频，9-16是前置音频接口。大多数主板音频线接口通常设计为一组16PIN插座。某些主板之间的距离在1-8和9-16之间：1-8PIN是内置音频线接口，9-16PIN是前置音频线接口2X8 1有源线路输出（R）2有源线路输出（L）3 GND（ALO）4 GND（ALO）5 GND（ +1 2) 6 GND（+1 2) 7 + 12V（1A）8 NC 9 MIC 10 GND（MIC）11前线输出（R）12线下一个（R）13前置线路输出（L）14线路下一个（L）15 GND（FLO）16 NC 17线路输入（R）18线路输入（L）J1如果您不使用前置音频，则需要短路用跳线帽将11-12Pin和13-14Pin接上电路。否则，将无法使用主板上的后置音频。特别注意：由于内置音频没有外部电源，因此在信号接口处提供了一组12V的电压，以便内置扬声器可以正常工作。该电压从ATX电源的20PIN插座直接输出到内置音频接口的第7 PIN（如上所示）。

了解这一点后，在安装前置音频时，只要使用万用表的电阻来测量ATX电源的12V和具有该套插座的电阻值的引脚，就可以确认内置音频接口的第7个PIN，然后是内置音频。与该接口相邻的另一个组是正面音频接口。如果不连接前置音频设备，则需要直接通过板载声卡输出音频信号，请将11和12PIN，13和14PIN短路（注意：8PIN和16PIN是空引脚）。 ）。由于这两套接口的外观完全相同，因此主板的徽标也有所不同（例如：BLSPK，F-AUDIO等）。如果不仔细区分，很容易插入和放错位置，从而使12V电源接地短路，导致主板电路板烧坏，并且CPU风扇确实转动。因此，在插入正面或内置音频电缆时，必须严格按照母板的正确位置进行安装和使用。 11002730（QDI W1E2 / OMB V 2. 0S 2. 2） 11002477（QDI P1-AL V 1. 0S 1. 2） 11003125（QDI P1-AL / NV 1. 0S 1. [ 2）其他主板的正面音频定义是这样的五、 INTEL AUDIO规范定义：如果不使用正面音频，则需要用跳线帽将5-6Pin和9-10Pin短路六、] HD Audio HDaudio有两排，一排有六针，一排有七针。

排列方式为13 11 9 7 5 3 1切掉12 10 8 6 4 2不要使用前置音频，需要将9-10引脚短接。从没有断针的方向开始，该数字为1。 七、联想主板F_PANEL定义（开关，重置，电源指示灯，硬盘驱动器指示灯）USB接口定义图USB接口定义颜色总体排列为：红色，白色，绿色和黑色，从左到右定义：红色USB电源：标有-VCC，电源，5V，5VSB白色USB数据线:(负极）-DATA-，USBD-，PD-，USBDT-绿色-USB数据线:(正极）-DATA +，USBD +，PD +，USBDT +黑色地线：GND，地线八、某些Lenovo主板的USB和音频跳线的定义：编号主板类型（芯片组）涉及的规格编号USB连接规格音频连接规格供应商材料编号主板名称1 865PE INTEL技嘉（GA） 11004695技嘉GA-8ISMT REV 1. 0主板INTELLEGEND MSI（MSI）11004696 MSI 6759 V1 865PE主板QDI 11004727 Q P4DPEM-ALS 1. 3主板2845E传奇技嘉（GA）13797技嘉845E-8IEMLP-LEV 1. 1E主板Gigabyte 845E-8IEMLP-LE V 1. 1主板LEGEND LEG END QDI 78 QDI P1E-AL 1. 0（S 1. 3)主板QDI P1E-AL / N 2. 0（S 2. 2)主板QDI P1E-AL 2. 0（S 2. 2)主板3 SIS651 INTEL Elite（ECS）14495 11004742 Elite SIS651 DDR主板V 3. 02 ECS l4s5mg / 651 + sis651 v 3. 02B主板Elite L4S5MG / 651 + V 3. 02C主板INTEL INTIL 4 SIS651 LEGEND Elite（ECS）11004425 Elite L4S5MG5SIS651 V 1. 1主板LEGEND LEGEND MSI（MSI）11004952 MSI 6575E SIS651V2DDR（新）主板5 SIS651V2DDR（新）主板5 SIS651V2DDR（新）主板5 SIS651V2DDR4（新） SIS650GLDDR主板LEGEND LEGEND 6 845GL LEGEND QDI 14413 QDIP7BL-AL 1. 0（S 1. 1)主板QDI P 7BL-AL / N 1. 0（S 1. 1)主板LEGEND LEGEND MSI（MSI ）14333 MSI 6555 845GL DDR主板MSI 6555 845GLB1 DDR主板让我告诉你USB看一下主板上的白色三角形标记。标记的位置开始上下对齐，从红色，白色，绿色和黑色开始。
