我们大多数人对计算机的内部设备不是很熟悉,而且自己组装计算机也不容易。也许您知道一些基本的计算机组装技能,但是当面对计算机主板跳线时,我们的大多数朋友仍然感到头疼。是的,今天我将教您如何连接计算机主板上的跳线。

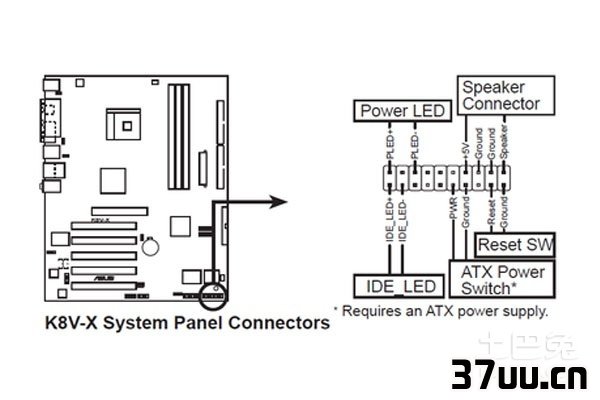

如何连接计算机主板电缆的方法之一1、首先,您必须知道跳线在哪里开始计数,以便可以正确连接它。

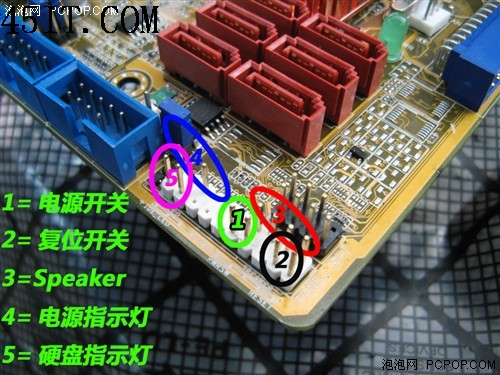

找到主板上跳线的两端。如果仔细看,会发现一端的打印框较厚。通过查看此打印的框架,您基本上可以确认跳线从这里开始。

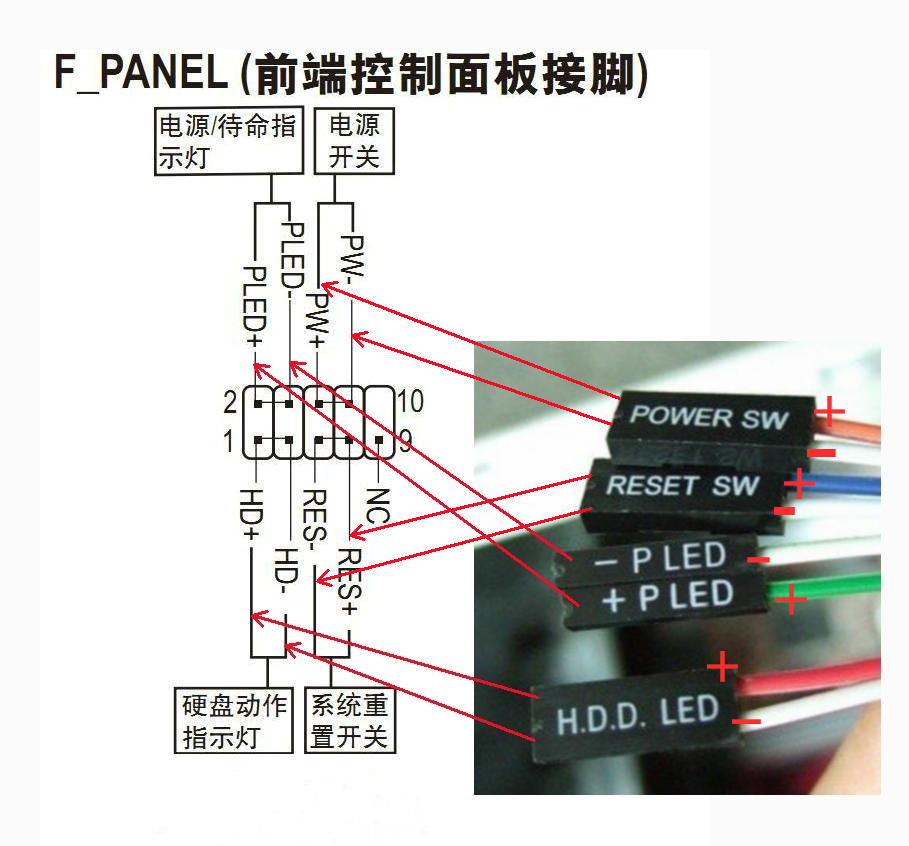

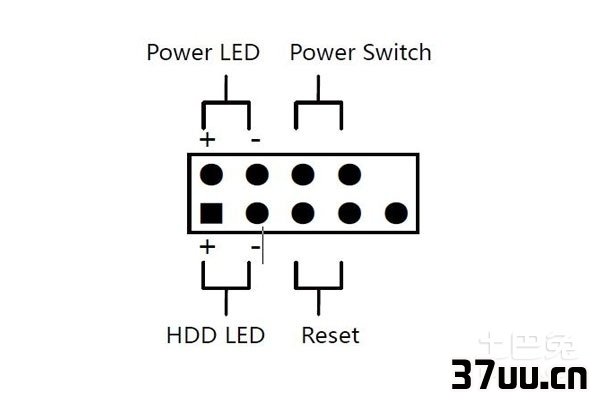

2、从较厚的打印框开始,从左到右,从上到下有1-9个连接点,这是由9pin定义的开关。
3、市场上超过70%的品牌都使用这种9针连接方法。请记住,这里的第9针是没有意义的,因此插入跳线时无需插入该针。
4、基本上按照上述方法完成安装,值得注意的是,此处的电源开关和复位开关不必为正负极,两个指示灯也必须为正负极。正极连接。在第一个针脚附近,这是我上面提到的打印粗线的地方。
按照此步骤基本完成计算机主板跳线问题。
方法2 1、此方法是前端USB连接方法,因为某些计算机不使用一种方法,并且当前的计算机总体上是通过前端USB连接来连接的,所以此方法也很简单。
2、首先,您需要在主板上找到相应的引脚。当您寻找前端USB时,将看到此引脚。显然是9pin。如果不确定,您会看到它靠近前端USB。该位置有多于两组的引脚连接在一起,基本上可以确定这是一个USB引脚。
3、引脚基本集成。它们上有八根线,分别是VCC,Data +,Data-和GND。在这种情况下,只需将其直接插入即可。
4、在另一种情况下,会遇到分离。通常,这种分隔具有不同的颜色,因此只需按照红色,白色,绿色和黑色的顺序进行连接即可。
以上是编辑器教您如何连接主板跳线的两种方法。很简单吗?实际上,现在已经集成了主板电缆,并且主要连接已按顺序进行,因此您无需担心接线顺序。
