主板尺寸不怕乱螺丝孔距定规范(图)

●主板尺寸不怕螺丝孔间距不规则。

这是电路板类型的摘要。作者将带您找出本文涉及的主板版本：ATX，MATX，μATX，ITX，XL-ATX，MiniATX，FlexATX，E-ATX，EE-ATX，HPTX和WTX。

以这种方式看到它真的很多。我认为每个人不可避免地会有些困惑。但是，为了便于记忆，笔者根据分类和尺寸对这些板类型的内部连接进行了分类，让我们一起来看看。

分类：

大板：ATX，MiniATX，XL-ATX，非标准E-ATX

小板：MATX，μATX，FlexATX

迷你板：ITX（包括Thin-ITX）

超大板：标准E-ATX，EE-ATX，HPTX，WTX

大小：

最小的是ITX主板（170mm * 170mm）

一个不会滑落的是MATX主板（244mm * 244mm）

将MATX主板的宽度切成一片，然后将其变成μATX主板（244mm * 185mm）

切断MATX主板的长度和宽度，成为FlexATX主板（229mm * 191mm）

最大的是ATX主板（305mm * 244mm）

切断ATX的长度和宽度，成为MiniATX主板（284mm * 208mm）

将ATX主板扩展为XL-ATX主板（343mm * 262mm）

将ATX主板放入E-ATX主板（305mm * 330mm）

将E-ATX主板扩展为EE-ATX主板（347mm * 330mm）

将EE-ATX主板放入HPTX主板（345mm * 381mm）

将HPTX主板放入WTX主板（356mm * 425mm）

主板孔间距

板子类型的分类是如此复杂，更不用说许多母板制造商出于各种原因推出的具有“不同形状”的“个性化产品”了！例如，X产品使用FlexATX规格的宽度，但是使用MiniATX规格的长度； Y产品使用μATX尺寸的宽度，但使用FlexATX尺寸的长度...这甚至不是主板制造商。我们是更加自制的流线型主板，例如扩展小于4的“小型主板”插槽等等。

当然，在满足材料和工艺的前提下，主板制造商可以根据用户需求以节省成本的方式生产最实惠的产品，这是可以理解的，但是许多主板尺寸的不规则性可能会使新手用户感到不满。有点不可动摇。头脑。仅仅利用主板板型知识的普及，作者就告诉大家如何掌握板型来选择合适的机箱？那就是主板螺丝孔之间的距离。

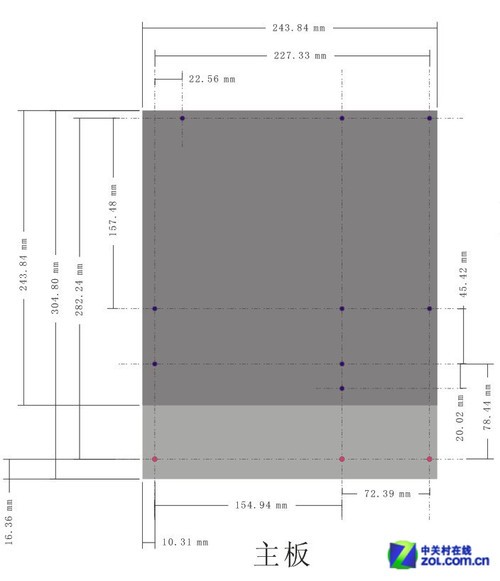

从主板孔距的中我们可以清楚地看到，即使主板制造商修改了主板的长度和宽度，它也必须符合PC行业的规格-孔距是其中之一。 。第一种类型的板上使用的螺孔是固定的。例如，μATX和MiniATX具有相似的主板宽度，因此使用两排螺孔，但是由于长度的不同，μATX使用两排螺孔，而MiniATX使用三排螺孔。另一个示例是MATX和ATX，因此两种类型的板都使用三排螺钉，但是由于前者的长度仅比后者短，因此MATX使用三排螺钉，而ATX使用四排螺钉...依此类推，非常简单。

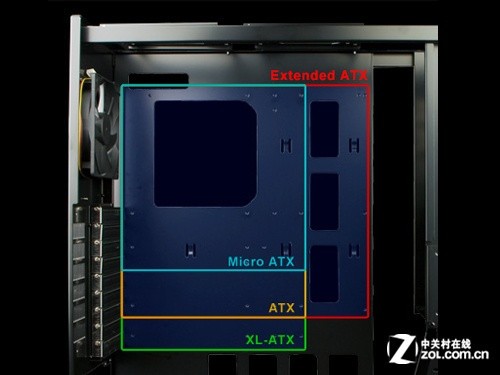

机箱的主板尺寸和安装图给人以清晰的感觉

看看上面的图片，我相信你应该突然意识到。直观的方框图描述了该区域涉及的螺钉，并比较了各种类型的板，这对于安装用户而言非常重要。有关主板尺寸的详细比较图，可以通过查询Wikipedia来获得。

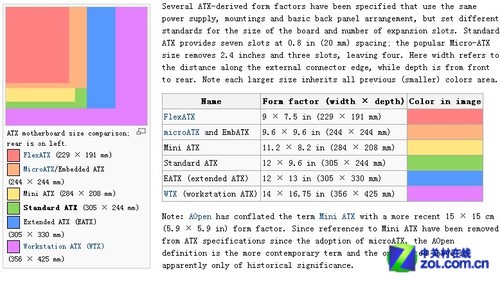

维基百科对木板类型大小的描述

摘要：我们通常谈论ATX，MATX和XL-ATX板类型，您真的知道它们的确切定义吗？在阅读本文之前，您是否知道您还听不到不受欢迎的标题，例如FlexATX和MiniATX？您是否知道E-ATX在许多情况下不太准确？如果在阅读本文后，您脑中的一些模棱两可的概念一下子变得清晰起来，那么作者自然很高兴。作为PC行业发展的附带因素之一，主板规格具有非常重要的意义。如果您是PCDIY的新手，那么主板尺寸是您必须熟悉的常识；如果您是PCDIY的资深人士，那么对主板外形的了解不仅可以使您轻松应对各种安装方案，还可以为PC的未来发展带来一些帮助。启发一下，对行业有更深入的了解和知识，不是吗？

//// 439 / trueZhongguancun Online //// 438/438442 3. htmlreport2824●主板尺寸不怕混乱，螺丝孔间距和规格。主板类型摘要在这里。作者将带您找出本文涉及的主板版本：ATX，MATX，μATX，ITX，XL-ATX，MiniATX，FlexATX，E-ATX，EE-ATX，HPTX和WTX。这样看，确实很多，我一定有点困惑。但是...

某些人很难判断主板的尺寸。通常很难用大ATX主板购买小机箱。这种尴尬并不罕见。最重要的是合身。您可以先检查案例的大小。再次购买主板。
