笔记本电脑长时间使用后突然关机,然后无法正常启动。
故障判断:根据故障现象,电源控制芯片,EC芯片和芯片组等的主板保护隔离电路,系统电源电路等电路应集中检查是否存在问题。维护过程。
故障分析:确认故障并消除电源适配器和充电电池的外部电源出现问题的可能性。
拆卸后清洁主板,并仔细观察是否有明显的物理损坏。
经测试,发现电阻器明显损坏。

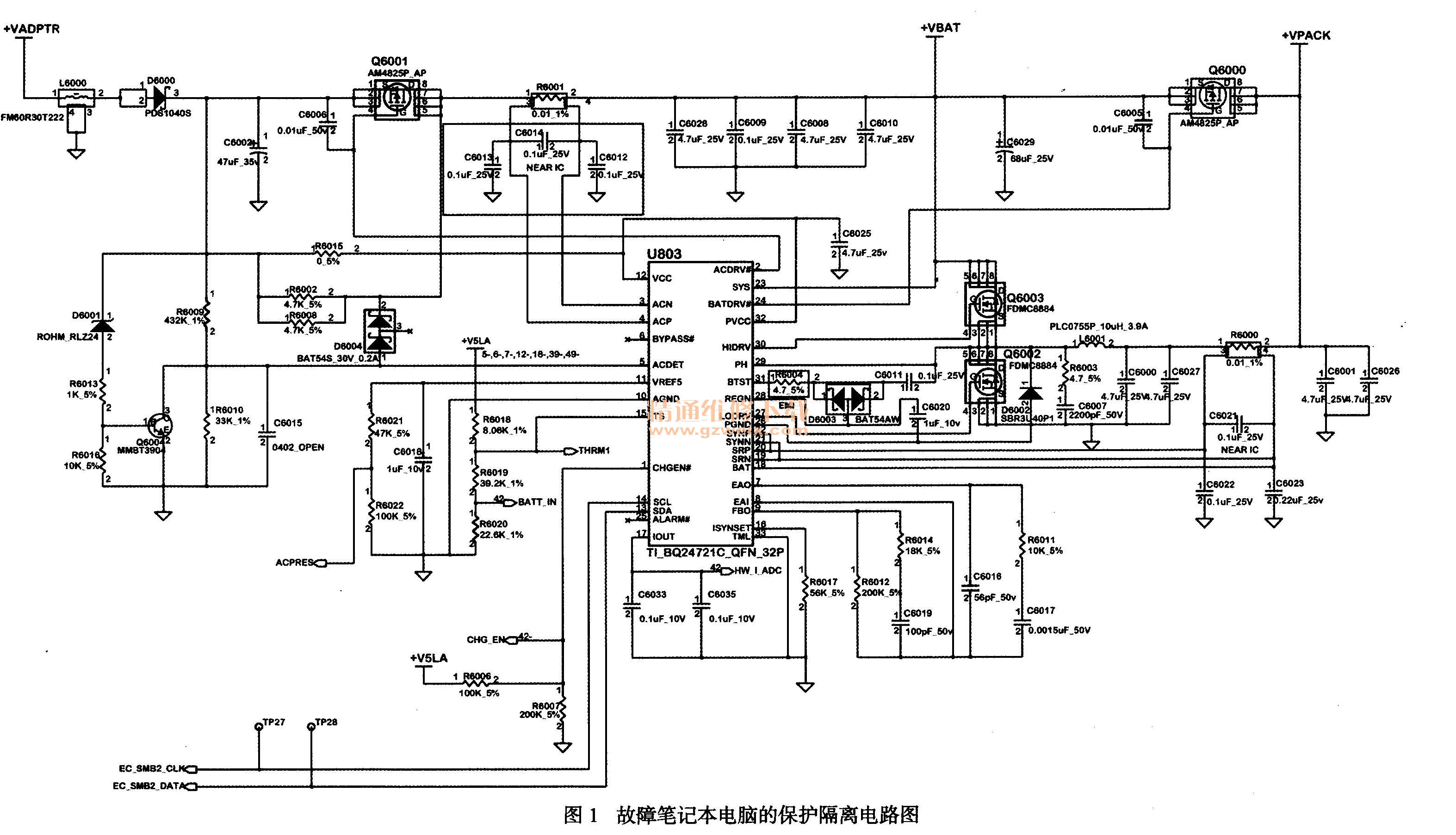

如图1所示,是故障笔记本电脑的保护性隔离电路图。发现明显损坏的电阻器是电路中的电阻器R6015。从电路图可以看出,电阻器的损坏将导致保护隔离电路中的电源。控制芯片BQ24721 C的电源出现问题,导致相关的故障。
更换损坏的电阻器,通电测试发现故障仍然存在。
确定电源控制芯片BQ24721 C的第12和第32引脚正常供电,但是第二个引脚没有输出控制信号,并且FET Q6001无法导通,因此保护隔离电路无法正常输出功率

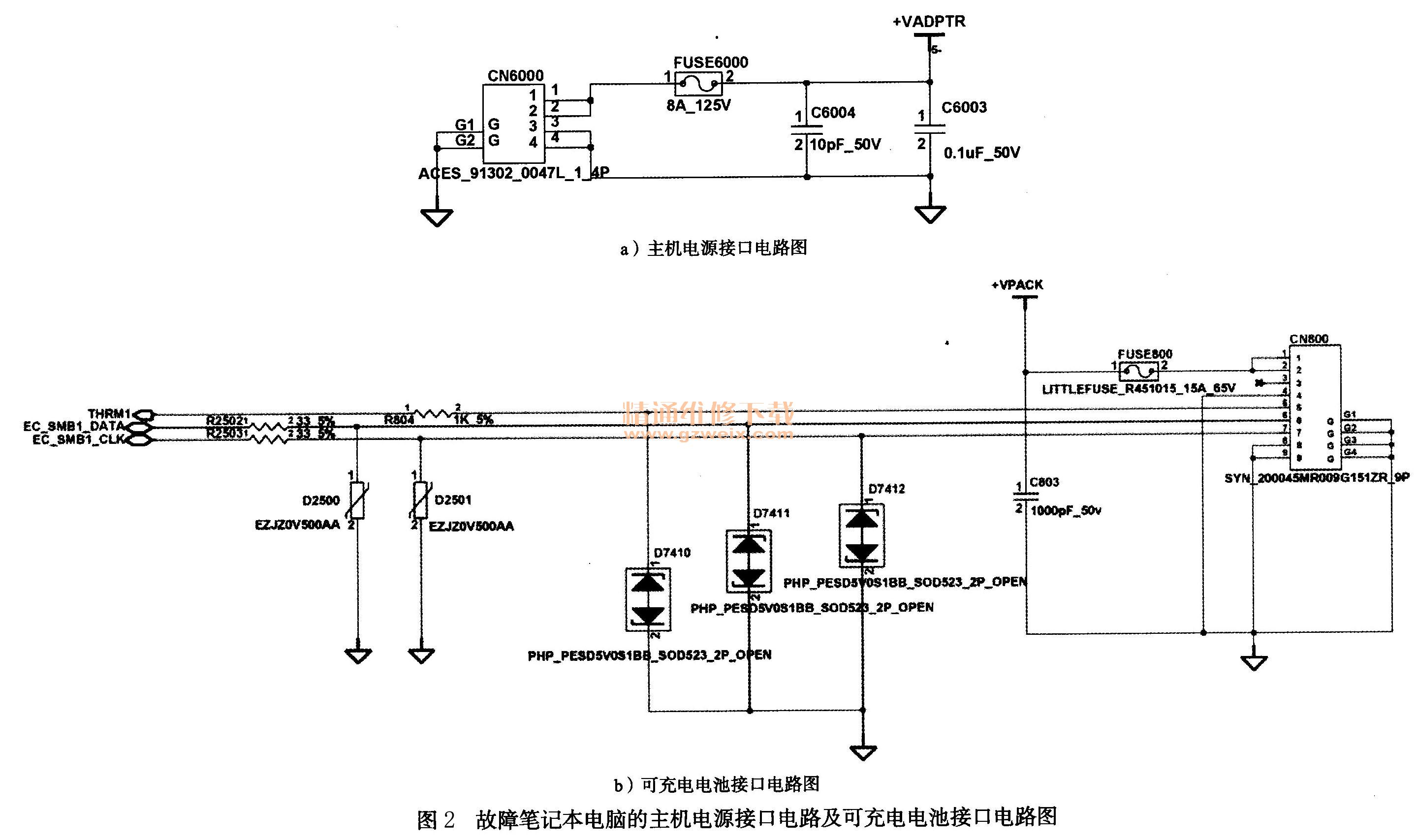

图2显示了故障笔记本电脑的主机电源接口电路和充电电池接口电路图。可充电电池通过其接口电路输出名为+ VPACK的电源,然后进入保护隔离电路。电源适配器的输入电源通过主机电源接口输出+ VADPTR电源进入保护隔离电路,然后为电路中的电源控制芯片供电。电源控制芯片BQ24721 C正常工作后,将发送控制信号以导通场效应晶体管Q6001,以便保护隔离电路输出系统的总电源+ VBAT。
再次仔细检查保护隔离电路中的电子组件。没有明显的脱落或错误的焊接。电源控制芯片BQ24721C的温度很高。考虑到之前已检测到损坏的电阻,怀疑电源控制芯片BQ24721C已损坏。
更换电源控制芯片BQ24721C,开始测试并进行故障排除。
因此,我们总结一下:电源控制芯片损坏是常见的故障原因,在维护期间应特别注意。
