主板CPU需要通过某个接口与主板连接，才能进行工作

主板知识的详细说明：CPU插槽类型（1)

我们知道CPU需要通过接口连接到主板才能工作。经过这么多年的发展，CPU采用的接口方法包括引脚类型，卡类型，触点类型和引脚

脚样式等。但是，当前的CPU接口都是针式接口，对应于主板，也有对应的插槽类型。不同类型的CPU具有不同的CPU插槽。所以选择

CPU，必须选择具有相应插槽类型的主板。主板CPU插槽的类型不同，并且插槽的数量，体积和形状都发生了变化，因此它们无法相互连接。

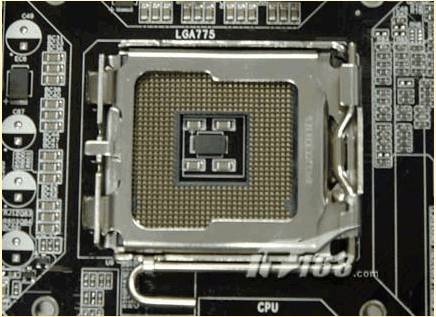

1) Socket 775

Socket 775，也称为Socket T，当前用于Intel LGA775封装的CPU的处理器插槽中，该处理器插槽可以支持LGA775封装的Pentium 4、

奔腾4 EE，赛扬D和其他CPU。 Socket 775插座明显不同于目前广泛使用的Socket 478插座。这非常复杂，并且没有Socket 478套接字。

类似的CPU针座，由775个触手状的柔性针（实际上是非常细且弯曲的弹性金属线）代替，它们与CPU底部的相应触点接触。

获取信号。因为有775个触点，这比以前的Socket 478的478pin大得多，所以封装尺寸也增加到3 7. 5mm×3 7. 5mm。另外，像以前一样

诸如478/423/370插座之类的插座由不同的工程塑料制成。插座775插座由全金属制成。原因是这种固定CPU的新方法对插槽有很大的影响。

更高的要求，并且新的prescott核心CPU的功率增加了很多，CPU的表面温度也增加了很多，金属插槽更耐高温。在插槽盖上

打开

，有一个保护盖卡住了。

Socket 775插座具有非常柔软且细的接触针。如果在安装过程中用力不当，很容易损坏触针。销太容易变形

同样，相邻的引脚很容易扎在一起，短路有时会导致烧毁设备的可怕后果。此外，过多地拆卸CPU还会导致接触针失去弹性，进而导致硬件方面的问题。

完全损坏，这是目前最大的缺点。

当前，使用Socket 775的主板数量不是很多，主要是Intel 915/925系列芯片组主板，有些使用的是较成熟的旧芯片组，例如Intel

865/875/848系列主板和威盛PT800 / PT880芯片组。但是，随着英特尔加大对LGA775平台的推广，最终将使用Socket 775插槽

Socket 478插槽已成为Intel平台上的主流CPU插槽。

图3

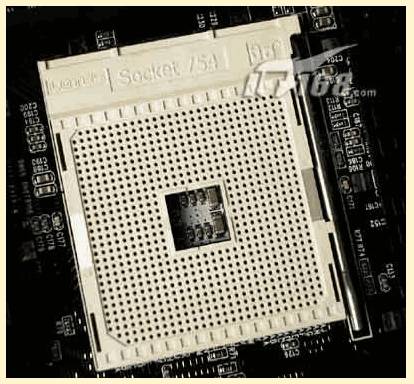

2) Socket 754

Socket 754是2003年9月首次发布AMD 64位台式机平台时的标准插槽。它是与当前低端Athlon 64和高端Sempron相对应的插槽标准

准确。它具有754个CPU引脚插孔，支持200MHz FSB和800MHz HyperTransport总线频率，但不支持双通道内存技术。

Socket 754是被广泛采用的AMD 64位平台标准，并且有许多主板支持它。关于Socket 754的未来，目前有不同的看法，有人说它将遵循

随着Socket 939的普及，Socket 754最终将被完全淘汰。据说带有Socket 754接口的Athlon 64将完全停产，仅保留Socket 754接口

Sempron的。不管是什么，因为AMD 64平台具有太多的套接字标准并且彼此不兼容，所以应该逐渐将Socket 754替换为Socket 939。

图4

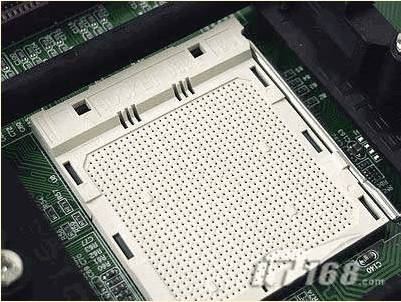

3) Socket 939

Socket 939是AMD在2004年6月发布的64位桌面平台标准。它是与当前高端Athlon 64和Athlon 64 FX对应的套接字标准

标准配置，带有939个CPU引脚插孔，支持200MHz FSB和1000MHz HyperTransport总线频率，并支持双通道内存技术。

Socket 939当前具有越来越多的支持主板，它将成为继AMD 64位台式机平台之后的主流平台。

图5

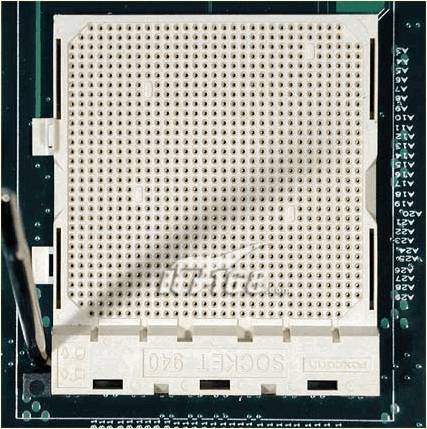

4)插槽940

Socket 940是第一个发布的AMD 64位平台标准。它是与服务器/工作站和原始Athlon 64 FX所使用的Opteron相对应的插槽标准。它有

940个CPU引脚插孔，支持200MHz FSB和800MHz HyperTransport总线频率，并支持双通道内存技术。

因为Socket 940接口的CPU昂贵，并且必须与昂贵的ECC内存一起使用，所以总体购买成本相对昂贵。现在是新的

Athlon 64 FX已切换到Socket 939接口。因此，Socket 940将成为Opteron的专用接口。

图6

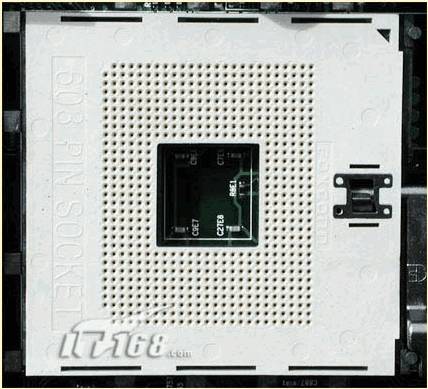

5)插座603

Socket 603更。它适用于Intel平台上的高端服务器/工作站主板。相应的CPU是Xeon MP和早期Xeon。 Socket 603工具

有603个CPU引脚插孔，它们只能支持100MHz FSB和400MHz FSB频率。 Socket 603与具有Socket 604接口的Xeon不兼容。

图7

6) Socket 604

类似于Socket 603，Socket 604仍然是Intel平台上使用的高端服务器/工作站主板，但是与Socket 603的最大区别是增加了正确的功能

支持133MHz FSB和533MHz FSB频率。 2004年，随着支持EM64T技术的Intel 64位Xeon的发布，进一步支持200MHz FSB和

800MHz前端总线频率支持。 Socket 604套接字与具有Socket 603接口的Xeon和Xeon MP兼容。

图8
