如何维修主板短路故障小游戏故障现象：好友的主板

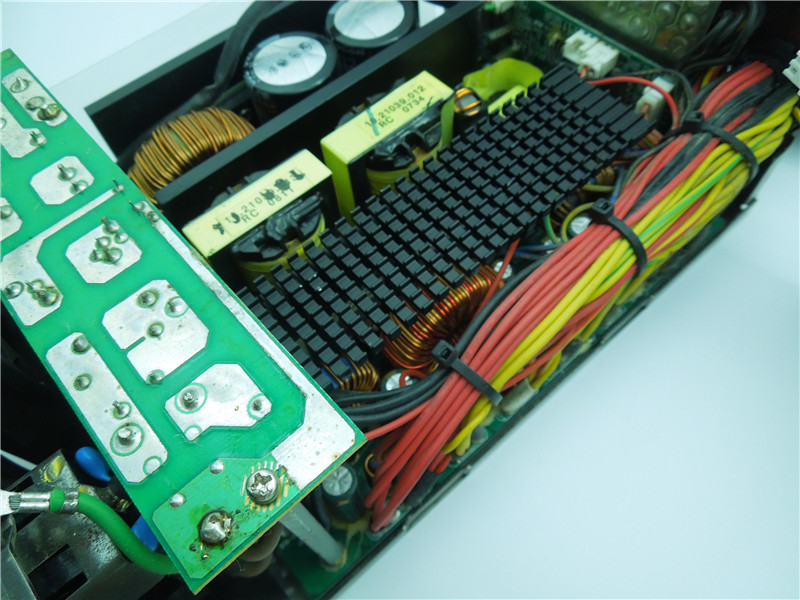

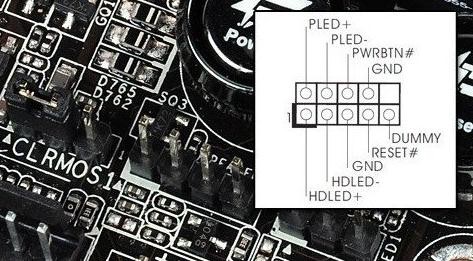

如何修复主板短路故障336 Mini游戏故障属片将主板上的开关引脚短路，但仍然没有动静。我卸下了电源，并更换了一个好的电源，但故障仍然存在。作者从机箱上卸下了主板，卸下了内存和CPU，并使用了作者的魔术武器主板诊断卡进行了诊断。将诊断卡插入主板的扩展槽中以打开主板的电源，但是诊断卡上没有响应。我决定强制主板上电。侧面有一条绿线，电源主插头上有带扣。有些是灰色的。用黑色导线将其短接，将其接通电源。我发现该引脚连接到主板背面的绿色导线吗？用镊子将其与黑色电线旁边的针脚短接。打开电源时，诊断卡上的电源指示灯闪烁。 ，似乎主板上的短路导致电源保护设备运行。但是，由于主板太大，组件太多，如何找到它？我认为，由于存在短路，其上层应该很热。我一直快速连接两个引脚。几十次之后，我开始触摸电源插头附近主板上的组件，发现CET CEB6030L的管子摸起来很烫。似乎它已损坏或附近的组件短路。我用烙铁将其卸下，并用万用表测量。的。

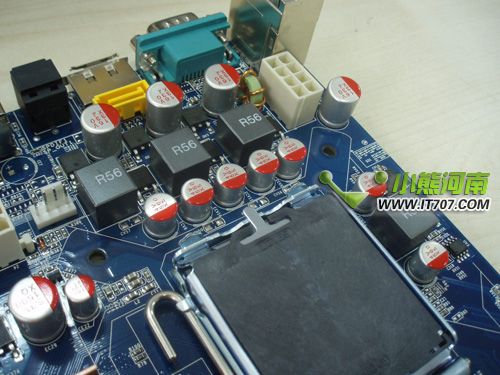

CPU插槽附近有两根电子管，例如CET CEB6030L。看起来它们是用来调节CPU到CPU的电源的。沿线，作者发现了小型集成块HIP6018BCB。如果燃烧和短路，CET CEB6030L一定会变热。作者使用烙铁和吸锡器移除了此集成块，然后在主板上电后，发现主板可以上电，并且CET CEB6030L不再发热。似乎HIP6018BCB集成模块确实坏了。我带我的朋友去了电子市场。我很幸运，花了15元买了一块硕泰克sl-65fv废料板。从废板上拆下HIP6018BCB，并将其焊接到朋友的主板上，然后打开主板电源。此时，诊断卡上的电源指示灯显示一切正常。安装完CPU和内存后，我兴奋地按下了电源开关，诊断卡上的数码管编号开始跳动，从C1到03到05再回到C1，然后开始了循环。看来主板不仅仅是故障。作者打开了诊断卡的手册，并说，如果继续重复进行1-5的制造测试，则可以获得8042的控制状态。似乎它尚未获得8042的控制状态。作者在Internet上找到了有关8042控件状态的信息，但这非常含糊，以至于它与输入和输出有关。

控制主板上的输入和输出的IC芯片是WinbondW83977EF-AW。主板已打开电源很长时间，并且根本不热。如此大的集成块会中断吗？我有点不确定，但是我决定尝试另一个。作者的电烙铁和锡吸盘无力拆卸此集成块，因此作者去找一位朋友，后者修理了手机，并卸下了850热风焊台上的芯片，然后将芯片焊接到了废板上。我再次安装了CPU和内存，连接了键盘和显示器，打开了电源开关，并在启动后成功进入Win98，并且正在运行的程序也正常。编者按：保持计算机机箱内部清洁对于计算机的稳定运行是必不可少的，但是许多主板非常薄，并且顶部的组件也非常密集。拆卸和组装时容易使主板变形，并且容易损坏组件。因此，建议您在清洁计算机机箱时不要轻易卸下主板进行清洁。如果仅用于除尘，建议您使用小刷子刷拭并吹灰。如果可能，您可以使用手持式吸尘器。
