主板电源线接法图解，主板需要接电源的部件

主板电源线连接图台式机组装电脑主板电源线连接图

主板上需要连接电源的主要组件是：主板电源，CPU风扇电源，硬盘电源，独立显卡电源和主板跳线。以下是详细的介绍。

方法/步骤

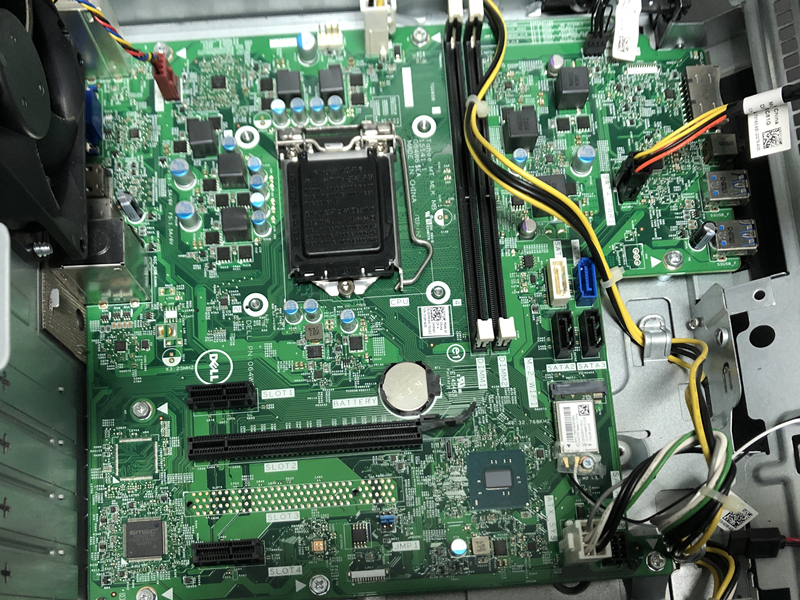

1、首先为主板供电。目前大多数主板都有24PIN接口。我们的电源还具有可插入的24PIN接口。此连接具有防呆设计，因此通常不会插入错误，如下所示：

2、连接的最终效果如下：

3、主板电源连接完成后，将已安装的CPU电源4PIN接口连接到相应的插槽位置，如下所示：

4、下一步是硬盘电源。硬盘电源也是4PIN接口。电源接口如下图所示，只要连接了相应的硬盘接口即可：

5、如果您的计算机中安装了独立显卡，通常较好的独立显卡需要单独的电源，较差的独立显卡由插入它的主板供电。通常，需要单独电源的图形卡接口也是4PIN。与CPU电源接口类似。

6、最后，我将介绍主板跳线。这对于许多新手朋友来说也是一个头痛的问题。它主要涉及电源机箱电源按钮，重启按钮和机箱电源指示灯的连接。连接方法如下：

7、实际上，可以随机连接的接口主要是主板与机箱的接口。目前，前置音频接口，USB接口和1394接口均采用非常标准的集成模块设计，永远不会错误地插入。 ，唯一需要注意的是前面板开关，重新启动和引导以及硬盘指示器。

更详细地说，在主板和机箱之间的布线中，只要将开关和重新启动插入正确的位置，它们就无关紧要。不能以错误的方式插入两个灯，但是如果插入错误，则不会造成任何事故。如果此时您不舒服，最好的方法是打开机箱盖，并在开机时自行尝试各种插入方法。不会造成各种事故。请放心。
