统计内存信息实验的总结实验要求内核在管理内存

统计记忆信息实验要求的实验总结

当Linux内核管理内存时，结构页面对应于物理页面框架。 struct page * mem_map管理系统中的所有页面，这些页面可以视为页面数组。当前的要求是获取系统中有多少个结构页，以查看它们是否与您的物理内存相对应；其中有多少是免费的；有多少处于PG_reserved状态；有多少个处于PG_swapcache状态；共享了多少。

Linux内核使用struct页面结构来存储有关物理页面框架的各种信息。结构页的组织和物理页框架的组织与内存模型密切相关。配置linux时，共有三种内存模型可供选择。

因此，应该结合特定的内存模型讨论该实验。下面介绍这三种内存模型，并详细讨论稀疏内存。

1.扁平存储器

平面内存模型意味着只有一个内存节点，并且内存节点内的物理地址是连续的，即没有孔。对于此内存模型，内核通过全局struct page * mem_map数组存储所有页面，以实现管理物理页面的目的。我们将不在这里详细讨论。

2.不连续的记忆

不连续内存是指多个内存节点。内存节点之间的物理地址可能不连续，但是节点内部的物理地址是连续的。对于此内存模型，与每个节点相对应的pg_data_t结构中的node_mem_map成员指向页面数组，在此不再赘述。因为与稀疏内存模型相比，前两个内存模型结构相对简单，所以我们将重点放在最后一个内存模型上。

3.稀疏内存

引入稀疏内存模型的原因与热插拔有关。理论上支持的最大物理内存以节为单位进行分段。每次完成后，与每个节对应的物理内存可能会或可能不会实际存在。热插拔会调整相应的节，例如设置一些标志，分配或回收section_memmap等。

3. 0本节的基本介绍

文件

定义了MAX_PHYSMEM_BITS，SECTION_SIZE_BITS和其他宏，这些宏定义了内存模型支持的最大物理内存和节的大小。

#define SECTION_SIZE_BITS      27 /* matt - 128 is convenient right now */
#define MAX_PHYSADDR_BITS      44
#define MAX_PHYSMEM_BITS       46

您只需通过SECTION_SIZE_BITS即可计算出2 ^ 27B或128MB的分区大小。

通过PAGE_SHIFT

可以看到一个部分包含2 ^ 15或0x8000页。

#define PAGE_SHIFT              12

使用以下两个宏来定义部分总数：

mmzone.h

#define NR_MEM_SECTIONS     (1UL << SECTIONS_SHIFT)

page-flags-layout.h

#ifdef CONFIG_SPARSEMEM
#include
/* SECTION_SHIFT    #bits space required to store a section # */
#define SECTIONS_SHIFT  (MAX_PHYSMEM_BITS - SECTION_SIZE_BITS)
#endif /* CONFIG_SPARSEMEM */

编译时，已经根据最大支持的物理内存设置了节的总数，但是实际的物理内存通常会比最大支持的物理内存小得多。在这种情况下，只需要超出实际的物理内存即可。内存部分可以看作是普通孔。

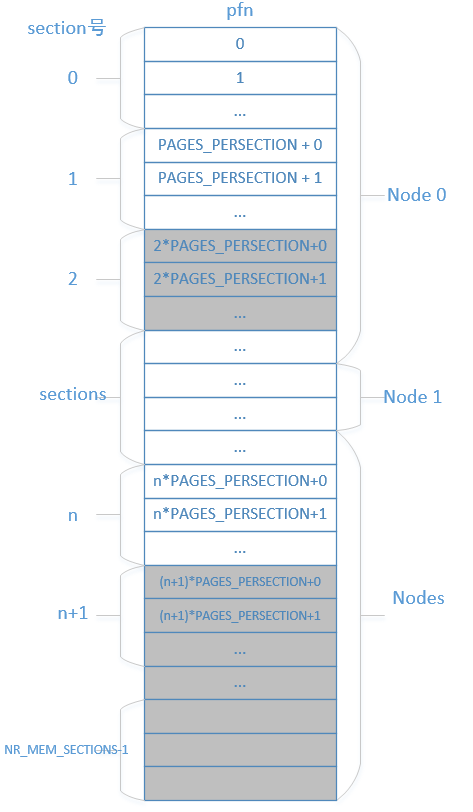

例如，如果下图中第二节所对应的物理内存不存在或不可用（以下统称为不可用），则将其标记为不存在（特别是如何标记该节） 3. 1和3. 2中的结构将在初始化中提及）。对于每个n + 1节及以后的部分，对超出实际物理内存最大数量的部分执行相同的操作，因此可以理解，n + 1节之后的部分是一个巨大的漏洞。

内核还提供了用于在段号和pfn之间转换的宏：

#define pfn_to_section_nr(pfn) ((pfn) >> PFN_SECTION_SHIFT)
#define section_nr_to_pfn(sec) ((sec) << PFN_SECTION_SHIFT)

3. 1使用的数据结构和变量3. 1. 1 mem_section结构

include / linux / mmzone.h

struct mem_section {
    unsigned long section_mem_map;
    unsigned long *pageblock_flags;
#ifdef CONFIG_PAGE_EXTENSION
    struct page_ext *page_ext;
    unsigned long pad;
#endif
};

这里，我们主要关心的是section_mem_map成员，该成员不仅包含与该部分相对应的mem_map信息，而且还包含其他一些信息：

/*
 * We use the lower bits of the mem_map pointer to store
 * a little bit of information.  There should be at least
 * 3 bits here due to 32-bit alignment.
 */
#define SECTION_MARKED_PRESENT  (1UL<<0)
#define SECTION_HAS_MEM_MAP (1UL<<1)
#define SECTION_MAP_LAST_BIT    (1UL<<2)
#define SECTION_MAP_MASK    (~(SECTION_MAP_LAST_BIT-1))

section_mem_map的bit_0指示与该节对应的物理内存当前是否可用，而bit_1指示该节是否具有对应的mem_map。

在判断pfn或节是否可用时使用SECTION_HAS_MEM_MAP：

static inline int valid_section(struct mem_section *section)
{
    return (section && (section->section_mem_map & SECTION_HAS_MEM_MAP));
}
static inline int valid_section_nr(unsigned long nr)
{
    return valid_section(__nr_to_section(nr));
}
static inline int pfn_valid(unsigned long pfn)
{
        /*先由pfn得到其所在的section号，在通过判断section是否可用来得出pfn是否可用*/
    if (pfn_to_section_nr(pfn) >= NR_MEM_SECTIONS)
        return 0;
    return valid_section(__nr_to_section(pfn_to_section_nr(pfn)));
}

可以看出，最后将通过判断与section_nr对应的段结构是否存在以及在该段结构的section_mem_map成员中是否设置了SECTION_HAS_MEMMAP标志来进行判断。

这里涉及一个问题：__nr_to_section（）的实现

mmzone.h

static inline struct mem_section *__nr_to_section(unsigned long nr)
{
    if (!mem_section[SECTION_NR_TO_ROOT(nr)])
        return NULL;
    return &mem_section[SECTION_NR_TO_ROOT(nr)][nr & SECTION_ROOT_MASK];
}

这导致用于维护节结构的mem_section类型全局二维数组mem_section。

3. 1. 2 mem_section全局数组

根据是否设置了CONFIG_SPARSEMEM_EXTREME选项，mem_section的定义略有不同，代码如下：

mmzone.h

#ifdef CONFIG_SPARSEMEM_EXTREME
#define SECTIONS_PER_ROOT       (PAGE_SIZE / sizeof (struct mem_section))
#else
#define SECTIONS_PER_ROOT   1
#endif
#define SECTION_NR_TO_ROOT(sec) ((sec) / SECTIONS_PER_ROOT)
#define NR_SECTION_ROOTS    DIV_ROUND_UP(NR_MEM_SECTIONS, SECTIONS_PER_ROOT)
#define SECTION_ROOT_MASK   (SECTIONS_PER_ROOT - 1)
#ifdef CONFIG_SPARSEMEM_EXTREME
extern struct mem_section *mem_section[NR_SECTION_ROOTS];
#else
extern struct mem_section mem_section[NR_SECTION_ROOTS][SECTIONS_PER_ROOT];
#endif

对于一般的稀疏内存，直接定义一个二维数组。同时，由于SECTIONS_PER_ROOT == 1，因此实际上与一维数组没有区别。关键是所有部分结构都一起应用。

超级稀疏内存和普通稀疏内存之间的区别在于，如果直接定义，则与大多数部分相对应的物理内存可能不可用（对于PC而言，实际物理内存与理论支持相差太大）全局数组显然会导致大量内存浪费。在这种情况下，内核采用的方法是只定义一个mem_section *类型的全局数组，然后根据初始化期间的实际情况决定是否分配一个用于存储mem_struction结构的数组。在这里，我们在3. 2. 1中进行了详细讨论。

简而言之，所有节都分为几个ROOT，可以通过section_nr / SECTIONS_PER_ROOT获得section_nr的ROOT。然后通过section_nr和SECTION_ROOT_MASK获取ROOT中section_nr的下标，然后可以找到相应的mem_section结构。

3. 2初始化内存模型

直接从pageing_init看，先前的内存检测已完成，并且已确定可用的内存段（区域）。 Start_pfn〜end_pfn用于表示区域。

arch / x86 / mm / init_6 4. c

void __init paging_init(void)
{
    sparse_memory_present_with_active_regions(MAX_NUMNODES);
    sparse_init();
    //...
}

mem_section的初始化和mem_map的建立由两个函数完成：sparse_memory_present_with_active_regions（MAX_NUMNODES）;和sparse_init（）;。

3. 2. 1 sparse_memory_present_with_active_regions（）

此功能主要完成两项任务：

1.完成mem_section数组的应用程序（此步骤仅适用于超稀疏内存）。

2.设置mem_section结构的SECTION_MARKED_PRESENT标志，并且几乎所有后续初始化操作都必须基于此标志。

mm / page_alloc.c

void __init sparse_memory_present_with_active_regions(int nid)
{
    unsigned long start_pfn, end_pfn;
    int i, this_nid;
        /*对内存探测得出的每个region调用memory_present()*/
    for_each_mem_pfn_range(i, nid, &start_pfn, &end_pfn, &this_nid)
        memory_present(this_nid, start_pfn, end_pfn);
}

mm / sparse.c

/* Record a memory area against a node. */
void __init memory_present(int nid, unsigned long start, unsigned long end)
{
    unsigned long pfn;
    start &= PAGE_SECTION_MASK;
    mminit_validate_memmodel_limits(&start, &end); /*确定可用内存的最大最小pfn*/
    for (pfn = start; pfn < end; pfn += PAGES_PER_SECTION) { //以section为单位
        unsigned long section = pfn_to_section_nr(pfn); //通过pfn计算section号
        struct mem_section *ms;
                /*对于一般的稀疏内存，sparse_index_init()为空。
                对于超稀疏内存：
                已经定义了一个全局的mem_section *mem_section[NR_SECTION_ROOTS]的数组，
                这里为可用物理内存对应ROOT的mem_section数组申请空间
                */
        sparse_index_init(section, nid);
        /*建立section和node的对应关系*/
        set_section_nid(section, nid);
                /*通过section_nr得到对应的mem_section结构体,看了后边mem_section初始化，
                再结合__nr_to_section()的实现就会明白如何转换的，感兴趣的自己看看*/
        ms = __nr_to_section(section);
        /*设置section的标识SECTION_MARKED_PRESENT，表示该section是存在的*/
        if (!ms->section_mem_map)
            ms->section_mem_map = sparse_encode_early_nid(nid) |
                            SECTION_MARKED_PRESENT;
    }
}

sparse_index_init（section，nid）完成了主要工作：

mm / sparse.c

#ifdef CONFIG_SPARSEMEM_EXTREME
/*
具体的分配细节，有兴趣的可以看看
*/
static struct mem_section noinline __init_refok *sparse_index_alloc(int nid)
{
    struct mem_section *section = NULL;
    unsigned long array_size = SECTIONS_PER_ROOT *
                   sizeof(struct mem_section);
    if (slab_is_available()) {
        if (node_state(nid, N_HIGH_MEMORY))
            section = kzalloc_node(array_size, GFP_KERNEL, nid);
        else
            section = kzalloc(array_size, GFP_KERNEL);
    } else {
        section = memblock_virt_alloc_node(array_size, nid);
    }
    return section;
}
/*主要看看这个就行了*/
static int __meminit sparse_index_init(unsigned long section_nr, int nid)
{
    unsigned long root = SECTION_NR_TO_ROOT(section_nr);//确定section_nr所在的root
    struct mem_section *section;
        /*如果root对应的mem_section数组已存在，则返回“已存在”*/
    if (mem_section[root])
        return -EEXIST;
    // 调用sparse_index_alloc()申请分配内存块，用于存放root的mem_section数组.
    section = sparse_index_alloc(nid);
    if (!section)
        return -ENOMEM;
    /*将新建的mem_section数组首地址存入与mem_section[root]*/
    mem_section[root] = section;
    return 0;
}
#else

到目前为止，已经申请了mem_section数组。需要注意的一件事是，应用的空间大小固定为SECTIONS_PER_ROOT * sizeof（struct mem_section），即，在分配mem_section数组时，每个SECTIONS_PER_ROOT节都被分配在一起。

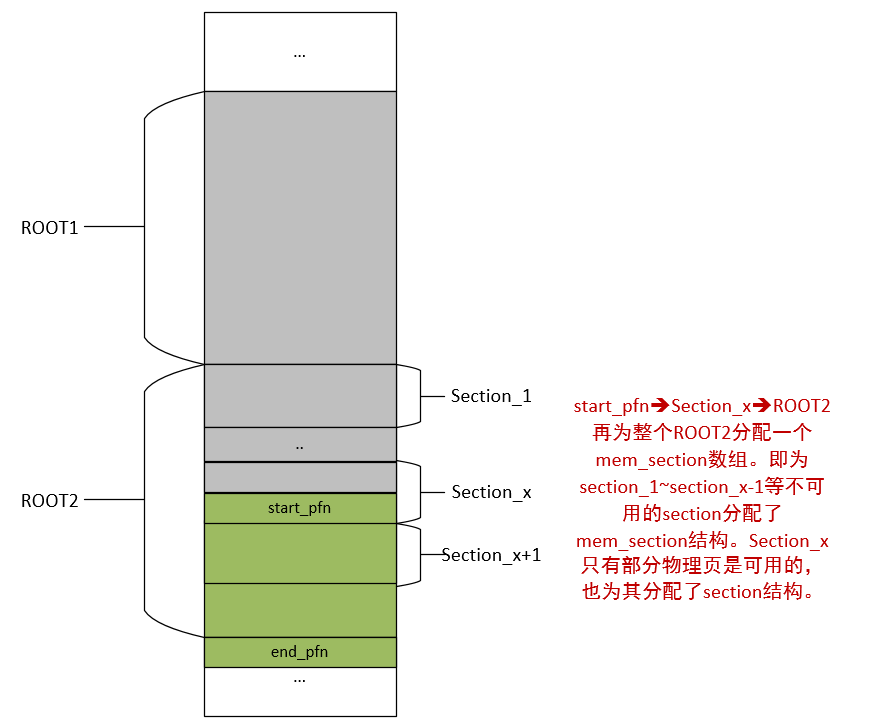

这可能会导致情况。如果区域的start_pfn或end_pfn不只是SECTIONS_PER_ROOT节的整数倍，则将为部分不可用节分配mem_section结构。如下图所示，区域的start_pfn是ROOT2中间的物理页，灰色部分表示不可用的物理内存：

换句话说，只要某个ROOT中有可用的物理页面，则具有整个ROOT的节将被分配相应的mem_section结构。并且仅当图中的ROOT1不包含可用的物理页面时，才会为该部分分配mem_section结构。

3. 2. 2 sparse_init（）

首先发布代码，删除一些不相关的部分：

mm / sparse.c

sparse_init（）中有两个主要函数，alloc_usemap_and_mem_map（）和sparse_init_one_section（）。

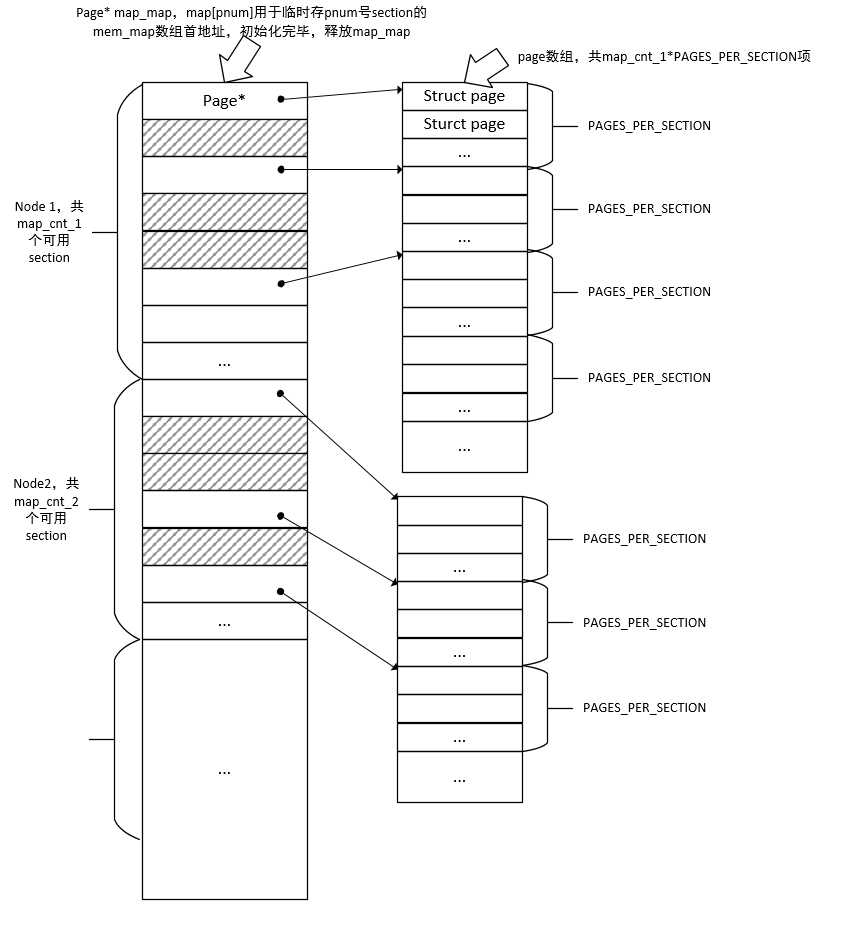

alloc_usemap_and_mem_map（）函数用于分配mem_map数组，而实际的分配函数由函数指针指定。这是因为usemap和mem_map的分配是通过alloc_usemap_mem_map（）进行的，但是所使用的分配函数不同，这里为了简化问题，省略了usemap的描述。这里我们不深入讨论该功能，下图仅给出执行结果：

然后为每个可用部分调用sparse_init_one_section（），内容相对简单：

mm / sparse.c

static int __meminit sparse_init_one_section(struct mem_section *ms,
        unsigned long pnum, struct page *mem_map,
        unsigned long *pageblock_bitmap)
{
    if (!present_section(ms))
        return -EINVAL;
    /将section_mem_map成员的“地址段”清零/
    ms->section_mem_map &= ~SECTION_MAP_MASK;
    /*将之前保存在map_map中的mem_map的地址和section的其实pfn一起编码得到section_mem_map的“地址段”，
    从section_mem_map成员获得mem_map的地址可以通过sparse_decode_mem_map()函数；
    同时，设置SECTION_HAS_MEM_MAP标志*/
    ms->section_mem_map |= sparse_encode_mem_map(mem_map, pnum) |
                            SECTION_HAS_MEM_MAP;
    ms->pageblock_flags = pageblock_bitmap;
    return 1;
}

3. 2. 3 vmemmap

对于稀疏内存，如果设置了CONFIG_SPARSEMEM_VMEMMAP，则mem_map的处理略有不同。该主题在mm / sparse-vmemmap.c文件中实现。

void __init sparse_mem_maps_populate_node(struct page **map_map,
                                           unsigned long pnum_begin,
                                           unsigned long pnum_end,
                                           unsigned long map_count, int nodeid)
{
//...
}

主要任务是建立vmemmap数组中每个元素的地址与实际存储单元之间的页表映射。

vmemmap阵列：内核空间中从VMEMMAP_START开始的1TB空间用于虚拟内存映射，这是一个虚拟页阵列。

此功能完成的功能适用于所有可用节，假设可用节的编号为pnum，则使用vmemmap [pnum]分配实际存储单元并建立页表映射。另0xc8000〜0xcffff部分为例，因为它包含可用区域（0xcafff000、0xcaffffff）（由BIOS-e820提供，然后内核会将其一部分更改为保留区域，但仍有部分可用） ，因此整个部分全部可用。
