7相供电设计+双M.2接口主板CPU核心供电

二、外观：7相电源设计+双M.2接口

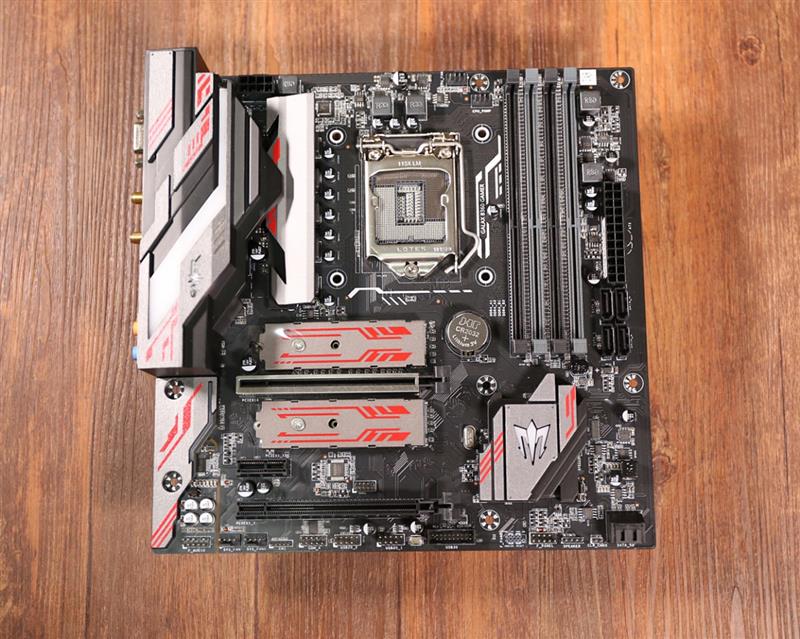

主板采用Micro-ATX主板结构，尺寸为24.5x24.5cm，可与大多数迷你机箱兼容。

GAMER B360 GAMER主板延续了GAMER系列的重金属风格。散热器装甲上印有很酷的红色线条，这具有技术意义。

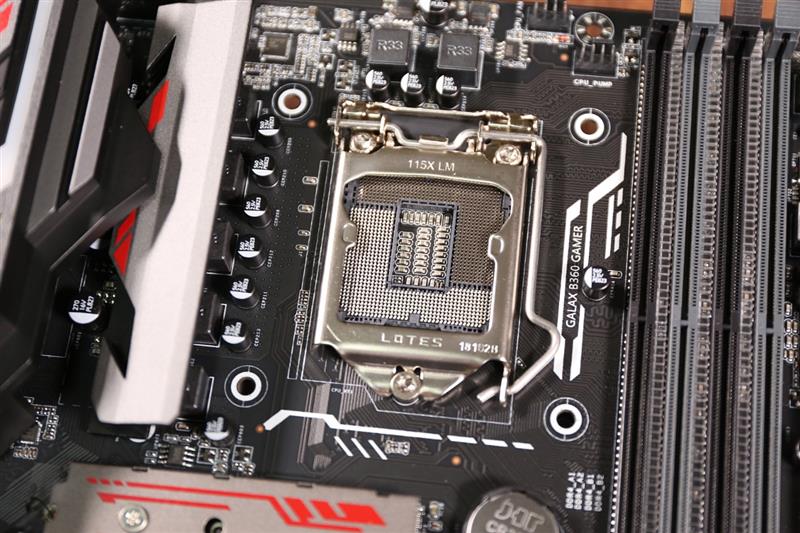

使用LGA1151 CPU插槽，它支持所有第八代Core台式机处理器。 CPU核心电源部分设计有散热器，可以有效地将电源电路的温度控制在70度以下。

其上有两个阶段负责为核心显示器供电。 B360M主板的CPU核心显示屏电流限制为31A。即使没有安装散热器，温度也不会太高。

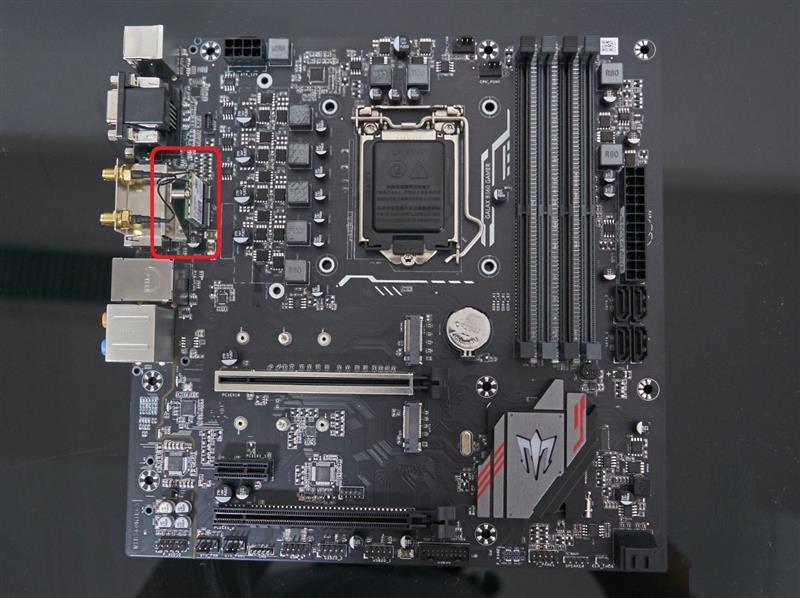

卸下散热器和其他部件以了解主板。 5 + 2相电源，每个相电源均配备1个上和2个下章鱼，两个M.2接口，2个全速PCIe3.0x16插槽和4个内存插槽。

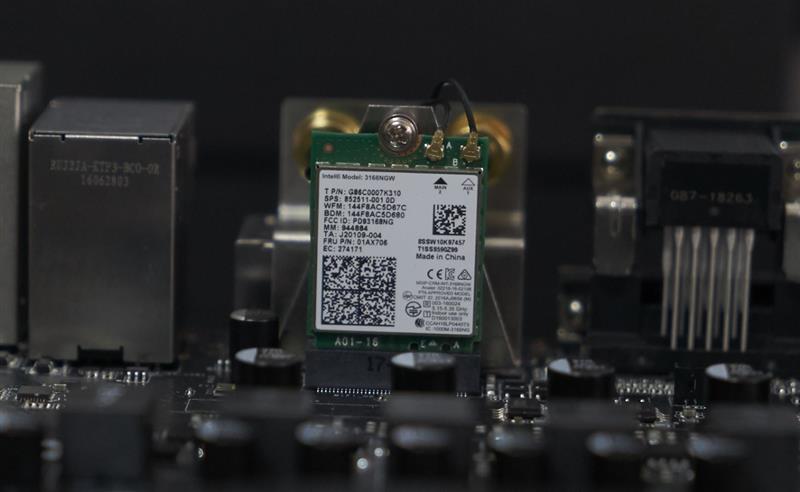

双天线Intel 3168NGW无线网卡采用mini PCI-E接口，并支持第五代802.11ac 5Ghz波频段。测得的传输速率可以稳定在433Mbps。附在网卡上的外部磁性基座天线，用户也可以自行更换天线。

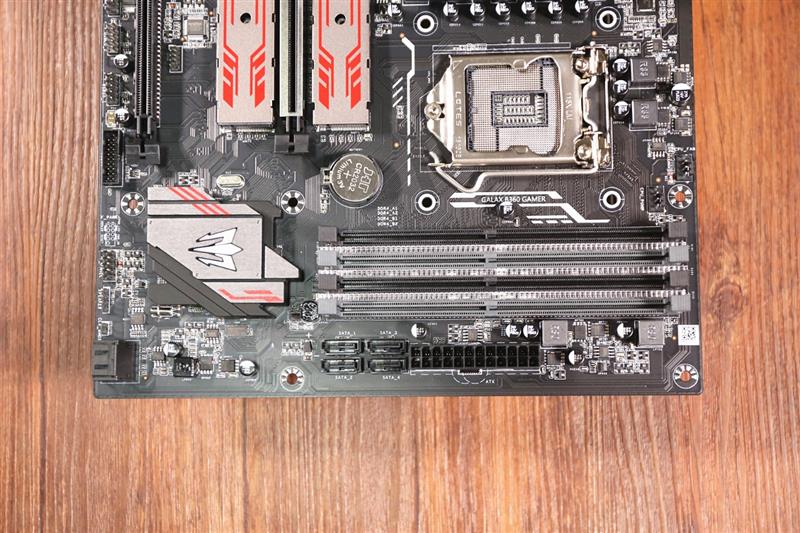

4个DDR4内存插槽，最多支持64GB内存。内存部分还设计有独立的电源模块，可以支持2666MHz频率的内存模块。

在四个内存插槽之间插入了三个RGB灯带，并且可以通过软件控制照明模式。

扩展插槽相对丰富，有6个SATA，2个PCIe3.0 x16、，1个PCIe3.0 x1和2个M.2端口。

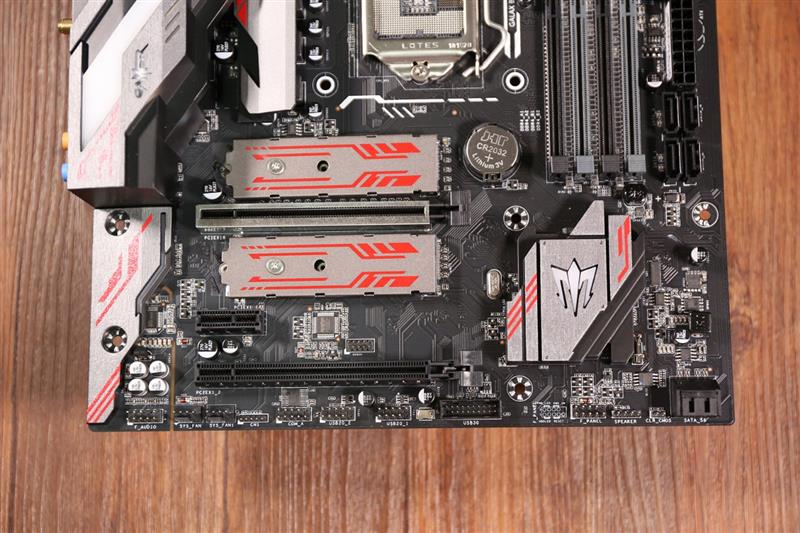

CPU插槽附近的M.2接口支持Intel Optane技术。 M.2都支持PCIE和SATA通道SSD。

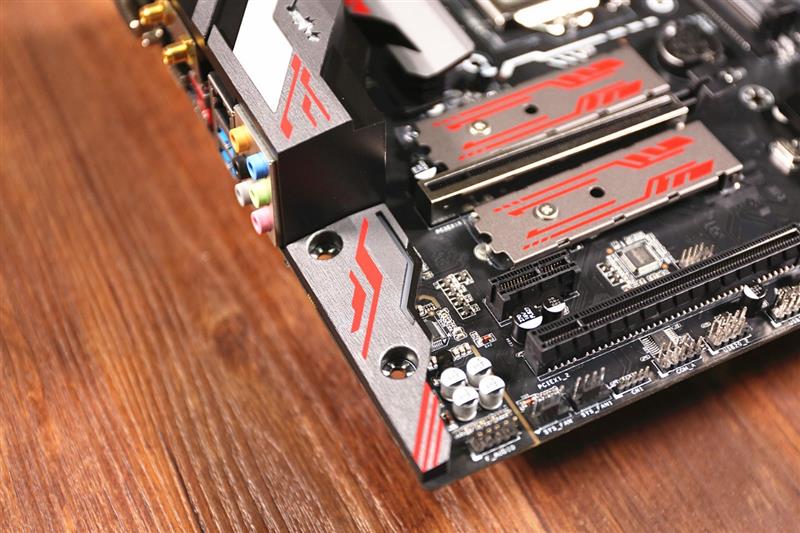

GALAXY M.2 SSD配备了两个FreezeX M.2散热装甲，磨砂质感和红色质感，不仅改善了整体外观，还有效降低了温度，从而防止了SSD的高速运行读写。过热引起的速度下降。

音频部分使用ALC892芯片，信噪比高达120db。音频区域采用独立的电路设计，可以与主板上的其他组件有效隔离，以进一步确保输出的纯音质。

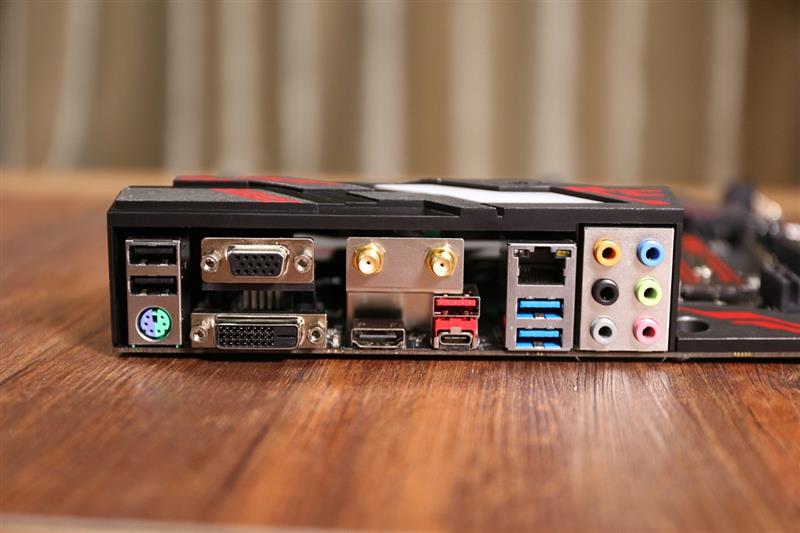

后I / O接口。 2xUSB2.0、2xUSB3.0、1xUSB3.1、1xType-C，1xHDMI，1xDVI，1xVGA，1xPS /2、6 *3.5mm，1xRJ45。还有2个Wi-Fi天线端口。

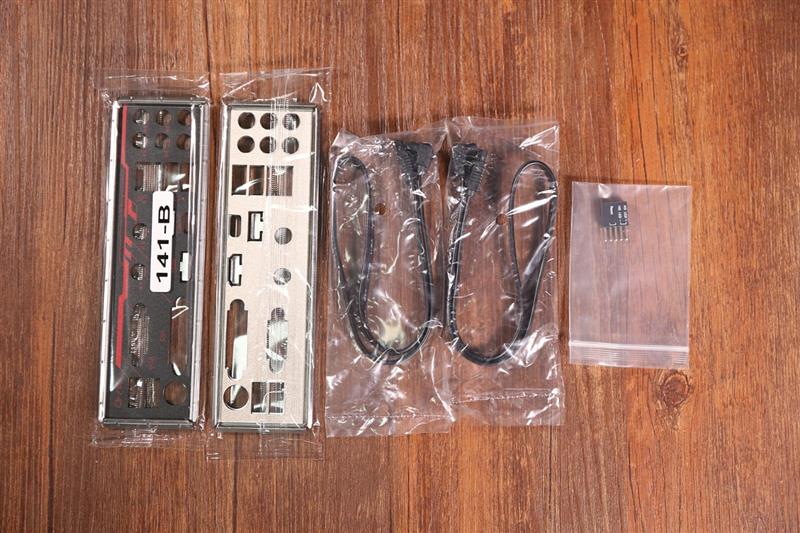

奖金配件。有2个SATA线和2个I / O挡板。

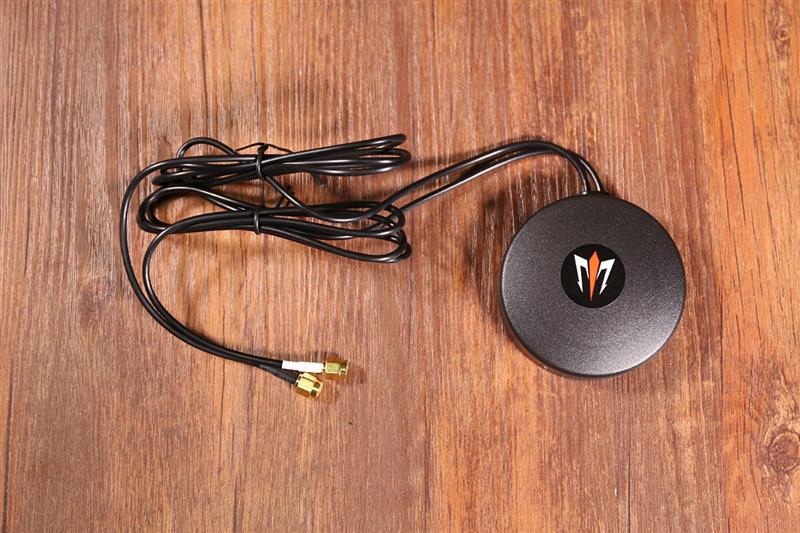

带磁性底座的Wi-Fi天线在连接后可以提高无线信号的稳定性。
