一个名符其实的麻将机维修联盟(图)

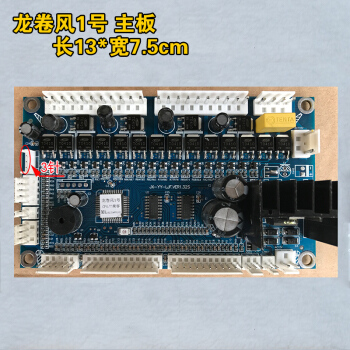

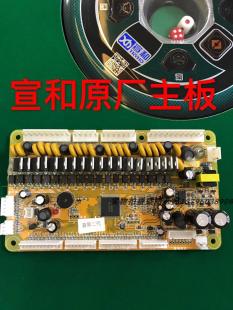

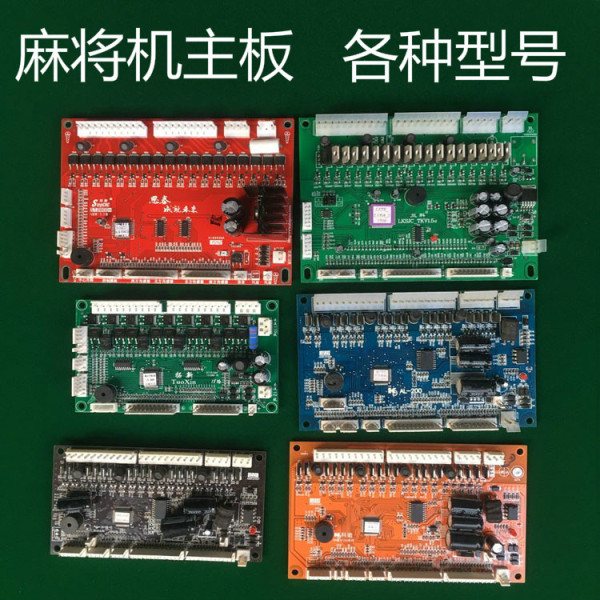

名副其实的麻将机维护联盟麻将机主板大多相似，根据其功能可分为5个区域。图1.四端口计算机的主板结构

图2，单端口计算机主板的结构

5V稳压电源区域该区域主要用于将变压器的12V AC输出转换为5V DC。用于主板和操作面板光控磁控管等组件。一般配有电源指示灯。操作信号获取区域该区域主要用于提供接口，以便将主板上的5V电源传输到磁光组件。通过此处将主机的内部光控，磁控管和主机的其他组件连接到主板，并将主机的操作信号传输到IC芯片。操作面板和数字文件接口区域连接到操作面板和数字文件，并为操作面板提供5V工作电源。用户通过操作面板发出指令信号，并通过该条目将该信号传输到芯片。通过信号分析和处理，芯片向110V电机发出有序的运动命令，使麻将机工作。 110V电动机控制电路区域该区域用于放大芯片给出的弱信号，驱动电子开关（SCR）并控制110V电动机的旋转和停止。芯片（IC）处理器这是一个集成的芯片内存，由人员预先进行编程。当主机工作时，芯片根据收集的操作面板，数字文件，磁光控制和其他信号，结合编程的程序，发出有序的指令，使麻将机工作。主板的扩展知识除上述五个部分外，许多主板还具有其他扩展功能。如程序读写端口，蜂鸣器，语音接口，微风扇驱动端口，IC卡接口等硬件。除了麻将机的基本工作程序外，程序员还将在芯片上编写小程序，例如单步测试，自定义游戏玩法和模拟运行，以方便检查和维护。 （本文由联盟编辑，请注明是否转载）关注联盟
