我的机箱内屏幕改造，你准备好了吗？

2018年11月27日

14:40

最后一次折腾不久，我发现一群朋友修改了机箱中的5英寸显示屏，该显示屏不仅可以用作辅助屏幕，还可以用作监视屏幕。我个人认为（安装）使用（强制）非常有用，因此我打算将它扔一​​点，并与您分享我在此情况下的屏幕变形过程。

PS：这次我是用手机随便拍的，不要呕吐

我打算分三步来谈论它：

准备安装并准备就绪

首先，我要感谢魏澈的视频给我的启发。粘贴以下链接：/ video / av31560142

要在这种情况下安装硬件，无论是屏幕还是其他设备，首先要考虑的是空间问题。我的房东没什么好考虑的。它必须安装在电源的铭牌侧。

该屏幕是所使用的Raspberry Pi显示器。下面有一个HDMI接口用于数据传输，还有一个Micro-USB数据线用于触摸屏和电源。

我长时间考虑了布线问题。视频中提到使用了模型飞机上使用的HDMI电缆。我认为这是唯一的解决方案，因为只有这样，我才能在图形卡背面的间隙中传输数据。穿出。电源视频仅提及连接到主板，因此我对通用宝藏物如此迷恋！

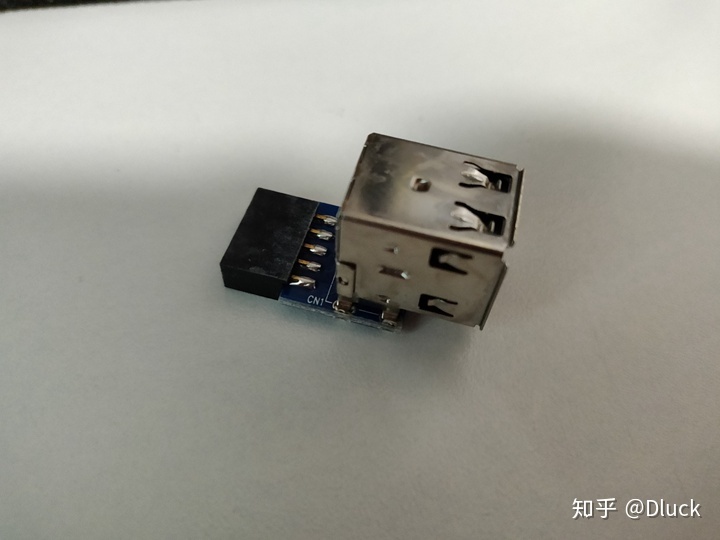

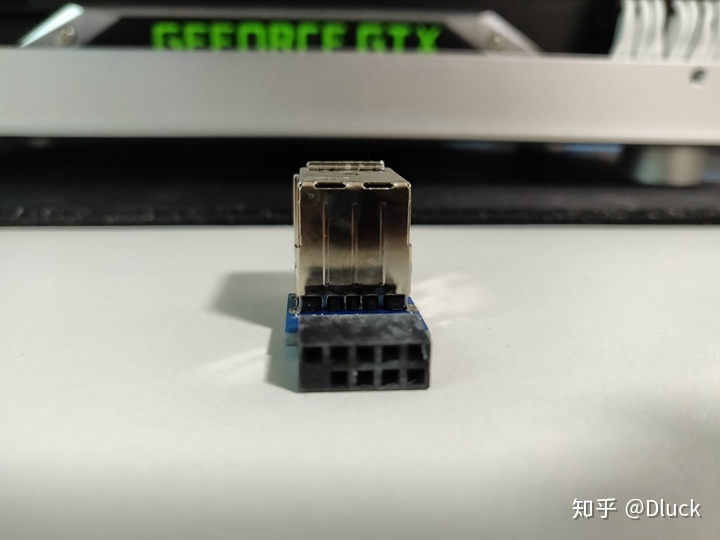

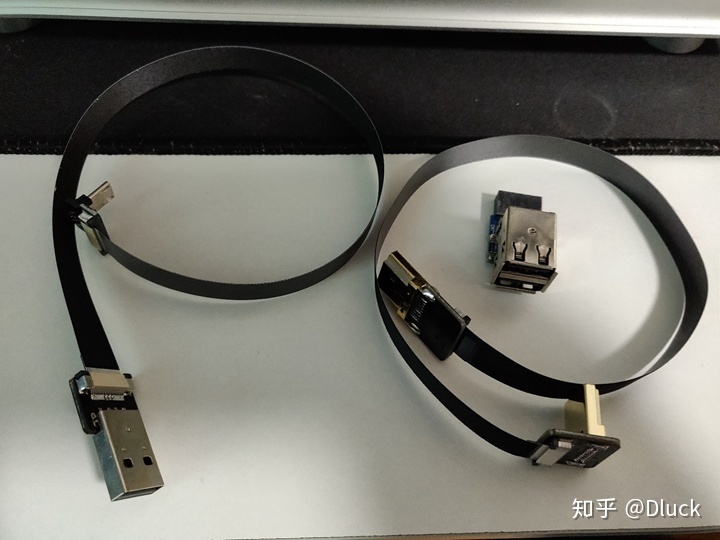

将其直接插入主板的9针正面USB扩展端口，以直接插入USB设备。然后我没有在视频解决方案中使用USB电缆，而是使用了与HDMI类似的电缆。在上面的图片下面。

使用这两根线，我们就可以开始安装了！

安装

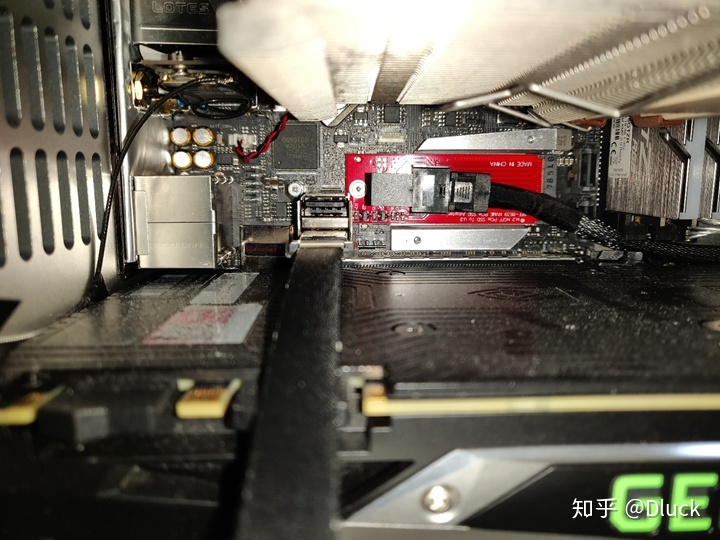

首先，我们将从宝藏中购买的神器插入USB电缆，然后将其插入主板

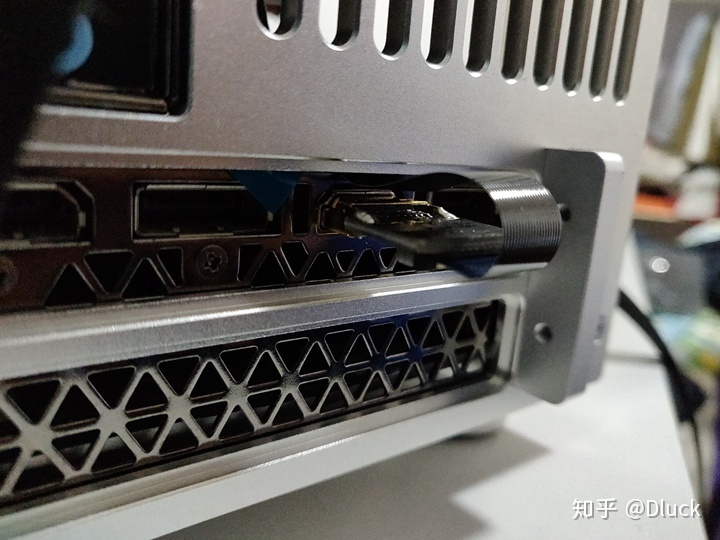

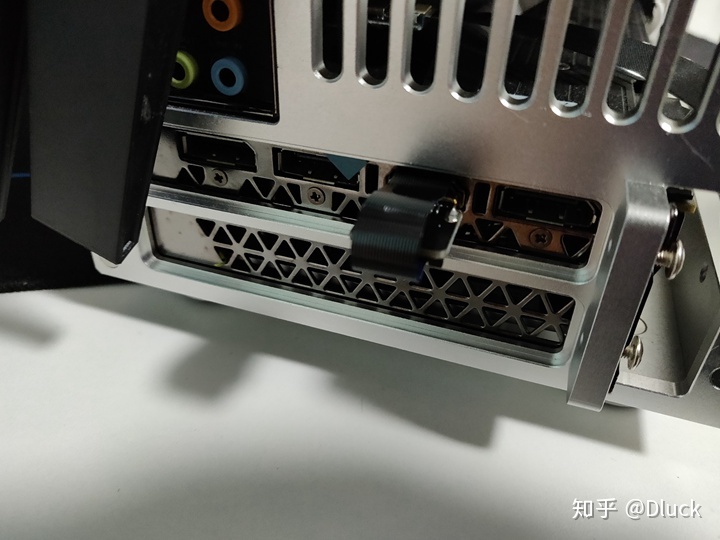

然后将HDMI电缆的直线端插入图形卡的HDMI端口。

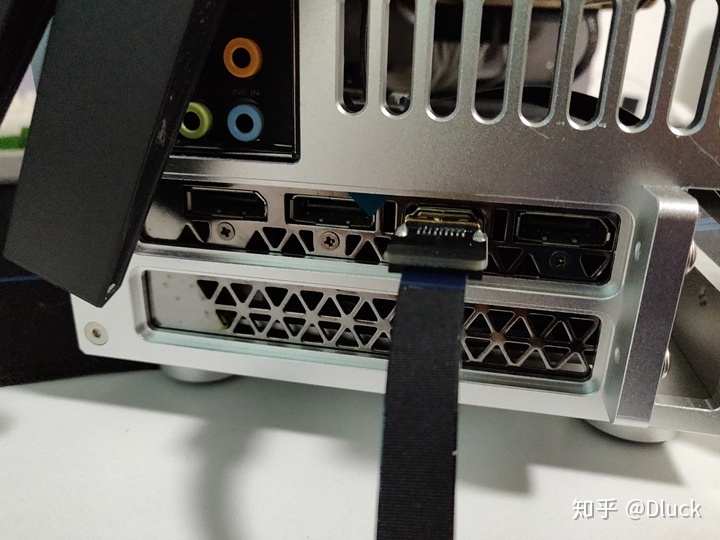

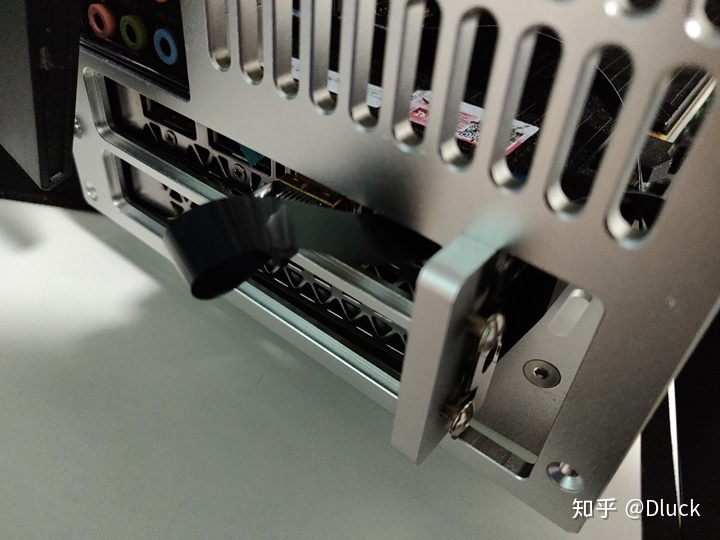

然后拆卸机箱背面的铝板，并将HDMI电缆从上间隙插入机箱中。 （实际上我很懒，并且不想拆卸显卡）

稍作调整

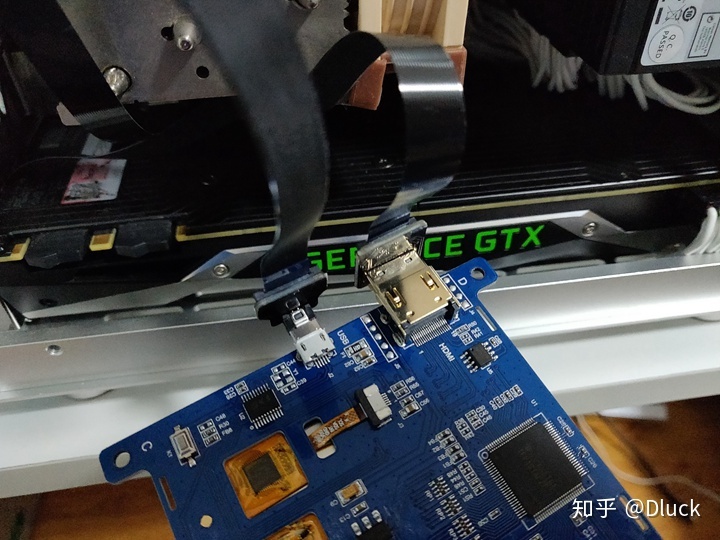

然后将电线连接到屏幕

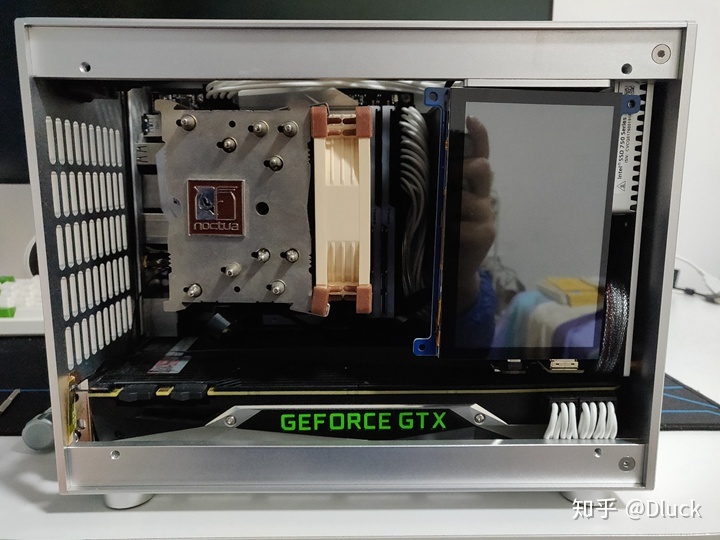

将屏幕固定在电源侧面（请忽略我的手）

由于我没有购买正确的胶水，所以我用双面胶带暂时将其固定。由于屏幕的背面装满了组件，因此不均匀，因此固定非常不稳定，但是我将等到以后可用胶水。我写这篇文章时才发现。屏幕似乎歪了。 。但是我稍后再修复。

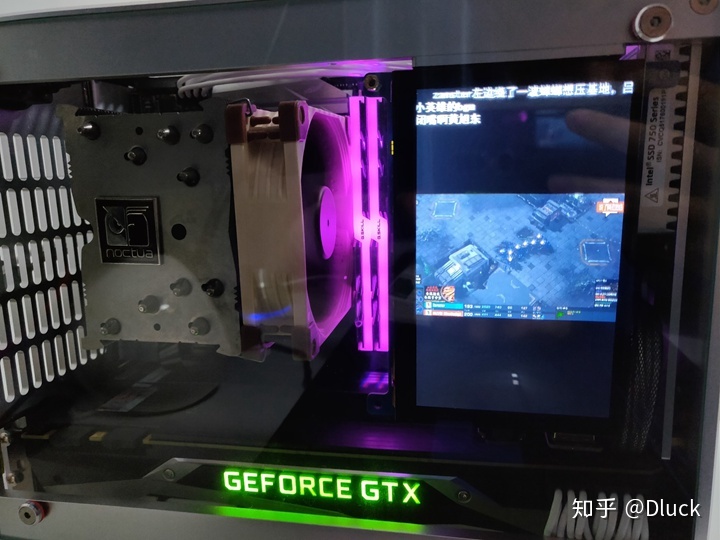

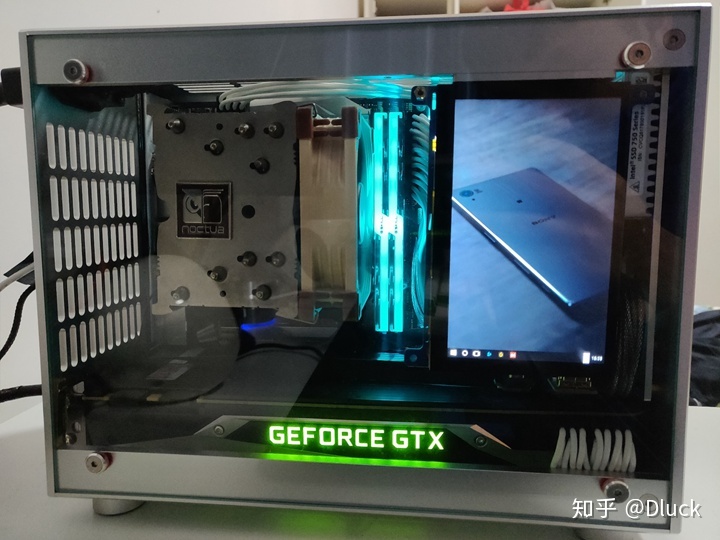

最后一步是安装玻璃侧面板。开机！

您可以成为案子上快乐的男孩或女孩！

感觉

我对这次装修很满意。屏幕分辨率为800 * 480，虽然不是很高，但足以用于监视或紧急情况。很遗憾，没有找到更好的屏幕。您可以看到漏光猛烈，显示效果非常普通，但并非不可能观看。对我来说仍然很酷，我不知道您对此有何看法。

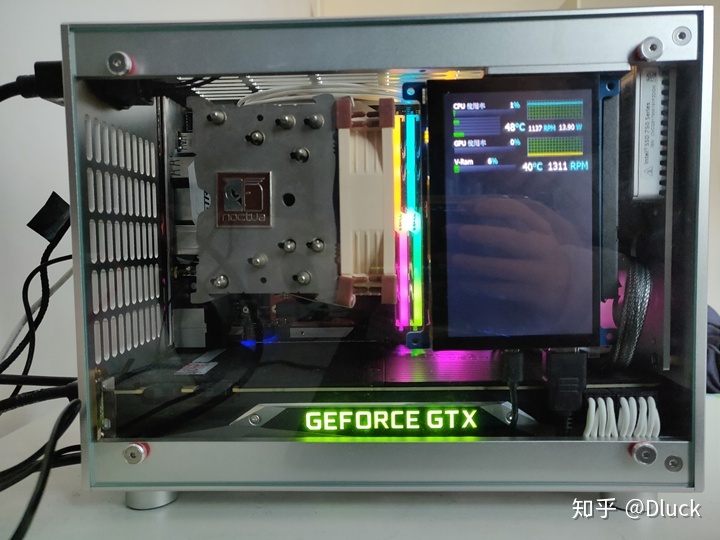

图1中的监视是使用AIDA64设置的。 Internet上有详细的教程。我还没有设计AIDA64监视界面。目前，它只是具有一些基本参数设置的半成品。当用于监视时，效果似乎很好。屏幕浮渣的缺点可以忽略，几乎没有延迟，并且监视的外观和感觉仍然非常好。
