9针D形连接器定义COM口连接线主板

通常，COM使用9针D型连接器，也称为RS-232接口，而COM 2使用老式DB25针连接器，也称为RS-422接口。该界面目前很少使用。

某些型号的MSI主板提供COM端口插槽。用户购买的市售COM电缆连接到主板后将无法使用。这是因为市场上的某些COM生产线具有不同的生产线顺序

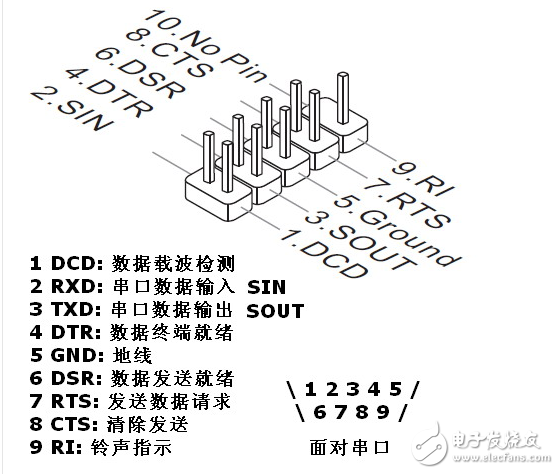

COM插座的引脚定义

COM端口连接线

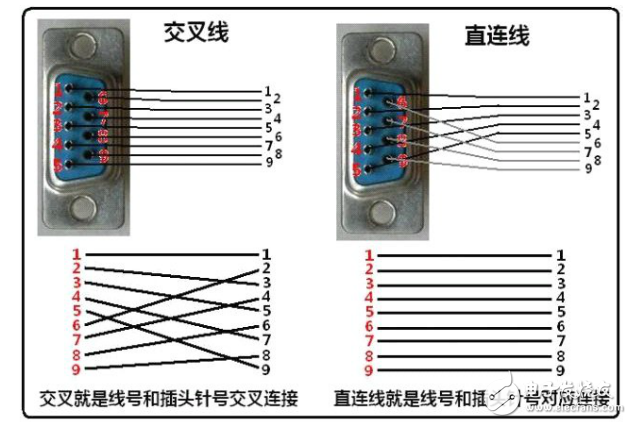

主板的串行电缆有两种规格：交叉电缆和直电缆。

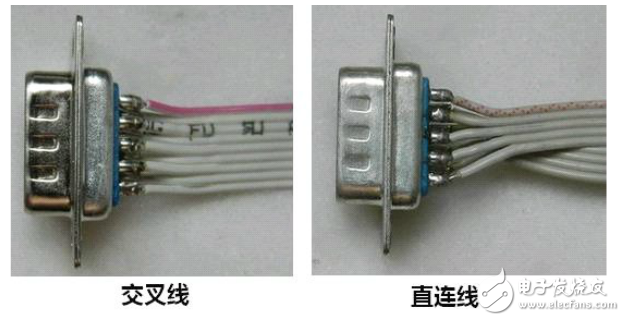

看图片，您会认为交叉线和直线是否颠倒。交叉和直接连接不是表面的，它们的区别在于线路的序列号和串行插头的序列号。

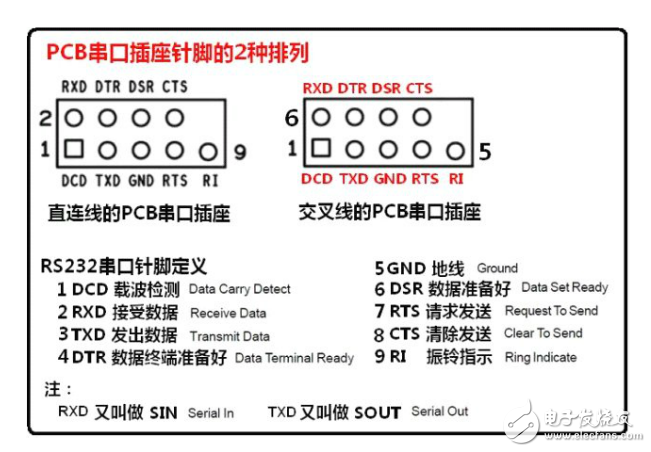

主板串口插座的针脚布置

串行电缆的两种规格对应于具有不同插针布置的两个主板。

主流主板使用哪种串口引脚排列

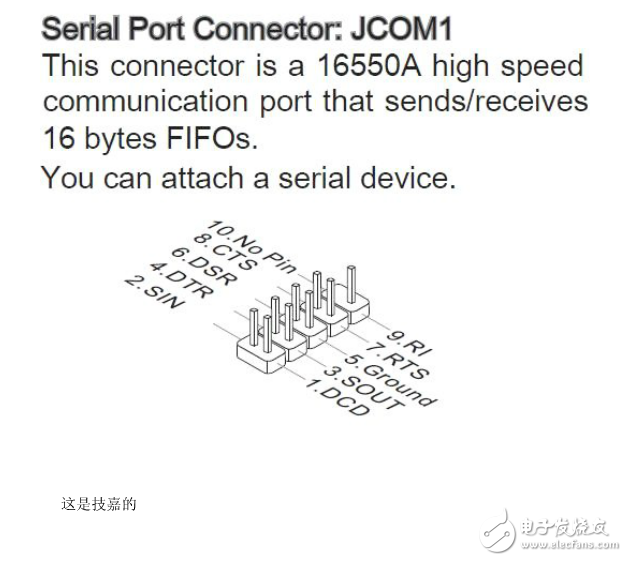

90％的主板使用直线排列。华硕，技嘉，微星和大多数第二线主板都采用直线排列。这是MSI的串行端口引脚排列

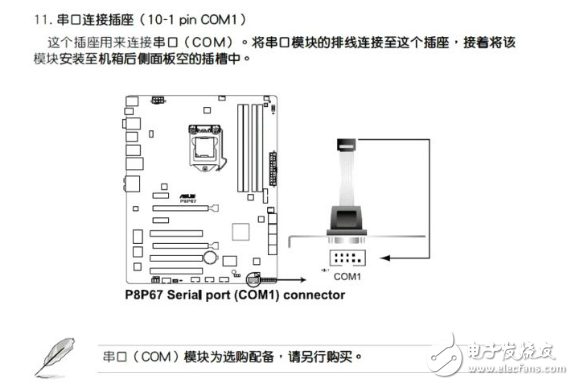

COMA（串行端口扩展挡板插槽）

可以通过串行端口扩展挡板连接一组串行端口。串行端口扩展挡板是可选附件，您可以联系当地的代理商购买。

商业串行电缆

市场上出售的串行电缆未指明使用哪种接线方法，并且销售人员不清楚。因此，在购买时，请务必让别人找出接线方法是直的还是交叉的，并且必须直买。

一些可以现场制造串行电缆的商人了解两种串行电缆，并可以根据客户要求制造交叉电缆或直电缆。

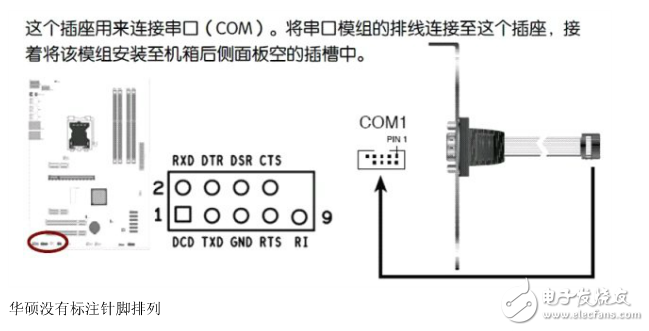

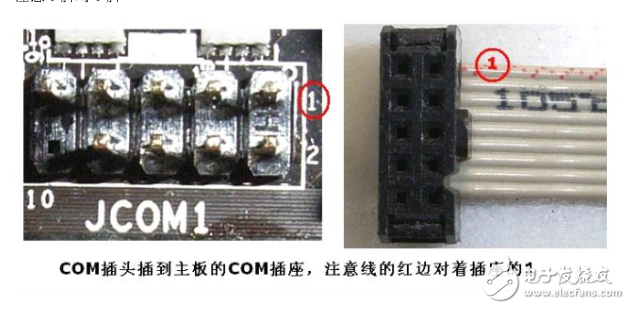

主板COM插座的连接

注意1英尺到1英尺

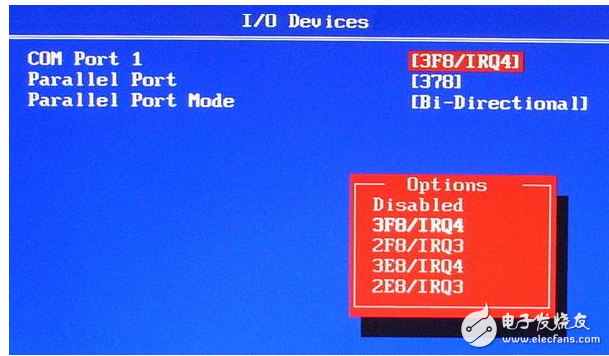

BIOS设置

某些COM设备需要特定的中断和缓冲区地址，请在BIOS中进行选择。

对于COM，接口是包含函数指针数组的内存结构。每个数组元素都包含由组件实现的功能的地址。对于COM来说，接口就是这种内存结构，还有其他东西。它们都是COM不在乎的实现细节。

在C ++中，可以使用抽象基类来实现COM接口。由于COM组件可以实现和支持任意数量的接口，因此可以通过抽象基类的多重继承来实现这种组件。使用类来实现组件将比其他方法容易。

对于客户而言，组件是接口集。客户只能通过接口处理COM组件。总体而言，可以说客户对组件了解甚少。通常情况下，客户甚至不需要了解组件提供的所有接口。

客户端和组件之间的交互是通过接口完成的。当客户端查询组件的其他接口时，也可以通过该接口来完成。此接口是IUnknown。 Iunknown接口的定义包含在Win32 SDK的UNKNWN.H头文件中，引用如下：

接口IUnknown

{

虚拟HRESULT-_ _stdcall QueryInterface（const IID＆iid，void ** ppv）= 0;

虚拟ULONG_ _stdcall AddRef（）= 0;

虚拟ULONG_ _Release（）= 0;

};

所有COM必须继承IUnknown。您可以使用Iunknown接口指针来查询组件的其他接口，每个接口的vtbl中的前三个函数是QueryInterface，AddRef和Release。这允许将所有COM接口都视为IUnknown接口。由于所有接口都支持QueryInterface，因此客户可以使用组件的任何接口来获取其支持的其他接口。

在使用QueryInterface将组件抽象为多个独立接口的集合之后，还需要管理组件的生命周期。这是通过对接口的引用计数来实现的。客户不会直接控制组件的寿命。当使用一个接口而使用组件的另一个接口时，无法释放修改后的组件。客户使用完所有组件后，可以由组件本身完成组件的发布。 IUnknown的其他两个成员函数AddRef和Release用于为客户提供一种指示何时处理接口的方法。

AddRef和Release实现了一种称为参考技术的内存管理技术。当客户端从组件获取接口时，引用计数值将增加1。当客户端使用完接口后，组件的引用计数值将减少1。当引用计数值为0时，组件可以删除本身来自内存。 AddRef和Release可以增加或减少此计数值。
