机箱主板的跳线连接的详细说明(图片)作为新手,从头开始组装计算机并不容易。也许您知道应该在哪里插入CPU,应该在哪里插入内存,但是它却很复杂,很多行的新手都不知道如何启动跳线。

键启动实际上并不神秘

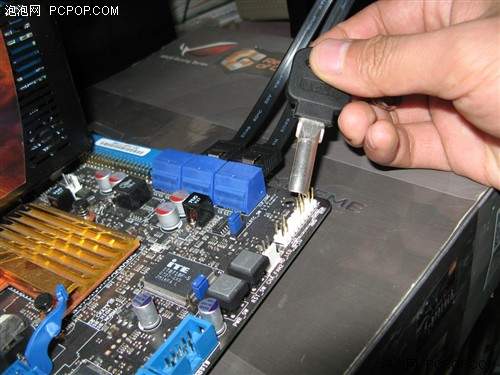

您是否还记得第一次看到计算机时,JS将CPU,内存,图形卡等插入主板,然后从口袋里掏出他的钥匙(或只是螺丝)从主板上拔了下来。轻触一下即可运行计算机吗?您感到惊讶吗(无论如何我还是第一次感到惊讶)!面对全新的主板,JS始终可以在1、2分钟内连接主板上的密集跳线,而无需阅读任何手册。您认为他是大师吗?哈哈,阅读完今天的文章后,您会觉得这不值得一提,只要您记住一点,就可以完全记住获得主板所有跳线的秘密,而无需阅读手册。

这被称为真正的跳线

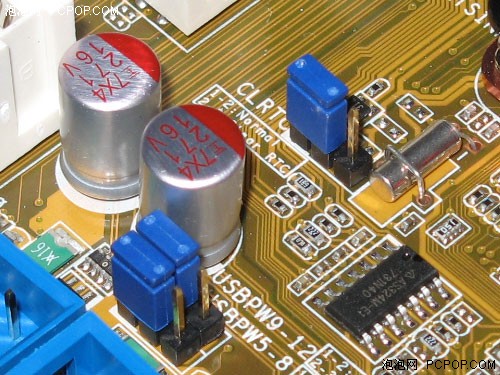

首先,让我们纠正一个概念性问题。实际上,主板上需要连接的排针不被称为“跳线”,因为它们根本无法实现跳线的功能。真正的跳线电线是两个/三个针脚,上面有一条小的“跳线”。它应该被称为“跳线”,它可以改变硬件的设置,频率等。以及那些与机箱相连的引脚根本不扮演这个角色,因此从真正的意义上讲,它们应被称为面板连接引脚,但是由于它们在外观上与“跳线”没有太大区别,因此我们通常将它们称为“跳线”。

阅读本文后,连接这么多行将变得非常容易

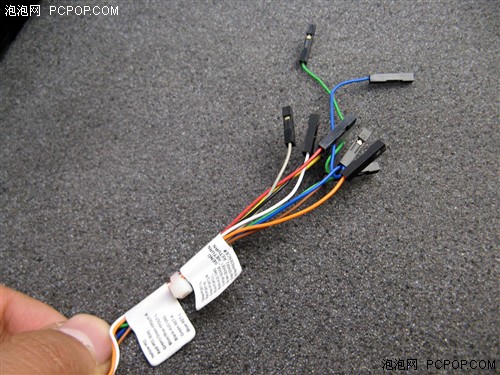

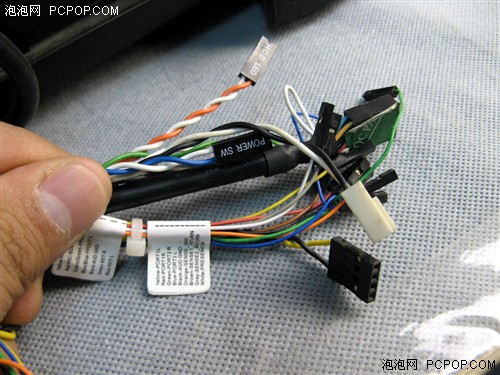

对于谁第一次将面板连接销钉称为“跳线”,我相信没有人能确定。但是由于每个人都这么称呼,并且每个人都习惯了,所以我们不会继续使用这些,因此在本文中,我们仅将面板连接引脚称为跳线。为了更容易理解,让我们从机箱中的连接线开始。一般来说,在机箱的连接线上使用文本标记每个连接线的定义,但是如何识别这些标记是我们要解决的第一个问题。实际上,这些注释都是相关的英语缩写,这并不难记住。让我们一一了解(每张图片下面都是相关的介绍)!

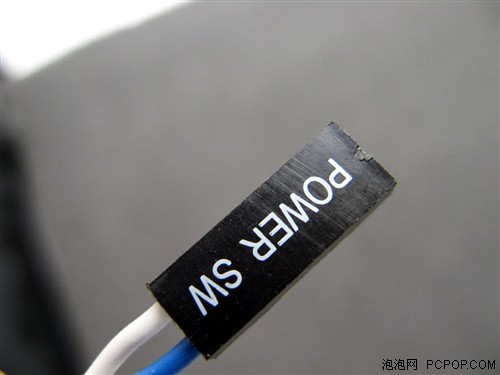

电源开关:POWER SW)
全名:Power Swicth
可能的名称:电源,电源开关,开/关,电源设置,PWR等。
功能定义:机箱正面的开机按钮

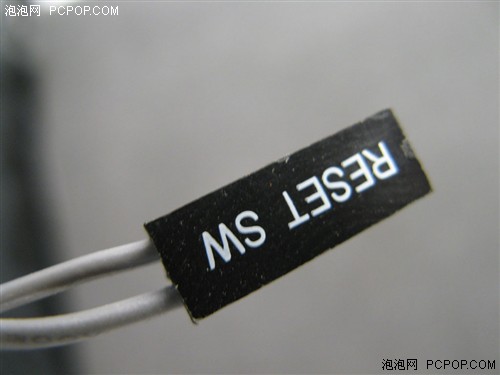

重置/重启开关:RESET SW创建了最佳的计算机自学交流论坛$ w“ P(^&K:|
电源指示灯:+/-
可能的名称:POWER LED,PLED,PWR LED,SYS LED等。

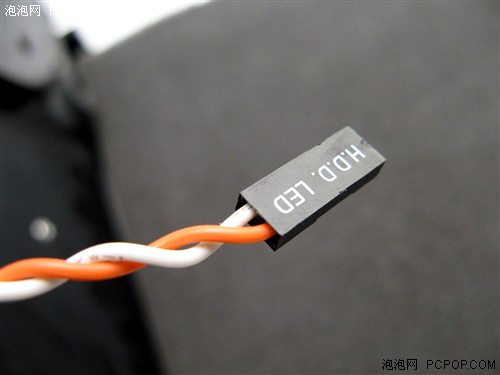

硬盘状态指示灯:HDD LED
全名:硬盘驱动器发光二极管
可能的名称:HD LED

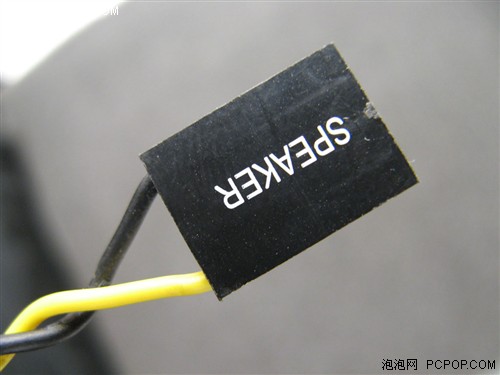

警报:扬声器
可能的名称:SPK
功能定义:主板异常操作告警

不用说,与前置USB接口的连接通常是整个

音频线:音频
可能的名称:FP AUDIO
功能定义:机箱的前置音频
阅读上面的简单图形介绍之后,每个人都必须已经知道机箱上这些连接的定义。实际上,它真的很简单,只有几个非常非常简单的英文缩写。在下一页上,我们将了解主板上的“跳线”。
实际上,机箱上的电线并不可怕。超过80%的初学者感到最麻烦的是主板上跳线的定义,但这真的那么可怕吗?答案是否定的!而且其中有很多规则,由于这些规则,我们可以得出推断,无论使用什么品牌的主板,都无需阅读手册即可插入复杂的跳线。

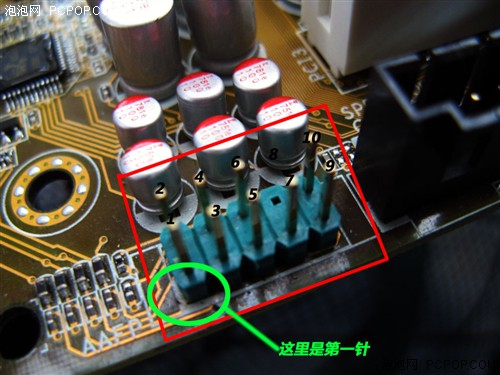

●跳线的第一针在哪里?

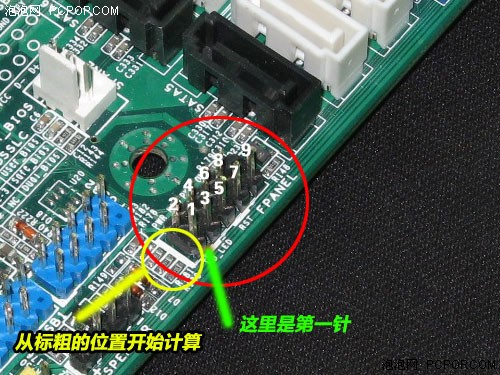

要学习跳线方法,我们必须首先了解跳线在哪里开始计数。这实际上非常简单。在主板上(与所有板卡设备相同),在跳线的末端始终有一个较厚的打印框架,应该从此处开始计算跳线。找到较厚的打印框后,只需从左到右,从上到下进行计数。如上所示。

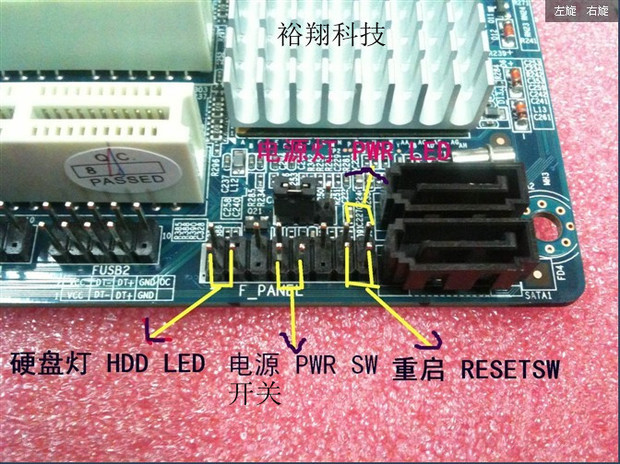

●9针开关/重置/电源指示灯/硬盘指示灯定义

此主板与上图中的主板相同。它使用9Pin定义开关/重置/电源指示灯/硬盘指示灯。 9Pin开关/重置/电源指示灯/硬盘指示灯跳线是目前最流行的方式。市场上超过70%的品牌采用这种方法,并且已逐渐成为一种标准,尤其是几家大型代工厂为渠道制造商推出的主板,其中90%以上的品牌使用了这种方法。


9针面板连接跳线的原理图
上图是9Pin定义开关/重置/电源灯/硬盘灯的。此处应注意,第9针未定义,因此在插入跳线时无需插入此针。连接时,只需按照上图进行连接,这非常简单。其中,电源开关(Power SW)和复位开关(均与正极和负极无关),两个指示灯需要区分正极和负极,正极按方向连接靠近第一个图钉(也就是说,印有粗线)。方向)。

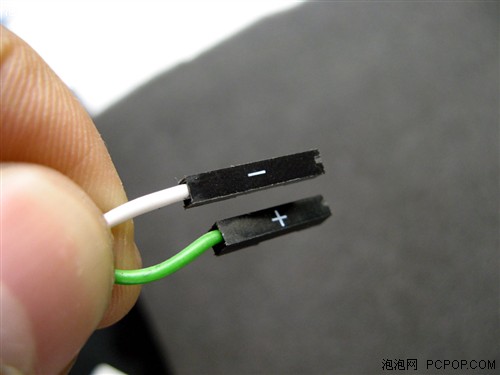

您能区分这根线的正极和负极吗?
我几乎忘了提到机箱上的电线也很容易区分正极和负极。一般来说,彩色线为正极,黑/白线为负极(接地,有时用GND表示)。
在学习并记住此页面的内容之后,您可以连接大多数主板的开关/重置/电源指示灯/硬盘指示灯。现在,您可以从外壳中拔出电缆的这一部分,然后再插入。一定要记住布置!为了让大家都更容易记住,在这里我们用4个句子来总结9Pin定义开关/重置/电源指示灯/硬盘指示灯的位置:
1、在缺少的引脚旁边插入电源
2、插入并重置电源
3、将电源灯插入电源旁边,并且负极靠近电源跳线
4、将硬盘指示灯插入复位旁边,并且负极靠近复位跳线。
许多朋友在安装计算机时会优先考虑ASUS主板,但是ASUS主板的接线规则通常与我们在上一页中讨论的规则不同,但是它们也非常具有代表性,因此我们在此将其提及在这里分开。一点。

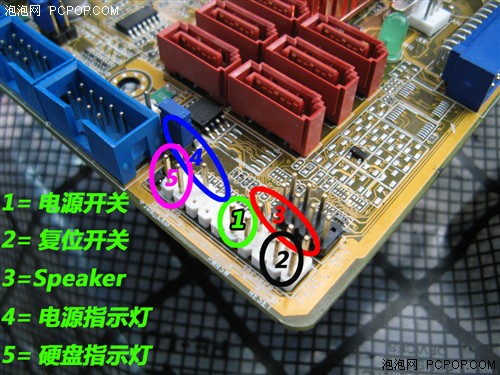

上图是华硕主板上这种接线的(红点表示没有引脚),实际上很容易记住。此处应注意,某些情况下的PLED是3Pin插头,但实际上只有两根电线需要连接到3Pin PLED引脚。上图中的虚线部分专门连接到3Pin PLED插头。
让我们在下面找到此规则。首先,扬声器定律是最明显的。当4Pin组合在一起时,除了SPeaker之外,什么都不能插入。因此,当我们将来看到这种引脚时,我们首先确定SPeaker的位置。然后,如果一起有3Pins,则必须将其连接到电源指示灯,因为只有电源指示灯可能会出现3Pin;否则,电源指示灯将显示为3Pin。第三,90%的电源开关在中间是两个独立的引脚,当然,您也可以自己使用短导体。连接这两个引脚,如果已打开,则证明已插入电源,并且旁边的复位也可以相同的方式进行测试。其余的当然是硬盘驱动器指示灯。请注意,电源指示灯和硬盘驱动器工作状态指示灯均为正负极。实际上,插错插头的方式都没关系,但是它们不会亮起,也不会损坏主板。
●其他不规则的主板接线方法:

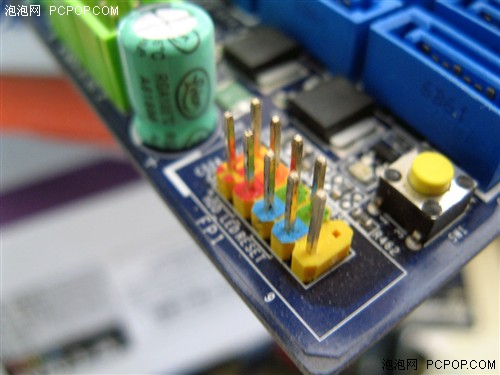

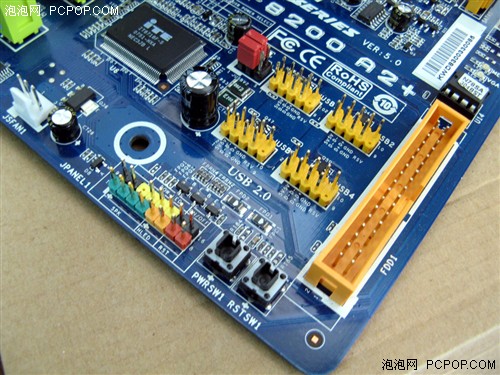

除了我们上面提到的以外,还有一些主板的布线规则不明显,但是除了布线方法(实际上,大多数主板上都有标记)之外,这些主板在布线旁边都清楚地标出了标记。并使用颜色区分针座,如上图所示。当您遇到这样的主板时,只需按照徽标插入电缆即可。
现在看来,我相信您已经知道使用按键打开电话的安装程序的秘密。实际上,这是POWER相应引脚的短接,这很简单。
●前置USB
正面USB的接线方法实际上非常简单。如今,一般情况下,整个机箱都具有前置USB接线。您只需要在主板上找到相应的针脚并将其插入即可。一般来说,主板上的前端USB引脚当前使用9Pin接线,并且旁边有一个明显的USB2.0标记。

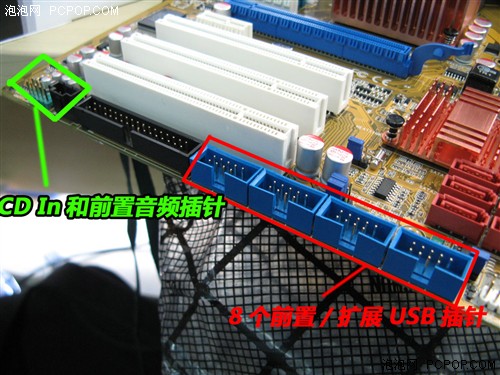

在主板上找到前端USB引脚非常简单。如今,主板通常具有两套或两套以上的前置USB引脚(如上图所示)。当寻找前置USB时,您只需要查看它即可。当涉及到这种9针,并且有两个或两个以上的针在一起时,基本上可以确定这是正面USB针,并且在主板附近会有一个徽标。

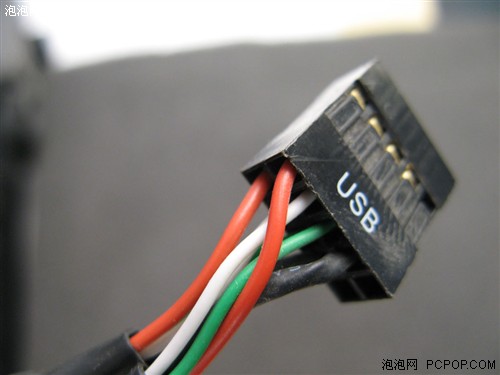

当前,一般情况下的正面USB连接搜索是这种集成类型。总共有8条线,分别是VCC,Data +,Data-和GND。不用说,这种集成是直接插入的。如果它们分开,则它们通常以红色,白色,绿色和黑色的顺序连接。尽管上图所示的行已集成,但也按红色,白色,绿色和黑色进行了排序。计算机,技术,IT,学习,通信,网络安全,
●前置音频连接方法
由于前置音频仅在过去两年才变得流行,更不用说用户了,甚至许多安装的技术人员也不十分熟悉连接前置音频电缆,甚至直接有很多JS。接到前台后,就没有这种玩笑了。那么前置音频很难连接吗?让我们看一下。

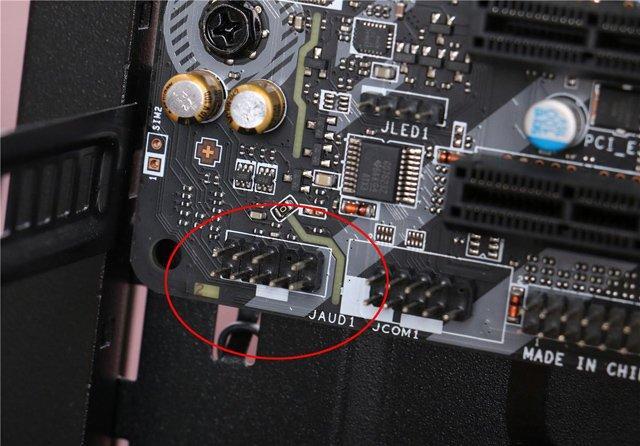

从当前市场上的主板来看,前音频引脚的分类已成为固定标准(如上图所示)。从图中可以看出,前置音频有9个引脚,但它们共占10个引脚,而第8个引脚则留空。

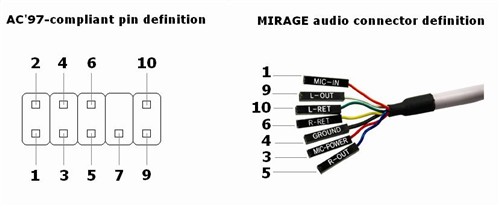

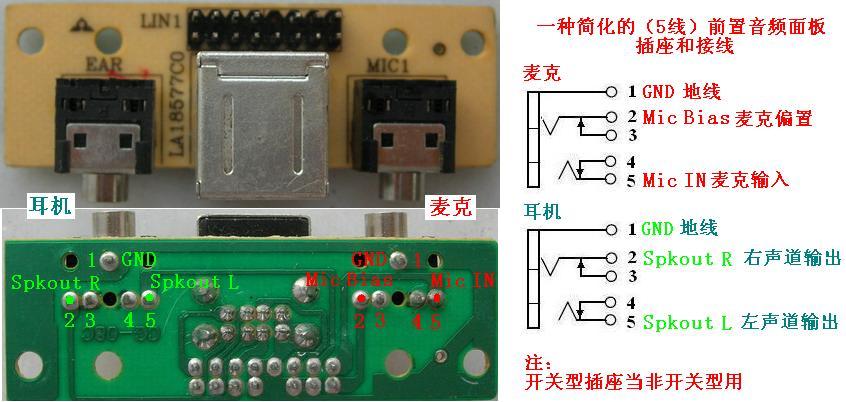

上图是典型的前置音频连接。实际上,前置音频只需要连接7线,即上图中的7线。在主板的针脚一侧,只要我们了解每个针脚的定义,就可以轻松连接前置音频。让我们看一下主板上每个引脚的定义:
1——麦克风输入/ MIC(麦克风输入)
2——GND(地)
3——麦克风电源/麦克风VCC /麦克风BIAS(麦克风电压)
4——没有密码
5——LINE OUT FR(右声道前置音频输出)
6——LINE OUT RR(右声道后方音频输出)
7——NO针
8——NO针
9——LINE OUT FL(左声道前置音频输出)
10——LINE OUT RL(用于通道后方音频输出)
连接前置音频时,只需遵循以上定义并连接相应的电缆即可。实际上,第5针和第6针,第9针和第10针通过电线连接到某些机箱上,可以达到相同的效果。
似乎有很多行,但也很容易记住。您可能希望遵循作者记住的方法。首先记住前三个,第一个是麦克风输入,第二个接地,第三个是麦克风电压,然后将第5和第6针插入右声道,第9和第10针插入左声道渠道。从上到下依次是麦克风输入,麦克风电压,右声道,左声道和地。记住这个容易吗?

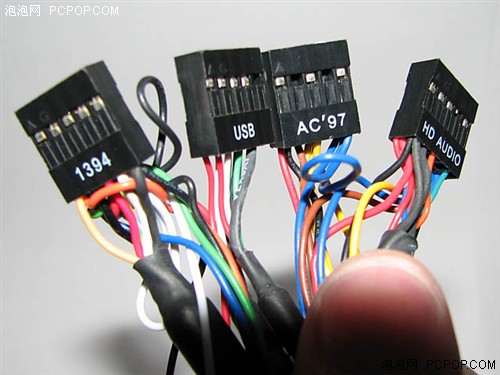

实际上已经集成了许多布线,因此您不必再担心布线顺序
好的,今天我们要讨论的是一段。只要您仔细阅读本文,我相信以后您就不会再为主板上复杂的跳线所困扰。当然,某些主板上可能还有其他定义的跳线,例如外部1394接口。这些具有非常明显的迹象,并且基本上连接是集成的,只需直接插入即可,这并不困难,在这里我们不会对这些较少使用的跳线做太多的事情。
