机箱前置USB与音频的说明，主板USB针脚的定义

[前置USB和音频的描述]

对于某些新手来说，如何将机箱的正面USB /音频电缆连接到主板是困难的。您必须知道，一旦接线错误，您将无法使用USB和音频设备，也无法刻录USB设备或主板。

§机箱正面USB接线的定义

首先，让我们了解机箱正面USB接线的定义。通常，红色线：正电源（在接线上标识为+ 5V或VCC），白色线：负电压数据线（标识为：Data-或USB Port-），绿色线：正电压数据线（标识为：数据+或USB端口+），黑线：接地（标记为：GROUND或GND）。一些机箱制造商根据自己的工艺设计要求，信号线的颜色会与上述颜色有所不同，并且考虑到与主板接线的方便性，准确性和性，一些机箱制造商将USB电缆连接到模块上（例如Galaxy 5GNO1、5GNO2、B01机箱，Lite-OnG525E机箱，嘉天5208机箱等），一些机箱制造商在连接时会考虑USB电缆和母板的性，并分散信号线。标有信号线（如艾特利盒，富士康盒，永阳YY5601盒等），以适应多种类型的USB接口（如下所述）。但是，无论如何定义机箱的USB电缆，只要您了解主板上正面USB接口的每个引脚的定义，就不会错误地连接USB电缆！

§主板USB引脚的定义

让我们再次看一下主板上的USB引脚定义。尽管不同品牌的主板上的扩展USB引脚的定义不同，但它们仅是以下类型和接线方法：

第一类：8针型

此类型的引脚用于1999年之前生产的主板，但是目前有少数P4（低端）主板使用此类型的引脚。正常接线方法：将红色电线插入USB引脚1和2，然后将其余电线按Data-，Data +，GROUND的顺序插入其余USB引脚（请参见图一），第二种接线方法是与第一组布线相反（请参见图二）。

第二类：9针型

大多数此类USB引脚是新发布的主板，这些主板在支持Pentium 4或Athlon XP芯片组（例如I845D，I845E，I865PE，SiS 650、VIA P4M266 / A，VIA P4X266）的主板中更为常见。 / E，VIA P4X400等），尤其是支持USB2.0的主板。这种类型的USB针脚连接更加统一，可以在大多数主板上使用。

第三类：10针型

使用此引脚类型的产品主要是使用i815、i815E，i815EP，KT133和其他芯片组的主板。连接方法比前两种类型更混乱。总结大致有五种连接方法：

通常来说，引脚1是第一组USB的正电源。区分插针1的方法是查看母板上的徽标。有些直接用“ 1”标记，有些则用黑色三角形或粗白线表示。如果两个前置USB同时连接到USB设备，则某些品牌的主板也会出现故障，其中一个将无法正常工作。这是主板的错误，单独使用两个前置USB是正常的。

§机箱正面音频接线的定义

在正常情况下，红色导线：MIC接入，白色导线或绿色导线：左右通道，黑色导线：接地，此外，还有橙色导线或红色导线为MIC提供电源。为了使音频线在各种音频接口的主板上通用，机箱制造商已经分发了信号线并对其进行了标记，但这是一个很小的数目，为了方便起见，大多数音频线都在一个模块上制造。接线。

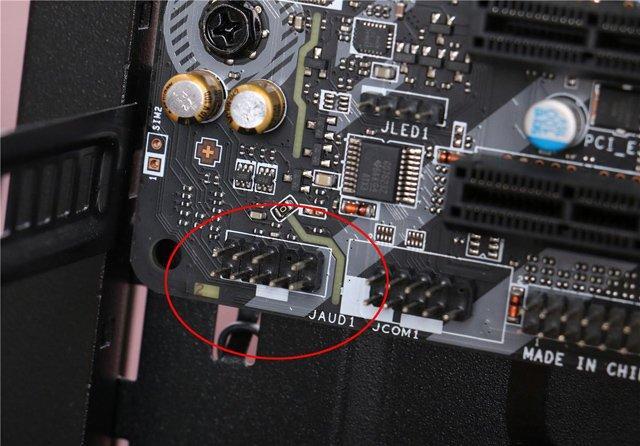

§主板上前音频针的定义

第一类：10针类型（一根针是空的）。 10针类型包含以下三种定义方法。

（图12中的音频定义方法非常少见，目前只有大众FR33E主板采用此方法）

第二类：16针类型（两个针为空）

下面将详细介绍8亿个时空系列机型采用的主板（支持前置USB /音频）以及如何定义前置USB /音频。这里仅给出各种主板的型号和芯片组。类型，因为不同型号使用不同品牌的主板，而同一型号也可能使用不同品牌的主板，所以不能归因于哪个型号。

USB /音频组合

主板/芯片组

备注

图3和图10

精英P6VEM2 / VIA VT8601

精英P6VEM3 / SIS630E

Sandi BV23ML / VIA 8601T

Sandi S21MT / SIS630ET

Sandi P266MLU / VIA P4M266A

Sandi PV40M（L）/ VIA P4X266

Sandi PV51M（L）V1.3 / VIA P4M266

Sandi PV41M（L）V1.3 / VIA P4M266

Sandi PV52ML / VIA P4M266

Sandi PVXEML / VIA P4X266E

Jetway P4XDMP / VIA P4X266E

ͬάM921（LR）/威盛P4X266

ͬάM925（LR）V1.3 /威盛P4M266

ͬάM927（LR）V1.3 /威盛P4M266

精英P4VXMS /威盛P4X266

精英P4VXMD /威盛P4X266

精英P4VMM2 V1.3 /威盛P4M266

精英P4VMM2 V3.2 /威盛P4M266

精英P4VMM2 V3.2A / VIA P4M266A

精英P4VMM2 V7.3 /威盛P4M266A

ӳ̩U8668Pro/ VIA P4M266

ӳ̩U8668Grand/ VIA P4M266A

ӳ̩U8668-DV7.1 / VIA P4M266A

ӳ̩U8569V1.2 / VIA P4X266E

技嘉8IEML-T / I845E

精英L4VXA2 /威盛P4X400

VIA P4PB400FL / VIA P4X400

VIA P4UB400-FL / VIA P4X400

INTELD845GLAD / I845GL

INTELD845EPT2 / I845E

INTEL845PE / I845PE

INTEL865PESO / I865PE

INTEL865PERL / PECE / I865PE

INTELD845EPI / GVSR / I845E（GV）

INTELD865PCD / I865P

大众VC37 / I845GL

Boden P4M2－BL / VIA P4M266

华擎M266A / VIA P4M266A

精英P4VMM2 V5.0A / VIA P4M266A

精英SIS648FX / SIS648FX

大众P4M-800T / VIA PT800

ӳ̩P4TSV/ I865G

Topstar TM-816A / VIA CLE266

Sandi P651ML / SIS650GX

Sandi PS51MLU / SIS650

大多数主板使用此定义以及USB和音频接口的组合

使用前置音频时，请拔出左右声道的短路跳线帽，并插入音频电缆。音频电缆必须在前端模块处或通过插头处的短路环短路。简短。

图3和图11

Sandi PV51M（L）V1.1

Sandi PV41M（L）V1.1

ͬάM925（LR）V1.1

ͬάM927（LR）V1.1

精英P4VMM2 V1.1

华擎M266A

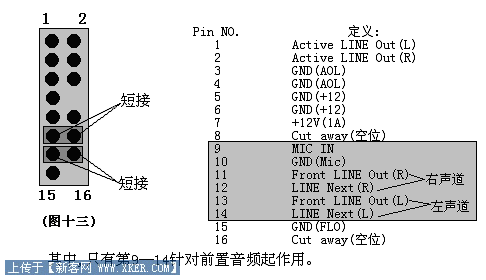

前置音频左右声

没有短帽的路

图9和图13

（图片7和图片十三)

联想QDI系列主板

Sandi PV40M（L）

通威M921（LR）

精英P4VXMS

精英P4VXMD

精英P6STMT / SIS630ET

精英P6VXM2T / VIA 694T

图7和图9 USB

定义方法基本相同

图4和图12

大众FR33E / VIA 8601T
