Zen环形总线的内存控制器频率是4000MHz吗？

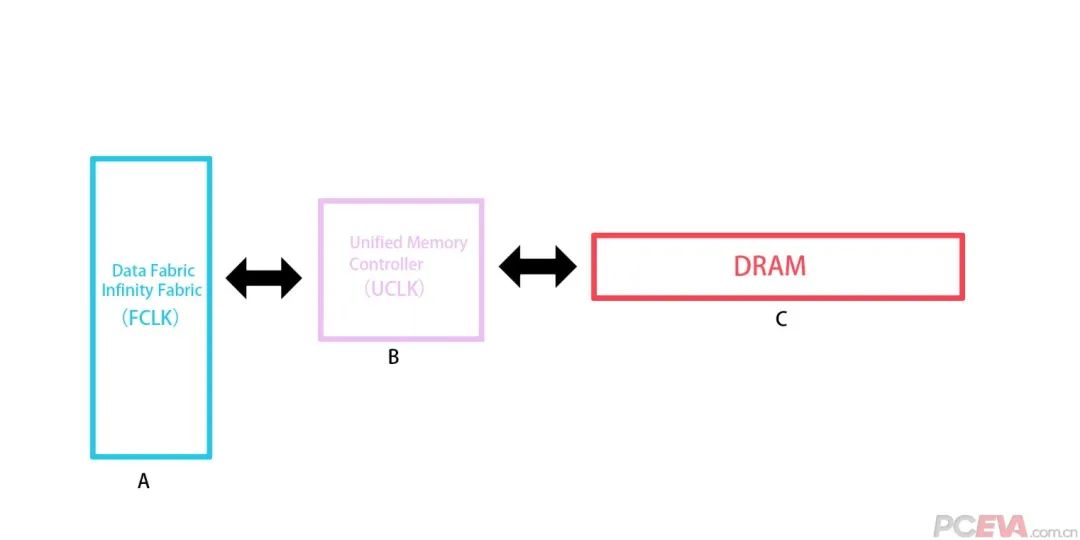

在Zen 2架构处理器的超频中，除了核心频率外，我们还需要注意三个频率。一个是Infinity Fabric的FCLK频率，我们通常将其称为IF总线频率，另一个是统一内存控制器的UCLK。频率，我们可以称其为内存控制器频率，另一个是内存频率。这三者之间有联系。内存频率将影响内存控制器频率，影响内存控制器频率的因素是IF总线频率。如果播放器获得了高频内存，则如果三个设置之间的关系错误，则内存控制器频率可能减半，或者延迟可能会增加，从而使原始的高性能高频内存条无法最佳执行

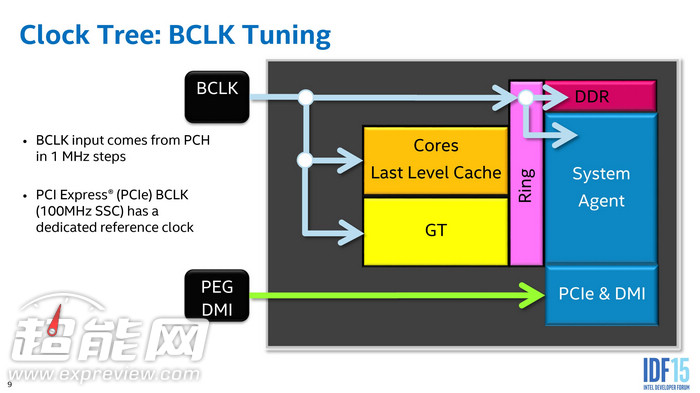

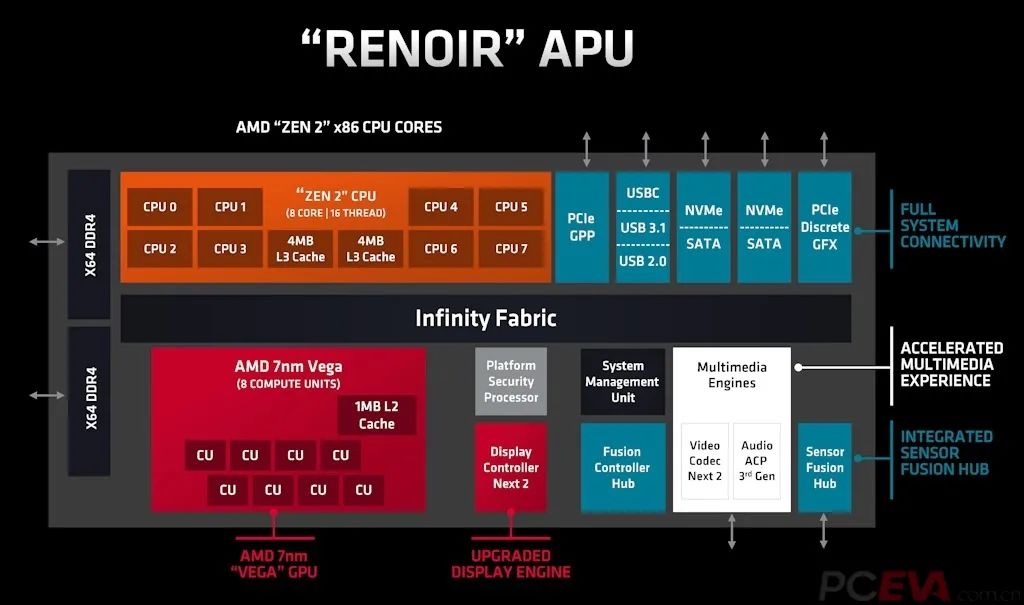

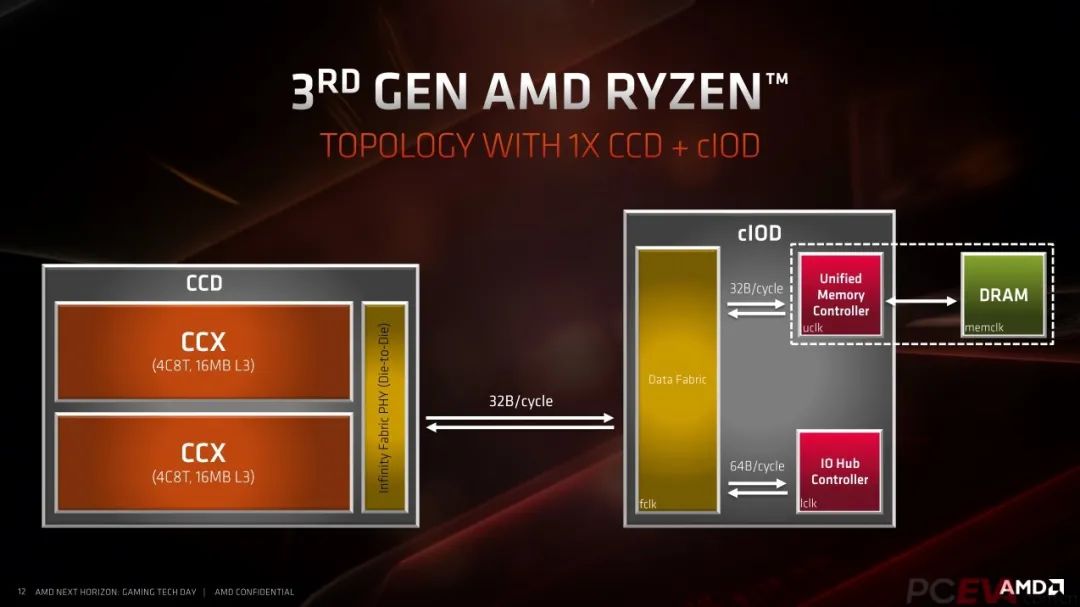

在Zen 2架构中，IF总线负责连接处理器内核的各个组件，例如内核，内存控制器，缓存，IO和“雷诺阿”中的内核显示等。其功能是类似于英特尔的Ring ring bus。除了IF总线外，Zen 2架构还具有一个专门负责连接内存的内存控制器。内存控制器，IF总线和内存均具有独立的时钟电路，因此它们也具有时钟频率。

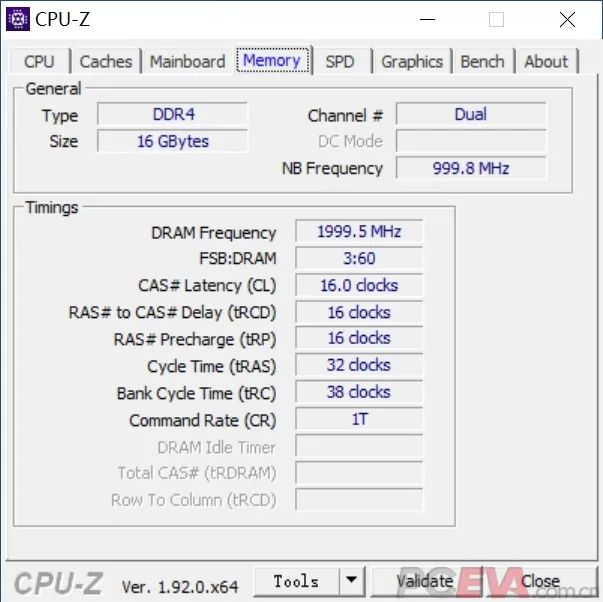

我们可以看到CPU-Z中的内存控制器频率和内存频率，NB频率，北桥频率（现在称为北桥）不准确，但是CPU-Z中的此项仍称为北桥，但实际上是我们刚才提到的内存控制器频率。下面的DRAM频率是内存频率。它的工作频率为2000MHz，但实际上它的频率为4000MHz。

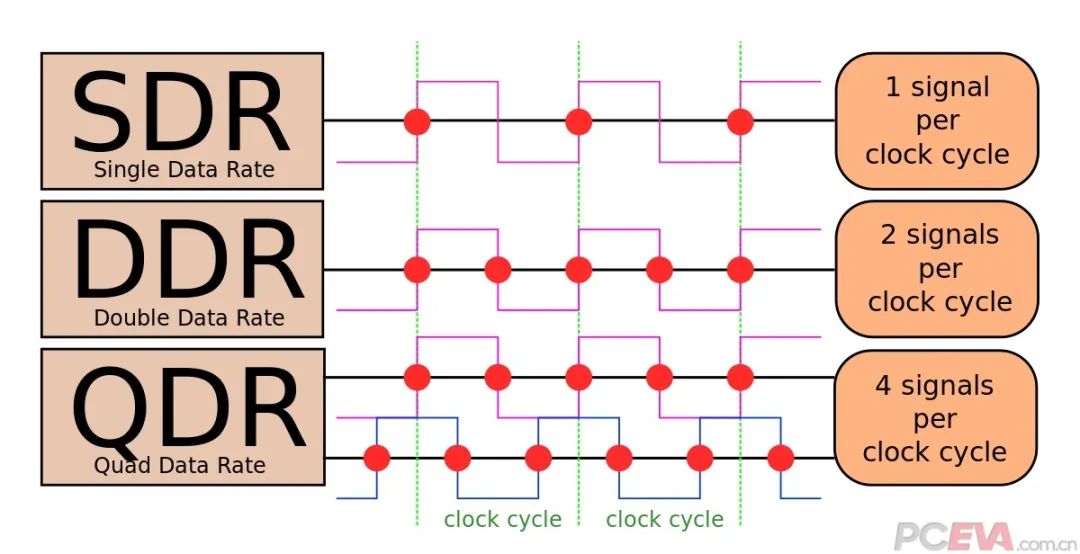

为什么它显示2000MHz，而我们说它的频率是4000MHz？这是因为PC主机使用DDR内存。 DDR存储器可以在每个时钟周期以脉冲波形输出两个数据信号。因此，在计算DDR4内存频率时，内存频率等于时钟频率的等效频率乘以2，因此2000MHz时钟频率等于4000MHz的等效频率。

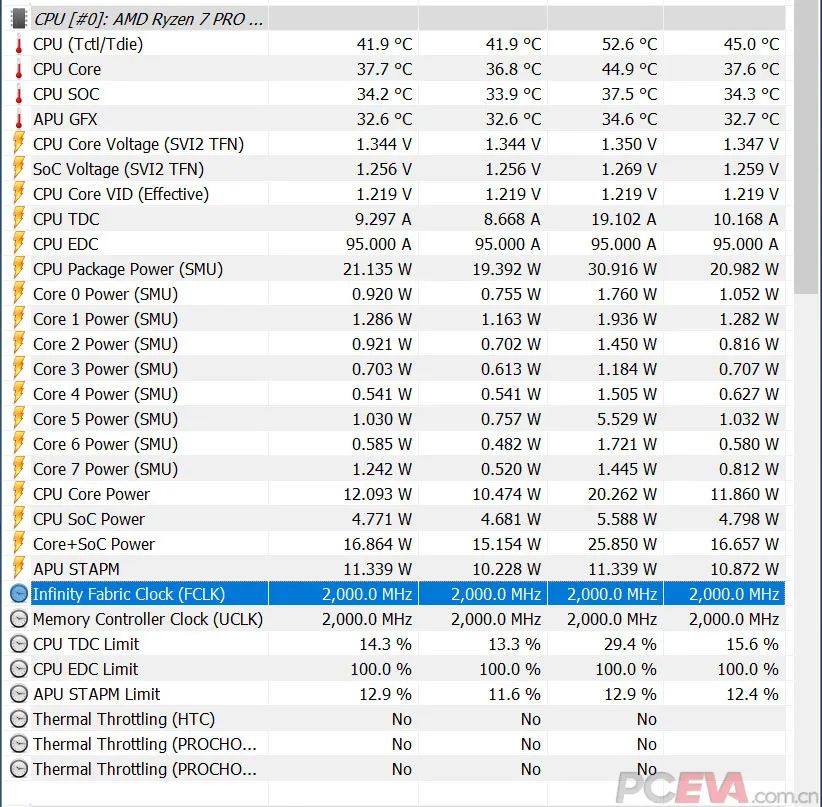

IF总线不能显示在CPU-Z上。我们建议使用HWINFO读取IF总线频率。这个无穷Fabric时钟是IF总线频率。

好的，我们介绍了IF总线的定义，内存控制器，内存频率以及如何检查其频率。在超频过程中，IF总线，内存控制器和内存频率将涉及同步和异步。同步时，IF总线，内存控制器和内存频率将显示为1：1：1的比率。例如，DDR4 3600应该是更常见的XMP内存频率。如果我们购买3600MHz的内存，请将其插入Zen 2架构平台，这会发生什么？

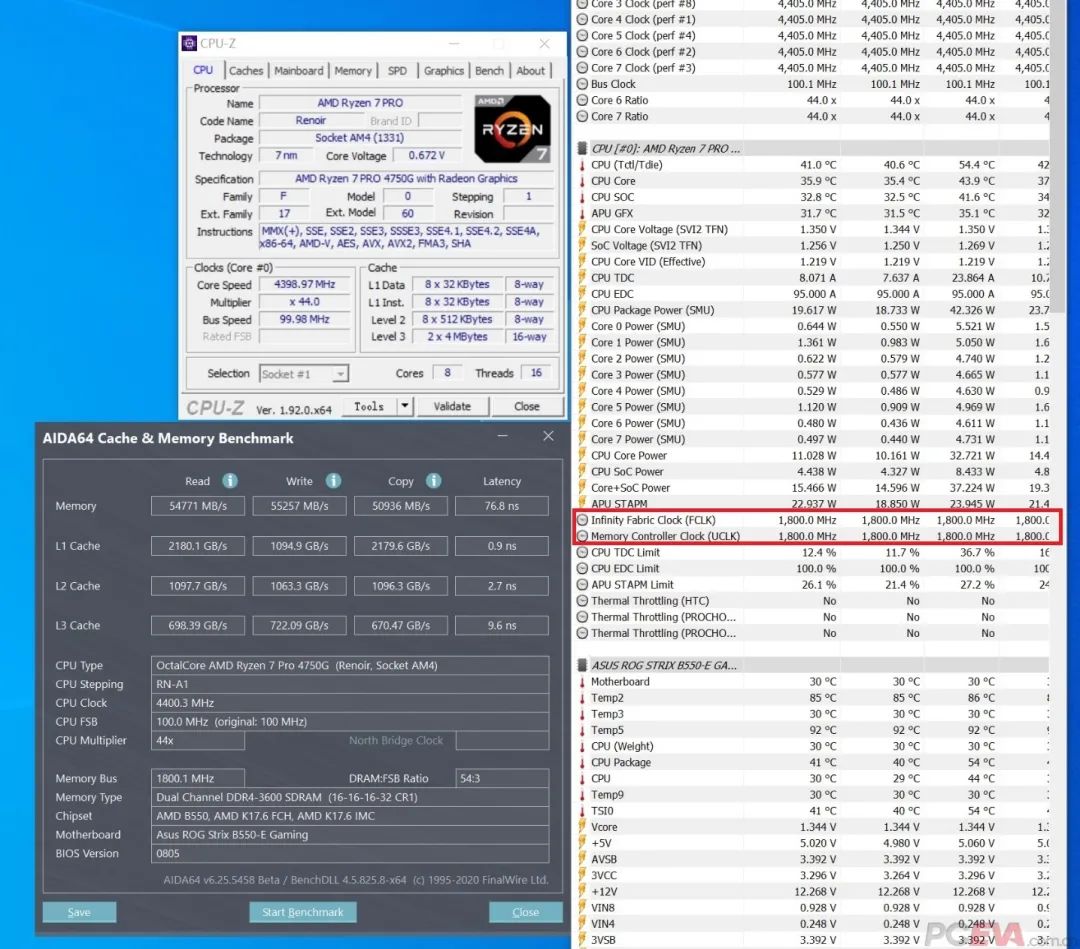

这将是1800：1800：1800的频率比率，这是同步期间的1：1：1比率。这时候，内存性能是最好的。

如果您是内存超频者，则DDR4 3600MHz只是一个起始频率。现在三星B Die，Hynix CJR，DJR，Micron C9，最后4000MHz或更高不是很难。如果我们将内存超频到4000MHz会发生什么？

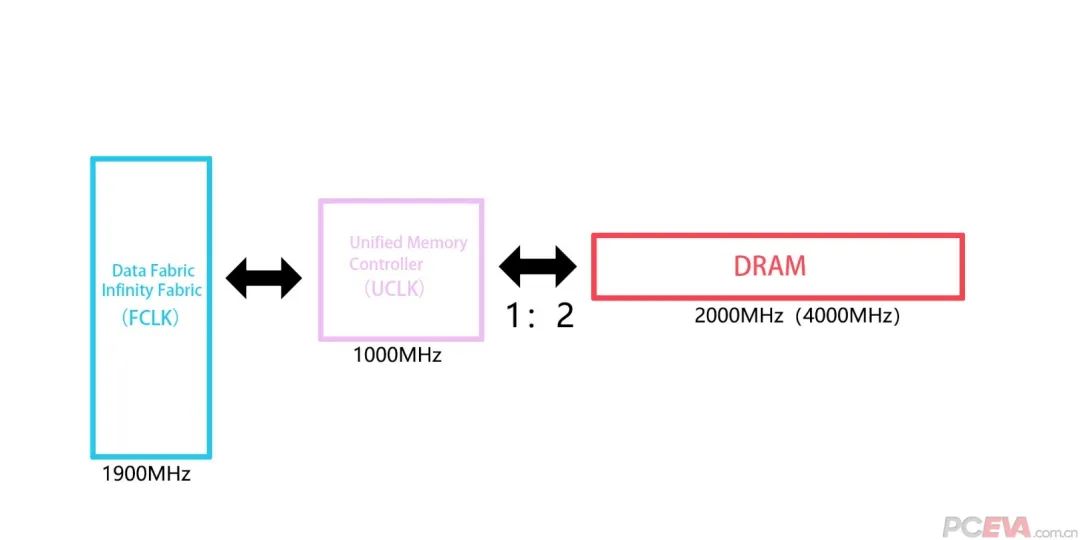

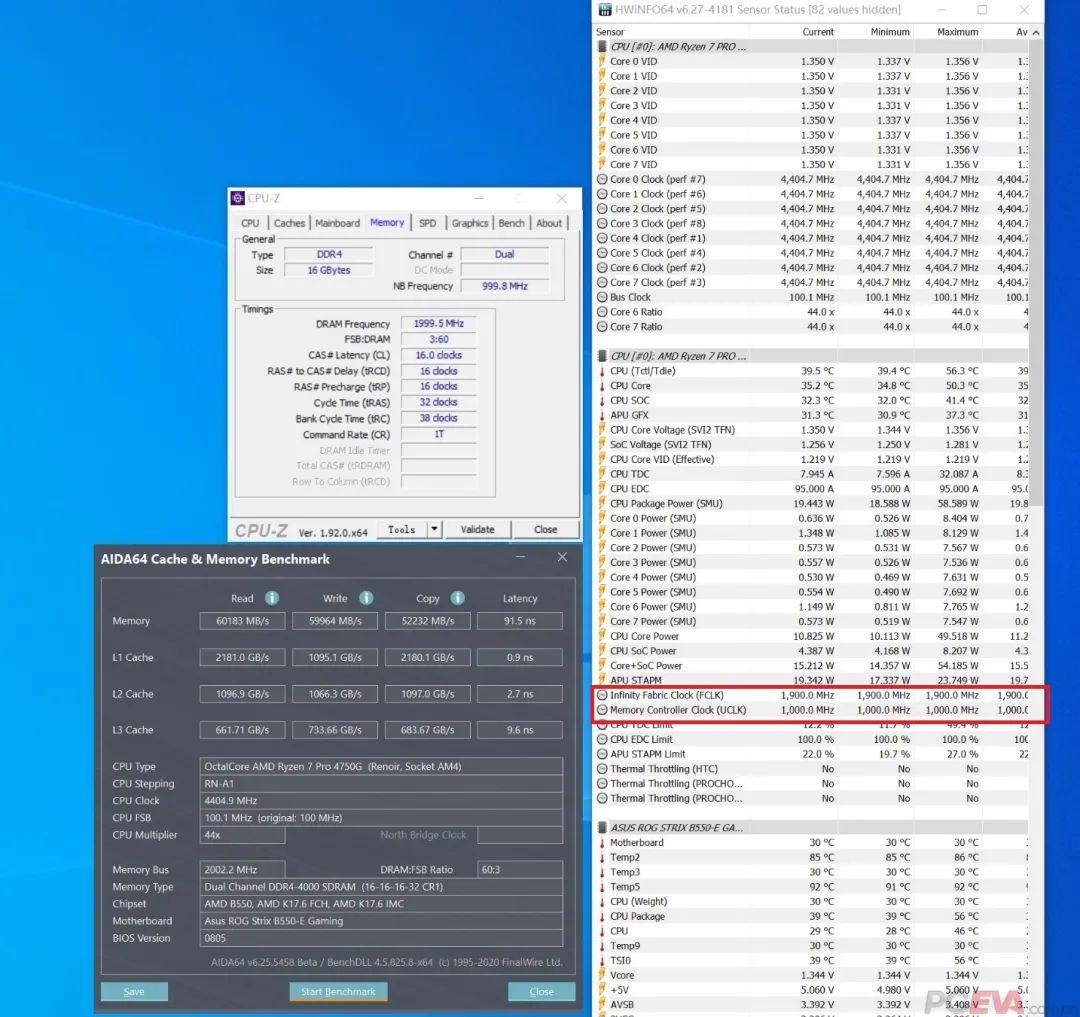

首先让我告诉你，Zen 2架构的Ryzen 3000处理器，IF总线基本上是1800-1900，而且很少能达到2000。因此，如果我们将内存超频到4000MHz，则将IF总线只能超过1900，情况就是如此。可以看出，IF总线超过了1900MHz，存储器控制器的频率仅为1000MHz。这是我们正在讨论的异步情况。内存控制器与内存频率的比率已变为1：2，内存控制器为1，内存频率为2。

规则1：

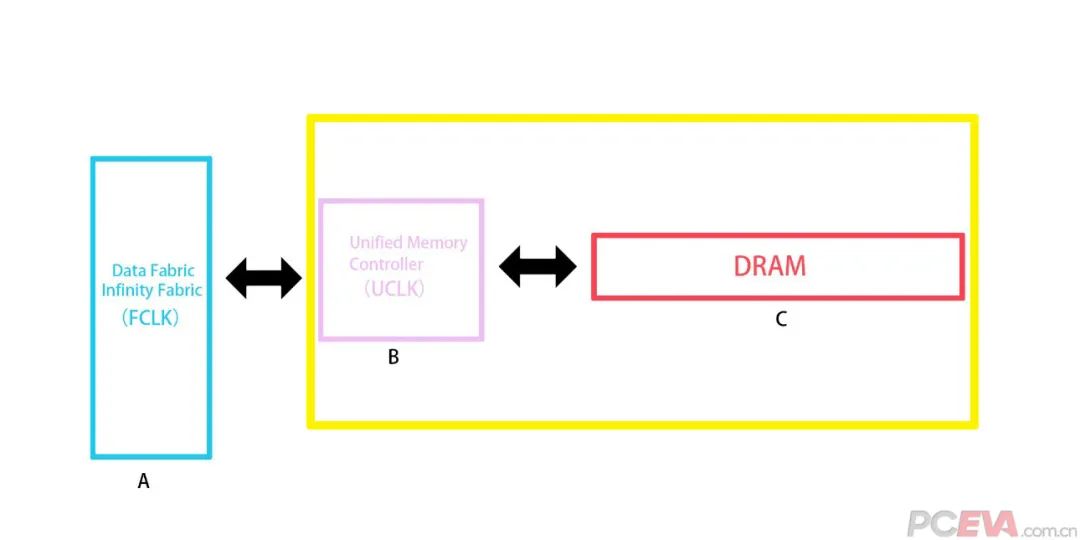

当内存时钟频率高于IF总线频率时，内存控制器频率将自动变为内存频率的一半，这通常称为异步1：2模式。此时，内存控制器将扮演中继角色。内存频率运行了两个周期，而中间内存控制器仅运行了一个周期，以同步内存和IF总线之间的频率差。

IF总线结构在Ryzen处理器内存超频中非常重要的原因是，如果IF总线的频率无法跟上内存频率，则内存控制器的频率将在两个频率之间同步。 Bridge，出于相同的原因，我们经常听到Ryzen处理器内存的甜点频率在3600MHz-3800MHz之间。 Ryzen 3000处理器的IF总线大部分为1800MHz-1900MHz，然后转换为DDR4 3600MHz-3800MHz。此时，它们保持1：1：1同步。

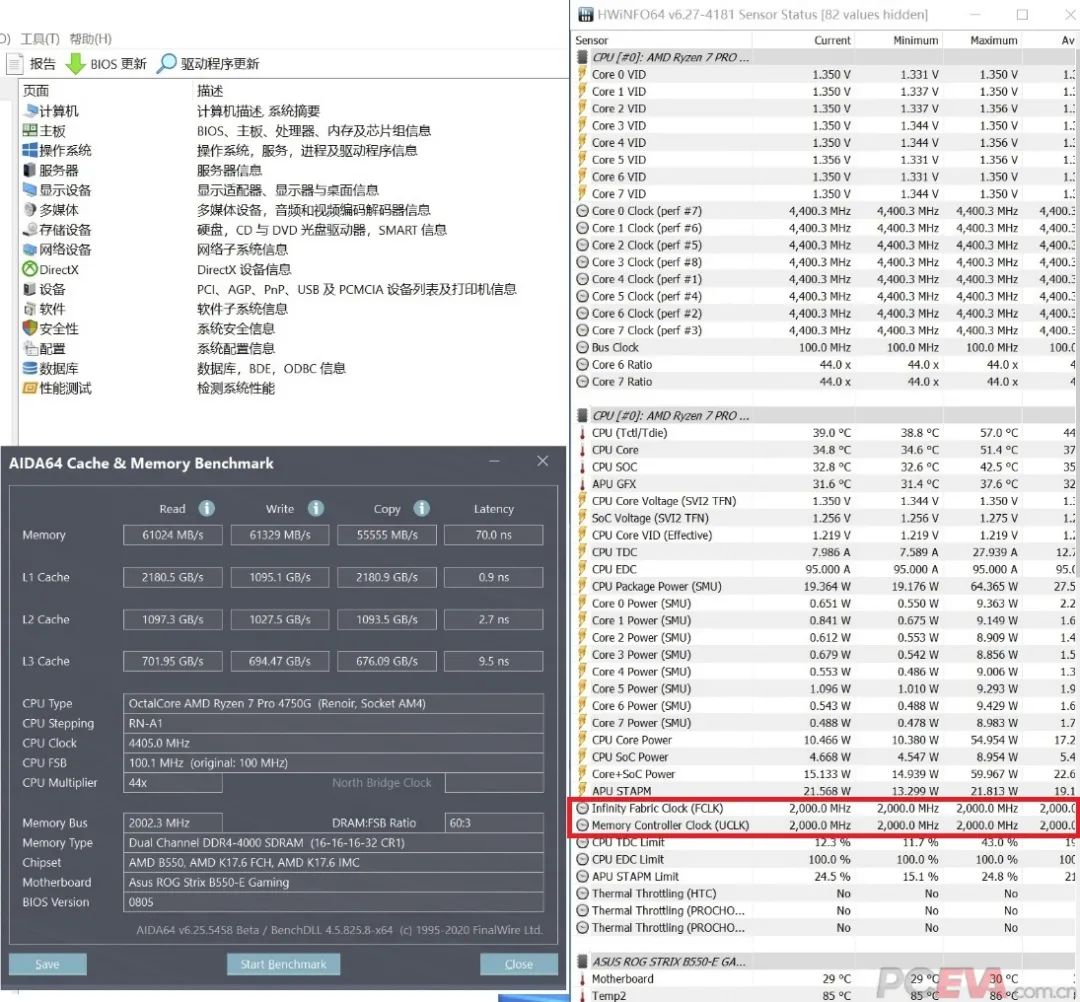

如果IF总线频率可以高达2000MHz，并且DDR4 4000MHz内存以同步模式运行，则内存读写性能可以提高至少每秒1GB，副本可以提高大约每秒3GB。 ，因此我们将再次强调，同步模式下性能是最好的。

某些播放器可能会怀疑同步模式下的内存性能最佳，但是同步模式必须依赖于较高的IF总线频率。如果我有一组可以超频到DDR4 4000MHz的内存，则IF总线不能达到2000MHz。您是否需要将频率降低到3800MHz才能保持同步模式？

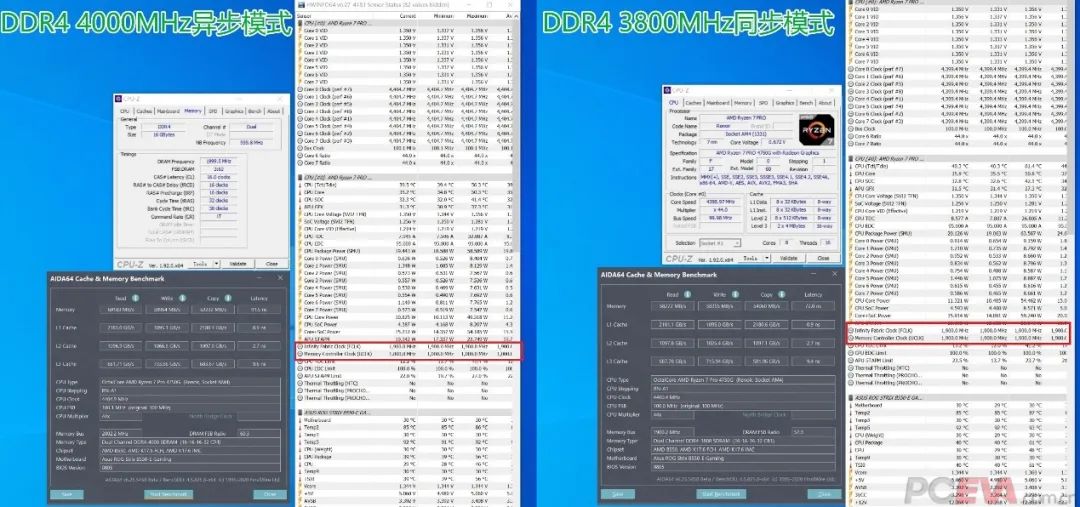

可以看出，同步模式下DDR4 3800的读写性能不及DDR4 4000MHz异步模式下的读写性能，只有复制速度和延迟更好。不管延迟速度和复制性能如何，无论同步和异步模式如何，我们是否都将所有事物的存储频率都放在首位？

实际上不是。这主要取决于您的内存和IF总线之间的差异。例如，内存只能以DDR4 3933MHz运行，而IF总线只能以1900MHz运行。那将是另一个结果。让我们看一下DDR4 3933MHz下的异步模式测试。

可以看出，DDR4 3933MHz异步模式的读写性能基本上不及DDR4 3800MHz同步性能，因此当内存超频频率大于IF总线的最大可超频频率时100MHz，建议使用异步模式，如果小于100Mhz，有时建议使用同步模式。很难明白？让我们换一种说法，当您发现处理器的IF总线的最大超频频率是1866MHz，在该频率+ 100MHz上乘以2等于DDR4 3933MHz，您便获得了启用异步模式的起始频率。如果您的内存可以超频到DDR4 3933MHz以上，建议使用异步模式。如果您的内存只能超频至DD4 3933MHz以下，则建议使用同步模式。

那么我们现在可以得到规则2：

对于Ryzen处理器内存的超频，当内存超频频率大于IF总线的最大超频频率100MHz时，建议使用异步模式，如果小于100Mhz，则建议使用使用同步模式。

之前我们一直在谈论1：1：1同步模式，但是同步模式对性能的主要影响是内存控制器和内存的频率。 IF总线仅是保持同步模式而对性能没有太大影响的条件。 。无论IF总线处于同步还是异步模式，都可以超频或随意调整频率。只要存储器频率不高于IF总线频率，就仍然可以保持同步模式。如果存储频率高于IF总线频率，则存储频率将发生变化。在异步模式下，内存控制器频率是内存频率的1/2。

在这种情况下，我们有一个新问题：对IF总线超频是否会提高性能？例如，在1900：1900：1900的同步模式下，将IF总线超频到1966MHz，会提高内存性能吗？

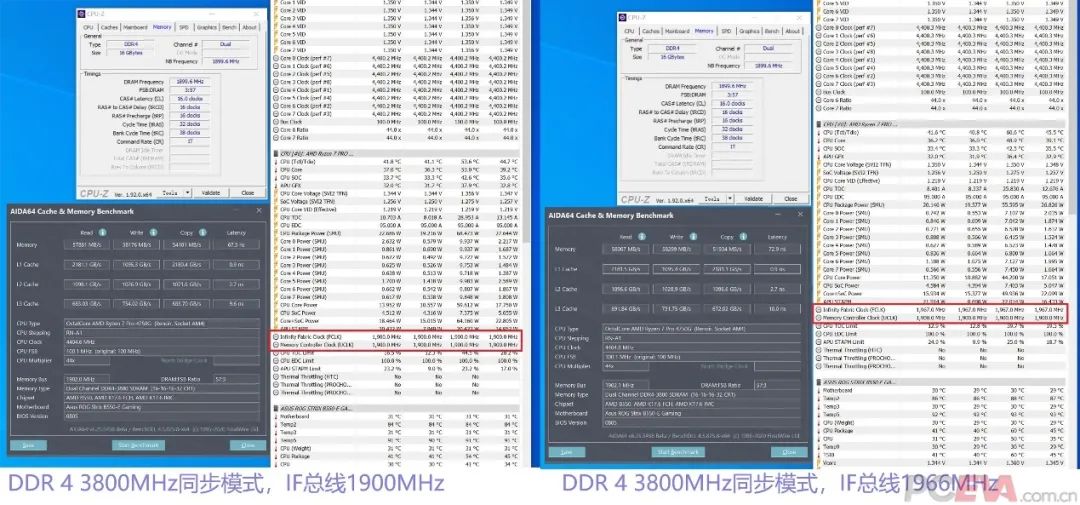

左侧是DDR4 3800MHz的存储频率，IF总线处于完全同步的1900MHz；右边也是DDR4 3800MHz的存储频率，但是IF总线从1900MHz超频到1966MHz。您可以在右侧看到IF超频的结果。内存读取和写入性能已稍有提高，但是复制性能和内存延迟已减少。换句话说，当IF总线频率超过存储频率时，虽然可以使存储控制器频率和存储频率同步，但是IF总线无法同步，但是此时的存储延迟将增加，并且同时读取并编写“复制”性能测试。性能略有降低。

我们刚刚验证了同步模式下IF总线的超频，现在让我们来看看异步模式下IF总线的超频怎么办？

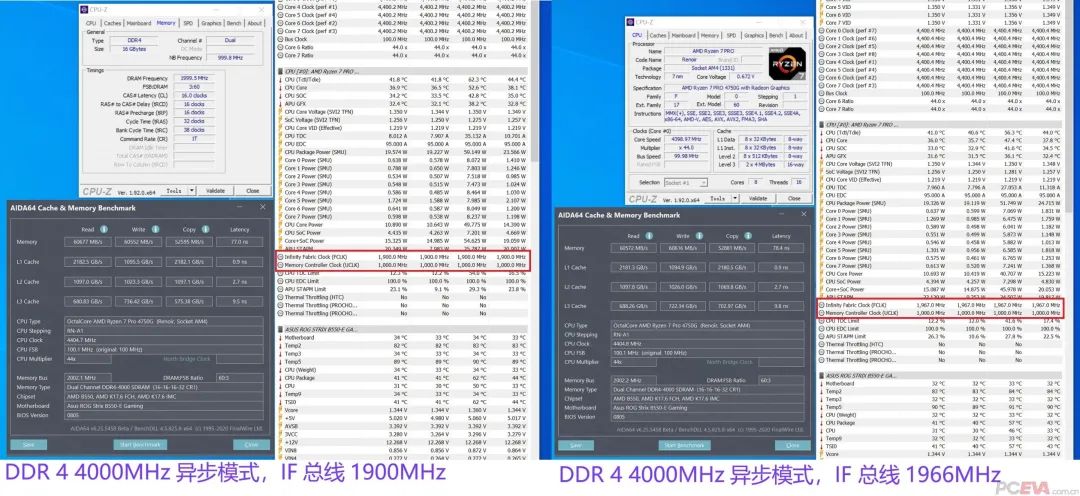

左侧是DDR4 4000MHz的存储频率，IF总线处于1900MHz的异步模式；右侧也处于异步模式，DDR4的存储频率为4000MHz，而IF总线频率已超过1966MHz。可以看出，结果类似于刚刚同步模式下的性能，但是影响要小得多。对IF总线进行超频后，读写性能只会有非常很小的提高，而内存延迟也会非常小，复制性能也会下降。根据我们的分析，在异步模式下，这三个频率已经处于连接状态，其中频率不同步，并且存储控制器充当时钟频率的缓冲区和中间点。因此，以异步模式对IF总线进行超频的影响很小。

通过本文的一系列测试，我们可以获得有关Zen 2体系结构内存超频的三个规则和建议。

1.当内存时钟频率高于IF总线频率时，内存控制器频率将自动变为内存频率的一半，这通常称为异步1：2模式。此时，内存控制器将扮演中继角色。内存频率运行了两个周期，而中间内存控制器仅运行了一个周期，以同步内存和IF总线之间的频率差。

2.对于Ryzen处理器内存的超频，当内存超频频率大于IF总线的最大可超频频率100MHz时，建议使用异步模式，如果小于100Mhz，则建议使用异步模式。建议使用同步模式。

3.在异步模式下对IF总线进行超频基本上是无效的。尝试在不施加电压的情况下提高中频总线频率。不要强加较高的中频总线频率；在同步模式下，IF总线频率对总线进行超频将提高内存的读写性能，但是内存延迟会增加，而复制性能会下降。因此，请尝试在同步模式下保持1：1：1的频率，而不会使IF总线超频。

最后，在先前对Ryzen 7 PRO 4750G的评估中，我们提到Ryzen 4000G处理器对高频存储器和性能的支持已大大提高。通过本文的测试和分析，每个人都应该能够更好地理解这句话？ Ryzen 4000G系列处理器的IF总线比Ryzen 3000处理器的IF总线要好得多，基本上达到2000MHz以上，并且某些物理性能特别好，甚至达到2300MHz，而且由于IF总线良好，因此可以达到更高的频率。这会影响IF总线，内存控制器和内存之间的同步关系。即使DDR4 4000MHz或更高的高频内存超频，也可以保持同步模式，并且可以以更高的性能和更低的延迟读取和写入内存。

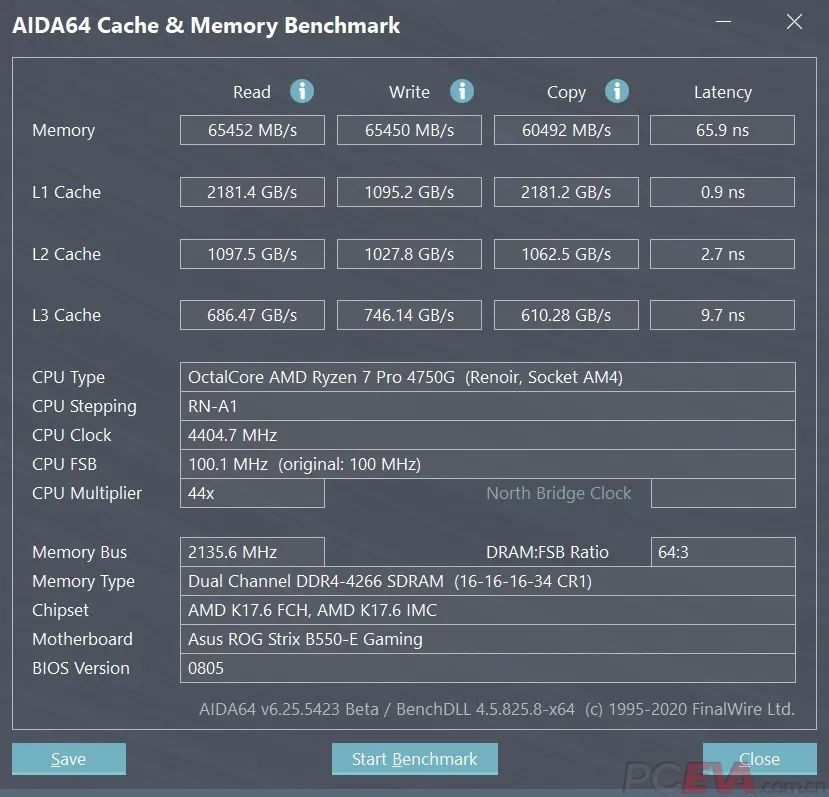

图片中的运行成绩是我在Ryzen 7 Pro 4750G平台上将内存超频到DDR4 4266MHz，IF总线频率为2133MHz，内存控制器频率为2133MHz，同步模式为1：1：1保持不变，内存读写性能达到65GB / s，复制性能为60GB / s，延迟约为65ns。
