联想主板前置USB音频接线图实例图示及对应接线

联想主板正面USB音频接线图联想主板正面USB音频接线图2011-09-1517：14联想主板接线图Fusb1示例图标和对应的接线图：Fusb2示例图标和对应的接线图：Fusb3示例图标和对应的接线图示：Lenovo主板13针前置音频示例图标和相应的接线图：Lenovo最新的主板和较旧的主板音频接口是Lenovo自己的标准引脚音频。新型号为13针音频相关图片：老式图片不截图。让我们看一下现有普通情况下的音频线。大约有几种普通的散装7针电缆。完整的7针音频电缆是普通的散装7针电缆。机箱用于解决Lenovo音频的前端问题。让我谈谈普通的7针连接。联想G31主板接口定义和准系统设备。市场上各种机箱的前音频面板布线大致分为四种类型：标准7线接口，简化线接口，5线接口，4线接口。对于5线接口面板，由于制造不符合标准，因此即使连接后也无法形成正常的回路，后部也无法正常发声。对于此面板连接，由于无法实现前后音频，因此前后音频可以正常发声，在此不再赘述。看看市场上一般情况的音频电缆的标签：BIOSTAR两个前置音频接口和相应的接线方法：第一种，标准的7线连接方法的14针接口：1--MICIN2 --- GND3--MICPOWER4 ---不要连接5--LINEOUTFR6 --- LINEOUTRR7--不要连接8 ----空9--LINEOUTFL10--LINEOUTFR11 --- 12闭合13-14闭合简化7线连接： 1 --- MicIN2 --- GND3 --- MICBias4 ---未连接5 --- SPKOUT-R6 --- SPKOUT-R7--未连接8 ---空9--SPKOUT-L10--SPKOUT-L11 --- 12关闭13- 14关闭第二个10针接口。前部音频接口的位置如下图所示：注意：当用户将连接器连接到PC的前部音频输出时，此时将不输出后部音频！补充资料2：前置USB接口现在放在计算机的外壳中，大多数都具有前置USB接口，这在当今USB设备越来越丰富的时代极大地方便了我们。

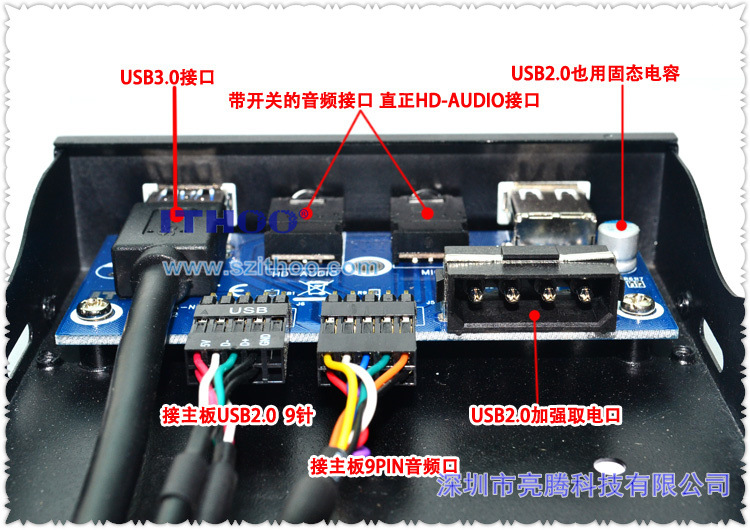

您看到计算机机箱是否有前置USB端口？可以使用吗？电子市场中内置的许多计算机即使没有也充耳不闻。原因很简单。商家曾经连接正面USB端口，但是每个主板的接口都没有统一的标准。他们经常连接错误的USB设备和主板，然后他们再也不敢连接正面的USB端口。接口。实际上，连接前置USB接口并不是一件容易的事。我帮助其他人成功安装了计算机的前置USB接口。接下来，我将带上新安装的爱情手机，并逐步向您展示如何连接到前置USB接口。作者的主板是技嘉8PE800I845PE主板，上面带有6个USB2.0端口。除了主板随附的两个USB端口外，其余四个USB端口需要从主板上的两个插槽中引出（图1)，主板上带有两个USB端口的挡板（图2)，将它连接起来更方便，只需将其直接连接到插座即可。您不必担心反向连接，因为它无法连接。反向。连接器的上排有5针，下排连接器只有45个针脚处于阻塞状态，因此不能上下颠倒连接（图3)。主板上剩余的插槽当然连接到两个A前置USB接口。例如， Century Star 7103，Century Star机箱，具有用于连接正面USB接口的说明手册，上面介绍了四个常见主板上USB接口的布置，请以此主板和机箱说明为准查看一下，您可能会感到头晕。是每个pin di的名称传出？这是许建立错误连接的主要原因。不仅USB接口的布置不同，而且每个引脚的名称也被称为。也不同。

这种情况的手册写得很好，每个引脚的名称不同：USB电源（VCC，POWER，5V，5VSB，U0VCC）线是红色的USB数据负极线（DATE2-，USBD2-，PD2） -，USBDT2-，U0DA-）线为白色USB数据正极线（DATE2 +，USBD2 +，PD2 +，USBDT2 +，U0DA +）线为绿色USB接地（GND，GROUND）线为黑色。这是USB的所有导线，并且USB与上述类似，不同之处在于USB数据正负极名称中的编号增加了1，以显示与第一个USB接口的区别。综上所述，它实际上非常简单。前两个USB端口共有8条线，每个USB端口需要4条线。通常，主板上有两行USB端口，一行是一个USB端口。将红线连接到USB电源，白线（带“-”号）连接到USB数据负极，绿线（带“ +”号）连接到USB数据正极，最后连接黑色接地线。请注意，连接到一行的两条USB正极和负极数据线上的编号必须相同。如果遵循上述方法，则最下面一行是OK。最好在连接后再次检查，看看所连接电缆的颜色排列顺序是否与主板内置背板的USB接口一致？而已！从左到右颜色：红色\白色\绿色通用主板前音频接口AUDIO面板连接规格设计。

引脚定义（AUDIO）如下：1、AUD_MIC前面板麦克风输入2、AUD_GND模拟音频电路地线3、AUD_MIC_BIAS麦克风电源4、AUD_VCC为模拟音频提供滤波+ 5V电源5、AUD_FPOUT_R前面板右声道音频信号电路6、AUD_RET_R前面板右声道音频信号返回7、HP_ON保留用于将来的耳机放大器电路8、KEY空引脚9、AUD_FPOUT_L前面板左声道音频信号10、AUD_RET_L前面板上的左声道音频信号的十针设计，以返回到AUDIO，可以应用于带有功率放大器和扬声器的高端机壳，也可以应用于普通机壳的前置耳机插孔。由于第4针用于向功率放大器提供+ 5V电源，因此在连接到普通情况下的前部耳机插孔时，切勿将任何导线连接到第4针，否则主板和耳机会被烧毁。如果不使用前置音频插孔，则必须使用跳线帽将5＆6、9＆10引脚短路，以便将输出信号传输到后置音频端口。否则，Line-Out音频接口将无法工作。当前，机箱前部耳机插孔的类型和连接：一、基本根据英特尔®I / O面板连接规范设计，提供了7条电缆：该前部音频插孔的耳机插孔具有弹簧开关。左右两个通道返回到主板连接（LINEOUTRL和LINEOUTRR）。

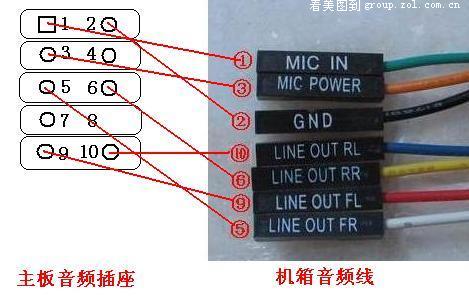

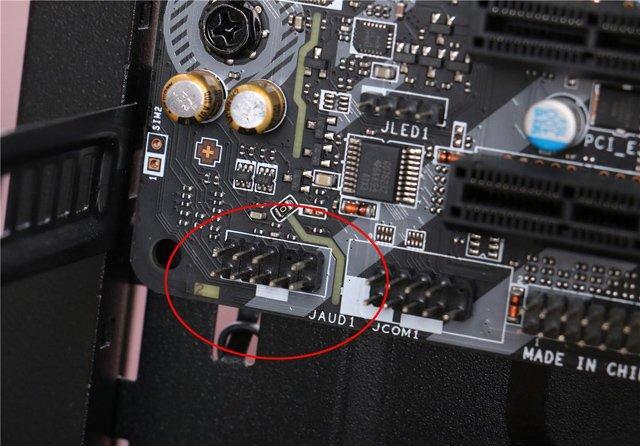

对于使用此耳机插孔的机箱，背面的音频输出插孔用于连接扬声器，而正面的插孔用于连接耳机。使用前部插孔连接耳机时，背面的扬声器会自动断开连接，并且在拔出耳机时会自动连接到扬声器。电缆和主板的前音频接口JAUD1之间的连接如下：麦克风输入（MICIN）-地线（GND）-麦克风电源（MICPOWER）-面板右声道输出（LINEOUTFR）-面板右声道Return（ LINEOUTRR）-面板左声道输出（LINEOUTFL）-面板左声道返回（LINEOUTRL）-[请注意：已连接AUDIO的麦克风，MICIN连接至引脚1，MICPOWER连接至引脚3。如果连接反向这将导致麦克风无输入或音量很小。它必须连接到地线，必须连接到引脚2以连接左右声道输出，而6、引脚10则连接到左右声道回路。 ]二、对于其他类型的连接线，请参考以下（5条连接线）的连接方法：MICPOWER-连接到麦克风电源MICIN--连接麦克风输入LINEOUTL--连接左声道输出LINEOUTR -用四个引脚连接右通道输出后，情况如下：MIC-12 --- G空--34 ---空R--56 ---空L--910 ---空主板音频需要使用两个跳线来调整没有跳线的线路
