更改乘法器非常简单，这是通过PLL CLOCK MULTIPLIER完成的。让我们从头开始看。

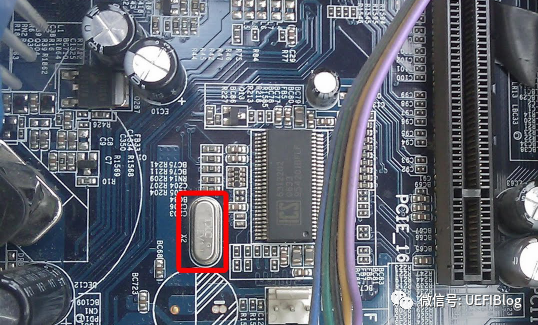

主板上有几个晶体振荡器，其中最重要的是XTAL：

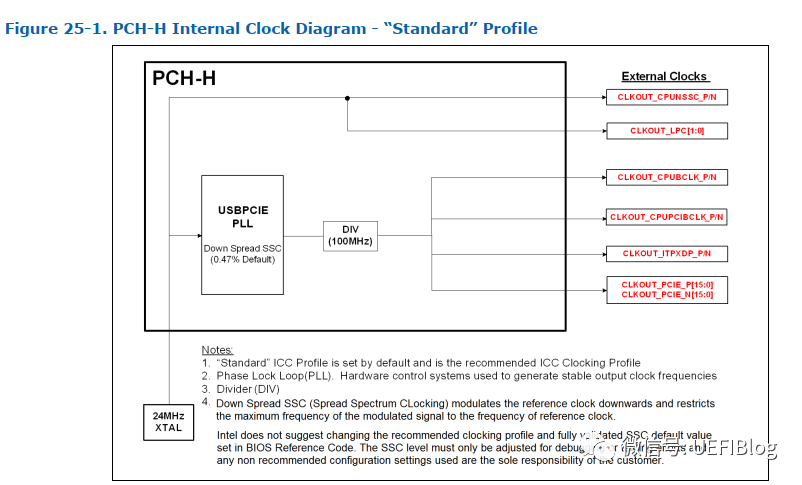

它提供24MHz的参考频率。它连接到南桥PCH的嵌入式时钟控制器ICC（集成时钟控制），并通过PLL和其中的微分器输出100MHz时钟信号CLKOUT_CPUBCLK_PIN：

黑匣子中的是ICC

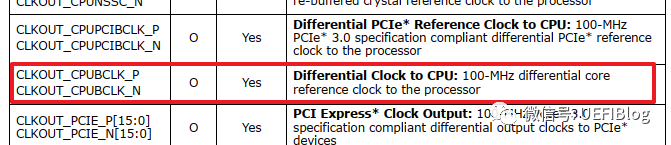

此CLKOUT_CPUBCLK_PIN是著名的BCLK：

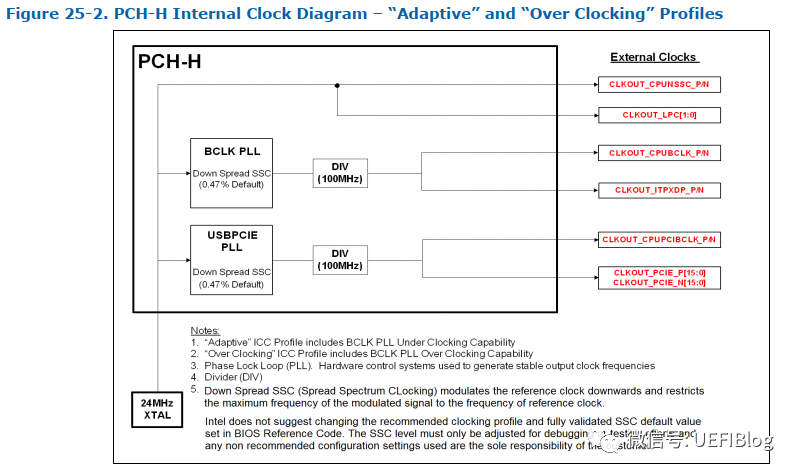

请注意，我选择了不支持超频的标准配置文件。如果要超频，则需要在BIOS中选择Overclock配置文件：

BIOS可以通过调整BCLK PLL来调整向CPU的BCLK输出，可以以1MHz的步长进行调整。这些数据来自PCH Z270芯片手册（数据表）[1]。

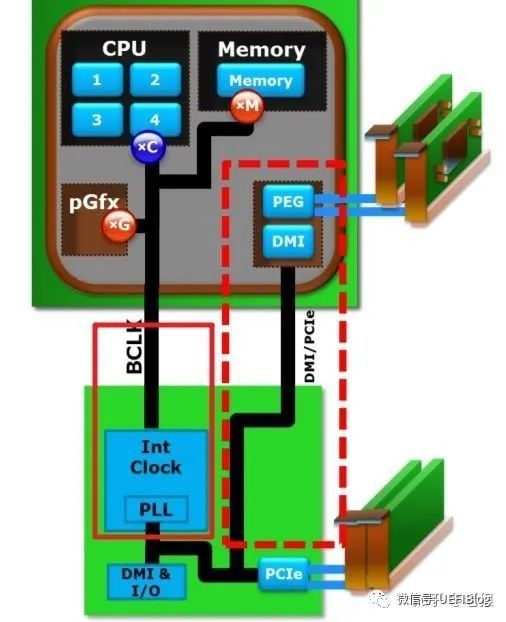

BCLK也称为基本时钟（BCLK）。就像雪山上留下的第一个泉水一样。它从南桥流出并流入CPU。从那以后，它继续分叉，滋养了大多数IP，例如核心。 ，核显示，包括今天的主角CPU内核：

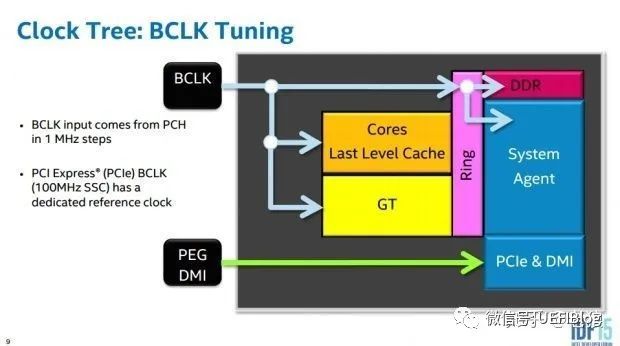

它是参考频率，其他频率也根据它进行变换：

CPU中的每个设备都不能在100MHz下工作，并且每个IP都有自己的乘法器（Multiplier）用于其服务。例如，CPU内核的频率是这样计算的：

CPU频率=基本频率BCLK×乘数

例如，标称3.5GHz CPU，其基本频率为100MHz，核心乘数为35，就是这样。

100×35 = 3500MHz = 3.5GHz

这很简单，不是吗？

谁操作此乘法器，以及它如何操作？

乘数（乘数）

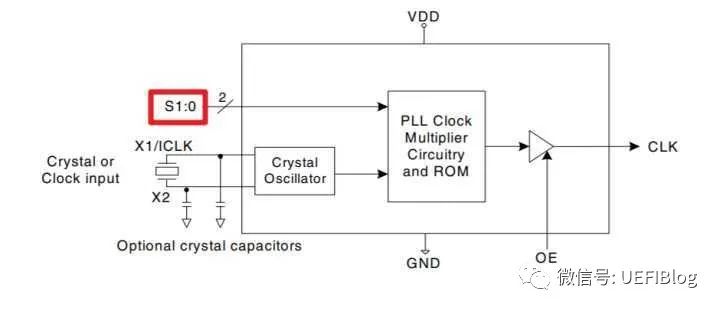

以PLL时钟乘法器为例：501A。其原理非常简单，即通过S0和S1引脚控制输出时钟与输入时钟的倍数，如下图红色框所示：
