前置USB连线，VCC与GND两线千万不要插反

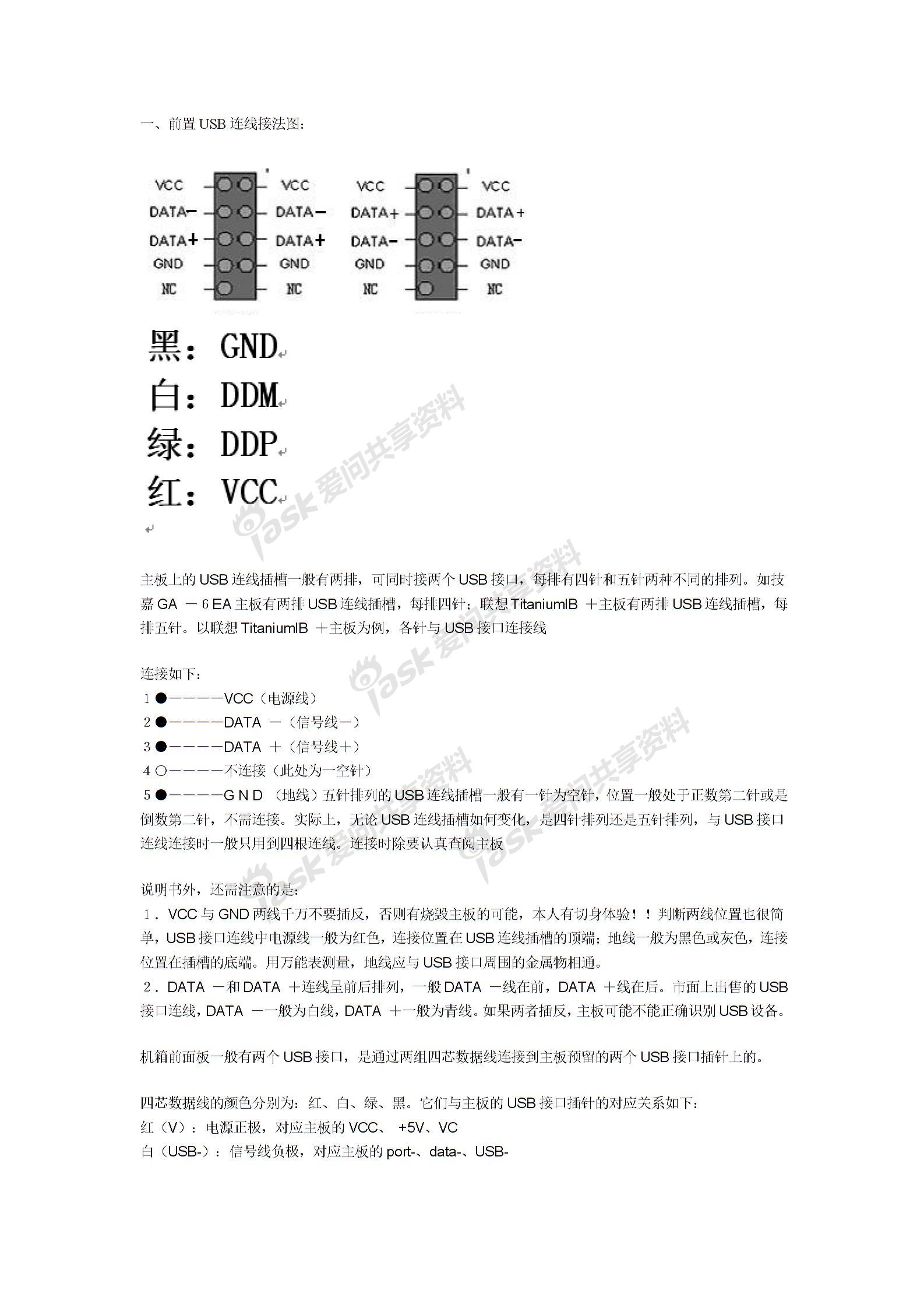

一、正面USB连接图：一、正面USB连接图：主板上通常有两行USB连接插槽，并且可以同时连接两个USB端口，每行有两种不同的排列方式：四针和五针。例如，技嘉GA-6EA主板有两排USB连接插座，每个插座有四个插针。 Lenovo TitaniumIB +主板有两排USB连接插座，每个插座有五个插针。以联想TitaniumIB +主板为例，其引脚和USB接口电缆的连接方法如下：1●－－－－ VCC（电源线）2●－－－－ DATA －（信号线－）3●-－－－ DATA ＋（信号线+）4○－－－－未连接（这里是空引脚）5●－－－－ GND（地线）五针USB连接插槽通常有一个引脚作为空引脚，并且位置通常是没有必要的，从阳性或倒数第二根针连接第二根针。实际上，无论USB连接插槽如何变化，无论是四针布置还是五针布置，连接到USB接口时通常只使用四根电线。除了在连接时仔细阅读主板手册的金属上。

2。 DATA-和DATA +行彼此并排布置。通常，DATA线在前面，DATA +线在后面。对于市场上出售的USB接口连接，DATA-通常是白线，而DATA +通常是蓝线。如果将两者反向插入，则主板可能无法正确识别USB设备。机箱的前面板通常具有两个USB端口，它们通过两组四芯数据电缆连接到主板上保留的两个USB端口引脚。四芯数据电缆的颜色为：红色，白色，绿色和黑色。它们与主板的USB接口引脚之间的对应关系如下：红色（V）：正极电源，对应于主板上的VCC，+ 5V，VC白色（USB-）：负极信号线，对应于端口-，数据-，主板的USB-绿色（USB +）：正极信号线，对应于主板的端口+，数据+，USB +。黑色（G）：地线，与主板的GND，G和地线相对应。二、前音频线连接图：Intel使用AC97音频标准之后，引入了HD（高保真）音频标准。，将6、10th用作返回检测信号，而将4、7th引脚用作用作检测信号。

3- 3、更改为前音频面板插座：AC97规定麦克风插座可以是非切换式插座，因为该插座专用于麦克风输入。 HD规定此插座必须是开关型双通道插座，因为该插座不再是单个麦克风输入，也可以用作音频输出。前音频面板插座的接线如下图所示：进行了新定义，并为某些引脚赋予了新功能。将HD引脚定义与AC97引脚定义进行如下比较：四、如何将AC97音频面板的接线连接到HD连接器4- 1、接线AC97音频面板的接线与HD兼容。因此接线方法与AC97相同。如下图所示：4-2、软件设置...连接后，麦克风将无法正常输入，因为AC97的前音频面板和插座接线无法适应HD的自动检测。可以通过声卡驱动的音频管理接口关闭前部插座的自动检测。例如，Realtek ALC883声卡，设置为关闭前插孔检测，如下图所示：五、Realtek ALC883声卡管理员面板简介5.1、音效面板[k36]2、混音器面板5.3、音频I / O面板[k36]4、麦克风面板5.5、3D音频演示面板六、Realtek ALC883声卡与AC97声卡音量控制面板的区别6.1、音量控制面板的标题差异AC97音量控制面板的标题为“音量控制”。

HD音量控制面板的标题为“主音量”。下图是音量控制面板的“播放” /输出音量调节面板。除了不同的标题外，它们基本相同。可以调节每个音频设备下方的音量滑块。 6.2、控制面板“属性”中的差异6.3、录制/输入音量控件中的差异七、使用主板的3个后置音频插孔配置4或6通道模拟音频输出7.1、软件设置1.单击屏幕右下方窗口栏中的音频管理器图标，以弹出声音管理设置面板。2.从声音效果列的环境下拉菜单中选择所需的环绕声效果。3.单击“扬声器配置”选项卡。4.选择将电话插孔开关与设置同步。5.从扬声器数量中选择所需的多声道操作。一个。 2声道模式支持立体声扬声器输出b。 4通道模式输出c。 6通道模式支持5.1扬声器输出6.单击确定关闭窗口。 7.1、 4声道音频模式输出选择4声道模式时，后面板上的每个接口的功能请参见下图：选择4声道模拟音频输出时，线路输入功能输入插孔的信号被转换为左后和右后声道输出的Line Out（线路输出）。 [k16]2、 6声道音频模式输出选择6声道模式时，后面板上每个接口的功能

请参考下图：选择Ze 6通道模拟音频输出模式时，必须将Line In（线路输入）和MIC（麦克风输入）插孔功能更改为Line Out，并且MIC插孔变为中央和低音炮输出，线路输入成为左后和右声道输出。 7.3、测试连接的扬声器扬声器连接和软件设置正确后，可以使用声音管理面板的扬声器测试来测试每个声道和扬声器是否正常工作。单击屏幕右下方窗口栏中的音频管理器图标。 1.单击声音管理面板的“扬声器测试”列。2.出现以下窗口，选择要测试的扬声器，然后单击它。如果在“扬声器数量”列表中选择“ 6通道模式”，则“扬声器测试”窗口中将出现6个扬声器。如果选择“ 4声道模式”，将出现4个扬声器。请注意，5.1扬声器必须用于6声道，而4声道扬声器必须用于4声道。如果每个通道的扬声器在测试中都有声音，则声卡和扬声器都可以。测试过程中，如果某个通道的扬声器没有声音，可能的原因如下：扬声器插头未正确插入，插头接线不符合规格，扬声器功率放大器故障，扬声器电缆断开，声卡的输出有故障，并且声卡有故障。实际播放音乐或DVD时，如果要确保环绕声或5.1声道音效，则音乐声源或DVD必须是环绕声或5.1声道，否则某些声道是无声的，例如后左右声道，中置/低音炮声道。

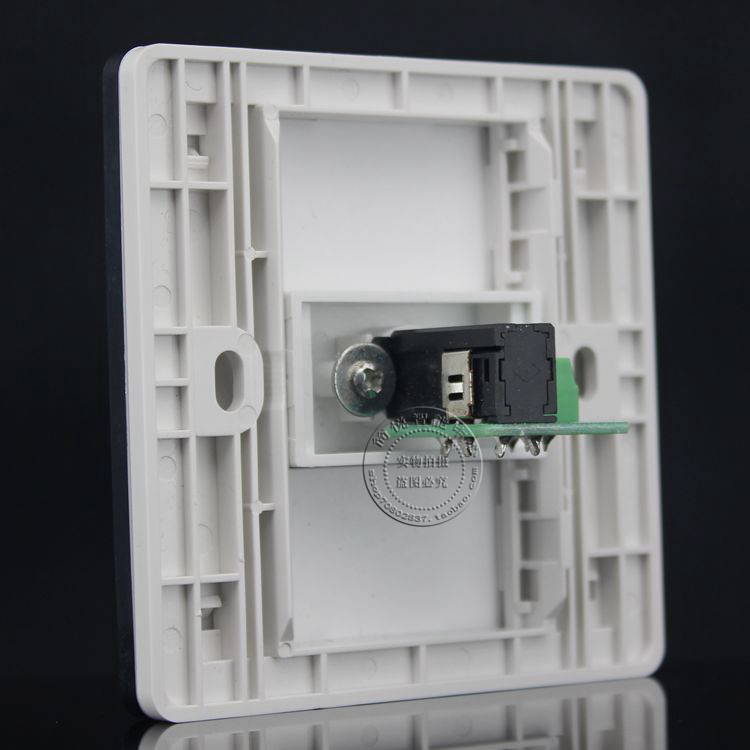

附录：3.5mm插座/插头的结构和接线方法1、 3.5mm前置音频插座的结构首先，我们必须了解前置音频插座的结构。根据英特尔AC97前置音频接口规范，机箱的前置音频面板使用两种类型的3.5mm微型插座：1个开关类型和2个非开关类型，如下图所示：2/3的开关类型，4/5端是两个开关。没有插入插头时，将连接2/3和4/5端。插入插头时，2/3和4/5端断开。如果没有开关，则没有开关端子3和4。2、3.5mm插头结构3.5mm插头通常分为三芯和两芯两种类型，如下图所示：两芯插头通常用于麦克风，三芯插头通常用于立体声耳机（带有源扬声器）。现在很少有两脚插头，因此麦克风也使用三脚插头。耳机和麦克风插头的连接定义如下：麦克风和耳机插头的连接如下：三芯麦克风插头有两种连接方法，如下图所示：此连接方法没有麦克风偏移，如果与麦克风插座的接线不匹配。效果不好。 3、前置麦克风连接出现问题通常，前置音频端口和耳机没有问题。麦克风通常会出现问题，因为在某些情况下前麦克风插座的接线方法不是标准的。下图列出了标准布线和非标准布线之间的区别：标准布线具有三根导线：接地线，麦克风输入和麦克风偏置。有两种非标准线：接地线和麦克风输入，可以节省麦克风的偏压。非标准1是使插座1、 3短路，非标准2是使插针3空闲。

通过将MIC_IN连接到JAUD1的引脚1可以使用这两种类型。非标准3会使2、3短路。这种带有标准插头的麦克风必须没有声音，除非还使用了与连接方法相对应的带有非标准插头的麦克风。4、前置音频电缆英特尔规范还规定了前置音频电缆：左右声道，麦克风和AUD_VCC / HP_ON必须成对屏蔽，并且这些线必须与外屏蔽层组合在一起。请参阅下图：家用机箱中没有符合此标准的前置音频电缆。此标准音频电缆将减少干扰并降低噪音。主流低端6（5.1）通道主板通常配备三个音频插孔，三个插孔为①蓝色音频输入②绿色音频输出③粉色麦克风输入。这三个插孔可提供4或6-通过软件设置的通道模拟音频输出功能。AC97音量控制面板和HD音量控制面板之间的最大区别是记录/输入音量控制面板。每个AC97记录音量控制面板记录设备下方的音量滑动条为HD音量控制面板中每个录制设备下方的音量滑动条为灰色且不可调节。音量调节通过左侧的录制控制滑动条进行调整。AC97的“属性”可通过以下方式选择播放/录制设备面板上的“播放” /“录制”。高清“属性”通过面板上的“属性”下拉菜单选择输出/输入设备。
