组装电脑之史上最全的CPU散热器安装教程

随着处理器的不断升级，处理器的发热量逐渐增加。许多最新的高端处理器甚至使用新的水冷技术。随着CPU散热的增强，许多计算机都安装了CPU风扇。它不再像以前那样简单。 cpu散热风扇安装不正确会直接导致处理器散热不良，这很容易导致计算机蓝屏并影响CPU的使用寿命。

在上一篇文章中，作者选择了具有不同接口的主流处理器，以详细说明组装计算机历史上最完整的CPU安装教程。今天，我将继续向用户解释如何安装CPU散热器。在解释如何安装之前，让我们一起回顾一下CPU的散热原理。

中央处理单元（也称为“ CPU”）是DIY的核心硬件之一，由极纯的硅材料制成。每个CPU芯片包含数百万个或数百万个晶体管。例如，2007年采用65纳米工艺的英特尔酷睿2四核处理器包含5.8亿个晶体管。通过主板将计算机电源提供给处理器引脚，然后将这些引脚再次分配给晶体管。计算数据允许大量晶体管在高频下工作（省略了与主要频率相关的知识），并且晶体管消耗了大部分电能并产生大量热量。如果没有及时释放大量热量，则处理器很可能会采取自动保护措施来关闭电源。

CPU散热原理：

该处理器在工作时会产生大量热量，因此工程师在设计处理器时会考虑到散热情况，在每个盒装处理器中放置一个散热风扇（很少有AMD黑匣子处理器没有风扇）。 CPU风冷风扇有两种类型：低压风扇和侧吹风扇。两种类型的风冷风扇都紧密附着在处理器的表面，并利用金属的传热性能快速传递处理器的热量。 ，以降低和稳定处理器温度。

CPU散热原理

总而言之，CPU冷却风扇对于整个机器都是必不可少的，并且处理器离开风扇会导致不可逆转的损坏，例如缩短处理器的寿命并损坏处理器的内部组件。正确安装散热器可以确保整个机器的安全运行。在下面，作者将选择几个代表性的CPU散热器风扇，以逐一说明风扇的安装方法。

英特尔（LGA 1155、1156、775接口）原始风扇安装：

最初的英特尔风扇采用向下压力风扇设计。原始风扇本身带有硅脂，因此可以直接安装（无需再次涂抹硅脂）。安装Intel Core i3 2100处理器后，请安装风扇。

第一步：安排粉丝

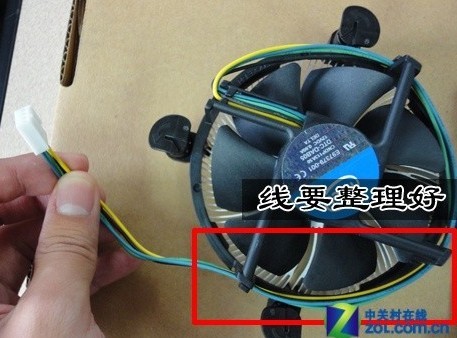

CPU风扇电缆必须布置合理，以防止其卡在风扇上

布置风扇时，必须注意风扇电源线和按钮的位置。该行必须事先进行整理。在运行过程中，请勿使风扇与电线发生各种接触。电源线的初始位置通常在风扇中。 ）。

注意：如图所示，带扣按钮上的黑色凸起点应靠近风扇，如果旋钮不靠近风扇，请恢复原位。

第2步：调整散热器的位置

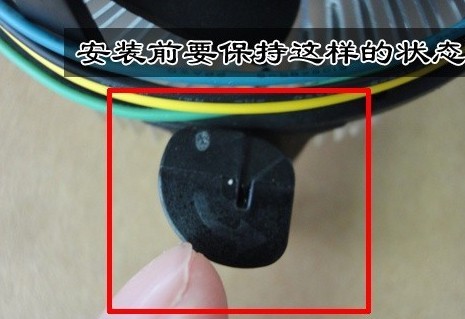

调整CPU风扇的固定方向

将散热器调整到合适的位置，然后将风扇水平放置在处理器护盖上方。扣环周围的扣环柱（尖触角）的底部必须与主板上的四个扣环点对齐。

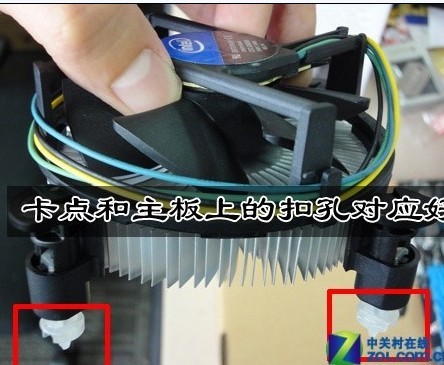

将CPU风扇引脚与主板上的槽口对齐

Intel处理器主板上的按钮孔分布在CPU插槽附近，用户可以通过观察主板轻松地找到。在安装原始的英特尔散热器之前，请确保查看旋转开关是否已完全恢复到其原始位置（原始位置：该点在散热器旁边）。

产品：Core i5 2300（盒）Intel CPU Intel原始风扇安装

第3步：按扣

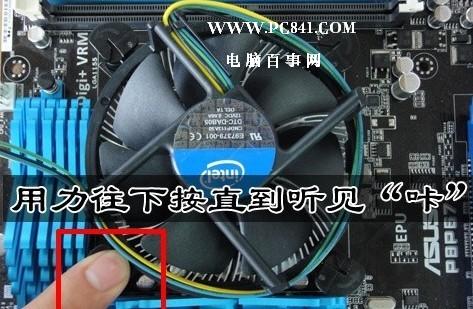

当按下带扣的按钮时，请施加更大的力量。当您听到清晰的咔嗒声时，表示按下成功。

因为散热器紧固件设计有四个紧固件，所以安装紧固件的最佳方法是“对角”压紧安装方法。顺序按压可能会在风扇上造成不均匀的力，从而难以按压其他两个紧固件。

请注意，当您按下带扣的按钮时，您需要施加更大的力量。当您听到清晰的咔嗒声时，表示按下成功。

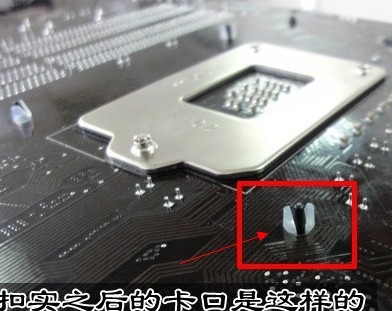

安装CPU引脚后，您可以在主板背面看到效果

安装散热器后，需要将散热器风扇的电源线（风扇的4Pin接口）连接至主板的散热电源接口。

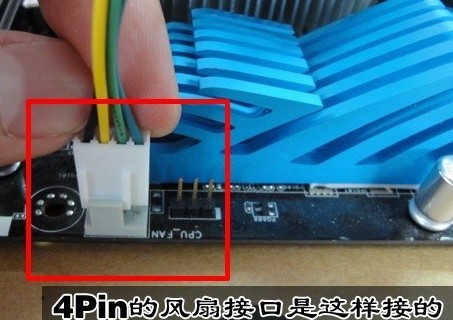

安装后不要忘记4PIN CPU风扇电源

第4步：卸下风扇

要卸下散热器，您首先需要卸下电源线，将风扇电源线与主板分开，然后继续卸下散热器紧固件。

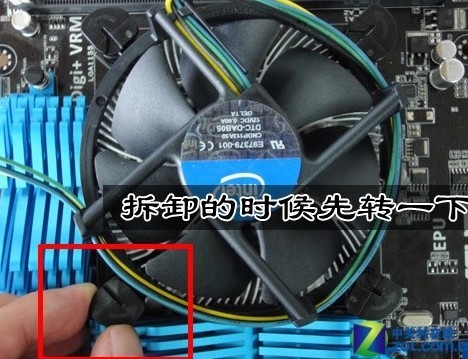

如何卸下散热器风扇

用户学会了同时安装和拆卸散热器。卸下原始的英特尔散热器时，需要注意两点。1.在按钮指示的方向上，将带扣柱顶部的凸起点逆时针旋转至散热器外部。2.旋转带扣柱后，用拇指和食指强行抬起，然后依次取出四个带扣。

◇英特尔（LGA 1155、1156、775接口）原始风扇安装说明：

◆首先，在安装散热器之前进行准备；

◆重置散热器紧固件上的旋钮；

◆对角按下旋钮以固定散热器；

◆卸载处理器时，请确保拔下风扇电源连接器，然后逆时针旋转旋钮以卸下风扇。

产品：Athlon II X3 440（盒）AMD CPU AMD原始风扇安装准备

安装AMD（AM3、AM2 +接口）原始风扇：

AMD冷却风扇相对简单。它采用两点卡扣式设计，与Intel相比，散热器的安装和拆卸大大简化。

第一步：布置散热器的电源线，使电源线尽可能靠近电源插座。

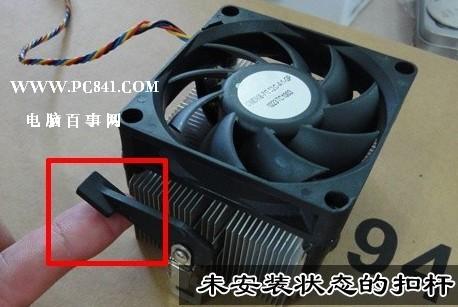

整理散热器的电源线，并观察AMD冷却风扇

第2步：观察AMD固定扣并将压力条恢复到初始位置（如上图所示），使压力条与主板齐平。

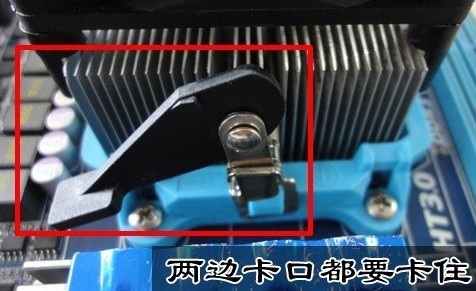

已安装的CPU散热器的压力杆与主板水平

第3步：将散热器两侧的卡扣固定在主板的卡扣上，向上拉并向下按压杠杆，直到完全按下（此时主板再次与主板处于水平位置）。

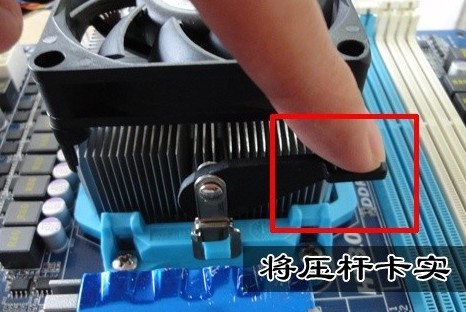

AMD CPU风扇固定效果

第4步：牢固插入冷却风扇的电源接口

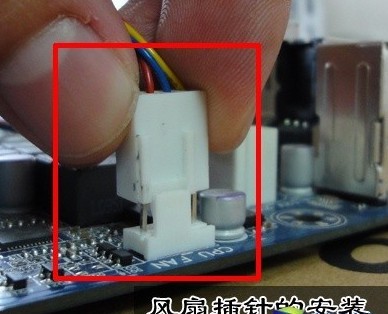

插入冷却风扇的电源接口

注意：在此步骤中，应将电源插座垂直（垂直于主板角度）插入主板电源接口

◇AMD（AM3、AM2 +接口）原装风扇的安装注意事项：

◆首先，在安装散热器之前进行准备；

◆重置散热器固定夹上的杠杆；

◆按下控制杆，扣紧散热器，并垂直插入风扇电源接口；

◆卸载处理器时，必须首先拔下风扇电源连接器，然后向上拉起拉杆以卸下风扇。

产品：Core i5 2300（盒）Intel CPU第三方CPU散热器安装准备

如今，超频者喜欢改装散热器，而第三方散热器具有导热性好，静音效果好的特点。作者将向您介绍第三方CPU散热器的安装方法，选择是NZXT的HAVIK 140双风扇散热器。

第一步：整理散热器的主要零件和配件

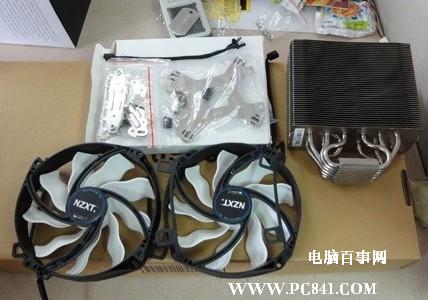

DIY散热器及其配件

散热器及其配件。散热器采用双风扇，散热效果好，风量大。可以根据自己的需要安装双风扇。

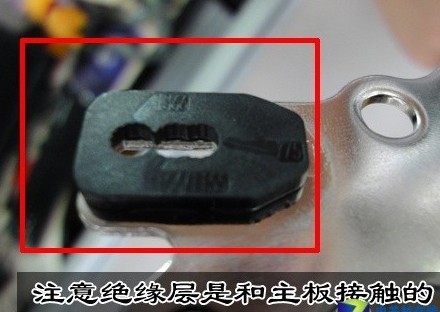

散热器隔热层

该散热器的绝缘层具有处理器接口型号标识，便于用户安装散热器。散热器支持3种类型的接口处理器，因此用户在安装散热器时应选择正确的接口螺钉。

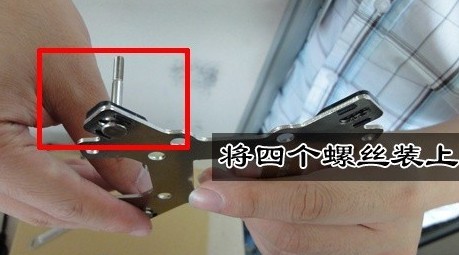

必须将螺钉完全插入后面板插座中，以确保散热器稳定运行。

必须将螺钉完全插入后面板插座中，以确保散热器稳定运行。

产品：Core i3 2100（盒）Intel CPU第三方CPU散热器底座安装

第2步：安装散热器主板的基座

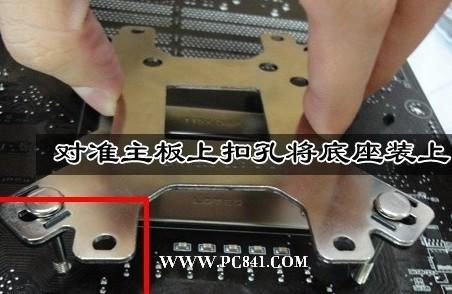

首先将散热底板固定在主板上

底座应与主板上的四个插槽对齐，并且四个螺钉在完全插入之前应与主板上的插槽一一对齐。

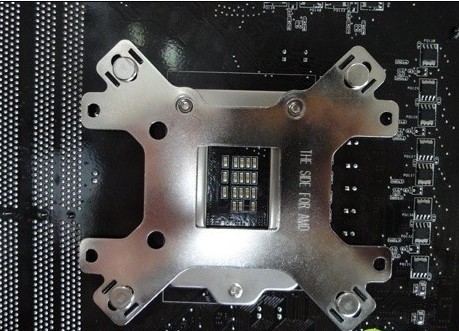

固定散热器在主板背面的作用

在安装底板之后，它应该看起来像这样。

第3步：安装板子的前固定支架

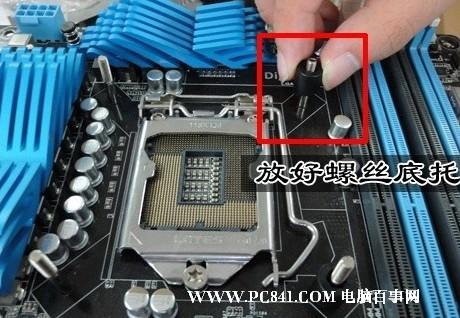

为四个螺钉安装相应的四芯螺钉底部支架。需要耐心地将底部支架一一拧紧。

将主板向前旋转，然后将四颗螺钉和相应的四芯螺钉底部支架水平安装在前侧。需要耐心地将底托架一一拧紧。

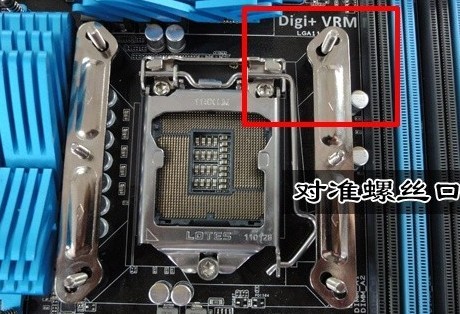

上辅助紧固件

上部辅助带扣，如上图所示。稳定扣的插孔选择需要与底板扣的插孔选择相同，并且需要根据处理器接口的型号进行选择。

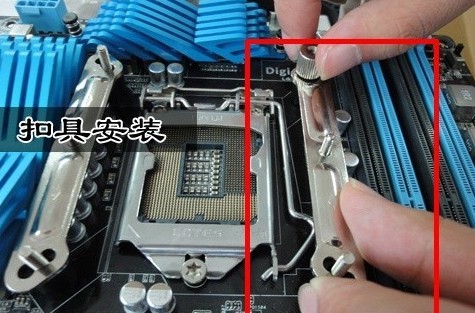

在辅助卡扣边缘的四个固定点上安装固定螺丝

请注意，此步骤是在辅助带扣边缘的四个固定点上安装固定螺钉。

产品：Core i3 2100（盒）Intel CPU第三方CPU散热器安装

第4步：安装散热器

安装散热器时，请先在散热器上均匀涂抹硅脂，然后将其轻轻地放在CPU扣盖上。

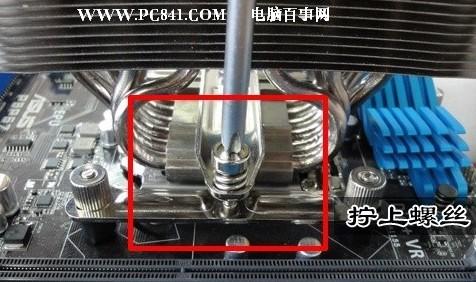

在辅助紧固件上固定CPU风扇

将散热器固定在CPU扣环盖上方，然后用螺丝刀将附件中的扣环盖拧紧到辅助扣环上。

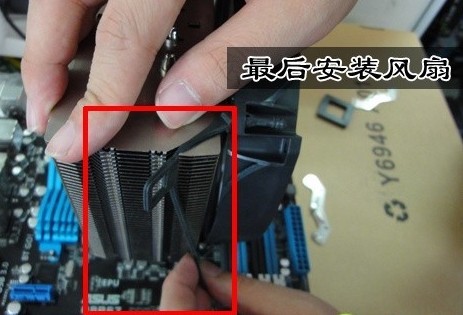

CPU风扇安装

安装风扇。该产品的风扇使用橡胶紧固件。如图所示，只需两步即可安装冷却风扇。

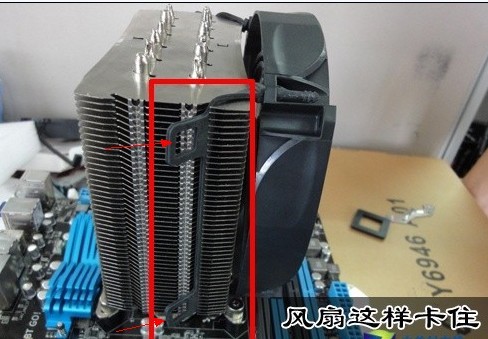

CPU冷却风扇被卡住

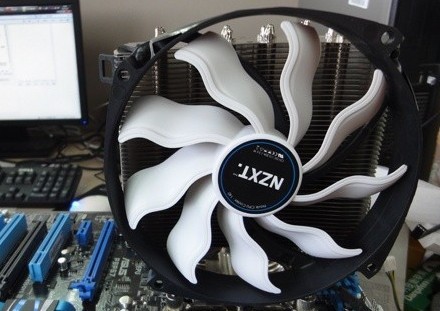

已安装CPU散热器

在安装第三方散热器时，请务必注意，并均匀涂抹所附着的硅脂。硅脂可以在处理器和散热器之间传递热量，并且对散热具有催化作用。

◇关于安装第三方风扇的注意事项：

◆首先，在安装散热器之前进行准备，并整理出与散热器相连的零件；

◆按照指定的接口插入背板的螺钉；

◆修复后面板紧固件和前面板紧固件；

◆首先安装散热器，然后安装冷却风扇，最后拧紧固定散热器的螺钉；

◆将散热器风扇电源垂直连接到主板CPU风扇电源接口。

编辑评论：

在本安装教程中，作者介绍了3种不同的处理器风扇，并详细组织和说明了主流CPU散热器的安装方法。我希望网民能够理解和掌握本文中CPU风扇的整体安装。用于拆卸。刚过夏天，应该及时清理计算机。处理器还应卸下风扇和CPU，以除去灰尘并更换硅脂。良好的散热性能可以使CPU稳定运行。 DIY电脑从头开始，所以我会在这里停止。我希望用户可以掌握今天的课程。
