液晶显示器（LCD）不能显示或显示不正常

摘要：分析LCD电路的特性，提出维护要点，并举例说明CNC LCD的故障排除方法和步骤。

在使用CNC机床时，如果液晶显示器（LCD）无法显示或显示异常，则将无法对整个CNC系统进行调试和操作。

一、液晶显示电路分析

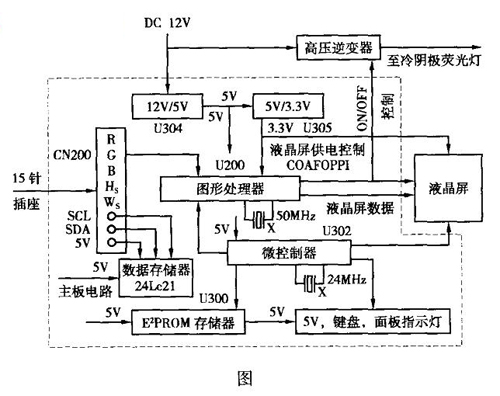

LCD主要由电源，高压逆变器，主板电路和LCD屏幕组成。框图如下图所示。

1。直流电源

通常，CNC主机电源提供12V DC，该电源为LCD主板，12V / 5V DC，5V /3.3V DC DC / DC电路和高压逆变器供电。

2。高压变频器

它将12V DC转换为1600Vpp高压脉冲，这些高压脉冲用于“点亮”冷阴极荧光管以形成液晶显示器的背光。

3。主板电路

主板电路包括12V / 5V，5V /3.3V DC / DC转换电路，微控制器，PROM，即插即用数据存储器，面板按键和指示灯以及与CNC主机的接口插件（CN200），显示图形处理器。

4。液晶屏

液晶显示器的液晶屏由采用薄膜技术的硅晶体管电极和液晶电容器制成。它们在面板的水平和垂直方向上排列成矩阵。每个对应的行（表示为G1 ... Gn）和列（表示为G1 ... Gn）S1…Sn的交集形成一个单位，每三个单位（由颜色组成）构成一个像素。像素的数量n根据液晶的分辨率确定。对于每个单元，都使用薄膜场效应晶体管（TFT）来控制液晶单元的开或关。

显示驱动电路在G线（扫描电极线）上施加选通电压，在S线（信号电极线）上施加信号脉冲电压，以形成有源矩阵行顺序扫描驱动模式。 CNC主机发送的图像信号对信号电极上的信号脉冲幅度进行调制，以实现液晶的灰度。

二、液晶显示器的维护点

根据LCD电路图，波形图和集成电路引脚功能图，分析各单元电路的工作原理，测量各重要点的电压波形和数据，并将其与模型的正常数据进行比较确定有故障的组件。

1。，并应检查高压逆变器单元的电路板和冷阴极荧光灯管本身。

检查每个组件的连接电缆是否正确。接通电源，检测电路各点的电位正常，电路振动，并有高频交流电压输出。使用高压计进行定量检测，也可以使用闪络法或感应法进行定性检测。升压变压器的脉冲高压输出高于1600Vpp，高压逆变器单元电路正常工作。检查冷阴极荧光灯管的输入插头处是否有高压，可以看出冷阴极荧光灯管发生故障。拆解LCD屏幕后，发现原来的冷阴极荧光灯管的两端已严重变黑并报废。用新的冷阴极荧光灯管更换冷阴极荧光灯管后，开机显示正常，故障排除。

在更换冷阴极荧光管时，请注意：（1）由于LCD屏幕是精密部件，因此在更换过程中应小心操作，以防止液晶玻璃破裂；（2）环境应无尘；（3）应标明或记录分解过程；（4）拆装冷阴极荧光灯管时应小心，焊接引线时应动作迅速。防止玻璃过热和破裂；（5）在焊接冷阴极荧光管的引线之前，应在两端的1/3处添加透明的橡胶防震支撑环；（6）处理和组装荧光灯时管引线接头，应注意绝缘，避免高压闪络。
