主板上有图前置音频跳线怎么接？_—

您写的是主板上的标签和机箱插头上的标签是哪个？如果前面的是机箱电缆，为什么会有跳线？而且，您似乎在很多地方都错了

您机箱的前面板仍是HD连接器吗？但是，如果是，则应该没有MIC-VCC和MIC-IN，因此我怀疑它是普通的AC97接口。 LIN和RIN根本没有用。如果您担心出现问题，则可以从机箱上卸下前接口以查看。这两个去哪了？

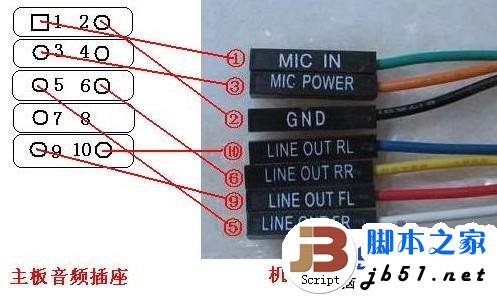

如果这是我所说的，那就是这样：

MIC-IN连接到引脚1

GND连接到引脚2

MIC-VCC连接到引脚3

SPK-R连接到引脚5

SPK-L连接到引脚9

没有其他答案

请注意，某些假冒的号码只是错误地标记了出来。我上一次碰到了。很长一段时间后，我把它取下来看着它。

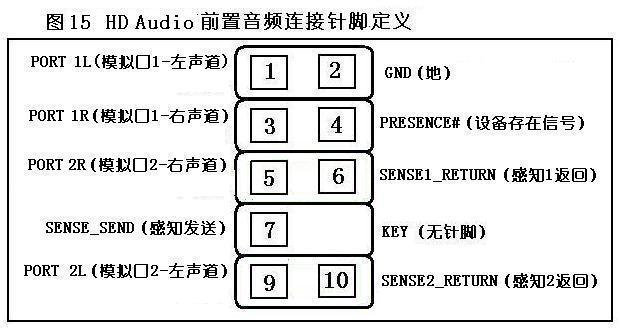

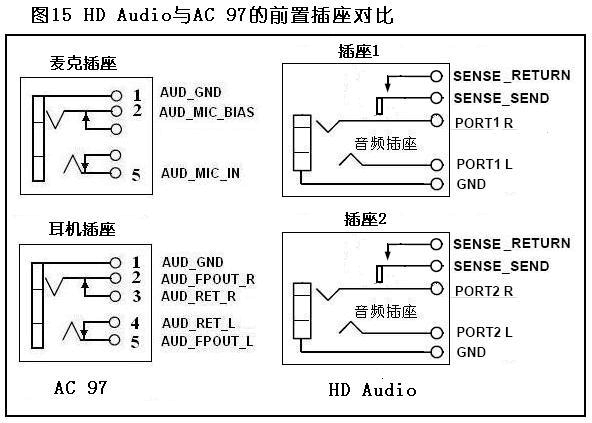

此外，您编写的主板接口定义是用于HD输出的。用于AC97时，仍必须具有其定义。

如果您还有任何疑问，请留言并让我们一起解决。

该东西易于操作，可以前后插入，但是前面板上有麦克风和耳机。您插入并尝试它们是否都对应，那就可以了。如果不正确，只需将其插入即可。确定

看这里：

不能燃烧东西

只有错误的USB插头才能烧东西。

只需遵循插头并将其插入跳线（无孔的插头应朝向没有插针的跳线）

主板上有图片

如何连接前置音频跳线？ _-直接找到AUDIO并插入您的前置音频，看是否有麦克风。如果您拔掉前部的插头，而后部没有声音，则需要两个One跳线来使两组前部音频AUDIO短路。有9个角找到5.6，用一个角将其短路。当您发现9.会使10个角短路时，您将发现：如果发现没有低音或声音输出中没有左右声道之一，请更换并再次短路

前置音频跳线连接方法-您写的是主板上的标签，是机箱插头上的标签？如果前面的是机箱电缆，那怎么会有跳线呢？另外，您似乎有很多地方是错误的。机箱的前面板是否仍带有HD接口？但是如果是这样，就应该没有MIC-VCC和MIC-IN，所以我怀疑它是正常的AC97接口...

主板_-的正面音频接口的连接方法取决于您的主机箱接口。如果它们连接在一起，将很容易连接并且不会插入。常规接口位于音频旁边，然后分散。一个引脚连接到正极5v，第二个引脚连接到地线，三个或四个引脚连接到左音频通道，第五个引脚连接到单独的线。它应该是一条单独的黑线。七个或八个引脚连接到右侧通道。

如何连接前置音频跳线？ _-您使用的机箱是一个技术展览，并且是一个品牌。您可以自己更换电缆。如果您有一定的电子基础，请购买两个3.5音频插头，将地线（GND）连接到最外层，其余的只需焊接，也可以购买音频适配器电缆，两端均为3.5从中间断开，将地线和（GND）接地，相应地连接另一端，然后将插头插入声卡的SPEAKER和MIC。

如何插入前置音频输出的跳线_-1 MIC 2 GND3 +5 4 5 OUTR 6 OUTR7 8 NL9 OUTL 10 OUTL MIC IN●1 2●GND MIC VCC●3 4●+ 5V（未连接） SPK-R●5 6●RIN●7 8 SPK-L●9 10●LIN每个黑点代表一个引脚，您能理解吗？每个引脚的定义：1 MIC_IN前置麦克风输入。 2 GND电源..。

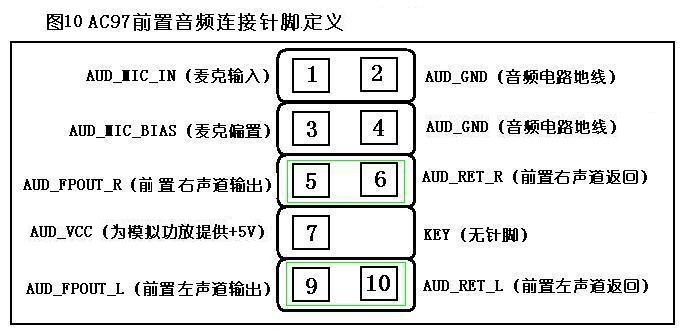

前置音频线1 AUD_MIC_IN前置麦克风输入的连接。 2 AUD_GND接地，用于模拟音频电路。 3 AUD_MIC_BIAS麦克风偏置电压。 4 AUD_VCC滤波器+5 V，用于模拟音频电路。 5 AUD_FPOUT_R输出到右前声道音频信号。 6 AUD_RET_R从前面向右返回...

请问一下主板正面的音频跳线的连接-唯一不会烧坏的东西就是USB烧录错误的USB。只需将插头插入跳线即可（没有孔的插头与跳线相对），没有针的地方就可以使用

前置音频跳线是否有标准的连接方法-操作简便，可以前后插入，但是前面板上有麦克风和耳机，请插入电源并尝试是否全部对应没有问题，如果不正确，将其插入就可以了

如何插入前音频跳线-1 3 5 7 9->引脚序列号...->主板上的引脚2 4 6 8 10->引脚序列号...->主板引脚通用主板前音频接口AUDIO上的音频是根据Intel®I / O面板连接规范设计的。引脚定义（AUDIO）如下：1. AUD_MIC前面板麦克风输入2、AUD_GND模拟音频电路接地...

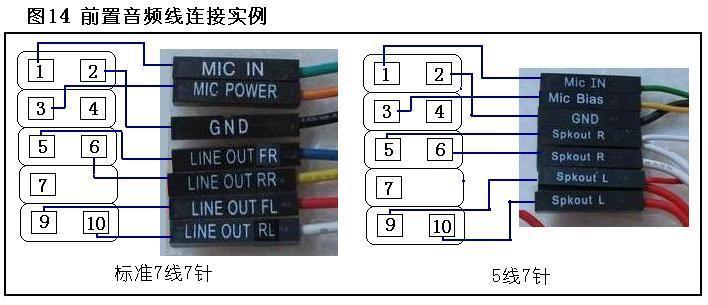

前置音频线连接方法-一个连接器是MIC IN和MIC VCC，对应于主板的MIC_IN和MIC_PWR；仅一个连接器GROUND连接到第一行的MIC_GND；一个连接器是R_OUT和R_RET ---下部AUD_OUT_R和上部AUD_RET_R分别具有连接器L_OUT和L_RET ----下部AUD_OUT_L和上部AUD_RET_L
