主板acpi 隐形的管家——EC的EC控制器芯片芯片手册

笔记本具有台式计算机所没有的许多有趣功能：合上盖子并走开的便利性，睡眠时神秘的呼吸灯，漂亮的键盘灯等。关闭，那么谁来控制它们？绝对不是CPU，这也会使Windows和其他操作系统失去执行能力，也可以消除它们。这个看不见的管家就是EC。

EC简介

几乎所有笔记本电脑的主板上都有一个小家伙：EC（嵌入式控制器），这是一个小型的16位芯片，与服务器中的BMC相似，可以控制笔记本电脑的各个方面。它最初是从笔记本计算机的键盘控制器中诞生的，现在在笔记本计算机的后面有许。为什么充电指示灯点亮？ EC在适当的时间点亮它；风扇为什么旋转得很厉害？ EC认为您的CPU太热；各种功能键和小灯也应归功于它。即使关闭后，EC仍会不知疲倦地工作，其特殊功能也是笔记本电脑制造商关注的重点。

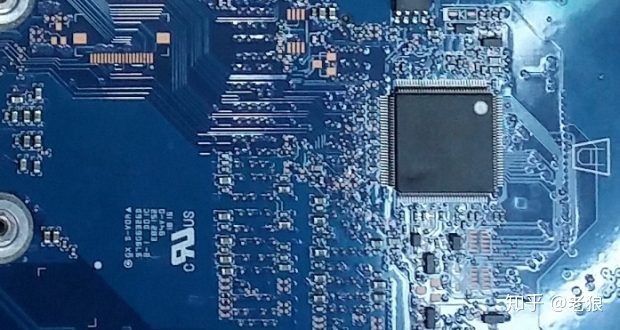

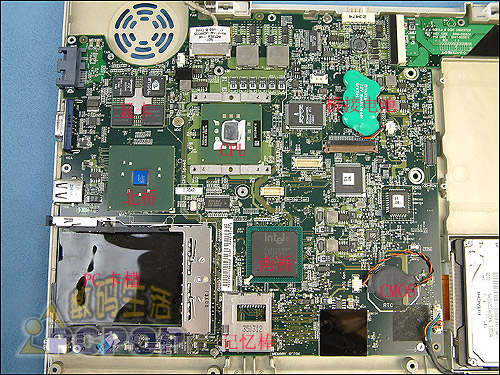

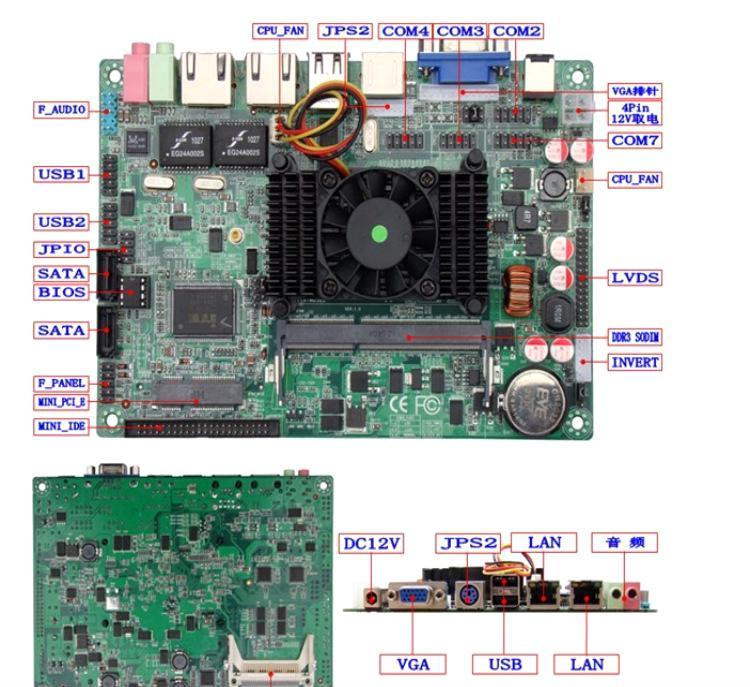

市场上有很多EC控制器，包括ENE，ITE，Nuvoton和SMSC播放器。通常将其焊接在笔记本主板上：

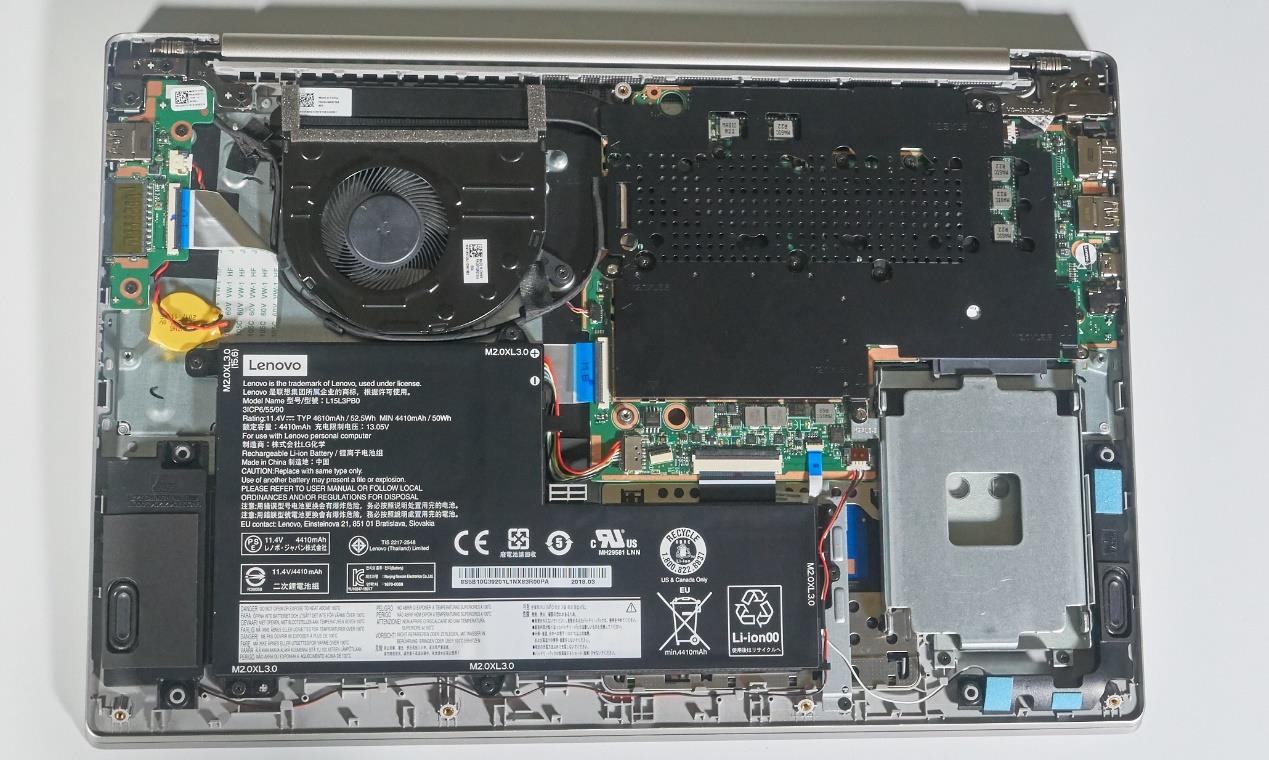

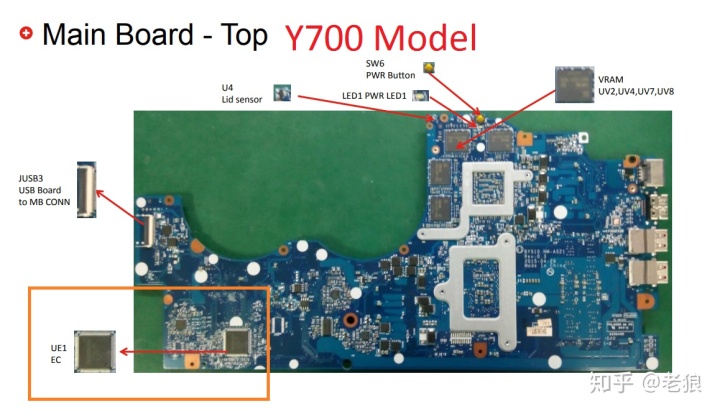

Lenovo Y700 EC的位置在左下角

它具有自己的固件，但是主板制造商通常将此固件称为EC BIOS，这有点令人困惑。相应地，笔记本主板的是EC章，中间至少有一页或两页：

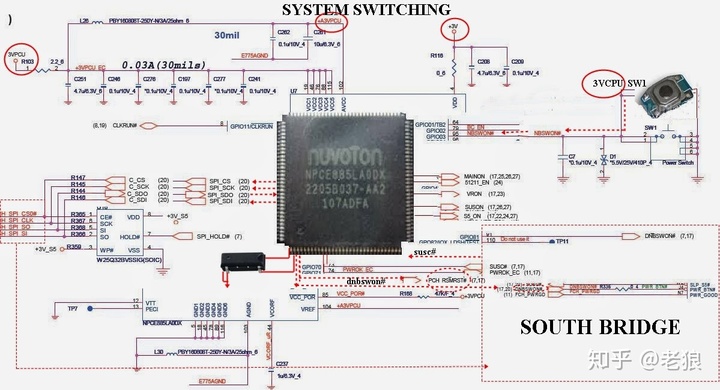

一个简单的例子

我将ENE的EC控制器芯片手册放在参考书1中，对细节感兴趣的学生可以参考它。

EC的工作方式

EC和BIOS之间的合作非常紧密。 EC通过BIOS的ACPI表将需要​​报告的信息和方法报告给操作系统，并与之交互。

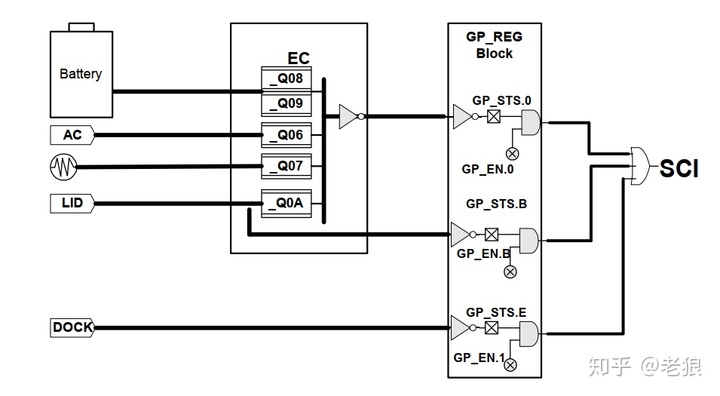

典型的信息交流渠道是这样的：

92dfecd2b1422168b6f8b64bf6f1acca

它在ACPI表中的性能为：

Device (EC0) {
Name (_HID, EISAID(“PNP0C09”))
Method (_CRS) { … }
Name (_GPE, 0 )
Method(_Q06) { … }
Method(_Q07) { … }
Method(_Q08) { … }
Method(_Q0A) { … } // EC uses GPE0
// Adapter event
// Thermal event
// Battery event
// LID event

从该示例中可以看到，电池警报，交流电源插件，温度传感器报告和LID（笔记本电脑盖）信息首先报告给EC的不同Q，然后将EC连接到ACPI GPE和GPE触发器将生成SCI，这时操作系统将知道。产生一个事件。收到SCI后，操作系统将检查GPE，以查看是谁触发了该事件。发现它是GP_STS0之后，它将知道生成EC的时间，然后它将检查EC的Q0x以查看它是否为EC。根据该图找出导致事件的哪个引脚，最终找到事件的产生者，并相应地处理消息。

似乎很难理解！好吧，让我们进行案例研究。

打开/关闭笔记本电脑盖案例研究

让我们简化上图：

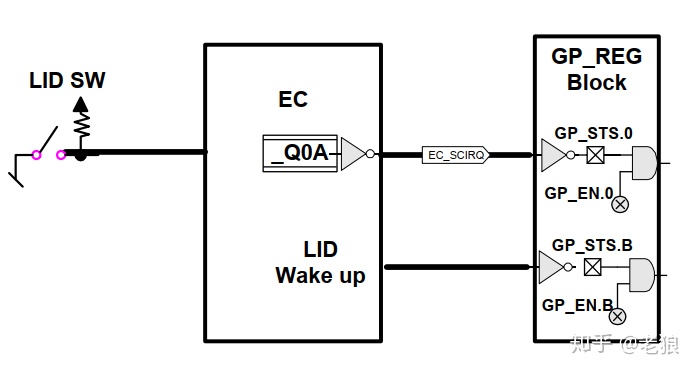

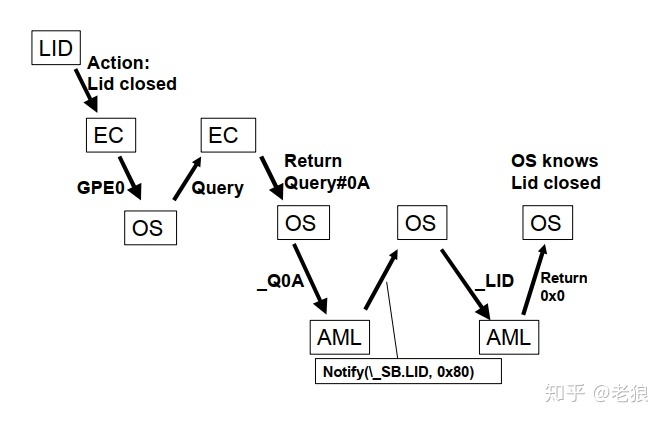

关闭笔记本电脑，EC触发GPE。 OS收到GPE，检查了GP_STS，发现它是由GPE0触发的，并且知道它是由EC引起的。拜访EC并得知这是Q0A。通过_LID关键字和PNP，可以知道这是盖子信息，并且可以知道盖子已关闭。

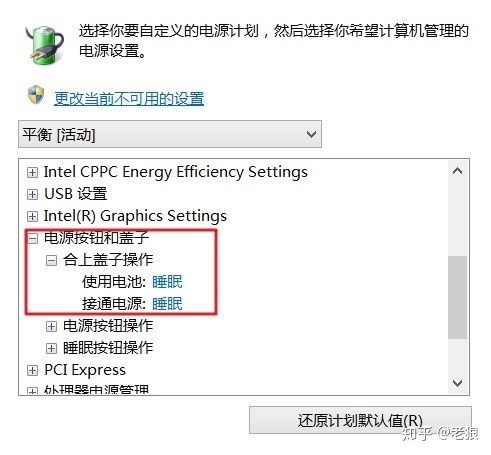

然后检查用户的电源管理策略并进行相应处理：

有关详细信息，请参阅我的这篇文章：

老狼：当我合上笔记本计算机的盖子时会发生什么？潜在的机制是什么？

2.打开盖子后，GPEB将触发唤醒相关动作。

结论

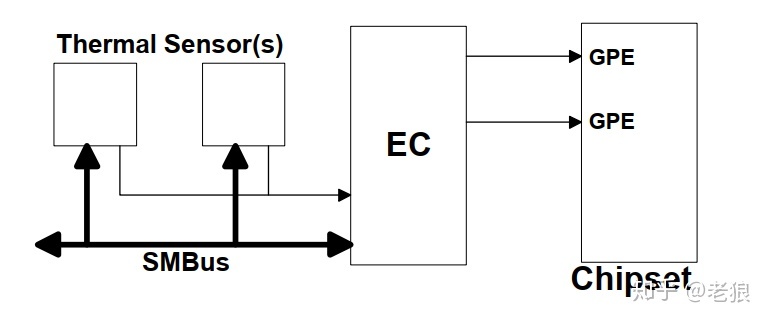

不仅LID，而且各种温度传感器也首先通过EC：

已插入AC，并且EC也触发了开关电源策略。即使在某些笔记本电脑中，AC插头旁边的小LED灯也由EC控制。

EC在笔记本计算机中是如此重要。为了制定自己的不同产品策略并开发新颖的功能，制造商经常使用EC。 EC确实是笔记本中看不见的管家！

其他相关文章：

老狼：按下电源按钮后会发生什么？电脑如何正常开机？

老狼：按下电源按钮后会发生什么？如何关闭计算机？

老狼：重置后发生了什么？将其关闭后再打开又有什么区别？
