[中关村]华硕Z370评估：在作者先前发布的安装教程中，许多朋友说主板跳线是整个安装过程中最困难的部分。实际上，您可能找不到窍门。今天，作者的目的是确保所有阅读我的文章的学生都能立即学习，并且将来可以轻松解决安装主板跳线的问题。无需阅读手册或寻求帮助。

由于每个人使用的主板品牌不同，跳线设计也不同，所以笔者以前的方法一直是让您检查手册，但实际上很多手册都不清楚，这并不容易对于新手玩家。了解。

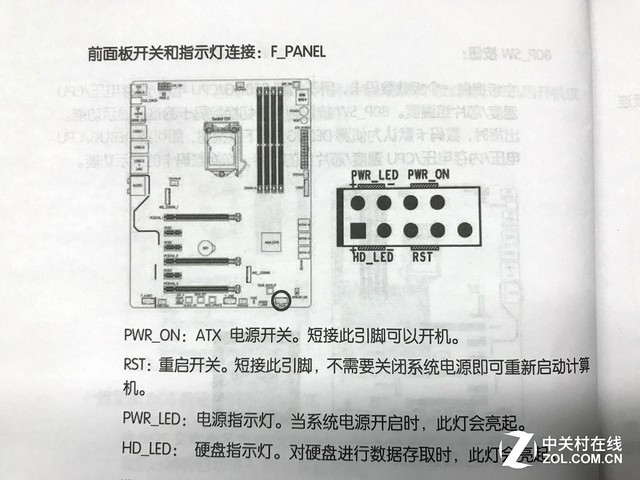

主板手册

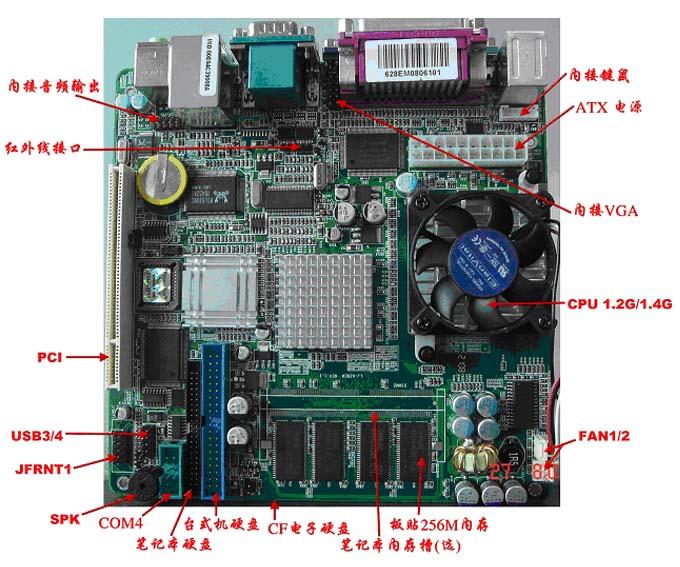

接下来，作者将分为三个部分来详细说明主板跳线问题。

单击以查看过去的内容

品牌：华硕主板2前面板跳线

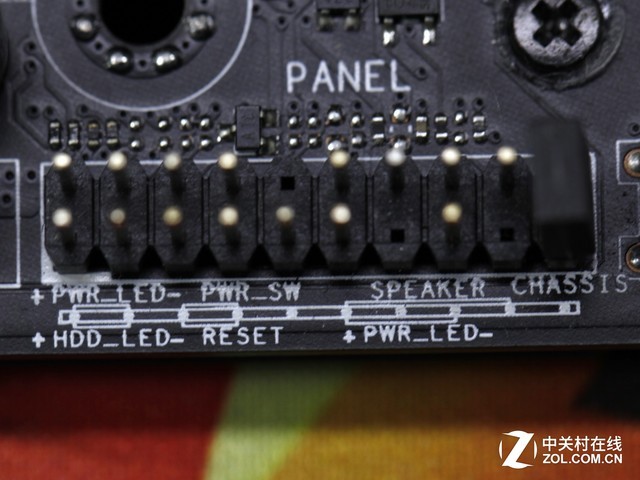

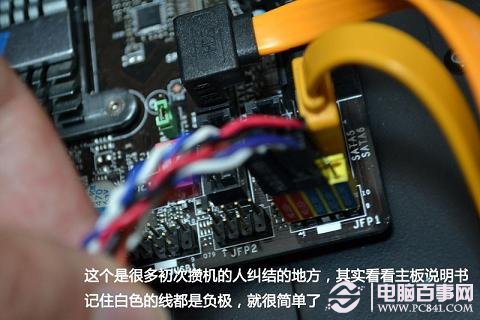

首先，最重要和最令人困惑的前面板跳线。一般而言，前面板跳线称为FrontPanel。某些主板缩写为F_Panel，JFP1或Panel等。外观通常仅为下图。左侧有9个引脚，右侧有JFP2（数字1、2是序列号）。

FrontPanel

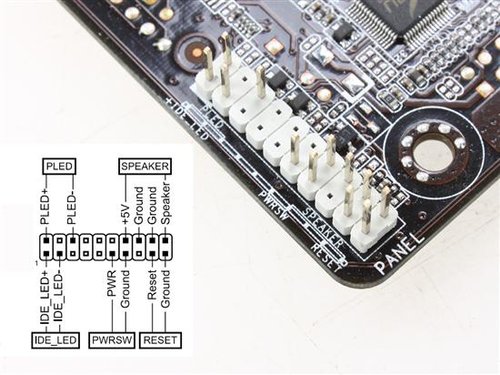

通常来说，主板前面板上的跳线附近会出现一个徽标，如上图所示（白形字符串）。这个小图中的每个白点代表一对针脚，文字标记在顶部。一行，底部是最底行。

这里可以与别针组合。

左侧是电源指示灯，右侧是电源按钮

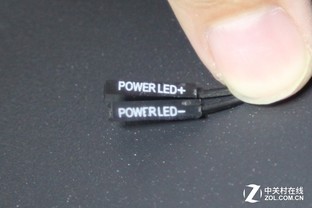

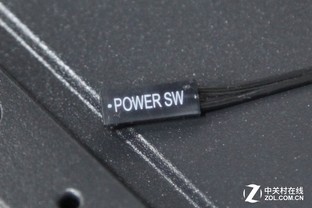

电源指示灯是发光二极管，因此必须区分正极和负极。 POWERSW表示开关，无需区分正极和负极。主板上的缩写PWR（或PWR_BTN）是电源的含义，有时您需要猜测一下。

硬盘指示灯

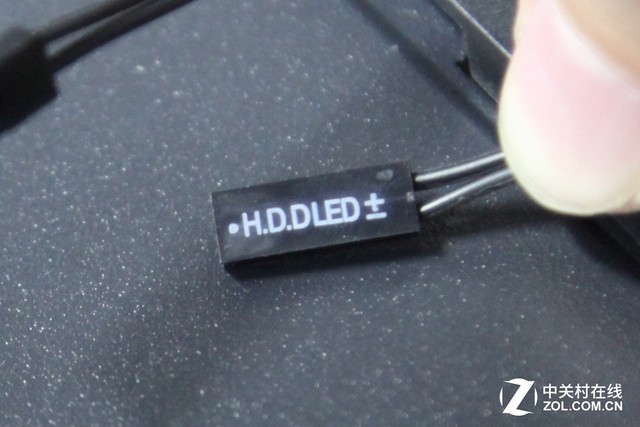

硬盘的英文是HDD。此处的指示灯用于硬盘。旁边的“地球”一词代表正极和负极，需要根据母板上的位置插入它们。 RESET重置按钮（或缩写为RST_SW）的引脚与电源按钮相同，无需考虑正极和负极。

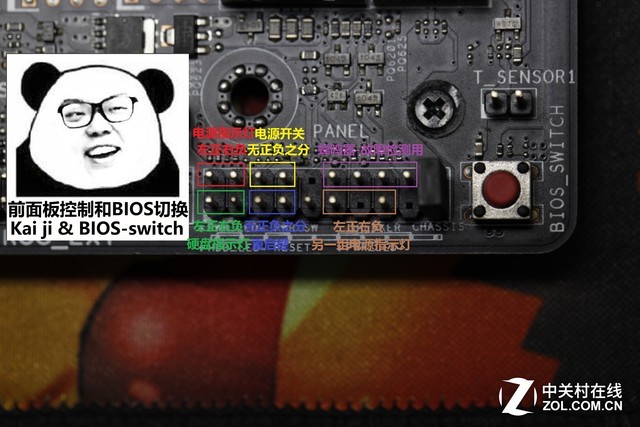

一个图片流

上图说明了相应引脚的位置。单击以查看大图，它应该很容易理解。目前，市场上大多数主板都采用这种格式的跳线连接器。左侧的9个针脚是最常用的。是的，电源指示灯，电源开关，硬盘驱动器指示灯和重新启动按钮布置在双行中。如果未标记正极和负极，则可以尝试先跟随左侧的正极和右侧的负极。

品牌：华硕主板3USB跳线

当前，常用的接口主要是USB2.0接口和USB3.0接口（还有称为USB3.1Gen1的主板，它们实际上是相同的。）

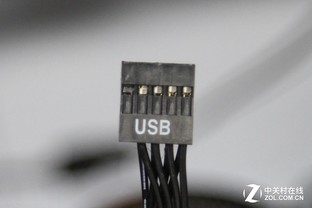

前置USB跳线接口

上图左侧的

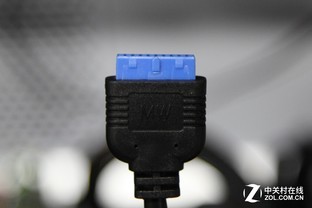

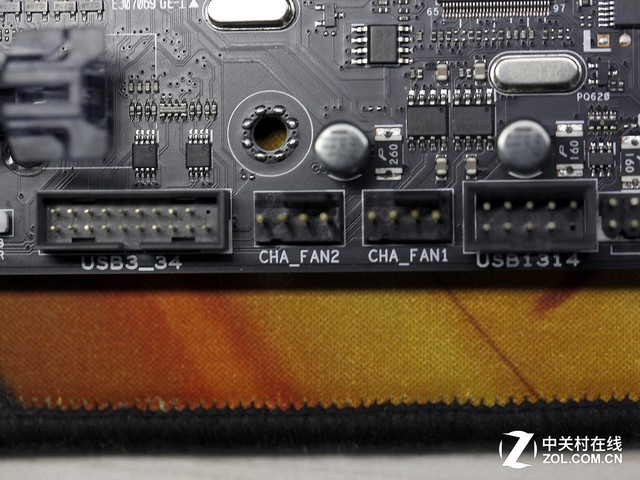

USB3_34代表USB3.0跳线接口，结尾号3、4代表序列号，可以扩展为两个USB3.0接口。注意防呆搭扣的设计和漏针的位置。

右侧的USB1314是USB2.0接口，也有一个缺失的引脚，但是该缺失的引脚在右下角，而1 3、14也代表序列号。一定要注意有一个类似于此跳线的1394接口。输出电流和电压不同，请不要混淆。

左侧为USB3.0，右侧为USB2.0

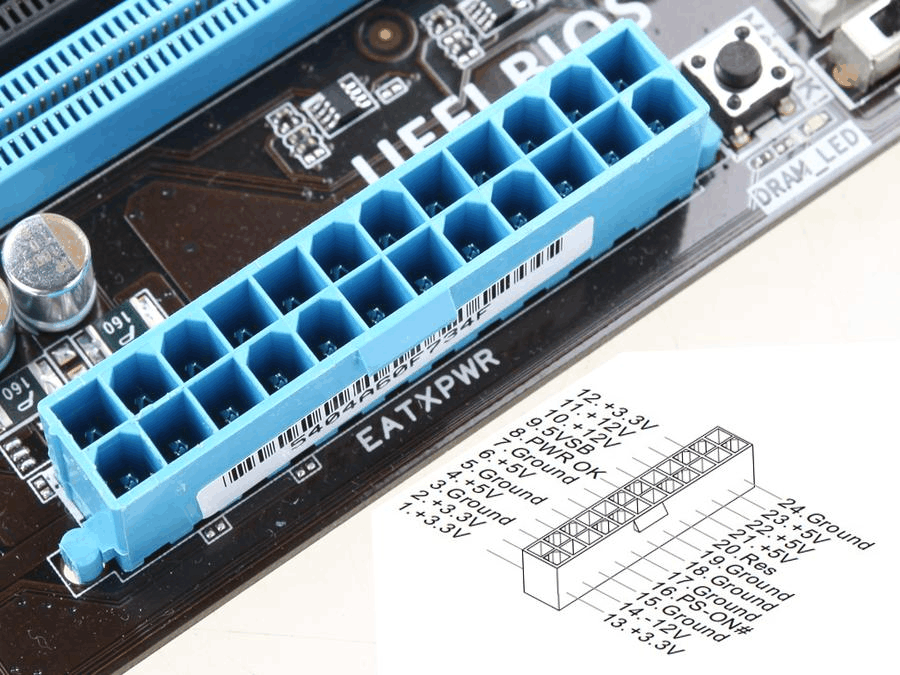

USB3.0跳线接口通常位于主板右侧的24针电源附近，USB2.0接口与跳线通常位于主板的底部边缘在前面板上。

品牌：华硕主板4音频跳线

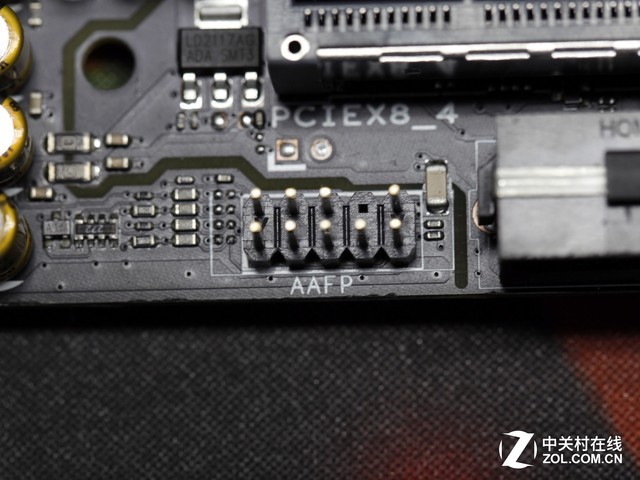

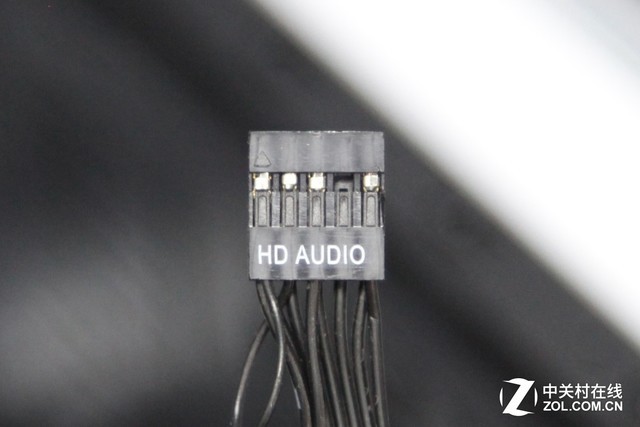

音频接口还有一个非常重要的跳线，通常标记为AAFP。通过连接此端口，可以启用前面板上的3.5mm插孔。它也是9针跳线接口。区别在于它丢失了。针的位置是右上角的第二个。这可以与USB2.0跳线接口区分开来。

前置音频接口

引脚上也有明显的功能。将在圆圈中画一条线，以使该接口中的两个引脚短路。

前置音频接口

这些字母通常标记为HDAUDIO或AAFP等，它们位于主板左下角的音频区域。一些主板有分隔线以划分音频区域。

好的，这就是我想说的。如果您还有任何疑问，请直接在下面的评论部分提出，然后选中“ @Author”。
