AMD公司的主要CPU系列型号有哪些？英特尔公司介绍

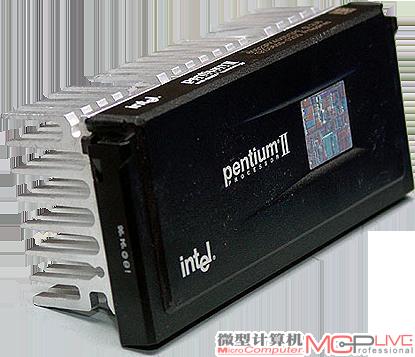

英特尔的主要CPU系列型号是：Pentium Pentium Pro Pentium II Pentium III Pentium Pentium4EE Pentium-m Celeron Celeron II Celeron III Celeron IV Celeron Xeon，等等。AMD的主要CPU系列型号是：K5 K6 K6-2 Duron Athlon XP Sempron Athlon64 Opteron等。3、接口类型我们知道CPU需要通过接口连接到主板才能工作。经过这么多年的发展，CPU采用针型，卡型，接触型，针型等。但是，当前的CPU接口都是针式接口，对应于主板，也有对应的插槽类型。 CPU接口的类型不同，并且插槽的数量，体积和形状已更改，因此它们不能相互混合。 Socket775 Socket 775，也称为Socket T，是英特尔LGA775封装CPU应用程序中当前使用的接口。当前，采用LGA775封装的Pentium4、Pentium EE和Celeron CPU使用此接口。与以前的Socket 478接口CPU不同，Socket 775 CPU的底部没有传统的引脚。而是有775个触点，不是针型而是触点型。

通过接触相应的775插座中的775接触针来传输信号。 Socket 775接口不仅可以有效地提高处理器的信号强度和频率，而且可以提高处理器的良率，降低生产成本。随着Socket 478逐渐淡出，Socket 775将成为将来所有Intel台式机CPU的标准接口。 Socket754 Socket 754是2003年首次发布AMD64位台式机平台时的CPU接口。目前，有754个CPU引脚的低端Athlon 64和高端Sempron。随着Socket 939的普及，Socket 754最终将消失。 Socket939 Socket 939 AMD于2004年发布的64位桌面平台接口标准。目前，使用该接口的高端Athlon 64和Athlon 64 FX具有939 CPU引脚。 Socket 939处理器不能与以前的Socket 940插座混合使用。但是，Socket 939仍使用相同的CPU风扇系统模式。因此，以前用于Socket 940和Socket754的风扇也可以用于Socket 939处理器。

Socket940 Socket 940是最早发布的AMD 64位接口标准。它具有940个CPU引脚。当前使用此接口的是服务器/工作站使用的Opteron和原始的Athlon 64 FX。随着新的Athlon 64 FX使用Socket 939接口，Socket 940将成为Opteron的专用接口。 Socket603 Socket 603更。它应用于英特尔的高端服务器/工作站平台。使用此接口的CPU XeonMP和早期Xeon具有603个CPU引脚。具有Socket 603接口的CPU可以与Socket 604插槽兼容。 Socket604与Socket603类似。 Socket 604仍在Intel高端服务器/工作站平台中使用，使用此接口CPU 800MHz FSB Xeon。 Socket604接口的CPU与Socket 603插槽不兼容。 Socket478 Socket 478接口是当前Pentium系列处理器采用的接口类型，具有478针。

Socket 478处理器的面积很小，并且其针脚布置得非常紧密。英特尔的Pentium系列和P4 Celeron系列都使用此接口。该接口也称为Socket 462，目前是AMD的Athlon XP接口，具有462针脚，可以支持133MHz FSB。 Socket423 Socket 423是原始奔腾处理器的标准接口。 Socket423的扩展卡设备完全兼容。它使用的不是Intel P6GTL +总线协议，而是Digital的Alpha线路协议EV6。 EV6体系结构是一种更高级的体系结构。它采用多线程点对点拓扑，并支持200MHz的总线频率。英特尔4004英特尔4040英特尔8086英特尔8088 80186 80286 80386 80486奔腾（Pentium）奔腾Pro奔腾II赛扬（Celeron）奔腾III（奔腾III）奔腾4（奔腾奔腾至尊版）赛扬D（赛扬IntelCore Duo IntelCore Duo奔腾双核Extreme版本Intel Core IntelCore Quad Celeron双核Intel Celeron Duo笔记本计算机CPU Pentium III Mobile Pentium Mobile与移动版本Pentium（IntelCore Duo）不同（IntelCore单核（IntelCore Solo）Pentium双核Atom超低功耗处理器（Atom） Celeron双核Intel Celeron Duo服务器CPU Pentium II Xeon（Pentium II Xeon）Pentium III Xeon（Pentium III Xeon）Xeon（Xeon）Itanium（Itanium）Teng 2（Itanium amdcpu模型百科全书）AMD Athlon 64 FX-55 AMD Athlon64 FX- 55是ClawHammer内核，实际工作频率为2600MHZ，一级缓存为128K，二级缓存为1M，外部频率为200MHz，采用0.13 Micron技术，额定电压为1.5V，接口类型为Socket 939，并支持双通道DDR 400内存。

AMD Athlon 64 FX-55是2004年10月推出的旗舰处理器产品。它仍使用130纳米制造工艺。与Athlon 64 FX-53相比，频率增加了200MHz，其他参数没有太大变化。它改进了ClawHammer内核，以支持双通道DDR400。在未来的日子里，估计AMD将推出90纳米处理器产品，而FX-55可能会成为该系列中最高端的CPU。 。 AMD Athlon 64 FX-53的实际工作频率为2.40GHz，L2高速缓存为1MB，并且该内核与采用0.13微米制造工艺并通过Socket939接口的双通道DDR内存控制器集成在一起。 ，前端总线为200MHz。 AMD Athlon 64 FX-51这款台式机Athlon64 FX51具有最高64位寻址能力，支持双通道DDR400，最高1M L2缓存等。性能非常好，但是由于功耗过大，价格昂贵它太高了，所以很少有人在乎它。具有s940接口的AMD Opteron 244 AMD Opteron（光学龙）处理器具有三种不同的系列可供选择：100系列（单通道），200系列800系列（高达L2高速缓存1M FSB 800MHz处理技术0.13主频率1.5- 2.0G接口类型SOCKET 940 AMD Opteron 240 AMD Opteron 242 AMD Opteron 246 AMD Athlon 64 4000+ Athlon 64 4000+ Socket 939处理器采用0.13微米工艺，工作频率为2.4GHz，工作电压1.5v，配备1MB二级缓存。

支持32位和64位台式计算机；它还支持Cool'n'Quiet低能耗技术，配备增强的病毒保护技术（EVP）功能，可以提供更高级别的集成安全性，以检测和阻止某些恶意病毒，计算机蠕虫和木马的传播。二级缓存1M FSB 400MHz处理技术0.13主频率2.0-3.0G指令集MMX（+），3DNow！ （+），SSE，SSE2接口类型SOCKET 939 AMD Athlon 64 3500+（Winchester内核）AMD Athlon 64 3500+（Winchester内核）是Winchester内核，实际工作频率为2200MHZ，主缓存为128K，辅助缓存为高速缓存为512K，外部频率为200MHz，采用90米制程，额定电压为1.5V，接口类型为Socket939，并支持双通道DDR 400 L2高速缓存512KB FSB 400MHz制程技术0.09主频率2.0-3.0G指令集MMX（+），3DNow！ （+），SSE，SSE2接口类型SOCKET 939 AMD Athlon 64 3200+（Winchester内核）AMD Athlon 64 3200+（Winchester内核）是Winchester内核，实际工作频率为2000MHZ，主缓存为128K，辅助缓存为为512K，外部频率为200MHz，采用90米制程，额定电压为1.5V，接口类型为Socket939并支持双通道DDR 400 AMD Athlon 64 3000+（Winchester内核）AMD Athlon 64 3000 +（Winchester核心）是Winchester核心，实际工作频率为1800MHZ，一级缓存为128K，二级缓存为512K，外部频率为200MHz，采用90米制程，额定电压为1.5V，接口类型为Socket939，并支持双通道DDR 400 AMD Athlon 64 3400+（羊角锤内核）AMD Athlon 64 3400+微处理器采用Socket 754引脚，内置128 KB容量的L1缓存（64 KB指令64KB数据） ）和1 MB容量的二级缓存，支持64位单通道DDR400 2 00内存，功耗为89瓦，每千个单价为417美元。

L2高速缓存1M FSB 400MHz处理技术0.13主频率2.0-3.0G指令集MMX（+），3DNow！ （+），SSE，SSE2接口类型SOCKET 754 AMD Athlon 64 3000+（纽卡斯尔内核）Athlon 64 3000+微处理器采用Newcastle内核，其实际频率为2GHz，采用0.13微米工艺，并集成了1亿500千个晶圆管，包含512 KB全速L2高速缓存，使用Socket 754引脚，支持64位单通道DDR400 200内存，工作电压1.5 L2高速缓存512KB FSB 400MHz处理技术0.13主频率2.0-3.0G指令集MMX（+），3DNow！ （+），SSE，SSE2接口类型SOCKET 754 AMD AthlonMP 2400+ Athlon MP2400 +采用SOCKET接口，FSB266MHZ，0.13um工艺制造，主频率为1.866MHZ，辅助缓存为256K。 Athlon MP2400 +的Smart MP技术是AMD多处理器平台的主要功能。因为它可以增加两个中央处理器，芯片组和内存系统之间的数据传输量，所以可以大大提高整个平台的性能。

本文来自电脑杂谈，转载请注明本文网址：
