主板维修基础之主板接口知识详细图解：用鲁大师检测硬盘接口

[1]使用Lu Master来检测硬盘接口为sata2。这可以反映出主板是支持sata3还是仅仅反映硬盘确实是sata2接口。 [2] SATA接口：SATA是SerialATA的缩写，即串行ATA。它是一种计算机总线，其主要功能是在主板和大量存储设备（例如硬盘和光盘驱动器）之间传输数据。这是一种新型的硬盘接口，与串行PATA完全不同。由于数据的串行传输而得名。 SATA总线使用嵌入式时钟信号，并具有更强的纠错能力。与过去相比，它最大的区别在于它可以检查传输指令（而不仅仅是数据）。如果发现错误，将自动更正。在一定程度上提高了数据传输的可靠性。串行接口还具有结构简单和支持热插拔的优点。

有关主板维修基础知识的主板接口知识的详细说明：主板是计算机最重要的主要部分。它提供了各种接口以连接到各种组件。主板接口很多，更新非常快。在CPU接口方面，英特尔从LGA开始。从775升级到LGA 1366，AMD还从AM2升级到AM2 +和AM3接口。其他诸如将内存从DDR升级到最新的DDR3，CPU电源接口也已从4PIN扩展到8PIN。本文将详细介绍主流主板上的各种接口。这些知识是主板维修的基础。

内存接口通常位于CPU插槽附近。用户只需插入合适的内存类别即可正常使用（有关主板支持的内存的信息，请参阅主板手册）。图为DDR3 DRAM插槽。支持的内存类别是DDR3内存。 I / O接口背板扩展I / O

CPU接口

某些主板上的PS / 2端口可能没有颜色标记。不用担心，插入错误的端口不会损坏设备，但是此时鼠标和键盘将无法工作，并且计算机可能无法启动。非常简单，更换鼠标和键盘界面绝对正确。前面提到的USB-PS / 2适配器VGA显示器

首先，CPU接口部分。目前，PC上只有Intel和AMD生产的两个CPU。它们使用不同的接口，并且同一品牌的CPU也具有不同的接口类型。

访问技嘉网站，下载带有详细插图的电子版手册。

英特尔：

1是同轴音频接口。一些带有数字接口的扬声器会使用它。 2是光音频接口。与上述相同，某些扬声器具有光学音频接口。后者也是音频接口。其中四个连接到扬声器。当前的主板支持八个扬声器。例如前置，中置和后置扬声器，沉重的低音，

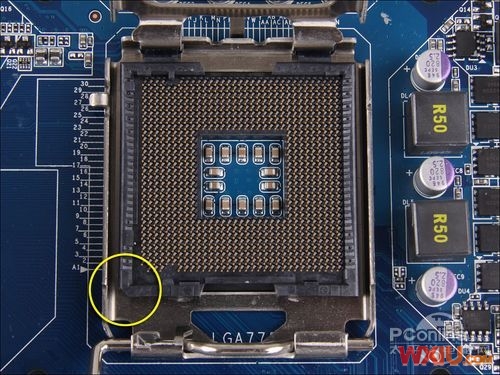

英特尔的LGA 775接口

1、TPM是连接到数百个端口的加密模块，大多数人不使用它。它们用于商用计算机主板或服务器。2、TPM安全芯片是指符合TPM（可信平台模块）标准的安全芯片。它可以有效保护PC，

IntelLGA 1366和LGA 1156接口

Intel的CPU使用三个接口：LGA 775、LGA 1366和LGA1156。除了使用LGA 1366接口的Core i7系列之使冷却效率和风扇噪音达到平衡。

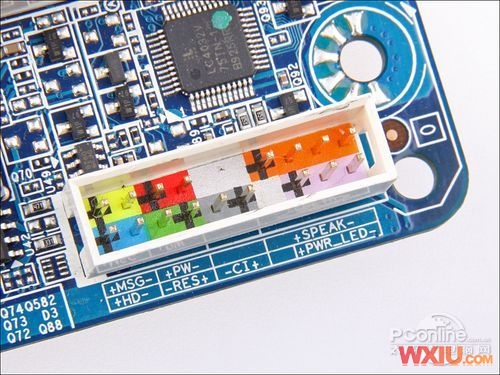

机箱接线位置

上图中的彩色引脚是机箱的接线部分。接线时要注意正负位置，一般黑/白为负，其他颜色为正。其中，PW代表电源开关，RES代表重启按钮，HD代表硬盘指示器，PWR_LED代表电源指示灯，而发言代表PC扬声器。 MSG代表信息指示灯，该指示灯连接到机箱的HD_LED上，以显示是否有数据通过IDE或SATA总线传递。

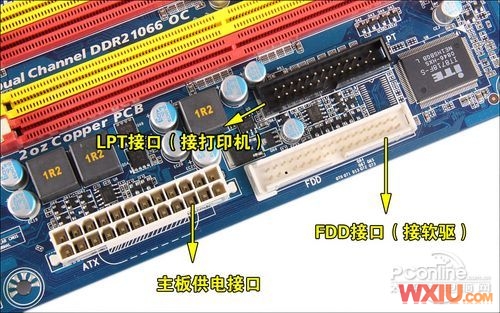

24pin主板电源接口等

当前，ATX主板的最新规范是ATX 12V2.31。从ATX 12V2.0开始，采用双12V电源设计。主板的电源接口已从传统的20PIN升级到24PIN，与传统的20PIN电源兼容。由于图形卡的功耗在增加，因此需要外部12V电源。为了避免高功耗的图形卡和CPU涌入电压，设计了12V电源方案。如果您不使用大功率图形卡，则只有20PIN没问题。此外，LPT和FDD接口已基本取消，普通用户无需使用它们。

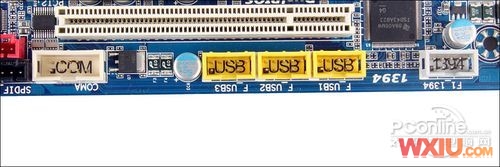

前后接口接线位置

图中的接口是前/后USB接口的连接点。高端母板还提供了人性化的设计，可以防止由于连接错误的电缆而损坏母板。通常，用户可以连接电缆，请参阅主板手册。两端的白色是COM端口和IEEE 1394端口。

主板外部接口简介：

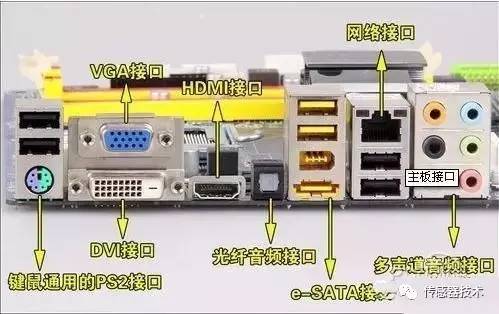

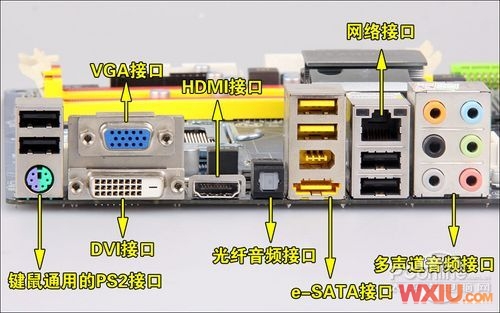

集成主板的外部接口

VGA，DVI和HDMI都是用于连接显示器的视频接口。 VGA传输模拟信号，DVI和HDMI可以传输数字信号，支持1080P全高清视频。与DVI相比，HDMI的主要优点是它可以同时传输音频数据，并且视频数据的传输没有差异。此外，还有一个新兴的视频接口，称为“ DisplayPort”接口，称为DP接口，也可以传输音频。

上图中还有一个光学音频接口。许多朋友只知道它是一个光接口，却不知道它的用途。可以插入光网络电缆吗？答案是否定的。该接口仅传输高端音频设备的音频信号。

e-SATA不是独立的外部接口技术标准。简而言之，e-SATA是SATA的外部接口。具有e-SATA接口的计算机可以直接从外部将SATA设备连接到系统。无需打开机箱，但是由于e-SATA本身没有电源，因此它也需要SATA设备的外部电源。在这种情况下，仍然需要打开外壳，因此对于普通用户来说几乎没有用。

E-SATA是IEEE 1394接口。 IEEE 1394接口的最大优点是接口带宽相对较高。一生中最常用于高端摄影器材。这部分应用程序本质上很小。加上更多的用户采用USB接口来传输存储卡上的数据。因此，对于大多数用户而言，很少使用IEEE 1394接口。

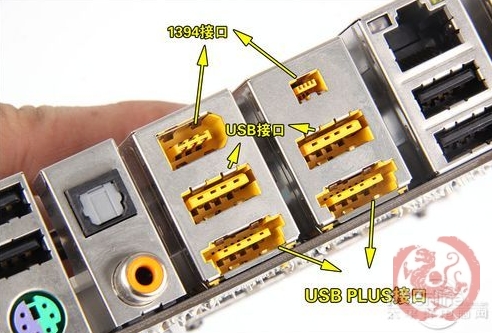

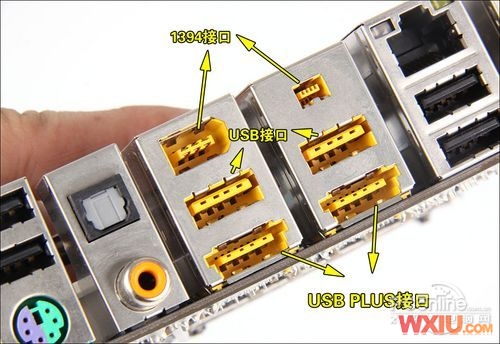

USB2.0与e-SATA USB PLUS接口结合

请注意，上图底部的两个端口不是e-SATA，而是结合了USB2.0和e-SATA的USB PLUS端口，其外观比e-SATA厚。爱国者于2009年发布了USB PLUS接口，以解决e-SATA不提供电源的缺陷。

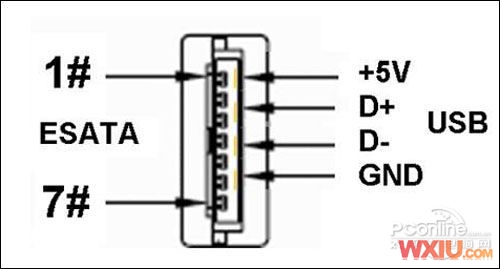

USB PLUS原理图

结合USB接口，可获得5V电源和3.0GB / s的传输速度。同时，它也可以单独连接到USB接口或e-SATA接口，这非常灵活，因此在今天也很流行。

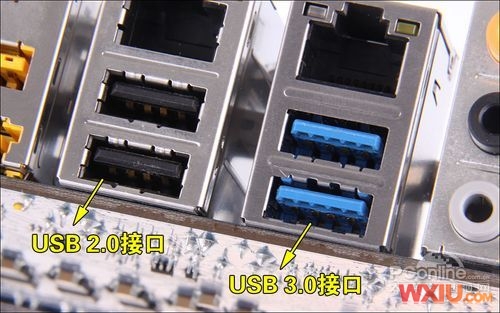

非集成主板的外部接口

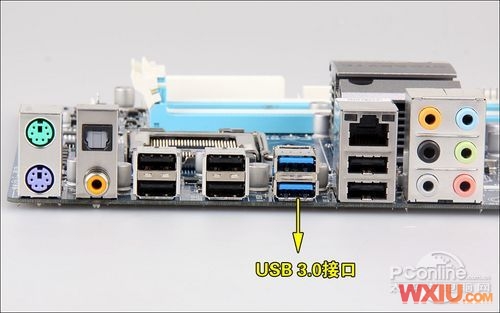

众所周知，USB2.0的理论速度为480Mbps，SATA2接口已经为3Gbps。 USB2.0长期以来一直是技术瓶颈。 USB3.0的理论速度为4.8Gbps，这意味着性能提高了10倍。目前，一些主板厂商已经推出了多种带USB3.0接口的主板，价格仅比普通主板贵50元左右。但是，由于处于起步阶段，支持USB3.0的设备仍然很少，这对普通用户而言意义不大。

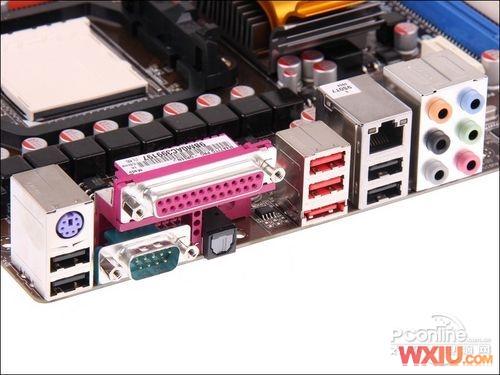

一些主板上仍然存在打印机基本淘汰的LPT接口和COM接口

此外，在某些主板上，我们还可以看到LPT并行接口（图中的粉红色长接口）和COM串行接口（9针绿色接口）。串行接口，缩写为串行端口，也称为COM接口，是使用串行通信协议的扩展接口。并行接口，称为并行端口或LPT接口，是使用并行通信协议的扩展接口。这两个接口的功能已基本被USB取代，普通用户无需使用它们。

音频接口：???????最后，让我们看一下音频接口部分。其定义如下表所示：接口2通道4通道6通道8通道蓝色通道输入通道输入通道输入通道输入绿色通道输出

前置扬声器输出

前置扬声器输出

前置扬声器输出粉红色

麦克风输入

麦克风输入

麦克风输入

中低音沉重

中低音黑色？

后置扬声器输出

后置扬声器输出

侧面扬声器输出

需要注意的一点是，当前主流主板集成了多声道声卡，如果要打开多声道模式输出功能，必须首先正确安装音频驱动程序，然后正确设置它才能获得多通道模式。输出。

主板背面有三个音频端口。绿色用于音频输出，已连接到扬声器或耳机，红色用于麦克风，蓝色用于音频输入。但这不是绝对的。打开声卡的自动检测功能后，它们都可以互换。在设置中，您可以打开“插入设备后，打开自动弹出对话框”，然后将耳机插入任何接口。这时，计算机检测到耳机已插入，它将弹出菜单，单击“耳机”并确认就可以了。即，可以定义接口功能。步骤：1、以win10系统和Dell计算机为例。进入控制面板，然后单击“ Dell音频。对于其他品牌的计算机，您可以选择其他声音选项，或者，如果您安装了独立的声卡驱动程序，将有数百个声卡控制选项。2、单击“高级同样，示例中的位置也一样，您可以在声卡的控制选项中选择类似的选项。3、单击“插孔信息。4、选中“插入设备后，打开自动弹出对话框”。这将打开自动检测功能，如果要手动选择，可以单击上方的插座，它将弹出。在插孔选择面板中，单击以进行选择。5、将耳机插入主机的任何音频接口，将弹出确认对话框。单击“耳机”确认后，可以将此接口定义为耳机插孔。 >
