主板屁股上的“6个洞”是干啥用的？

我购买了配备新主板的新CPU，并渴望插入所有端口，但是每次看到背面音频端口上的6个小孔时，可能会出现问题头。有什么用？

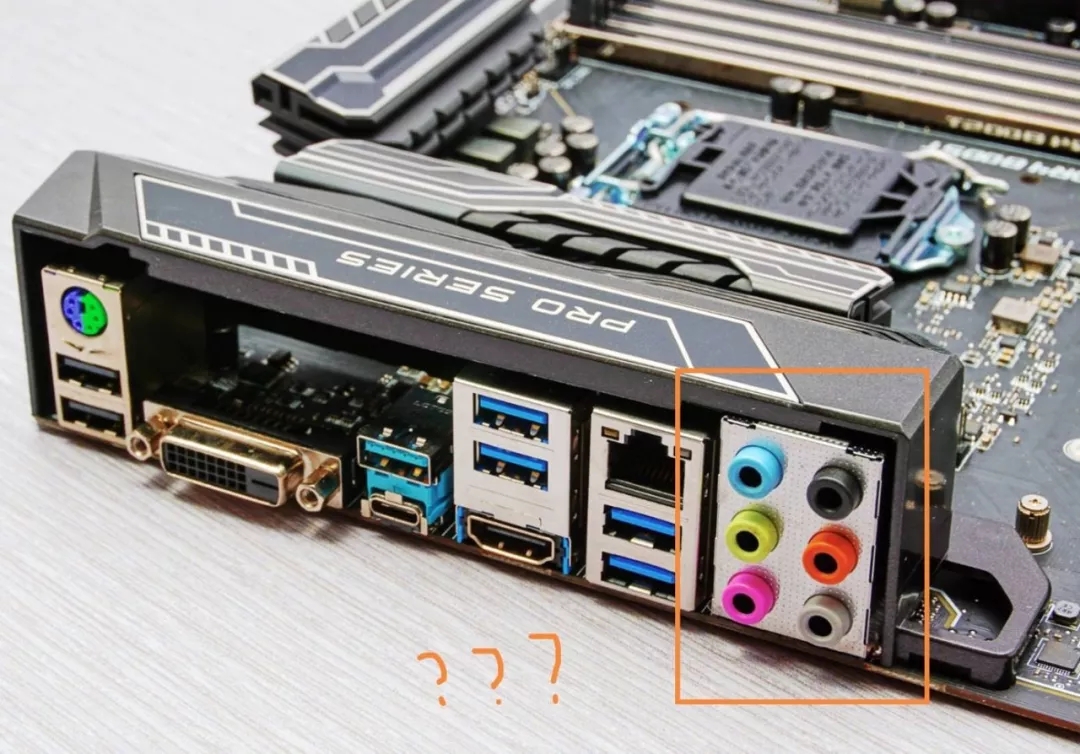

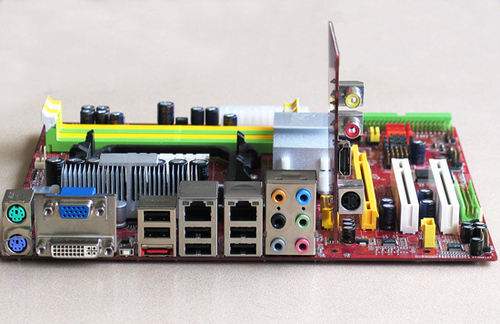

▌主板底部的“ 6个孔”

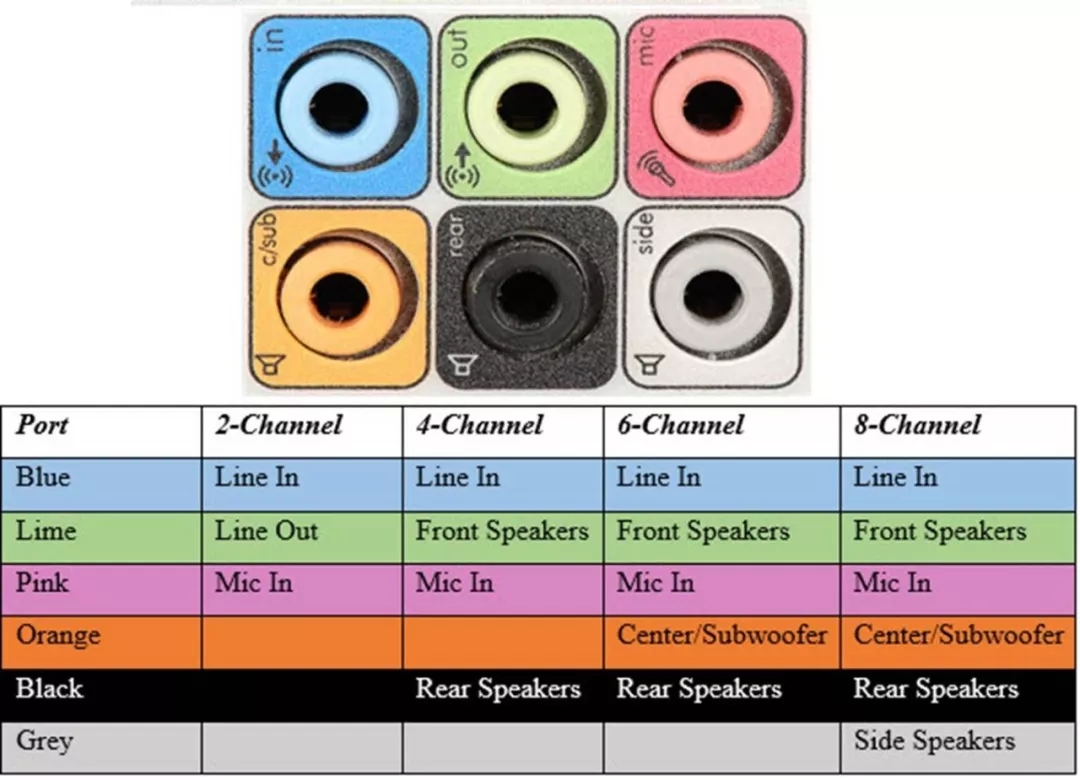

这是3.5毫米音频接口。您必须知道它的目的。一个用于耳机，另一个用于麦克风。但是该组中有6个接口。其他接口还有什么用？一般来说，这些接口的功能和颜色分配是固定的。这里我们需要查看接口定义表：

蓝色是音频输入端口（线性输出），外部音频设备的Line Out线性输出接口可以通过双头3.5mm接口插入该接口，以接收高保真音频信号并将其输入到电脑。

草绿色是音频输出端口，这是我们用来连接耳机和扬声器的端口（常用的端口是1）；

粉红色是麦克风的专用端口，通常用于耳机和麦克风（2）；

底部一行是四个，六个，八个声道的环绕声扬声器，因此我们通常不使用它，

橙色是中/低频扬声器接口，可以在六个和八个通道中使用；

黑色是后置环绕扬声器接口（也可以使用蓝色）；

灰色是侧面环绕扬声器接口，仅在八个声道下可用。

尽管定义是这样的，但这并不意味着您不能使用多口。在过去的几年中，这些主板进行了很多更新，包括可自定义的接口功能。您可以插入新的主板，并且声卡驱动程序将自己弹出。只需选择插入的对象即可随意更改接口的用途，这非常方便。

例如，如果要插入两个3.5毫米耳机或扬声器，则不必每次都手动拔出并更改端口。只要将两个端口都定义为输出，通常在Windows [选择播放设备]的右下角。但是，这六个接口的利用率已得到提高。但应注意，并非所有董事会都支持这一点。不同的制造商，型号和BIOS支持不同的主板。

细心的朋友可能发现某些主板不使用六个3.5mm端口，但使用了一些罕见的端口。然后，让我们看一下那些不常见的端口。

▌通用接口较少

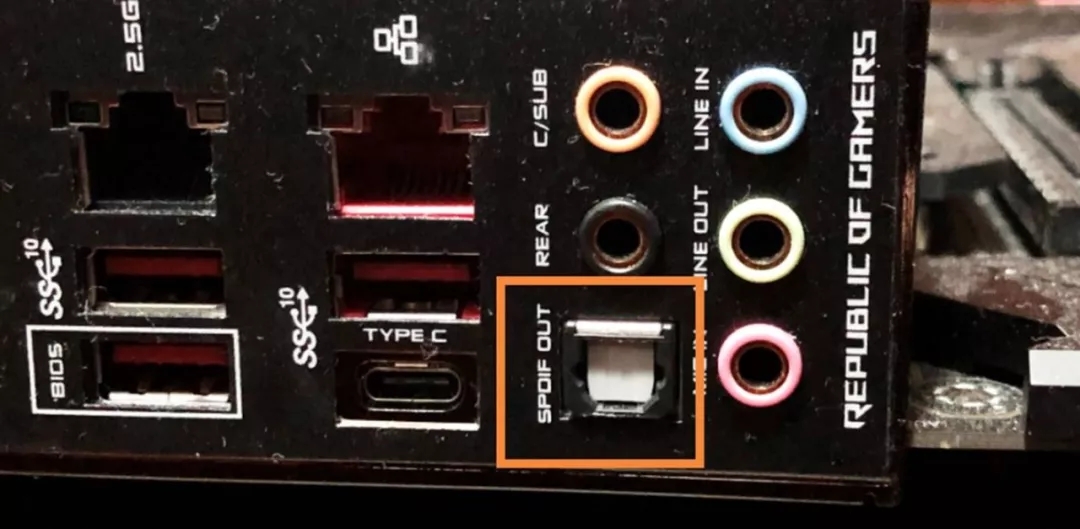

当主板参与HiFi趋势时，弹出了许多光纤接口。在过去的几年中，它已成为中高端板上非常普遍的接口。看起来像这样：

界面是具有高度识别度的正方形。插座的两端采用圆柱型防呆设计，不会被颠倒。但是，老张本人在使用后有一个缺点，即与其他接口相比，该接口更宽松且更容易脱落。 ; （如果您不移动它，它不会掉下）

它用于将数字信号无损输出到外部，方便音频发烧友将和放大器连接起来以构成PC-HiFi系统，从而大大改善了计算机的聆听体验。

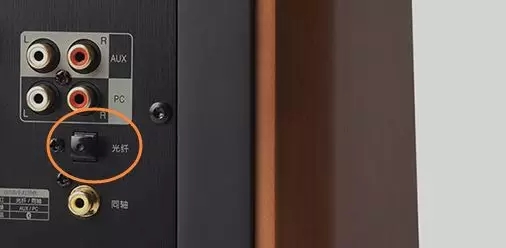

某些台式多媒体2.0扬声器还配备了光纤接口。如果计算机具有光纤端口，则最好直接使用光纤。尽管扬声器的内置解码功率放大器解决方案不是很好，但它比大多数主板都要好。集成声卡很好〜

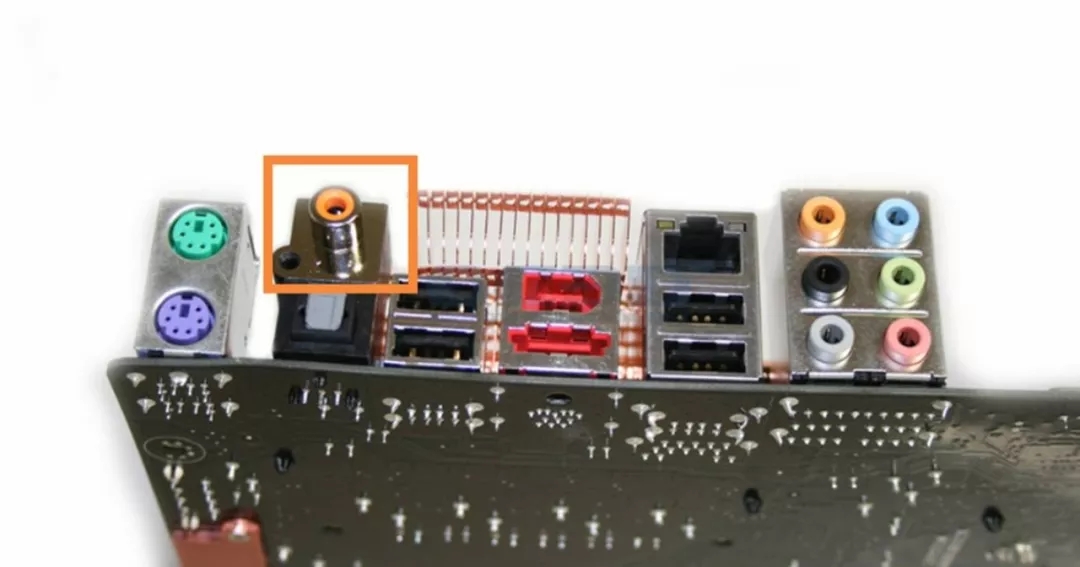

另一个不容易发现的接口是数字同轴接口。它与普通的3.5mm接口长度相同，但是有点长，

在主板上像这样被称为BNC接口，但是市场上最常见的音频设备是RCA接口。什么是同轴接口？

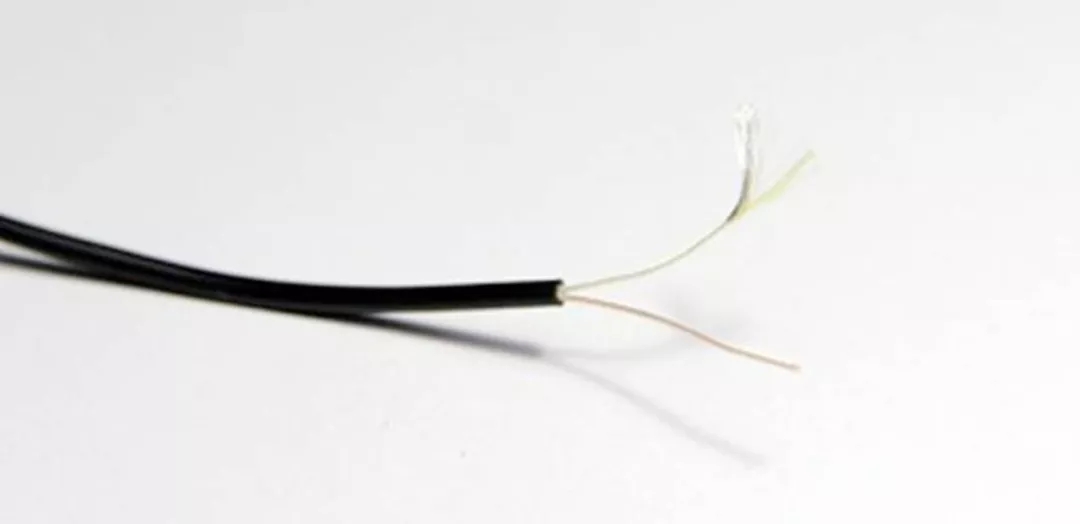

普通电线是包裹在同一塑料层中的几根不同的电线，但是当您将其剥下时，里面有几根独立的电线。

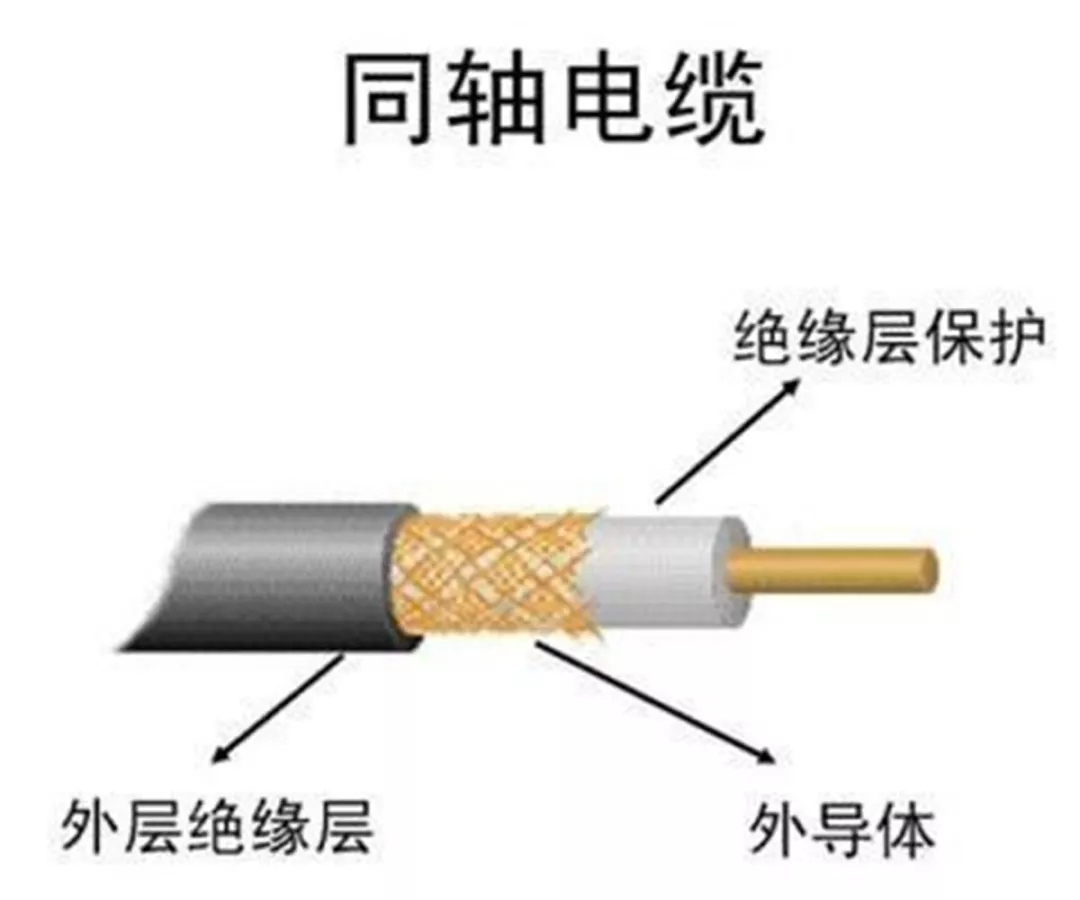

但是让我们看一下同轴线。其电线，绝缘层和屏蔽层的横截面是同心圆，因此名称为“同轴”。

它的优点是阻抗恒定为75Ω，传输带宽大，时基误差也小。因此，许多超长距离传输都将使用同轴接口，例如一些大公司的监视系统。

同轴输出的质量接近光纤，但光纤的优势实际上更为明显。它具有巨大的带宽，并且不易受到电磁干扰。因此，近年来计算机上的同轴接口相对较少。

此外，S / PDIF是索尼和飞利浦共同推出的数字音频输出标准。它不像影响声音质量的模拟信号那样容易受到干扰。应当注意，这是没有专用接口的标准。光纤和同轴数字接口均属于S / PDIF。

另外两个端口在主板上很少见，但在扬声器上很常见，即RCA和XLR端口。

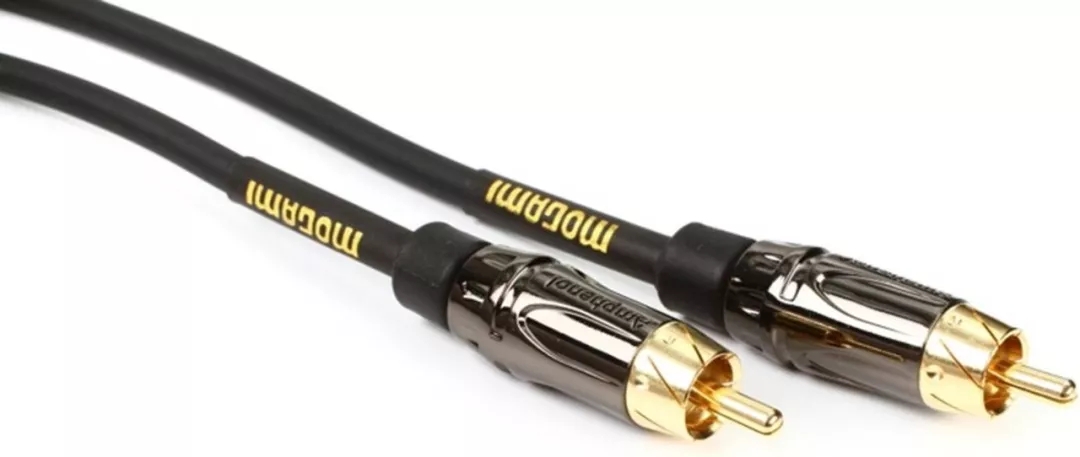

首先让我们看看RCA莲花端口。这是最常用的模拟接口。每根导线负责一个通道，并且不共享接地线。这种接口可以传输音频和视频（YCrBr / YPbPr）。它经常在1980年代和1990年代的老式电视机上看到，并且通常也称为“ AV终端”。

其他XLR佳能端口更。它是BalancedAnalog音频。两个XLR可以传输相反相位的信号，并使用反相来消除电磁干扰。在声卡或音频设备上更常见。见。

如果是单平衡线解决方案，通常有四个核心，双通道独立接地设计，只看接口，它有点类似于带麦克风的耳机接口（四段），

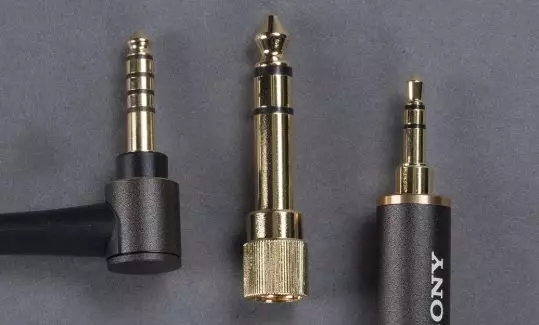

在HiFi设备上可以看到另一个4.4mm接口，而3.5mm和6.35平衡端口仅出现在调音台和其他设备上，对于民用而言通常是不可见的。此外，在平衡音频系统中还有诸如真假平衡之类的概念，我们将在后面讨论。
