什么是主板？电脑主板的板型分类是什么？

什么是主板？也许每个人都了解计算机主板，但是他们对主板了解不多。为了更好地学习计算机知识，今天我将为大家普及主板的详细知识，并让大家告别计算机。白色。

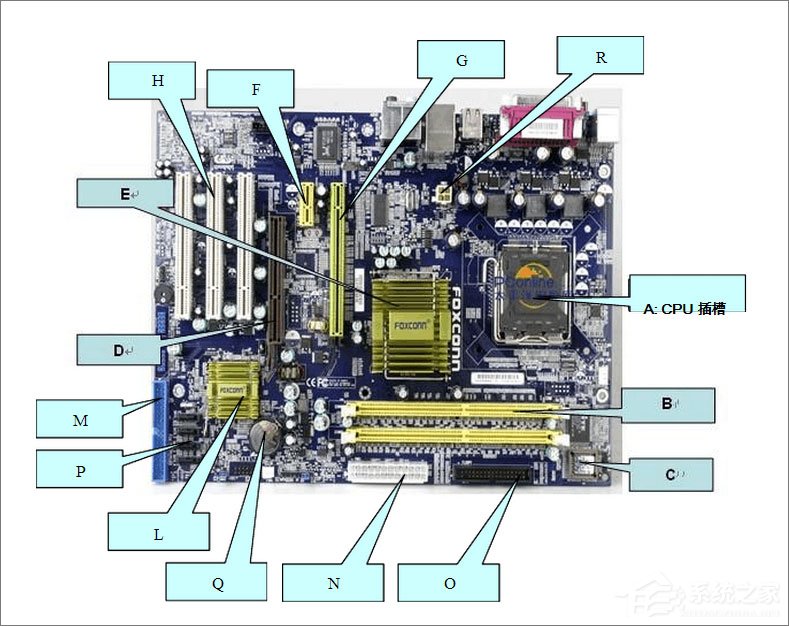

首先了解主板组件的名称：

A：CPU插槽

B：内存模块插槽

C：BIOS芯片

D：AGP插槽

E：北桥芯片

F：PCI-E-1X芯片（最短）

G：PCI-E-16X芯片（顶部是反固定点）

H：PCI插槽（2个或3个并行，防固定点在下面）

L：南桥芯片

M：IDE接口（并行）

N：电源插座

O：软盘驱动器插槽FLOPY

P：SATA接口（串行）

Q：CMOS电池

R：CPU电源插座

主板知识的伟大科学普及：

一、什么是主板？

主板（也称为主板，系统板或主板）安装在机箱中，是计算机最基本，最重要的组件之一。

主板通常是矩形电路板，上面装有构成计算机的主电路系统，通常有BIOS芯片，I / O控制芯片，键盘和面板控制开关接口，指示器连接器，扩展槽，主板和用于插入卡，连接器和其他组件的直流电源。

因此，我个人认为将主板视为带有集成PC插座的电路板是不准确的。尽管当前主板对PC性能的影响越来越小，但主板就像PC主机的骨骼和子午线。选择一种具有适当功能（例如，ITX主板的安装兼容性和无线功能要求）并且与其他配置类似的功能。仍需要具有匹配电气性能的主板。对于主板，用户主要需要测试兼容性，稳定性和扩展性。建议先选择主流型号的品牌主板，以保证稳定性。

板子类型分类：

主板的主板类型分类是选择主板时首先要考虑的问题之一。板的类型将决定整个PC的大小和相应的可伸缩性。

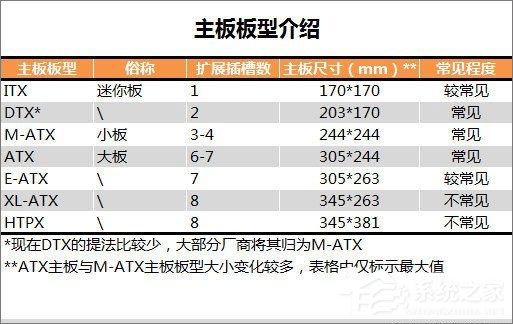

台式计算机的主板类型主要通过计算主板扩展插槽的数量来判断。以下是目前常见的主板类型。

最常见的是ATX（大板），M-ATX（小板），ITX。 ATX主板更适合安装在中塔式机箱中，M-ATX更适合中塔/小型塔式机箱，而ITX主板更适合HTPC机箱。 E-ATX，XL-ATX和HTPX的相关产品相对较少，这些产品更多地集中在旗舰产品或服务器级产品中。

二、主板的灵魂：芯片组

1、什么是主板芯片组

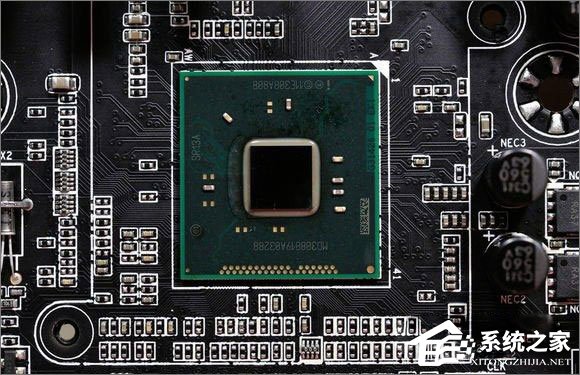

简单地说，芯片组是主板上最重要的集成芯片。它确定主板可以使用的CPU，主板可以具有的本机接口和扩展功能（主板的扩展桥芯片也受芯片组的扩展能力影响。约束）。我们经常谈论的H61主板和Z87主板是主板芯片组的型号。图为INTEL Z87芯片组。

除了较旧的AM3 +接口主板以设备或机箱的前面板。包括SATA接口，机箱风扇接口，机箱USB接口，机箱音频接口等。

后窗接口是指主板后窗上的各种接口，例如网络电缆，USB，音频等。这些接口通常可以直接连接到机箱外部的其他设备。

2、 USB接口

USB接口现在是使用最广泛的主板接口。几乎所有使用电子产品的人都将拥有与USB接口相关的设备。 USB接口主要分为两个规格2.0和3.0。2.0接口的标称速度为480Mbps，即60MB \ s；3.0接口的标称速度为5Gbps，即500MB \ s。当然，这只是接口的标称速度。实际上，通常不可能充满。

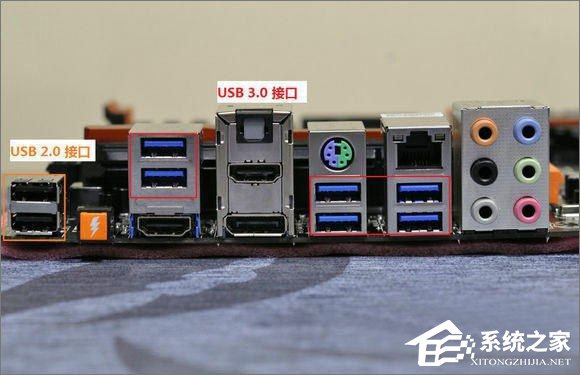

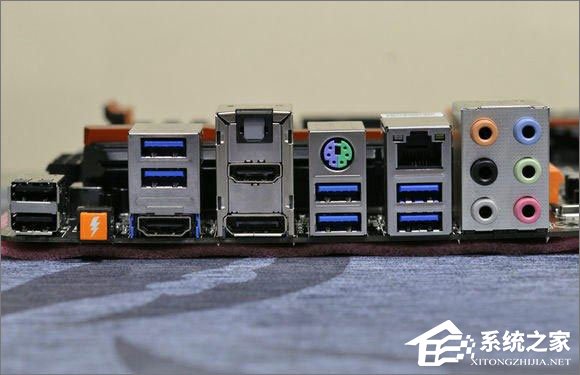

3、 USB后窗接口

每个人都应该已经熟悉了主板后窗上USB接口的外观。通常，界面内部有颜色。蓝色的是USB3.0接口，其他的颜色是USB2.0接口。如果USB接口标记为红色，则通常表示主板制造商将具有一些特殊技术，例如快速充电，键盘和鼠标的特殊优化等。

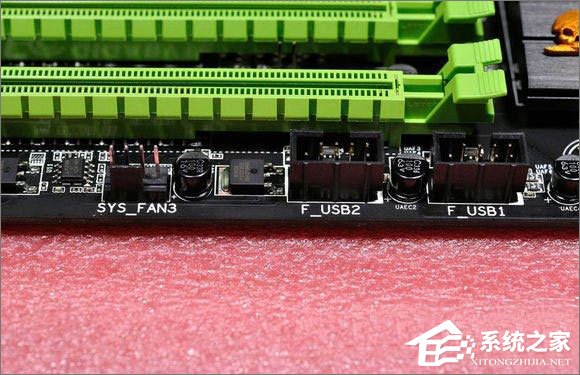

4、板载USB2.0端口

板载USB2.0为9PIN接口，其中之一为空，以防万一。通常位于主板PCI插槽的边缘，主板上的丝印或检查主板手册都会有相关的说明。如果有一个USB端口具​​有其他颜色（主要是红色）的背景色，则通常意味着它具有附加功能支持，建议您首先选择它。

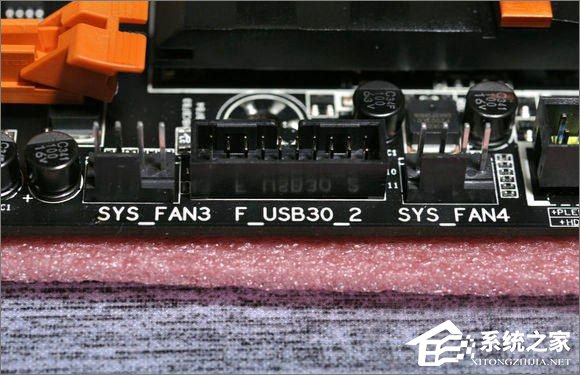

5、板载USB3.0接口

板载USB3.0接口是20PIN接口，通过插针框架上的小缝隙是万无一失的。它通常位于主板的24PIN电源旁边或PCI插槽旁边的边缘。如果有一个USB端口具​​有其他颜色（主要是红色）的背景色，则通常意味着它具有附加功能支持，建议您首先选择它。
