智能手机电路板正面功能区块图上图为安卓手机主板

智能手机电路板详图_手机电路板零件详图

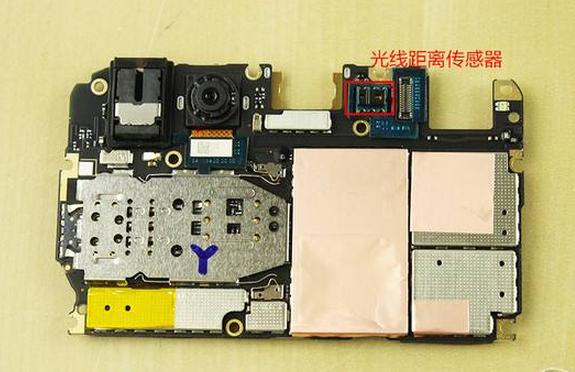

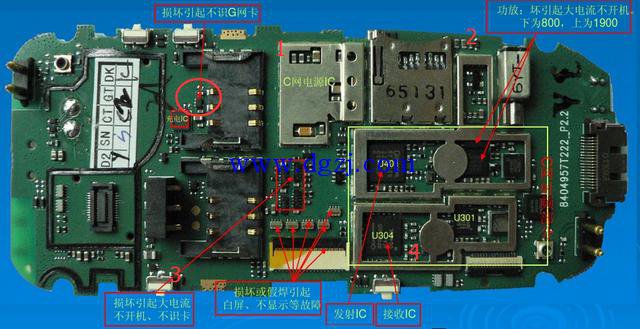

在智能电话电路板的背面，我们可以看到几个重要的组件，主要是IC和卡插槽。主要分为五个部分，一个是G网络功能，功能放大器（放大器），电流控制元件，屏幕元件，和IC等。

手机电路板背面的功能区

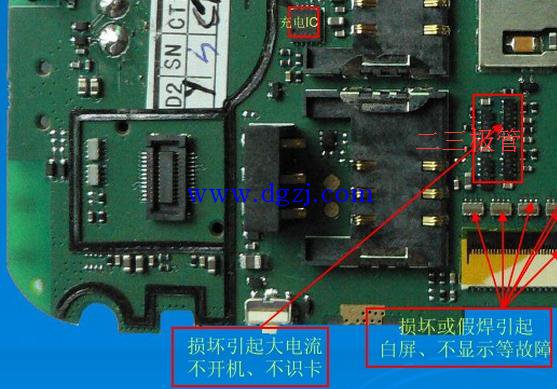

让我们先谈谈G网络问题。您是否在上方图片的左上角看到红色框？充电IC旁边有一个小元件。一旦错误地焊接或燃烧了该组件，您的电话将无法识别G网卡。至于右边的大功率IC，它是前一个左上角的芯片。

功能放大器/放大器

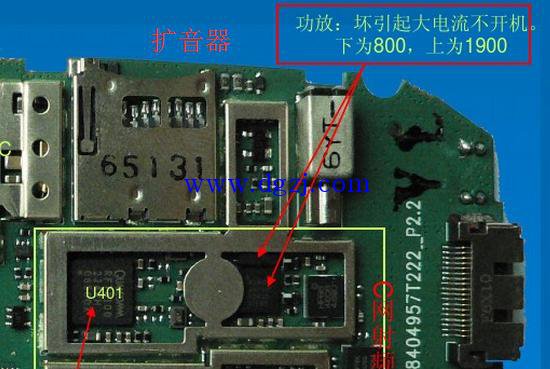

右上角的红色框表示功率放大器的位置。功率放大器也称为扬声器。为什么？因为它是功率放大器和音频中常用的功能组件。功率放大器组件一旦出现问题，不仅可能导致外部放大失败并削弱声音，还可能导致高电流无法启动。

SIM卡控制元素

中间的二极管和晶体管与SIM卡有关，但是这些次级和三级晶体管的损坏或错误焊接会导致大电流，这将导致电话无法正常启动并无法识别电话卡。

手机电路板上的射频块

右下角的射频发射和接收是前一张正面图片左下角未提及的射频块。该模块的功能主要是控制IC的发送和接收。如果损坏，则直接问题很明显。

手机电路板主要有十种常见功能，例如音频，打开和关闭电源，屏幕显示，扬声器（功率放大器），SIM卡识别，振动，按钮，T-Flash和程序下载。

Android电路板的故障可能与其他电路板不同，因为手机主板的问题主要是声音，显示，按钮和识别功能异常，解决这些异常并不难，而且很难删除它们。检查机器。

Android手机电路板正面的功能框图

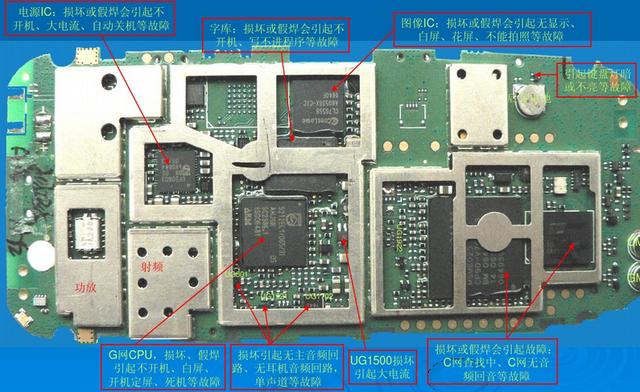

上图显示了Android手机主板前门区域的功能说明。电路板的正面分为几个主要块，即电源IC，字体库，图像IC，G网络CPU音频等。

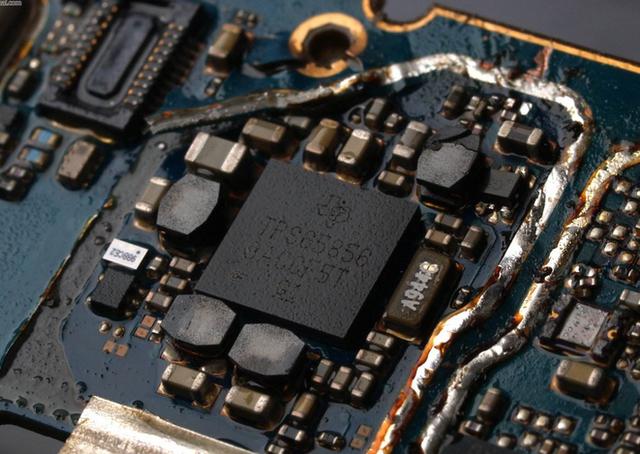

这是黑莓电源管理芯片

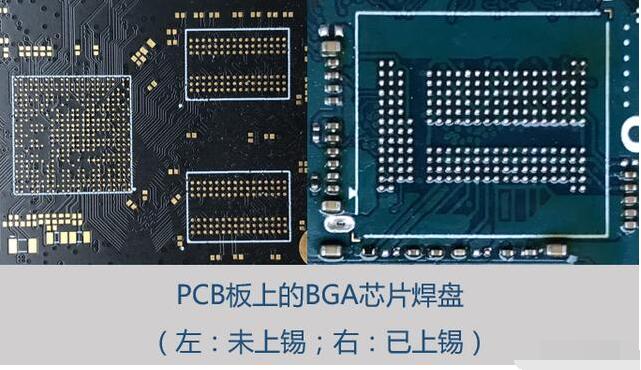

首先，电源IC的直接故障现象包括开关机的电源损坏，无法打开或自动关闭，大电流现象等，可能是IC损坏或焊接错误。什么是假焊接？错误的焊接意味着IC似乎已成功焊接，但是仍然可以将引线从焊接端口中拔出。

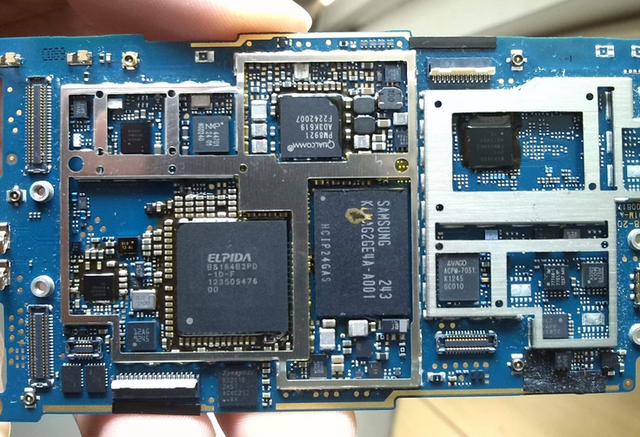

字体库/ eMMC芯片

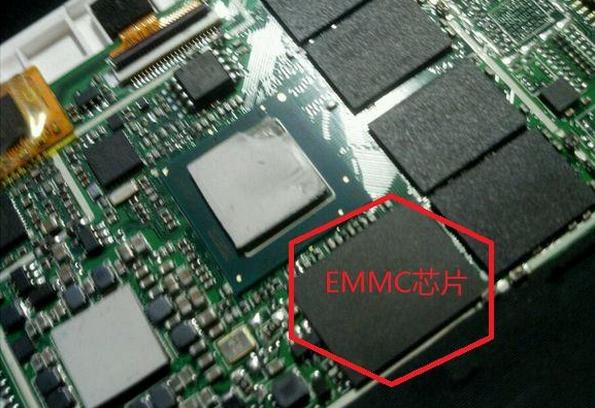

字体损坏现象相对罕见。通常，字体损坏将导致手机无法打开并写入功能问题，例如无法写入程序。在功能手机时代，字体芯片主要负责存储手机程序，控制信息和字体信息。在智能手机时代，字体芯片不仅用于这些功能。更恰当地说，智能手机时代的字体芯片应称为eMMC芯片。字体库芯片维修可以用相同的字体库替换，而无需使用相同的手机型号。

新手，您能一眼看出哪个是图像IC吗？

图像IC，从名称很容易知道芯片的功能。图像IC主要负责图像显示处理，包括照相和视频记录功能。如果图像IC损坏，则手机将出现白屏，屏幕模糊以及无法使用相机功能。

为G网络CU圈选一个

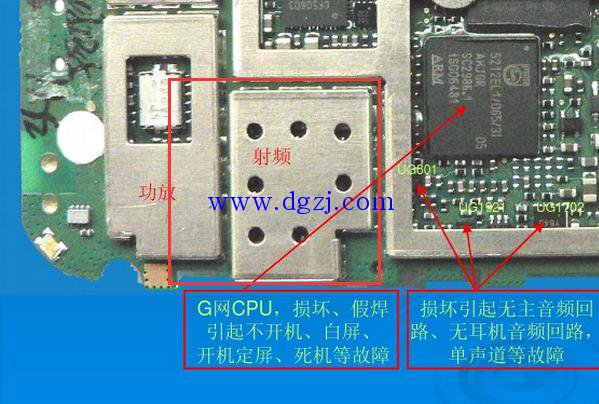

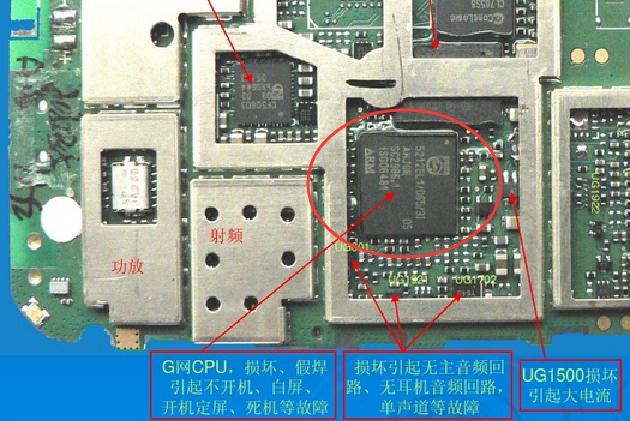

G网络CPU损坏的现象不是没有信号，没有电话等。这类似于图像IC。如果G网络CPU损坏或焊接不当，电话将不仅无法正常启动，而且还会出现白屏并启动。屏幕冻结，崩溃和其他故障。

2015年手机主板背面

除了上诉中引入的常见故障外，当某些组件损坏时，也会发生类似的问题。因此，如果手机电路板的故障排除不是人士，则最好不要随意拆卸。当然，如果您对手机电路板的各个组件有比较好的了解，那么它很容易维修，而且只有几个故障区域。
