机箱风道之谜后置机箱风扇与CPU风扇之间的关系

1、“机箱风管之谜”是一系列文章，而不是单个测试。它将使用数据来描述“机箱顶部风扇，后部风扇，前部风扇以及满风道与CPU风扇之间的关系。

2、感谢网民在上一期中的回复。同时，本期的作者将带给网友们期待后机箱风扇与CPU风扇之间的关系，但网友和作者最喜欢的是这种“小组合”测试的数据。 。但这并不是那么“美丽”。相反，它加剧了风岛的“迷雾”。结果是什么？该结果可能是什么？接下来，让我们看一下。

“机箱风管之谜”的门户（单击图片可查看相关文章，ps：该文章的新刊物发布后，图片将自动点亮，建议收集并收集查看）

产品：2个测试平台和测试说明

对于测试平台，作者使用了高温的AMD处理器，而机箱使用了当前主流的电源较低的ATX机箱。在风扇的情况下，采用“将空气排到外部”的安装方法以相对减少灰尘的进入。这里应该注意，这一系列测试都与CPU风扇的方向有关，因此仅适用于“侧吹式” CPU散热器。另外，不同结构的机箱的安装方法也不同，因此对风管的测试仅限于这种平台。

测试平台硬件

中央处理单元

AMDA8-7600

（4核/3.1GHz /散热设计功率（TDP）65W）

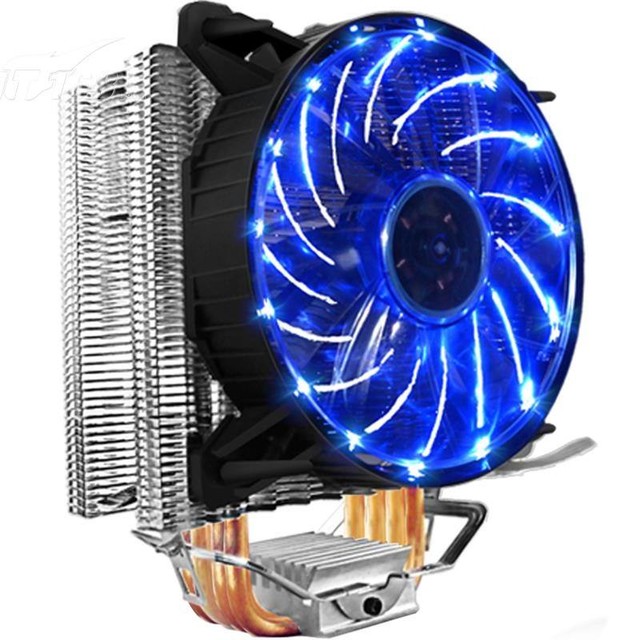

散热器

ANTEC青铜虎C20

800至2000RPM

内存模块

海盗船16GBDDR32400套装

8GB * 2

主板

技嘉GA-F2A68HM-DS2

（AMDA68H芯片组）

图形卡

迪兰恒进R7260X Cool Energy 1GDC

（1075MHz）

硬盘

OCZVector150（VTR150-25SAT3-120G）

（120GB / 256M缓存）

机箱

金田21号+预见N-8

下部电源/ miniATX

电源

Golden Field Smart Eye 400W

额定功率400W

★测试环境：

1、每组测试均在22℃的室温下进行；

2、测试完每组数据后，用硅脂擦拭CPU和散热器的表面，然后以相同的方式和相同的量重新涂抹；

3、每组测试数据完成后，关闭电源并放置1小时，以确保机箱内部硬件在测试前保持相同的温度；

4、每组烘焙机通常需要1个小时。

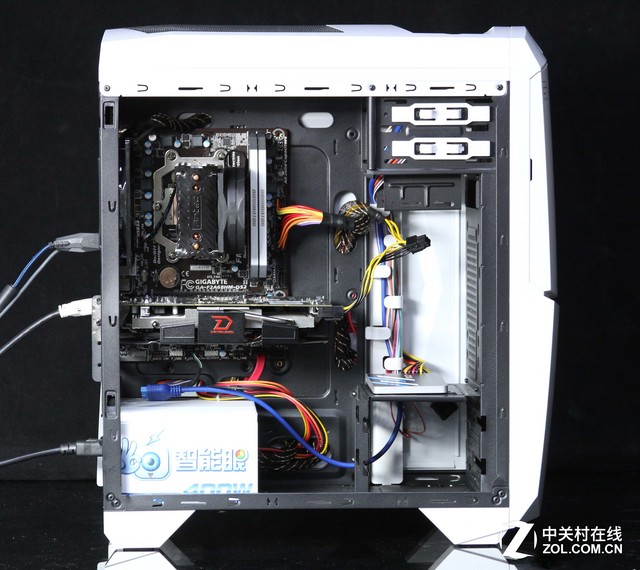

测试平台

●测试方法：

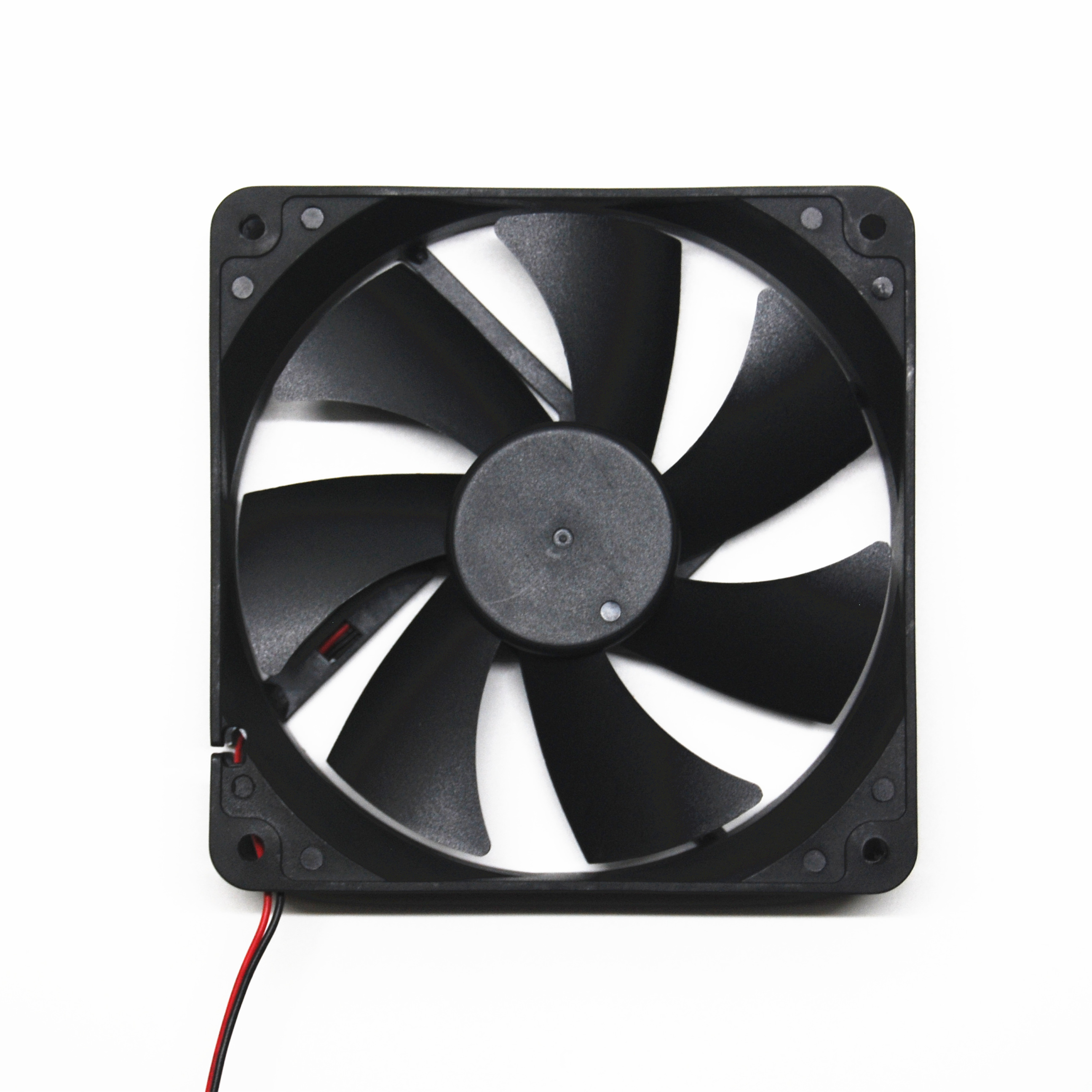

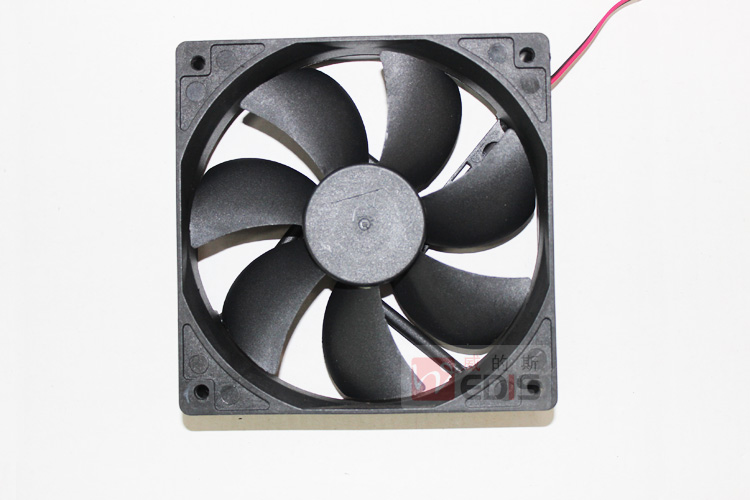

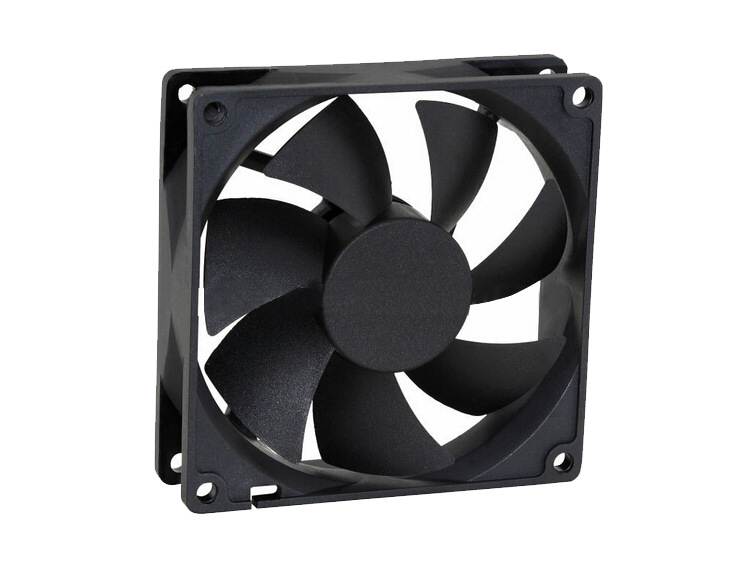

1、在本期中，所有机箱风扇均安装在后部，并使用12厘米大小的机箱风扇安装“向外排气”方法以减少灰尘进入；

2、在同一组硬件设备中，在同一环境中，以四个不同的方向安装CPU风扇，分别记录待机和烘烤器的温度，最后比较数据；

3、使用热像仪在安装格栅后以四个不同方向记录CPU风扇散热器的表面温度，并最终比较数据。

产品：三个CPU风扇方向的3个测得温度

首先，让我们测试后机箱风扇和CPU风扇的待机温度以及烤架的温度。再次强调的一点是，机箱风扇采用“向外排气”安装方法以减少灰尘。 CPU风扇使用“吹”到散热器的安装方法。

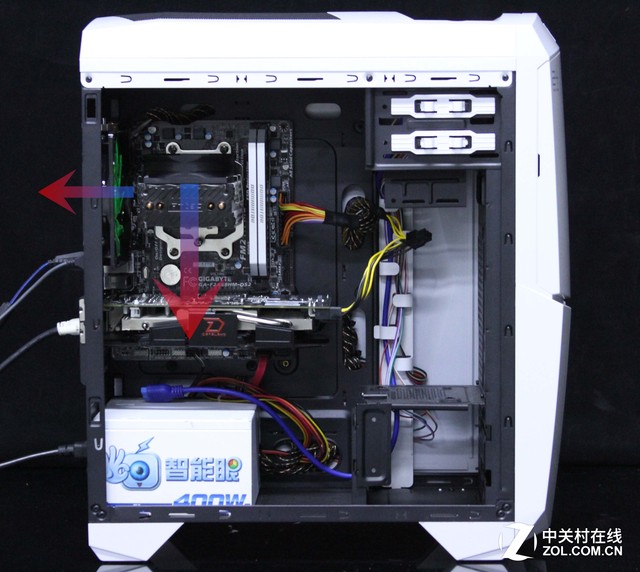

机箱风扇向后排气，CPU风扇向下吹

★测试结果：

1、 CPU待机温度：41℃

2、 CPU烤箱温度：68℃

◆热分析：

1、 CPU风扇将冷空气吹向下面的CPU散热器；

2、后部机箱风扇只能从机箱背面的出风口排出CPU风扇的一部分废热。

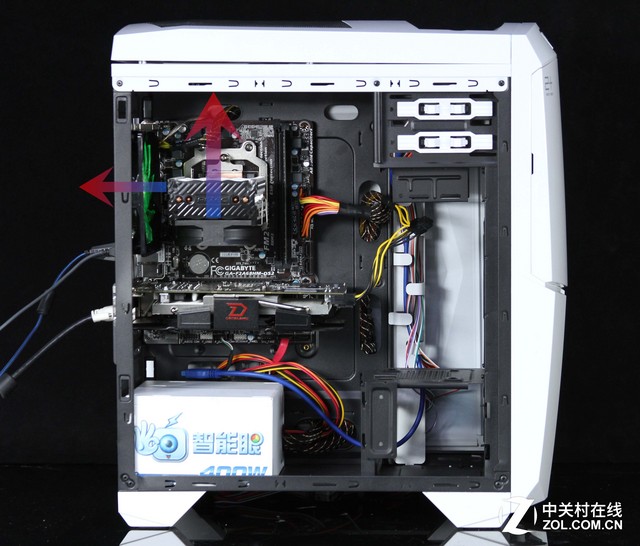

机箱风扇向后排气，CPU风扇向上吹

★测试结果：

1、 CPU待机温度：38℃

2、 CPU烤箱温度：64℃

◆热分析：

1、 CPU风扇向上方的CPU散热器吹冷空气；

2、后部机箱风扇只能从机箱背面的出风口排出CPU风扇的一部分废热。

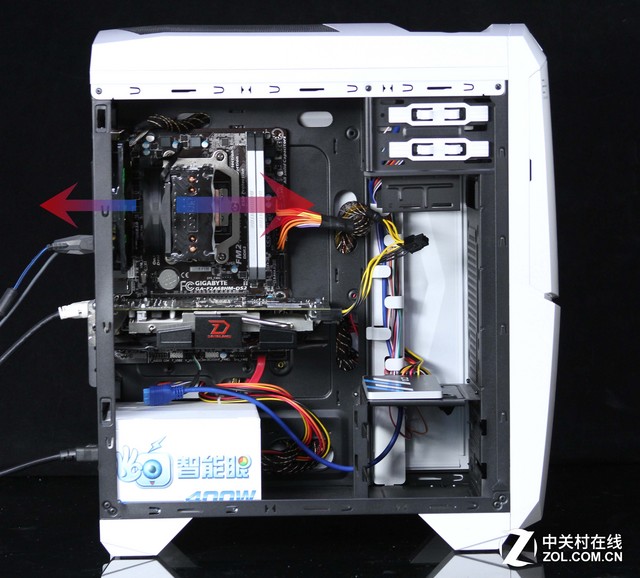

机箱风扇向后排气，CPU风扇向前吹

★测试结果：

1、 CPU待机温度：43℃

2、 CPU烤箱温度：70℃

◆热分析：

1、 CPU风扇向前部CPU散热器吹冷空气；

2、后部机箱风扇只能从机箱背面的出风口排出机箱风扇和CPU风扇之间的一小部分废热。

3、 CPU风扇向前吹，后部机箱风扇向后排空气，这是散热的死角，并且没有形成风道。

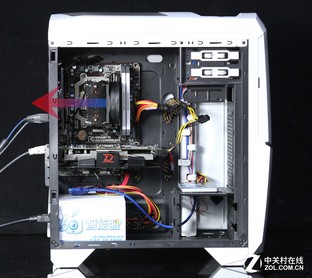

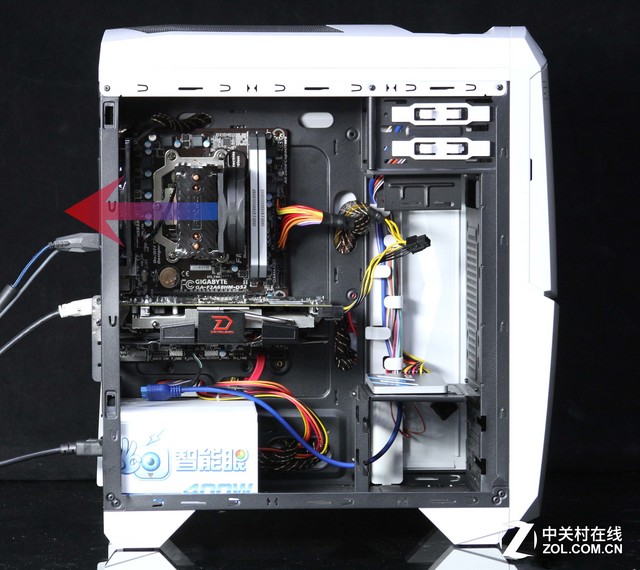

机箱风扇向后排气，CPU风扇向后吹

★测试结果：

1、 CPU待机温度：37℃

2、 CPU烤箱温度：60℃

◆热分析：

1、 CPU风扇向后部CPU散热器吹冷气；

2、尽管后部机箱风扇只能从CPU风扇从机箱背面的一个出风口排走废热，但两者可以形成相对的水平风道，因此相对散热速度更快

已经测试了由四种CPU风扇安装方法生成的不同温度数据。接下来，让我们使用热像仪测试这四种安装方法对CPU表面温度有何不同？

产品：4通过热像仪查看CPU散热器的表面温度

相同的平台，相同的具有散热分析功能的CPU散热器，在将四向CPU风扇与后部“排气”机箱风扇相匹配之后，在满载格栅1小时后，在热像仪下可以有多少差异CPU散热器的表面温度如何？让我们一起看看。​​

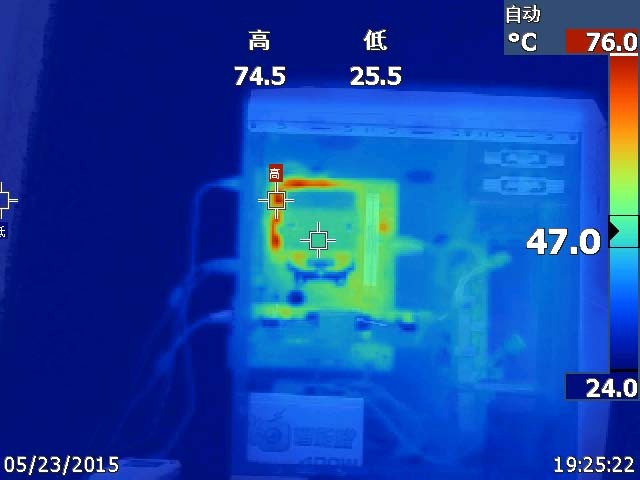

CPU风扇向下吹

当CPU风扇向下吹而机箱后部的风扇向外排出空气时，CPU散热器的表面温度约为47℃。

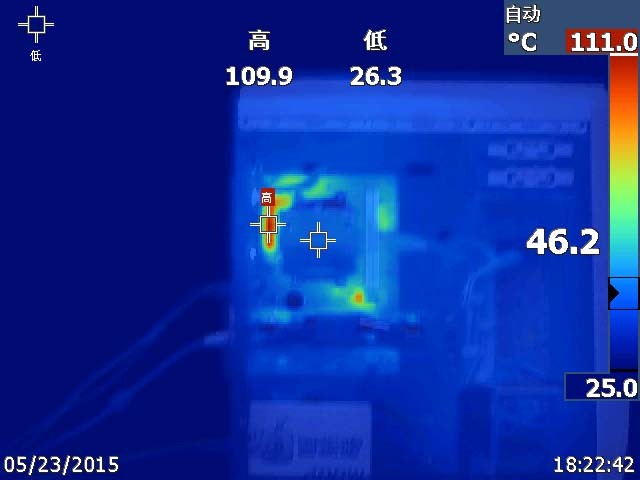

CPU风扇向上吹

CPU风扇向上吹，机箱后部的风扇用尽时，CPU散热器的表面温度约为46.2℃。

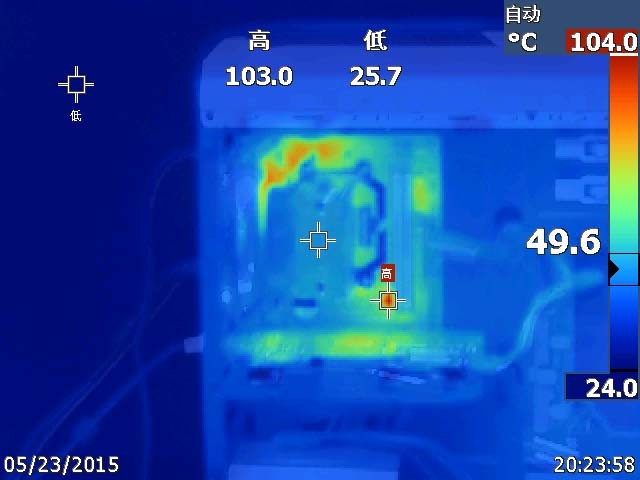

CPU风扇向前吹

当CPU风扇向前吹而机箱后部的风扇向外排出空气时，CPU散热器的表面温度约为49.6℃。

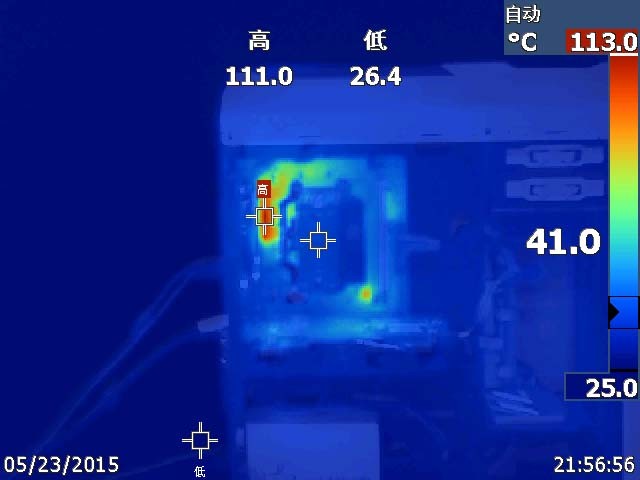

CPU风扇向后吹

当CPU风扇向后吹，机箱后部风扇向后排风时，CPU散热器的表面温度约为41℃。

从热成像仪中可以看到，CPU风扇向前吹的安装方法使CPU的表面温度达到49.6℃，这明显高于其他安装方法。

产品：5个测试结果摘要

为了更好地进行比较，作者现在以表格形式向每个人显示测试数据。让我们看一下CPU风扇的安装方向对CPU散热有何影响。

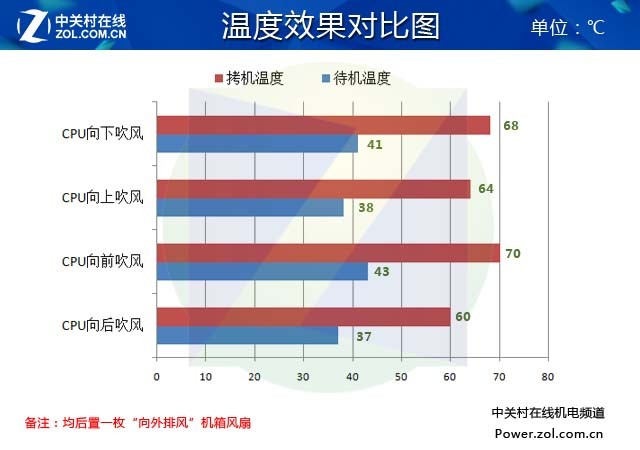

测试温度数据对比图

在相同的环境中，CPU满载时，CPU风扇的安装方向相差最多10°C。让我们看一下通过热成像仪获得的CPU散热器表面温度的差异。

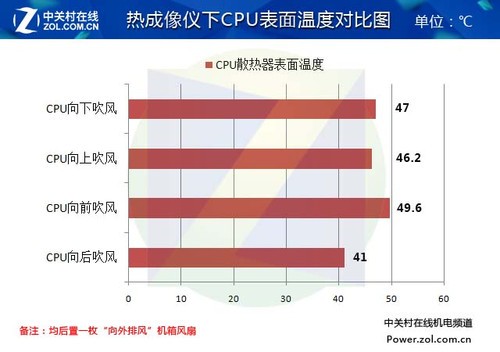

热像仪下CPU散热器表面温度的比较

热像仪下方显示的温度与测试的CPU成正比。相对温度最高的CPU与温度最低的CPU的向后吹气之差约为9°C。

CPU风扇向下吹（CPU满载68℃）

CPU风扇向上吹（CPU满载温度为64℃）

CPU风扇向前吹（CPU满载温度为70℃）

CPU风扇向后吹（CPU在60°C时满载）

关于该测试的结果，作者有几点要阐述：

1、首先，测试数据针对较低电源的ATX机箱平台；

2、将具有“向外排气”功能的机箱风扇放在机箱后面；

3、 CPU风扇向前吹，CPU满载温度为70°C，相对最高。原因是在这种情况下，CPU风扇和机箱风扇会“掠风”。机箱风扇仅将一小部分热空气从机箱的后面板传导出去，并且CPU散热器非常靠近相邻的内存，这会导致CPU风扇的废热失效。完全导出。

4、 CPU风扇向下吹，CPU满载温度为68°C，相对较低。这是因为在这种情况下，机箱风扇可以将CPU风扇释放的一部分废热传导到机箱的后面板。

5、CPU风扇向上吹，CPU满载温度为64°C，相对较低。不论CPU风扇是向下吹还是向上吹，机箱风扇都可以除去部分废热，但是CPU风扇向上吹并且温度低于向下吹的原因是热空气向上移动，并且CPU风扇向上吹只是为了加速热量。空气流动，因此温度相对较低。

6、CPU风扇向后吹，CPU满载温度为60°C，相对最低。这是因为在这种情况下，CPU风扇和机箱风扇可以形成相对水平的风道，从而可以更快地将废热排放到机箱背面。

但是...

产品：在6个统计信息之后有“复活节彩蛋”。

经过数据测试后，我们可以看到以“单个风扇为例”开头提到的主题，CPU风扇面向内存插槽的侧面，从机箱背面的出风口排出废热是“最佳散热效果”。 。而且我们配备了后部“向外排气”机箱风扇，无疑可以加快散热效果。因此，这是大多数玩家“理所当然”的理想组合。是真的吗？

-----------------------------------“复活节彩蛋”在这里----- --------------------------

“我不知道，我很震惊。”阅读过“机箱风管之谜”系列文章的玩家必须知道，测试的第一阶段是机箱上带有“向外排气”的风扇。在有关如何匹配CPU风扇的文章中，尽管我们在上一期中宣布了相对最好的组合，但“向上排气”的组合并没有受到网民的青睐，他们认为效果肯定不如“向后排气”。排气”。但这是真的吗？让我们先比较一下。

上部“向外排气”机箱风扇和下部鼓风机CPU风扇的组合

后部“向外排气”机箱风扇和前鼓风机CPU风扇的组合

CPU满载温度：66℃

CPU满载温度：70℃

两个时段的相对高温组合（最差的表现）

上部“向外排气”机箱风扇和上部鼓风机CPU风扇的组合

后部“向外排气”机箱风扇和后部鼓风机CPU风扇的组合

CPU满载温度：57℃

CPU满载温度：60℃

温度相对较低（最佳性能）的两相组合

通过比较数据，我们发现与第一时期相比，“最差”和“最佳表现”组合在此期间都丢失了，即使在此期间最有前途的组合也都丢失了。排气法在短短一个小时内在烘烤机中落后于约3°C。

这完全是“反科学”吗？请继续关注ZOL机电频道的“机箱风管之谜”，并欢迎网友发表意见。

“机箱风管之谜”的门户（单击图片可查看相关文章，ps：该文章的新刊物发布后，图片将自动点亮，建议收集并收集查看）

7 Golden Field 21 +预见N-8详细参数
