什么是主板的架构图？主板是怎么做的？

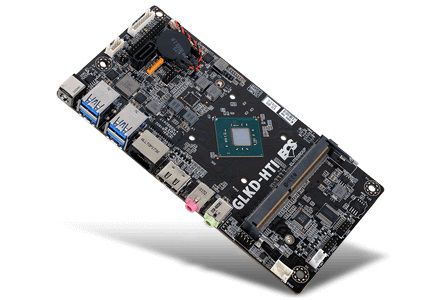

主板是计算机系统中最大的电路板，并且是整个计算机的中坚力量。所有组件和设备都通过它连接到处理器，并进行通信，然后处理器发出相应的操作说明，执行相应的操作，因此主板是连接CPU，内存以及输入和输出设备的“纽带”。

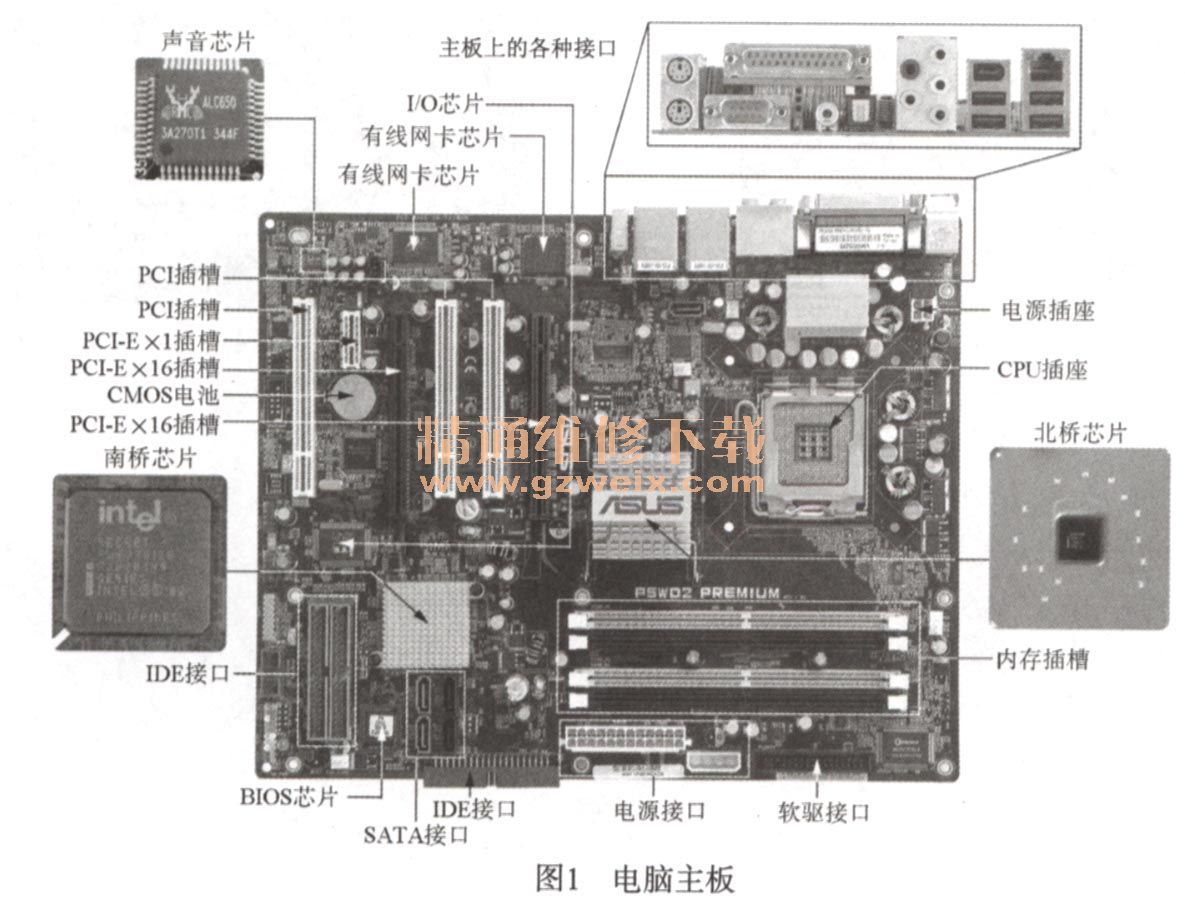

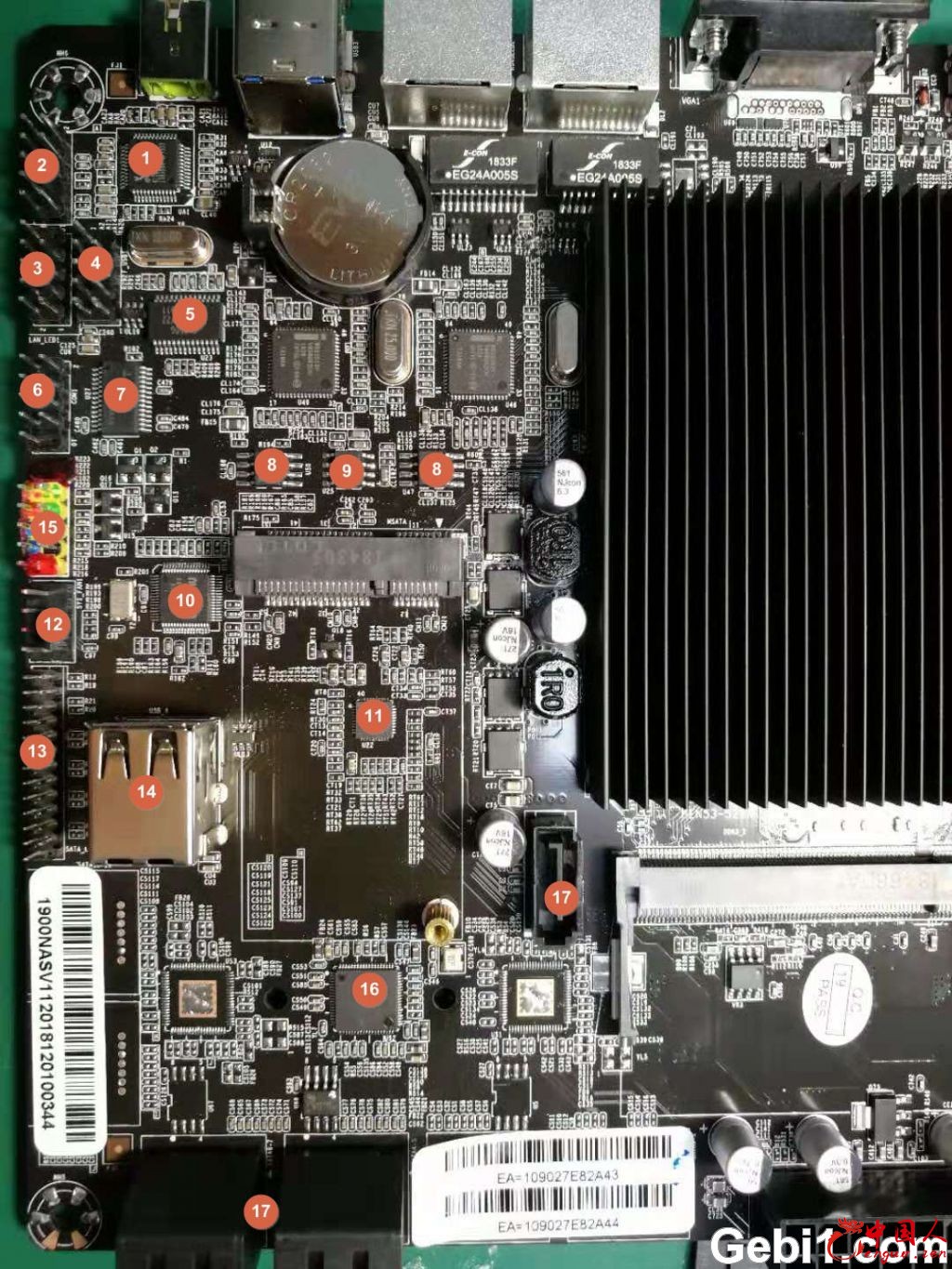

主板的英文名称为“ Mainboard”或“ Motherboard”，简称M / B。主板上充满了各种电子组件，插槽，接口等。它为CPU，内存和各种功能（声音，图像，通信，网络，电视，SCSI等）提供安装插槽（插槽）。为各种磁性/光学存储设备，打印和扫描以及其他I / O设备以及数字多媒体和通信设备（例如相机，相机和调制解调器）提供接口。当计算机正常运行时，必须通过主板对系统内存，存储设备和其他I / O设备进行控制。因此，计算机的整体运行速度和稳定性在很大程度上取决于主板的性能，如图1所示。

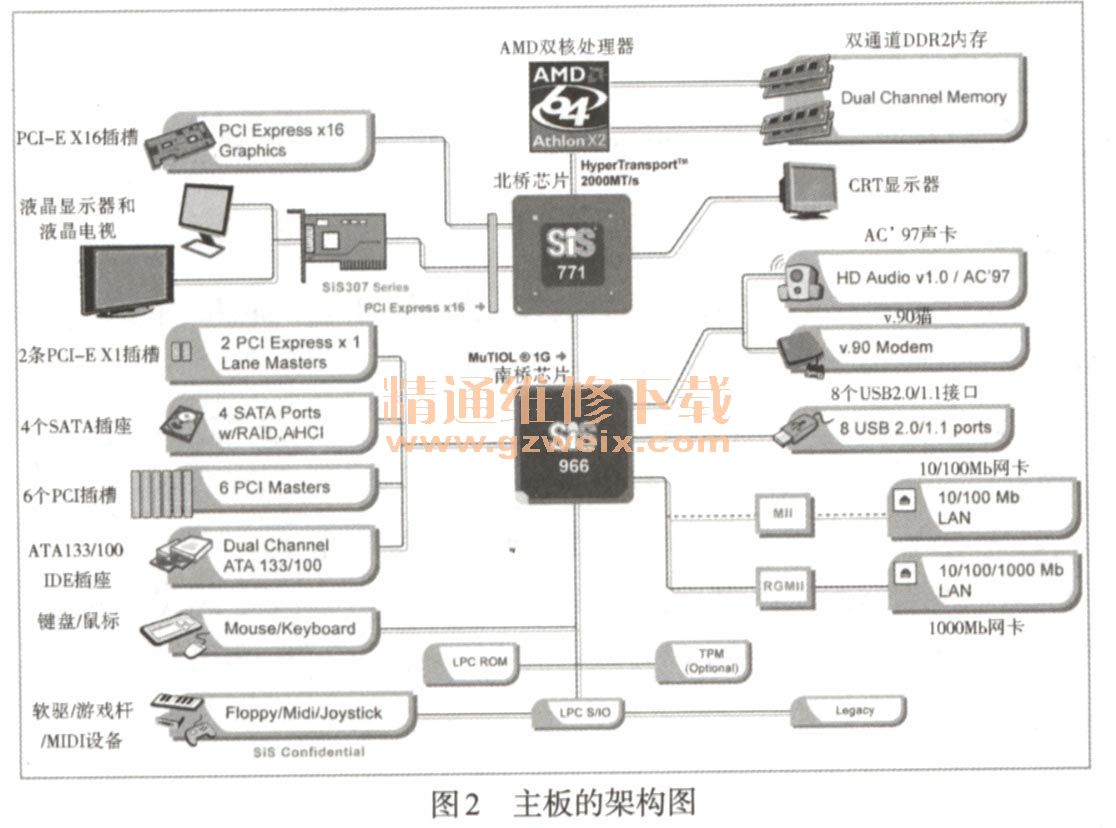

随着主板的不断发展，主板的功能也在不断变化。为了支持不同的硬件设备，主板通常采用不同的架构来满足用户的需求。图2显示了主板的体系结构，通过它用户可以清楚地了解主板支持的功能。

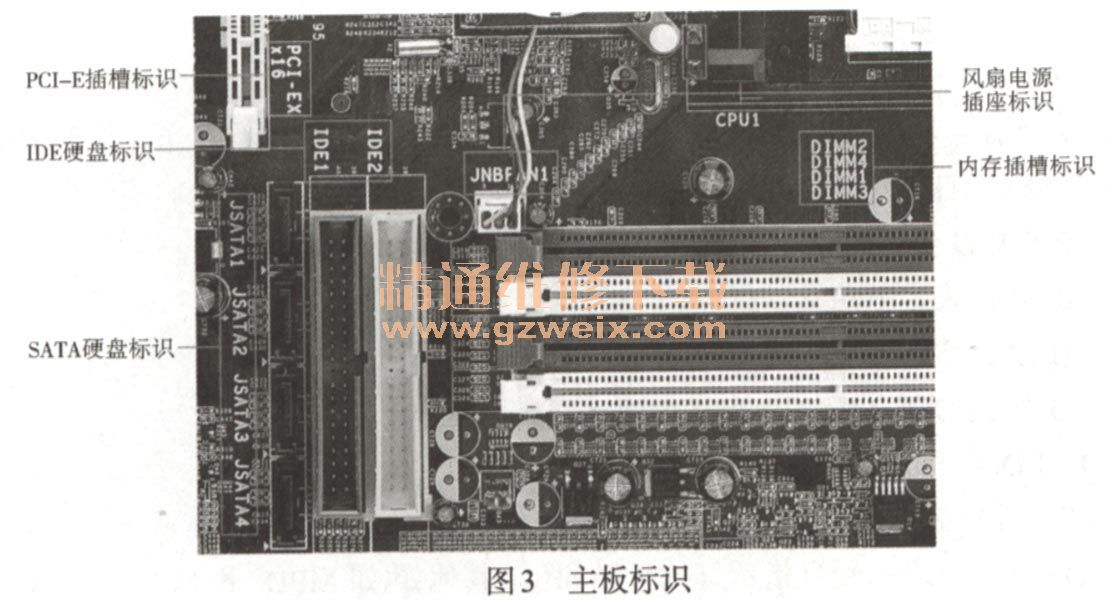

因为主板上有很多电子组件，并且主板上的空间有限，所以主板上的每个组件通常都标有缩写。图3显示了IDE接口的ID。

1。硬盘和软盘驱动器

（1）PRI IDE，IDE1，SEC IDE，IDE2等代表硬盘的主要和次要接口以及光盘驱动器接口。

（[2）SATA1、SATA2或JSATA1、JSATA2等表示硬盘串行接口。

（[3）FLOPPY或FDD 1表示软盘驱动器接口。

注意：

界面周围有针脚顺序提示，例如1，2、33、34和39、40数字指令。我们使用的软盘驱动器电缆和硬盘驱动器电缆的红线接近1。

2.CPU插槽

LGA1366、LGA1155、LGA775、Socket 478、Socket 939、Socket AM2 +，Socket AM3 +是

套接字类型。

3。内存插槽

DIMM0、DIMM 1和DDR1、DDR 2、DR3代表所使用的内存插槽的序列号。

4。扩充槽

PCIE1、PCIE 2、PCIE 16、PCI1、PCI 2、AGP，CNR，ACR等表示主板扩展插槽的类型。

5。电源接口

（[1）ATX1或JATXPWRI表示24针或20针ATX电源连接器。

（2）ATX12V或ATX2表示用于CPU电源的专用12V接口（两个，两个黑色，总共4个）。

（3）ATXP5或JATXPWR2代表内存电源接口（颜色为一个红色，两个橙色，3个黑色，总共6个）。

6。风扇界面

（[1）CPU-FATN 1表示CPU风扇。

（[2）PWR-FANI代表电源风扇。

（[3）CAS-FAN1、机箱风扇和SYS FAN等表示机箱风扇的电源接口。

（[4）FRONT FAN代表前机箱风扇。

（[5）REAR FAN代表后机箱风扇。

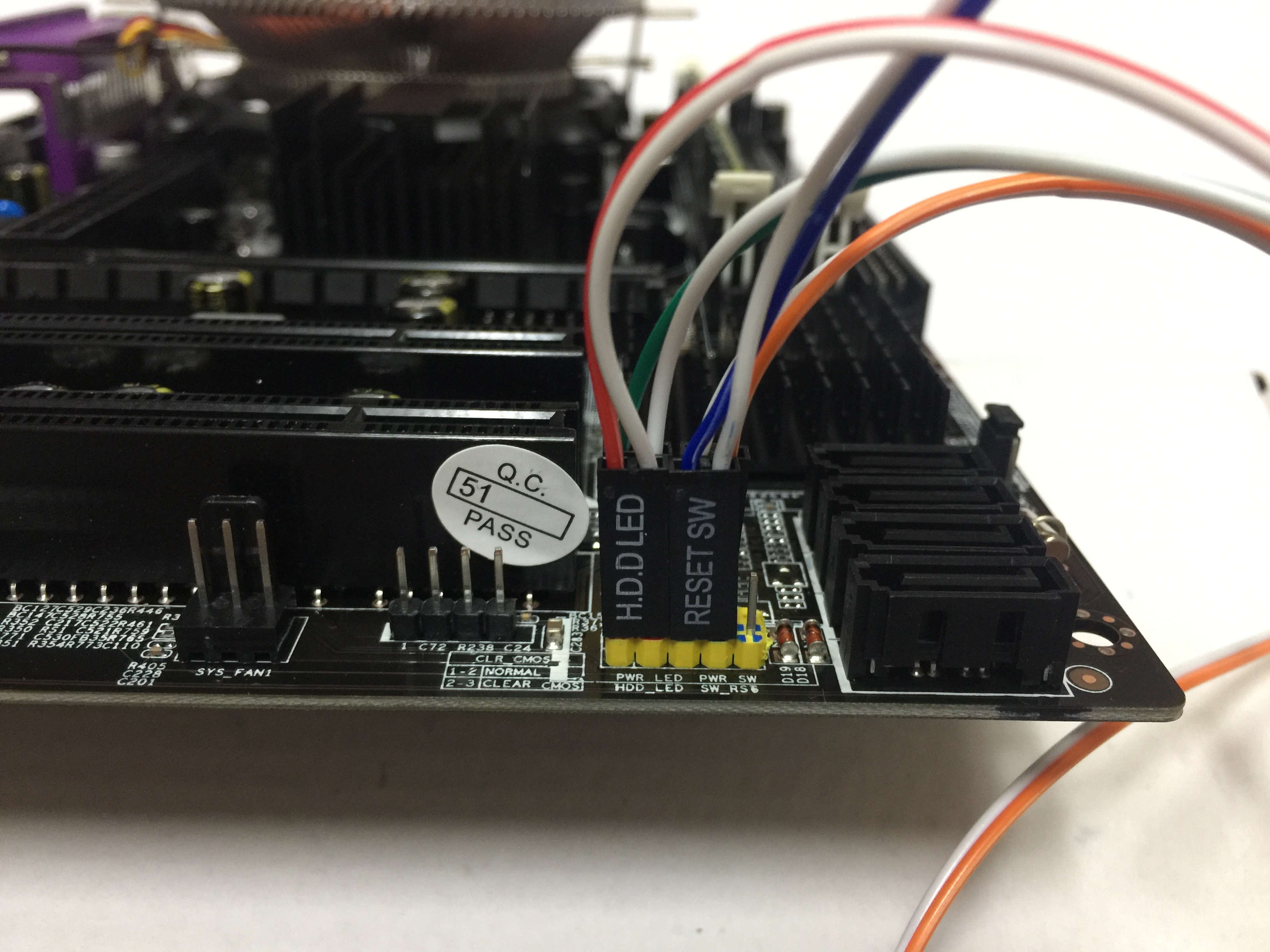

7。面板界面

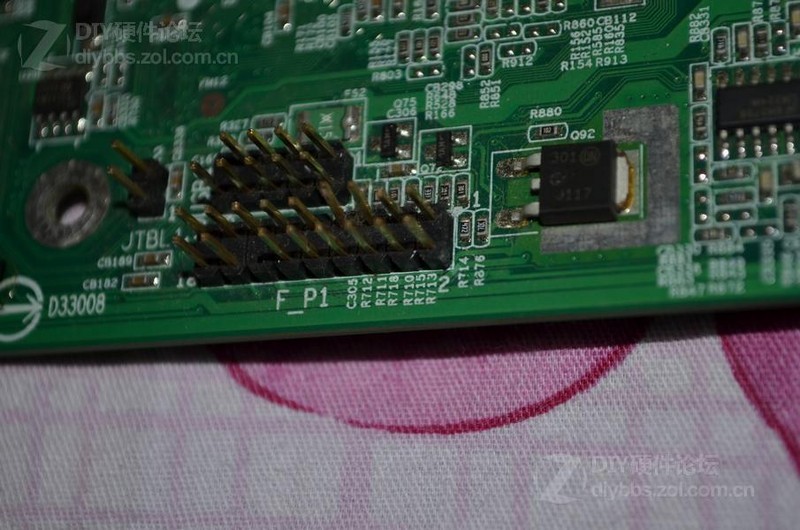

（[1）F-PANEL或FRONT PNL1表示前面板接口。

（[2）PANEL我是指面板1。

（[3）RESET或RST表示重置。

（4）LED代表半导体发光二极管，正负极之间是有区别的。当连接反向时，它不会发光。其正常工作电压是红色，绿色和1.8〜2.5V，蓝色大约4V，白色5V。

（[5）PWR-SW或PW-ON表示电源开关。

（[6）PWR-LED代表电源指示灯。

（[7）ACPI-LED代表高级电源管理状态指示器。

（[8）TURBO-LED或TB-LED表示加速状态指示器。

（[9）HD-LED或IDE-LED表示硬盘指示灯。

（10）SCSI-LED指示SCSI硬盘的工作状态指示灯。

（1 1）HD ＋和HD－表示硬盘指示器的正极和负极，其他诸如MPD ＋和MPD－，PW ＋和PW －。

（1 2）SPEAKER或SPK代表主板扬声器接口。

（1 3）BZ1表示蜂鸣器。

（1 4）KB-LOCK或KEYLOCK表示键盘锁定界面。

（15）TURBO S / W代表加速开关接口。

8。接口

（[1）LPT1或PARALL表示打印机接口。

（[2）COMI和COM2代表串行通信端口，它们也是外部调制解调器接口。

（3）RJ45代表内置的网卡接口。

（[4）RJI1代表内置调制解调器接口。

（[5）USB或USB 1和USB 2、FNT USB等表示主板的正面或背面USB接口。

（[6）MSE / KYBD代表鼠标和键盘界面。

（[7）CD-IN 1和JCD代表CD音频输入接口。

（[8）AUX-IN I和JAUX代表线路音频输入接口。

（9）JAUDIO或AUDIO表示板载音频输出接口。如果用户的机壳具有前置耳机和麦克风插孔，并且其接口符合板载AUDIO接口，则可以轻松地在同时输出，而不必来回插入耳机和麦克风。

（10）F-AUDIO代表前置音频输入/输出接口。

（1 1）MODEM IN 1代表内置的调制解调器输入接口。
