前端总线，FSB和内存频率的说明

对于Intel CPU：

FSB：指内存和主板之间的数据传输速度

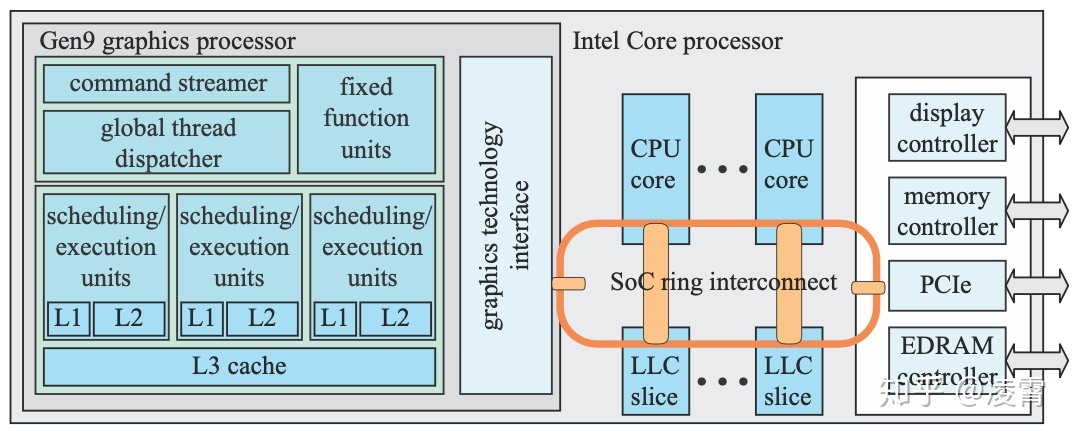

前端总线：是指CPU与主板（北桥芯片）之间的数据传输速度

内存频率：指内存速度= FSB×系数（系数根据FSB的变化而变化）

CPU频率：指CPU速度= FSB×CPU乘数

（[1)SDRAM存储器，前端总线频率（FSB）= FSB =存储器频率

前端总线频率（FSB）= FSB×1

内存频率= FSB×1

CPU频率=外部频率×乘数（乘数通常是固定的）

例如：P3 1G（370针）的FSB，内存频率和前端总线频率均为133MHZ，CPU频率= 133×7.5（乘数）= 1G

（[2)DDR内存

前端总线频率（FSB）= FSB×2（单通道）= FSB×4（双通道）

内存频率= FSB×系数（系数随FSB的变化而变化）

CPU频率=外部频率×乘数（乘数通常是固定的）

例如：P4 3G（478针）的FSB为200 MHZ

前端总线频率= 200×2 = 400（单通道），

如果是由两个存储器组成的双通道，则正面总线频率= 200×4 = 800（双通道）

内存频率（默认最高频率）= 200×2 = 400 MHZ

CPU频率= 200（外部频率）×15（乘数）= 3G

（[3)DDR 2内存

前端总线频率（FSB）= FSB×2（单通道）= FSB×4（双通道）

内存频率= FSB×系数（系数随FSB的变化而变化）

CPU频率=外部频率×乘数（乘数通常是固定的）

例如：P4 630 3G（775针）的FSB为200 MHZ

前端总线频率= 200×2 = 400（单通道），

如果是由两个存储器组成的双通道，则正面总线频率= 200×4 = 800（双通道）

内存频率（默认最高频率）= 200×4 = 800 MHZ

CPU频率= 200（外部频率）×15（乘数）= 3G

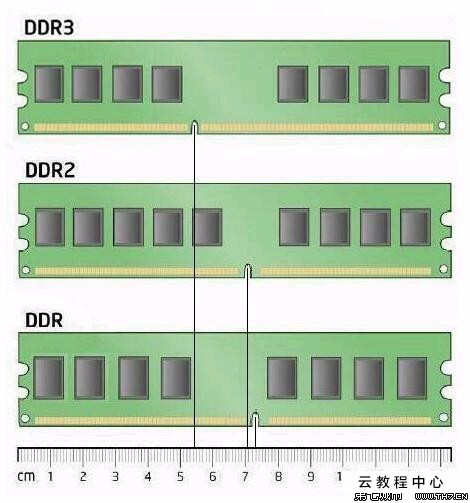

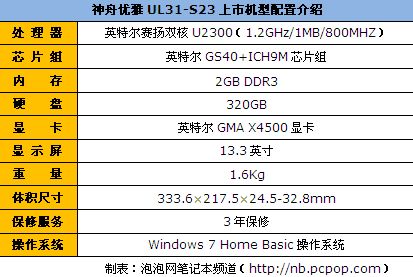

内存频率识别

SDRAM存储器：实际频率=真实频率

DDR内存：实际频率=实际频率×2

DDR2内存：实际频率=实际频率×4

真实频率（MHZ）实际频率（MHZ）

SDRAM存储器133133

DDR内存133266

DDR2内存133533

SDRAM存储器166166

DDR内存166333

DDR2内存166667

SDRAM内存200200

DDR内存200400

DDR2内存200800

视频内存速度计算：

单位通常为ns（纳秒）。

公用内存速度为7ns，6ns，5.5ns，5ns，4ns，3.6ns，2.8ns，2.2ns，2ns，1.4ns，1.2ns。

显存额定工作频率（MHz）= 1000 /显存速度×n

（n随不同类型的显存而异，如果是SDRAM显存n = 1； DDR显存n = 2；DDRⅡ显存n =2）。

例如：显存为DDRII 2ns，工作频率= 1000/2×2 = 1000MHz。

一些优质的显存，实际工作频率可能比理论工作频率高很多，这是显存超频。

在奔腾的4年中，内存和CPU的工作模式发生了变化，并且前端总线的概念变得有些复杂。奔腾4 CPU采用QuadPumped（并发4次）技术，该技术允许系统总线在一个时钟周期内传输4次数据，即传输效率是原始4倍，相当于使用4个原始前端侧巴士。与内存接触。当FSB仍为133MHZ时，前端总线速度提高了4倍，变为133X4 = 533MHZ。当FSB增加到200MHZ时，前端总线变为800MHZ。在奔腾4年中，内存和CPU的工作模式发生了变化。公交车的概念也变得有些复杂。奔腾4CPU使用QuadPumped（并发4次）技术，该技术允许系统总线在一个时钟周期内传输4次数据，即传输效率是原始数据的4倍，相当于使用4个原始前端。侧总线连接到和内存已连接。当FSB仍为133MHZ时，前端总线的速度提高了4倍，变为133X4 = 533MHZ。当FSB升至200MHZ时，前端总线变为800MHZ。
