直观:Lenovo机箱主板针脚转角接线图（完整）

联想主板跳线连接201 1 -04-1 8 1 4：06：18 |分类：计算机技术|标签：|字体大小大，中，小型订购Lenovo主板开关控制板连接图F usb1示例图标和相应的接线图：F usb2示例图和相应的接线图：F usb3示例图和相应的接线图：Lenovo主板13针前音频示例图和相应的接线图：联想最新的主板和较旧的主板音频接口，它们都是联想自己的标准7针音频。新产品是13针音频。相关图片：老式图片不带屏幕截图。让我们看一下现有普通机箱的音频电缆。普通的7针散装电缆可能有几种类型，包括一整套7针的音频电缆，普通的7针电缆和不同的图片，那么我们如何使用普通的机箱来解决Lenovo音频1的正面问题。我们来谈谈市场上联想G31主板接口定义和准系统设备的普通7针连接方法各种机箱的前音频面板的接线大致分为四种类型：标准7线接口，简化的7线接口，5线接口和4线接口。对于5线和4线接口面板，由于制造不符合标准，即使连接后也无法形成正常的回路，并且后部无法正常发声。对于这种类型的面板连接，前后音频可以正常使用，因为无法实现。大声说，我在这里不再谈论。

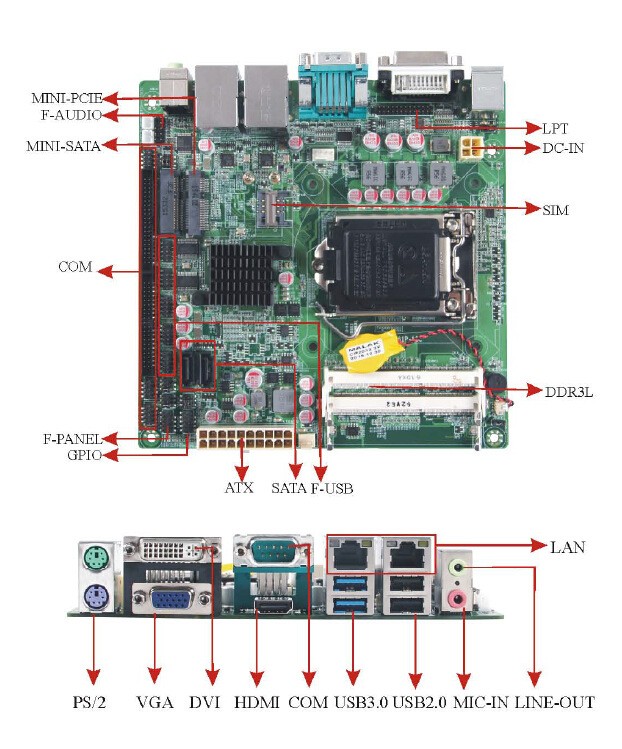

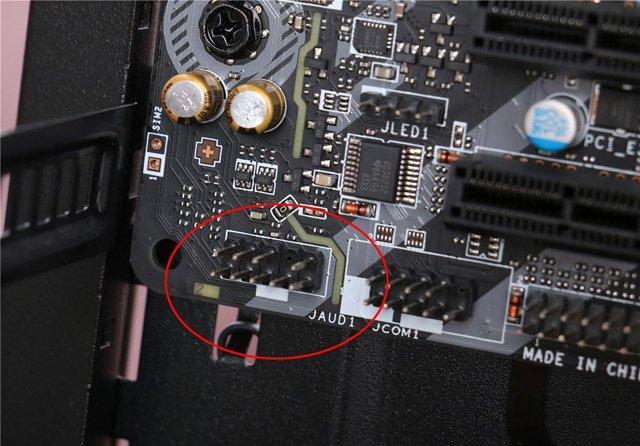

现在看看市场上通用机箱的音频电缆的标签：BIOSTAR两种前置音频接口和相应的接线方法：第一种，标准的7线连接方法的14针接口：1 --- -MIC IN 2 ----- GND 3 ---- MIC POWER 4 -----未连接5 ---- LINE OUT FR 6 ----- LINE OUT RR 7 ----未连接8 ----空9--LINE OUT FL 1 0 ---- LINE OUT FR 1 1 --- 1 2闭合1 3-1 4闭合简化7电线连接：1 ---麦克风输入2- -GND 3 --- MIC偏置4 ----未连接5 --- SPKOUT-R 6 --- SPKOUT-R 7 ----未连接8 ----空9 ---- SPKOUT- L 1 0 ---- SPKOUT-L 1 1 --- 1 2闭合13-1 4闭合第二个10针接口。前置音频接口的位置如下图所示：注意：当用户将连接器连接到PC前置音频输出时，此时没有后置音频输出！补充2：前置USB接口现在，大多数计算机机箱都具有前置USB接口。在这个USB设备日益丰富的时代，这极大地方便了我们。

您是否看到您的计算机机箱是否有前置US B端口？可以使用吗？电子产品市场中内置的许多计算机（即使有的话）都是充耳不闻的家具。原因很简单。商家曾经连接正面USB端口，但是每个主板的接口都没有统一的标准。他们经常连接错误的USB设备和主板，然后再也不敢连接正面USB。 USB接口到位。实际上，连接前置USB接口并不难。我已经为其他人成功连接了计算机的正面USB接口。接下来，我将带上新安装的爱情手机，并逐步向您展示如何连接到前置USB接口。作者的主板是具有6个USB2.0端口的技嘉8PE800 I845PE主板。除了主板上的两个内置USB端口外，其余四个USB端口需要从主板上的两个插槽中引出（图1）。主板上提供了带有两个USB端口的挡板（图2），将它连接起来更方便，只需将其直接连接到插座即可。您不必担心反向连接，因为连接没有反向。连接器的上排有5个插针，下排有5个插针一排连接器只有4个针脚。第五个针脚被锁定，因此如果接反，则无法连接（图3）。主板上其余的针脚当然连接到两个正面USB端口。）例如Century Star 71 03，Century Star机箱随附用于连接正面USB端口的说明手册上面描述了主板上四个通用USB端口的布置。查看主板和机箱手册，您可能会头晕目眩每个引脚的名称为何不同新台币？这是许建立错误连接的主要原因。不仅USB端口的排列不同，而且每个USB端口的引脚名称也不同。

这种情况的说明手册写得很好，每个引脚的名称不同：USB电源（VCC，POWER，5V，5VSB，U0VCC）。该线是红色USB数据负极线（DATE2-，USBD2-，PD2 －，USBDT2－，U0DA－）线是白色USB数据正极线（DATE2 ＋，USBD2 ＋，PD2 ＋，USBDT2 ＋，U0DA ＋）线是绿色USB接地（GND） ，GROUND）线是黑色的这就是USB的所有接线，并且USB与上述类似，不同之处在于USB数据正负极名称中的数字增加了1，以显示与第一个不同。 USB接口。综上所述，它实际上非常简单。前两个USB端口共有8条线，每个USB端口需要4条线。通常，主板上有两行USB端口，一行是USB端口。将红线连接到USB电源，白线（带有“-”符号）连接到负极USB数据线，绿线（带有“ +”符号）连接到USB数据正极，最后连接黑色接地线。请注意，连续连接的两条USB正极和负极数据线上的编号必须相同。如果遵循上述方法，则最下面的行是确定的。

最好在连接完成后再次检查，看看所连接电缆的颜色排列顺序是否与主板随附的背板的USB接口一致？这个完成了！从左到右的颜色：红色\白色\绿色\黑色。常用的主板前置音频接口AUDIO是根据英特尔®I / O面板连接规范设计的。引脚定义（AUDIO）如下：1. AUD_MIC前面板麦克风输入2、AUD_GND模拟音频电路3、的接地线AUD_MIC_BIAS麦克风电源4、AUD_VCC模拟音频电路5、的+ 5V滤波电源AUD_FPOUT_R前面板右声道音频信号6、AUD_RET_R前面板右声道音频信号返回7、HP_ON保留以供将来耳机放大器电路使用8、KEY空引脚9、AUD_FPOUT_L前面板左声道音频信号10、AUD_RET_L返回到AUDIO的前面板左声道音频信号的十针设计可以应用于带有功率放大器和扬声器的高端机箱，也可以应用于普通机箱的前置耳机插孔。因为第4针用于为功率放大器提供+ 5V电源，所以当连接到普通机箱的前置耳机插孔时，请勿将任何电线连接到第4针，否则会烧毁主板和耳机。

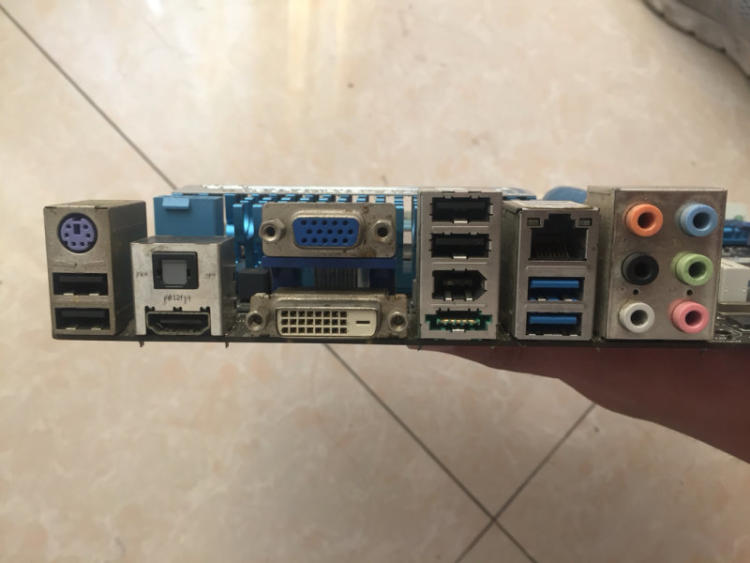

如果不使用前置音频插孔，则必须使用跳线帽将引脚5＆6，9＆1 0短路，以便将输出信号传输到背面音频端口。否则，背面的Line-Out音频接口将无法工作。机箱正面的耳机插孔的类型和连接：一、基本根据英特尔®I / O面板连接规范设计，提供了7条电缆：该正面音频插孔的耳机插孔具有弹簧开关，该弹簧开关更多更多左右两个通道返回到主板连接（LINE OUT RL和LINE OUT RR）。在这种耳机插孔的情况下，背面的音频输出插孔用于连接扬声器，而正面插孔用于连接耳机。使用前部插孔连接耳机时，它会自动断开背面的扬声器，并在拔下耳机时自动连接至扬声器。 7条线与主板的前音频接口JAUD1之间的连接如下：MIC IN ————————>①接地线（GND）————————————>② MIC POWER ——————>③面板右声道输出（LINE OUT FR）————>⑤面板右声道返回（LINE OUT RR）————>⑥面板左声道输出（LINE OUT FL） ————>⑨面板左声道返回（LINE OUT RL）————>⑩[请注意：⑴AUDIO麦克风连接，MIC IN连接到引脚1，MIC POWER连接到引脚3。会导致麦克风无输入或音量太低； ⑵确保连接接地线，该接地线必须连接到引脚2； 1⑶5、引脚9连接到左右声道输出，引脚6、1 0连接左右声道以返回。

]二、对于其他类型的连接线，请参考以下（5条连接线）进行连接：MIC POWER ----连接至麦克风电源MIC IN ---------连接到麦克风输入LINE OUT L -------连接左声道输出LINE OUT R ------连接右声道输出插入四个引脚后的情况如下：MIC --1■ ■2 --- G空-3■■4 ---空R --5■■6 ---空-空--7■端口8 ---空L --9■■10-空空解决了主板音频调谐电缆的需求使用两个不带跳线的跳线Lenovo机箱正面13针高清音频音频模块的插头引脚定义2010年6月24日，星期四，天骄机箱，联想Jiayue，其正面音频接口是Lenovo定制的HD音频13针标准必须连接到非联想机器。例如，技嘉主板上的音频插座使用INTEL标准清晰度。我自己测量过，修改正确。数据的组织结构如下图所示：注：1、技嘉主板没有SENSE2_RETURN定义，并且插针10直接接地。2、某些颜色为近似值，视实际情况而定。如何将Lenovo 13针前置音频更改为普通前置音频：
