汉字库存储芯片Logisim的扩展实验

一、实验目的

了解存储系统中位扩展和单词扩展的基本原理，能够使用相关原理解决实验中汉字库的存储扩展问题，并能够用正确的字体数据填充。

二、实验内容

现有ROM组件如下，其中4个4K32位ROM，7个16K32位ROM，请在Logisim平台上构建一个具有GB2312汉字编码的1616点阵汉字库。汉字区号和位数，电路输出为8×32位（1616 = 256位点阵信息），待完成的字体库电路的输入输出引脚如下图所示。有关详细信息，请参见项目文件中的storage.circ文件。图的左侧是输入引脚，它对应于汉字区号。中间区域有8个32位输出引脚，可一次提供256位点阵汉字显示信息，右侧的实际显示区域用于观察汉字显示是否正确。正常。字体库的子电路包装已经完成，请不要对其进行修改，以免影响后续的自动测试功能。

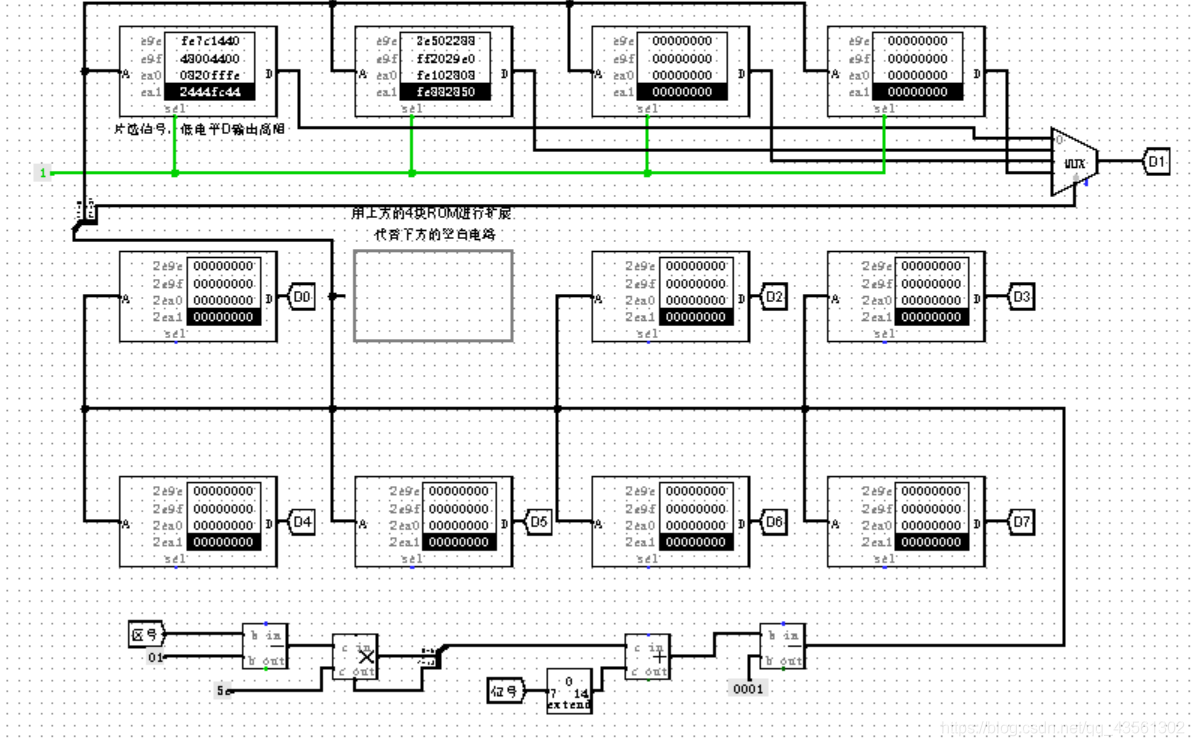

三、电路设计图

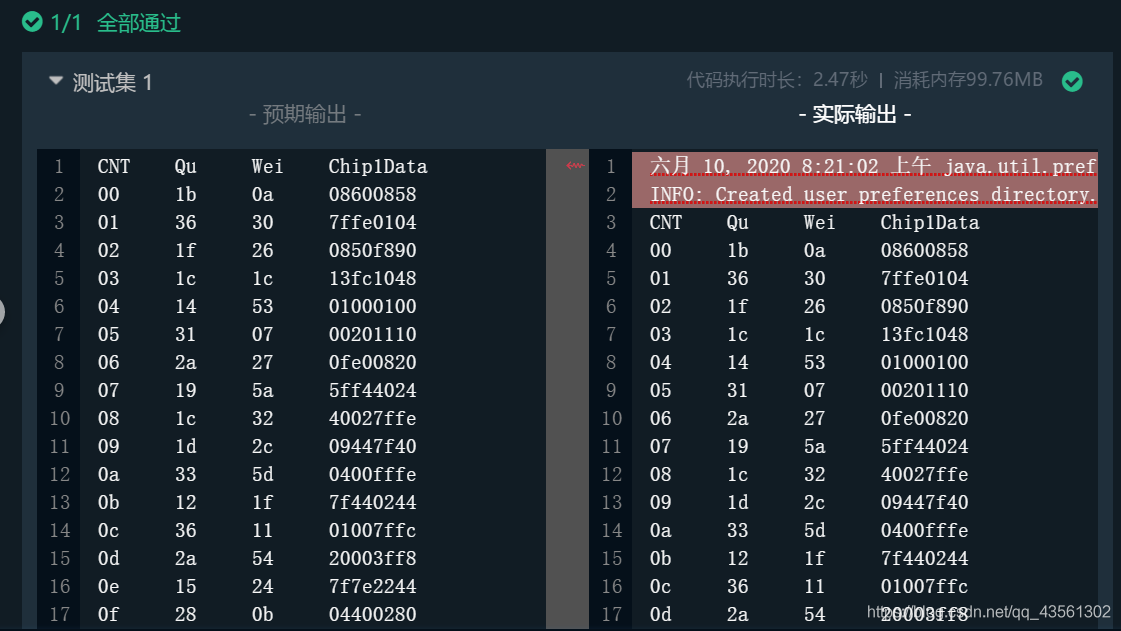

四、运行结果

五、经验和经验

这个实验教了我很多东西。从上周开始，我就一直在进行汉字库存储芯片扩展实验，但是我画的电路在评估时总是错误的。幸运的是，今天，在一个同学给我打电话之后，我想将ROM的内容复制到我自己设计的存储器中。只需以这种方式修改评估。简而言之，完成此实验并不容易，我学到了很多东西。

六、登录代码
