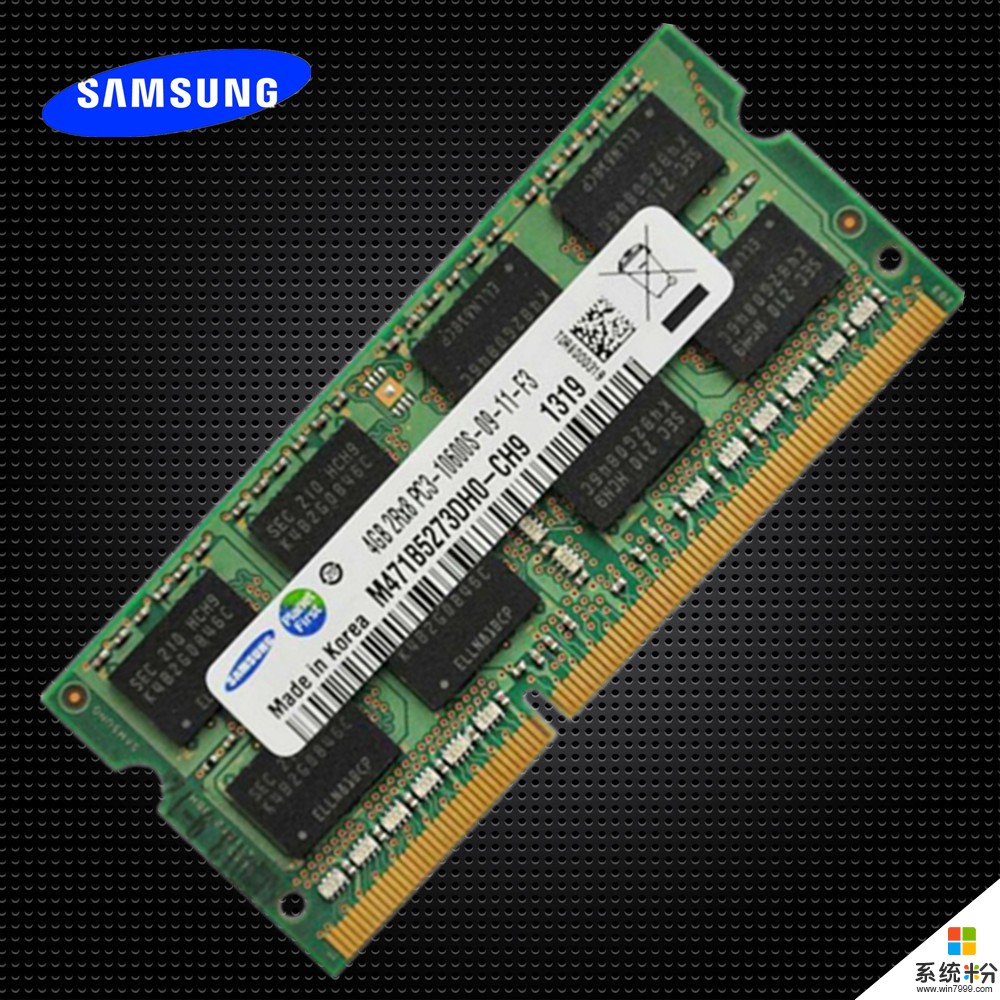

主板只有手掌般大！ ThinkPad X200在这个泡泡网笔记本频道上的拆解评论9月2日，可以说ThinkPad的Centrino 2新机是最近最有趣的笔记本系列，而最X200无疑是关注的焦点。作为X61的升级版，相信16:10宽屏是许最期待改进的地方。通过我们之前的拆箱图片展示，我相信许多用户已经对X200有了一定的了解，但是在最新的轻薄型ThinkPad X系列的设计上取得了哪些突破？今天，我们将拆除真实的机器，以使每个人都更加清楚地了解它。拆解X2005.2AH电池之前。 X200的标准6芯电池没有突出的设计，这也使笔记本电脑看起来更轻。 ThinkPad笔记本电脑的螺钉仍然非常标准。当然，X200也继承了这一传统。在背面，我们可以通过一个简单的标签看到每个螺钉的功能，这对于硬件更换非常方便。背面的螺钉标记了内存插槽。内存应该是最经常更换的配件之一。这次X200终于回到设计，背面有双内存插槽。只需要两个螺钉即可更换内存。 2GB DDR3内存从图中可以看出，该X200标配单个2GB DDR3内存。如果用户需要增加内存，可以直接在附近的可用内存插槽中扩展它。

通过螺钉完成硬盘的拆卸。从两个笔记本电脑中可以看到硬盘的橡胶保护，分别是内存和硬盘，它们是最经常更换的配件。可以看出，X200在替换附件方有人性化设计，与上一代产品相比已经有了一些改进，主要体现在内存插槽位置的便利性上。在笔记本的内部设计中，X200还遵循ThinkPad的一致设计，因此随后的拆卸也可以轻松进行。背面设计有泄漏孔和扬声器孔。此拆机X200在电池部分上还有一个SIM卡插槽。通过螺钉标记，卸下所有键盘螺钉，然后可以从正面卸下键盘。键盘可以轻松卸下键盘数据电缆以及内部CPU支架和键盘背面的风扇。主板部分还设计了一个迷你PCI-e插槽。卸下键盘后，我们可以看到一些内部电路板已绝缘。卸下PCI-E设备螺钉和键盘后，可以轻松卸下掌垫。卸下掌垫后，您可以看到主板的指纹识别设备以及数据线Intel 5100无线网卡。我们从后面看到的扬声器。这是音频连接和调制解调器部分。通过数据电缆连接的主板的另一部分是从这个角度来看的，您可以看到无线网卡的侧面还有另一个PCI-e插槽。为了使机身更薄，更轻，X200主板部分的接口部分通过数据线连接到另一块较小的板上。

拆卸在这里。我相信普通用户就足够了。此时，我们可以更换大多数笔记本电脑配件，包括PCI-e设备。但是，为了更清楚地了解X200的设计，我们将进一步拆卸主板。在主板正面，您可以看到主板背面的铜散热器。 P8600处理器和芯片组主板集成在主板上。 X200的主板有多小？从主板上可以看出，由于机身的压缩，X200处理器已集成在主板上，无法由用户更换。但是，我相信X200用户不会在意这一点，因为他们已经获得了最终的轻薄业务享受。
