干货教程:计算机组装教程的主板跳线连接图教您如何修复主板跳线。

“太难了！”我经常听到小白抱怨他不知道如何插入主板跳线，但是实际上，只要您学习了几分钟，跳线的连接方法就太困难了。由于计算机上的许多接口均具有防呆设计，因此可以避免在计算机组装过程中出现反向或错误插入的情况。对于小白来说，最困难的部分无疑是机箱和主板之间的跳线。连接方法，因为需要区分正极和负极，并且没有万无一失的设计。如果您还没有真正了解它，那通常是不知道如何插入或错误插入它。如何将跳线插入主板？下面，小龙分享了计算机组装教程中的主板跳线连接图，并教您如何修复主板跳线，希望对大多数安装用户有所帮助。

主板跳线连接图计算机组装教程

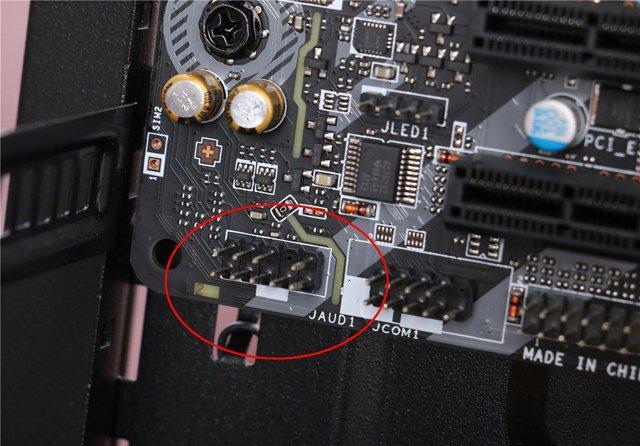

首先让我们了解机箱上的所有连接线。 POWER_LED是电源指示灯，HDD_LED是硬盘指示灯，POWER SW是切换按钮，RESET SW是重启按钮，机箱的正面USB3.0接口，AUDIO是机箱的正面音频，机箱正面的USB2.0接口。

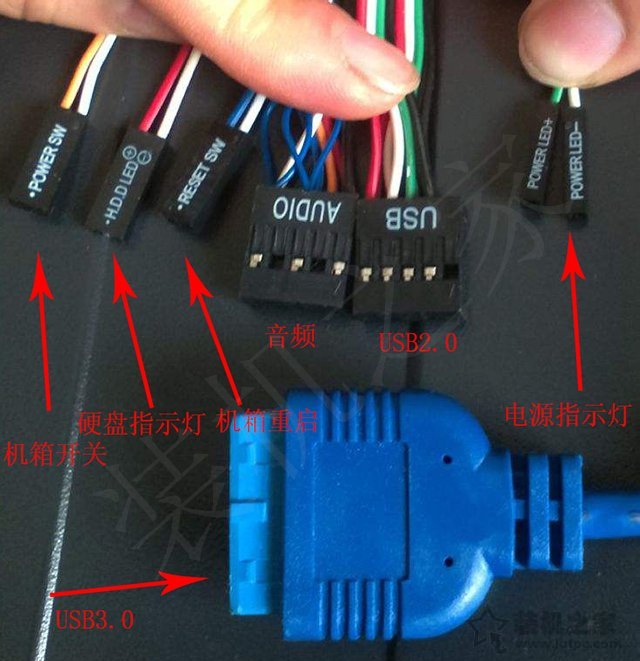

机箱连接线

POWER_LED电源指示灯，HDD_LED硬盘指示灯，POWER SW开关按钮，RESET SW重置按钮，这四个跳线属于一组，白线为负极，彩线为正极。

1、开关跳线连接方法

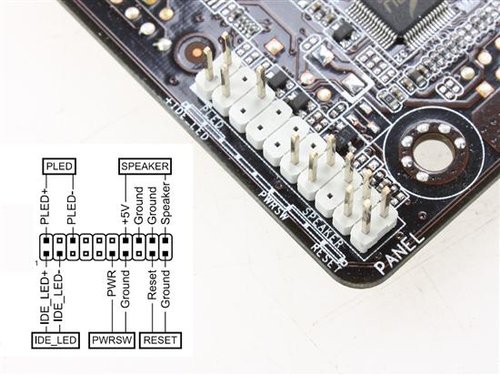

开关跳线连接方法是安装过程中最困难的部分。以以下9针跳线针为例。这是最常见的引脚。当然，有些主板是不同的。我们需要遵循主板标识。一张一张地插入。

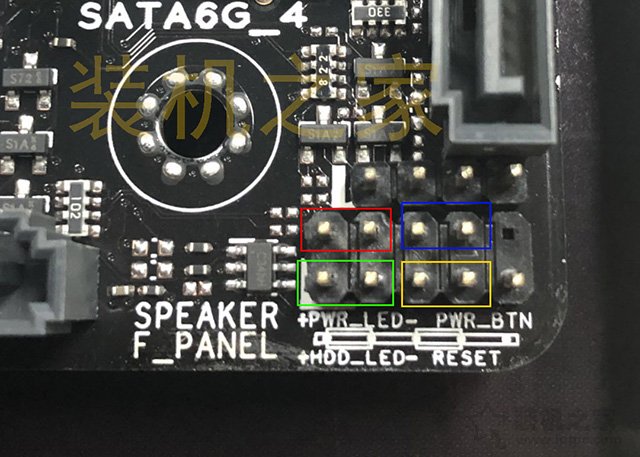

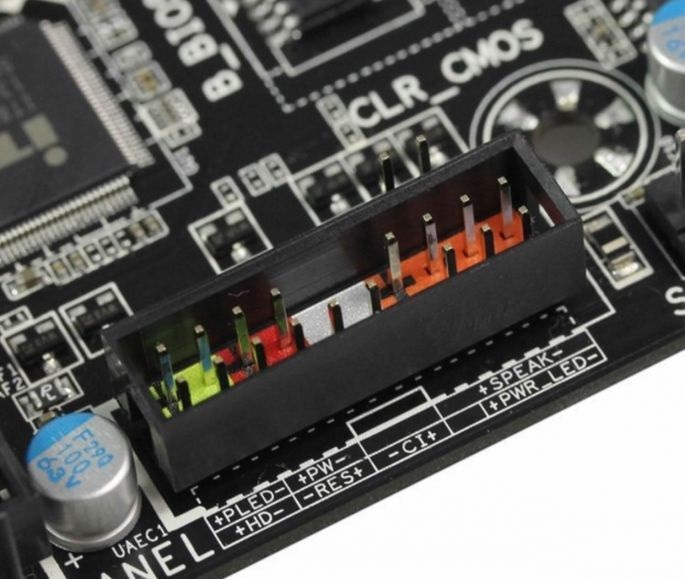

开关针

注意：跳线下面有标记，左侧为+（正），右侧为-（负）。

红色框标记为PWR_LED，它对应于机箱连接线的电源LED的跳线。有必要区分正极和负极。

绿色框标记是HDD_LED，与机箱连接线的HDD_LED的跳线相对应，并且需要区分正极和负极。

框表示RESET，它对应于机箱连接线的RESET SW跳线。无需区分正面和负面。

蓝色框表示PWR_BTN，它对应于机箱连接线的Power SW跳线。无需区分正极和负极。 （某些主板开关可能未标有PWR_BTN，例如PowerSW，PW，PWR，POWER和ON / OFF，它们都表示开关，表示相同。）

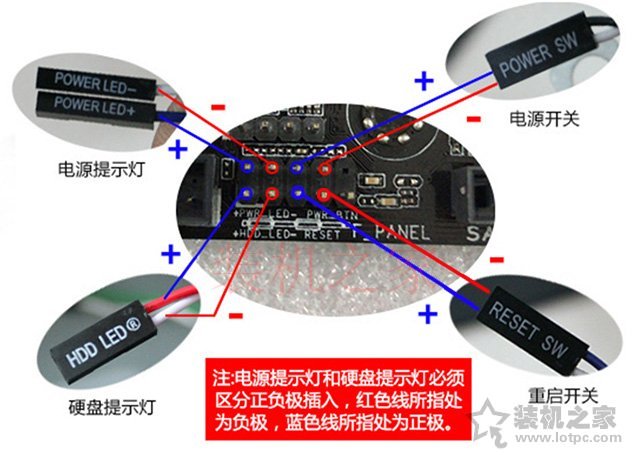

机箱和主板之间的跳线连接的例证

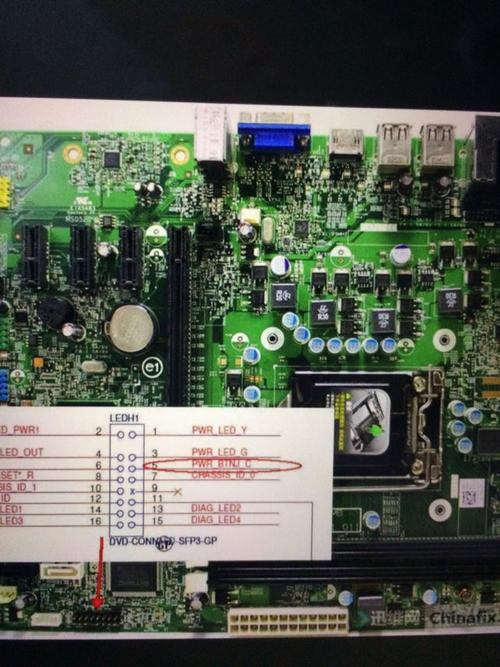

注：某些主板具有不同的插针。实际上，我们只需要按照主板上的徽标正确插入它们即可。

2、CPU_FAN引脚

主板上的CPU_FAN是CPU散热器风扇的专用接口，具有防呆接口设计，通常不会插入错误。许错误地将CPU散热器风扇的电源线插入CHA_FAN，会在主板BIOS中引起监视风扇速度，实现智能速度控制功能等问题，并且在启动时可能会出现F1错误。我们可以按F1。正常启动。

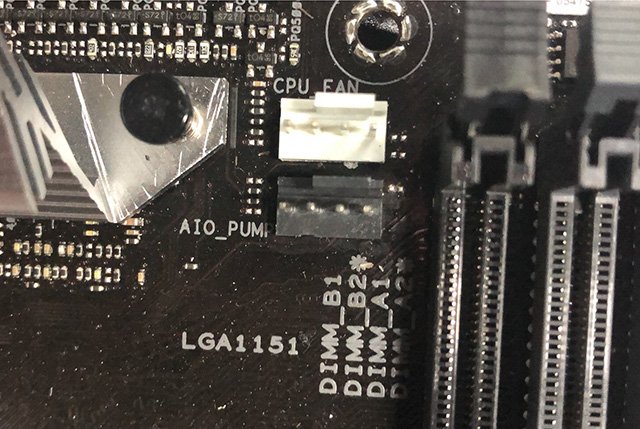

CPU散热器专用接口

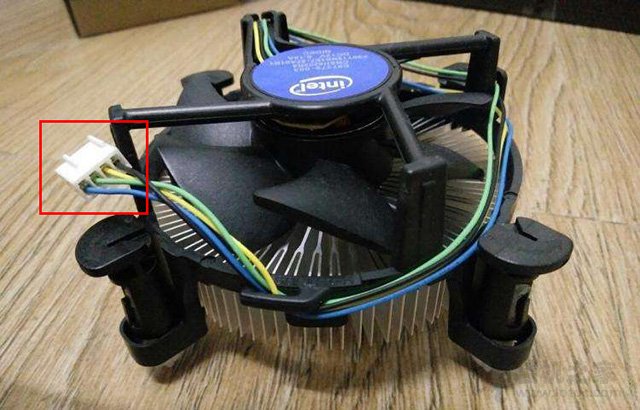

对应于CPU散热器风扇电源接口

某些高端主板除CPU_FAN外可能还具有CPU_OPT或AIO_PUMP接口。这两个主要是水泵电源接口。

3、USB2.0针

主板上的USB2.0引脚主要用于为机箱的正面USB2.0提供跳线。它通常是9针引脚，并在主板上方或下方标有USB。愚蠢的设计，反向插头无法插入。

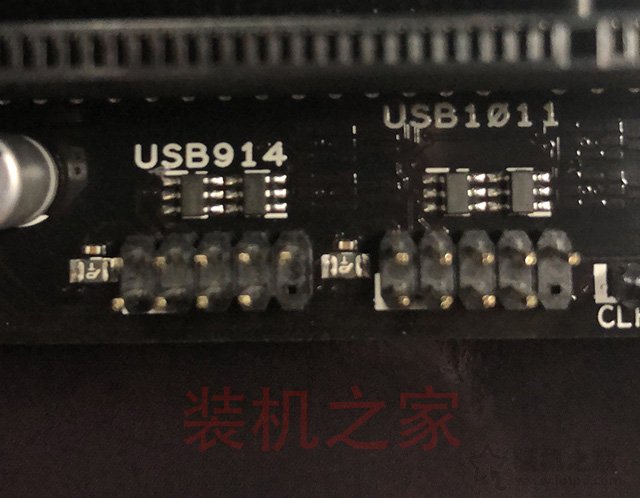

USB2.0针

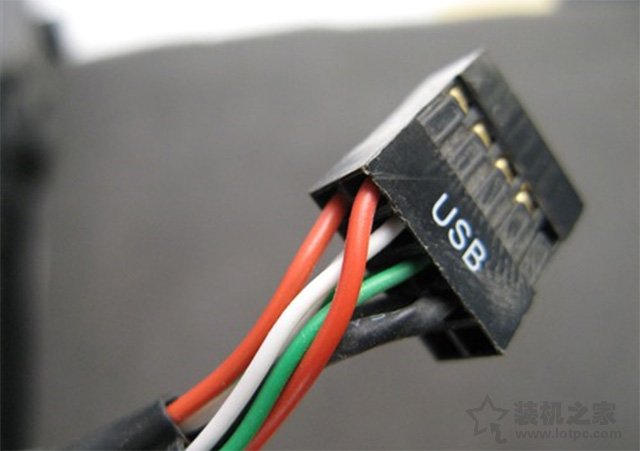

对应的机箱USB跳线

在某些情况下，正面I / O上还有USB3.0端口。如下图所示，它是USB3.0端口。 USB3.0也称为USB3.1第1代19针引脚，找到机箱的USB3.0接口电缆并将其插入。

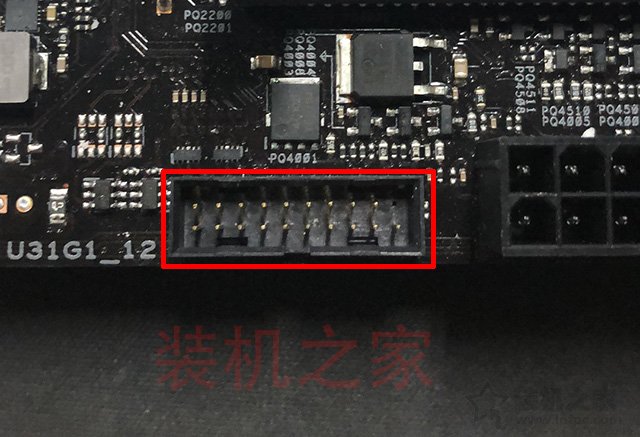

USB3.0

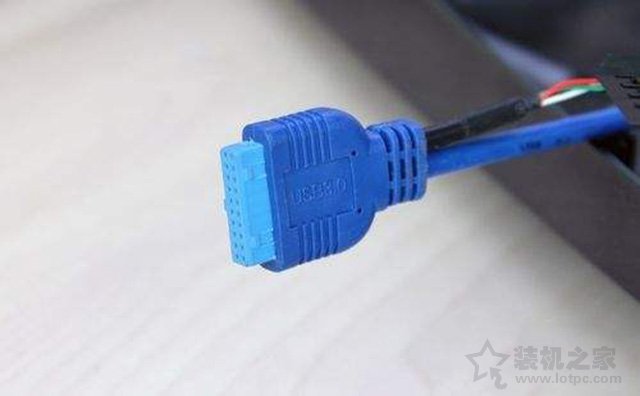

对应于机箱USB3.0跳线
