计算机主板原理图

对于非技术人员来说，无需了解计算机主板的原理，但不排除某些对此方面有兴趣的朋友需要计算机主板原理图。我也学习了一段时间的计算机主板原理，现在有关于计算机中计算机主板原理的教程。现在，有些朋友对计算机主板的原理感兴趣，让我与您分享！对于具体的实战，可以查看昂达主板重装系统的教程方法。

一、计算机主板简介

主板，也称为主板，系统板或主板；它安装在机箱中，是微型计算机最基本，最重要的组件之一。主板通常是矩形电路板，在其上安装了构成计算机的主要电路系统，通常包括BIOS芯片，I / O控制芯片，键盘和面板控制开关接口，指示器插头，扩展插槽，主板和插件卡。直流电源连接器和其他组件。

二、电脑主板如何工作

在电路板下面，有零散的电路布线；上面有各种各样的组件，它们的边缘都很锋利：插槽，芯片，电阻器，电容器等。主机上电后，电流会立即流过CPU，南北桥芯片，内存插槽，AGP插槽，PCI插槽，IDE接口以及主板边缘的串行端口，并行端口，PS / 2接口等。随后，主板将根据BIOS（基本输入输出系统）识别硬件，并进入操作系统以执行支持系统平台的功能。

三、计算机主板的基本功能

3.1个芯片部分

BIOS芯片：这是一块块状的内存，用于存储与主板匹配的基本输入输出系统程序。它可以让主板识别各种硬件，还可以设置设备以引导系统，调整CPU FSB等。 BIOS芯片可写，方便用户更新BIOS版本以获得更好的性能，并支持最新的计算机硬件。当然，不利的一面是主板将受到CIH等病毒的攻击。<​​/ p>

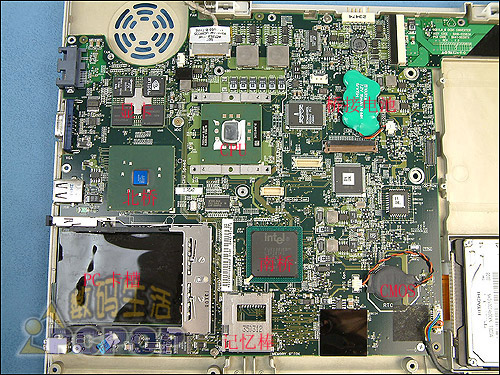

北桥芯片和南桥芯片：AGP插槽左右两侧的两个芯片是北桥芯片和南桥芯片。南桥大部分位于PCI插槽的上方；在CPU插槽旁边，北桥芯片被散热器覆盖。该芯片组基于北桥芯片。通常，主板的名称以北桥的核心名称命名（例如，P45主板使用P45北桥芯片）。北桥芯片主要负责处理CPU，内存和图形卡之间的“通信”。由于产生大量的热量，需要散热器来散热。南桥芯片负责存储设备（例如硬盘驱动器和PCI）之间的数据流。南桥和北桥统称为芯片组。芯片组在很大程度上决定了主板的功能和性能。应该注意的是，由于AMD CPU内置了内存控制器，因此AMD平台中的某些芯片组可以采用单芯片方法。例如，nVIDIA nForce 4采用了不带北桥的设计。从AMD的K58开始，该主板具有内置的内存控制器，因此北桥不需要集成内存控制器，这不仅降低了制造芯片组的难度，而且降低了生产成本。如今，南北桥芯片被封装在一些高端主板上，只有一个芯片，大大改善了芯片组的功能。

RAID控制芯片：它等效于RAID卡，并且可以支持多个硬盘以形成各种RAID模式。主板上目前集成了两种主要的RAID控制芯片：HPT372 RAID控制芯片和Promise RAID控制芯片。

3.2扩展槽部分

所谓的“插入部分”是指配件的这一部分可以用“插头”安装，也可以用“插头”反向安装。

内存插槽：内存插槽通常位于CPU插槽下方。图为DDR SDRAM插槽，该插槽的行数为184行。

AGP插槽：颜色大部分为深棕色，位于北桥芯片和PCI插槽之间。 AGP插槽分为1×，2×，4×和8×。 AGP4×的插槽之间没有空间，但是AGP2×的插槽中没有空间。在PCI Express出现之前，AGP图形卡更为流行，其传输速度高达2133MB / s（AGP8×）。

PCI Express插槽：随着3D性能要求的不断提高，AGP越来越无法满足视频处理带宽的要求。目前，主流主板上的图形接口主要转向PCI Exprss。 PCI Exprss插槽分为1×，2×，4×，8×和16×。注意：当前的主板支持双卡：（NVIDIA SLI / ATI crossfire）

PCI插槽：PCI插槽大多数是乳白色的，是主板的必需插槽，可以插入软调制解调器，声卡，股票接收卡，网卡，卡等设备。

CNR插槽：多数为浅棕色，仅是PCI插槽长度的一半，它可以连接到CNR的软调制解调器或网卡。该插槽的前身是AMR插槽。 CNR和AMR之间的区别在于CNR增加了对网络的支持，并占据了ISA插槽的位置。共同点是它们都将软调制解调器或软声卡的部分功能委托给CPU。可以在主板BIOS中启用或禁用此插槽的功能。

上面是计算机主板的。看完之后，您感到头晕吗？实际上，任何事物的原理都是很深奥的。只要您冷静下来学习和思考，就可以掌握它。我在这里向所有人介绍了计算机主板的原理。希望您能理解这些内容。进一步阅读：无法打开计算机时如何重新安装系统。
