解决方法:电容器在主板上的作用以及如何区分电容器的质量

如果您已经关注此站点一段时间，那么即使是新手朋友也应该熟悉术语“电容器”。电容器不仅用于计算机配件中，而且还用于许多电气设备中。今天，我们将了解电容器在计算机主板（图形卡）上的作用以及如何区分电容器的质量。

电容器是用于存储电荷的容器。其功能是确保电路板和相关附件的电源稳定，过滤掉电流中的杂波，并将纯电流输出到GPU和视频内存。图形卡电容器的主要功能是过滤并防止由于电源输入电压的微小波动而导致电源输出电压波动。电容器对图形卡的稳定性有较大的影响，尤其是图形卡电源电路中使用的电容器。电容器的这一部分主要是第一次过滤输入电流。这部分电容器的问题将直接影响图形卡的稳定性。

让我们看一下这个简单的电容器分类表，该表主要列出了板载设备上一些最常见的电容器类型。通过此直观的树形图，您可以直观地了解电容器的分类和命名。理解。

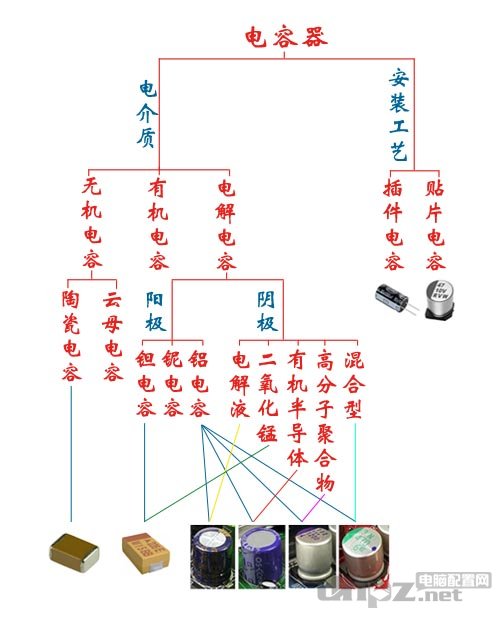

电容分类图

计算机板上的普通电容器主要分为三种，即电解质电容器，固体电容器和钽电容器。我们基本上可以从其形状，颜色和顶部的防爆盖上区分它。

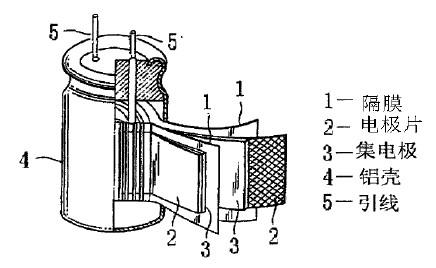

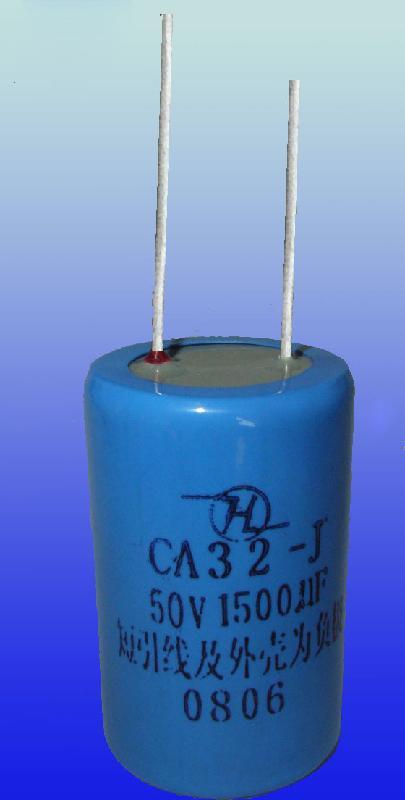

电解电容器

这种电容器以铝为阳极材料，以传统的电解质为阴极材料，具有良好的耐压性和低廉的价格。电解电容器可以从顶部的防爆槽中打上商标。常见的防爆槽主要有四种类型：“ K”型，“ +”型，“三叶”型和“ T”型。

固体电容器

固体电容器具有环保，低阻抗，高低温稳定性，耐高温性和高可靠性等优异特性。由于固态电容器比液态铝电容器具有更好的特性，并且它们的电导率，频率特性和寿命更好，因此它们适用于低压和大电流应用，因此成本要高于电解质电容器。由于固态电容器没有爆炸问题，因此没有设计防爆槽。

钽电容器

钽电解电容器的尺寸非常小，通常用于SMD安装。会有一些电容器。这是因为音频电路上的电解电容器使声音更柔和，音质更好，就像高端功率放大器仍在使用电子管一样。
