详解:台式电源线连接图（计算机主板高清接线图

对于组装计算机而言，主板上的跳线对于小白安装人员来说是最麻烦的事情，但是实际上，具体的跳线插入方法在连接到机箱的跳线接口和主板上的跳线插座上都有详细说明。马克，我们只需要在主板上找到相应的插座并将其插入即可。那么机箱上的跳线在哪里连接到主板？让我们在下面分享有关台式计算机主板接线图的教程。不同品牌的跳线的基本插入方法是相同的，包括华硕，技嘉，微星，华擎，七彩，昂达，索优，映泰，映泰，GALAX等主板品牌。请参阅本文中有关跳线插入的图示教程。

台式机主板接线教程

1、用于将机箱连接至主板的跳线通常主要包括USB2.0、USB3.0、前置音频接口（HD_AUDIO）和四个POWER SW，RESET SW，POWER LED，HDD LED主板跳线，这些跳线的含义如下。

RESET SW：机箱重置按钮；注意：主板上相应位置的插针附近的英文缩写通常是RESET，RST，RS或RE。

POWER SW：机箱开关按钮；注意：主板上相应位置的引脚附近的英文缩写通常是PWR，Power SW，PWR SW，PW，PW SW等。

电源LED：电源指示灯；注意：主板上引脚附近的英文缩写通常是PW LED，Power LED，PWR LED或PLED +和PLED-等。

HDD LED：硬盘驱动器指示灯；

USB2.0：机箱正面的USB2.0端口；

USB3.0：机箱正面的USB3.0端口；

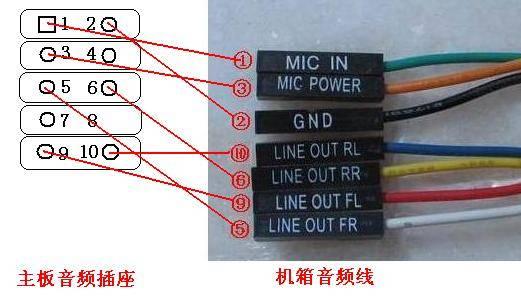

HD_AUDIO：机箱正面的音频接口；

2、让我们看一下四个主板跳线，POWER SW，RESET SW，POWER LED和HDD LED。连接到机箱的跳线接口上有清楚的标记，如下图所示。

注意：由于我演示的案例没有POWER_LED接口（电源指示灯），因此考虑到大多数案例都具有POWER_LED接口，因此将其添加到上图中。

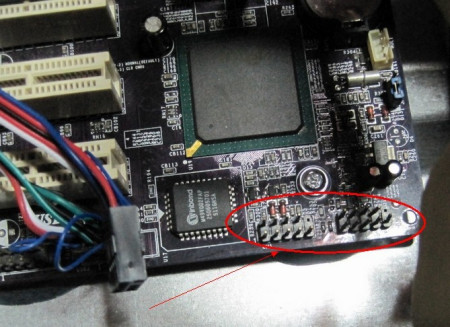

3、实际上，这些跳线在主板上已经有标记的连接，只需按照主板上的说明将它们一一插入即可。

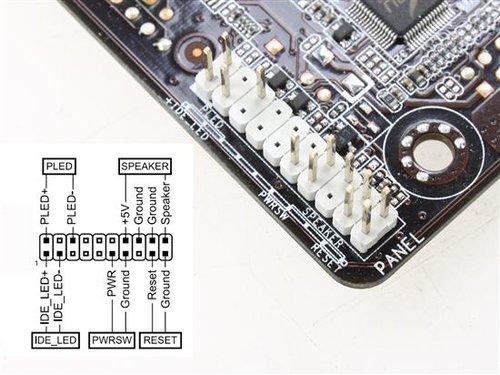

4、考虑到大家的理解，我制作了用于POWER SW，RESET SW，POWER LED和HDD LED的主板跳线安装的。我们找到了主板跳线位置，并相应地插入了它们。主板跳线连接图如下图所示。

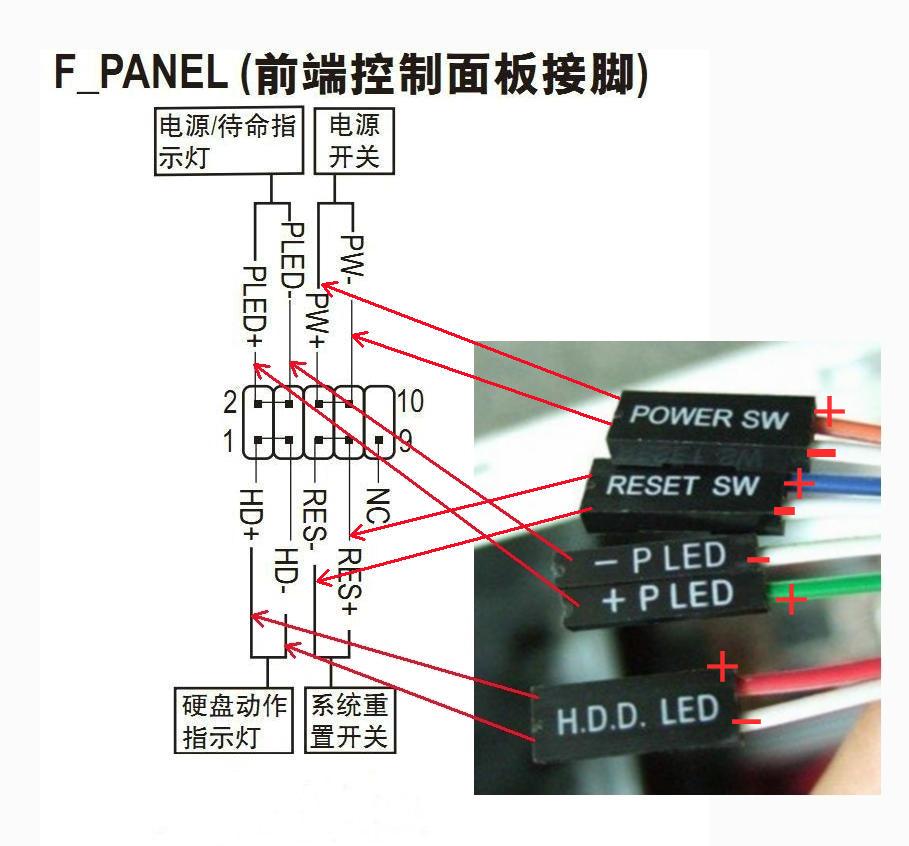

主板跳线的9针连接图

注：电源指示灯（电源LED）和硬盘指示灯（HDD LED）必须在正极和负极之间进行区分。电源开关（POWER SW）和复位按钮（RESET SW）不需要区分正极和负极。请注意，如上图所示，蓝线指向正极，红线指向负极。

5、找到连接到机箱的USB2.0跳线接口，并找到主板上的USB2.0插座以将其插入。有一个防呆设计。如果反向插入，则无法插入。的。

6、如果机箱的正面支持USB3.0，则可以找到连接到机箱的USB3.0跳线，如下图所示。

7、在主板上寻找USB3.0插槽，然后将其直接插入。您不必担心反向。您不能将其反向插入。
