最全面的主板跳线图

我不知道您自己组装计算机时是否遇到主板跳线。无论如何，当时编辑很着急，到处都在寻找主板跳线图，并想使用主板跳线教程来解决问题。最后，牺牲了一块主板。为了使每个人都不再为主板跳线所困扰，我决定今天为每个人分析此主板跳线图。我希望从编辑器中汲取的教训可以对您有所帮助。

主板跳线非常重要。至少有一点，主板是不稳定的，主板不起作用，甚至其他组件也可能损坏。因此，在调整跳线时，必须仔细阅读主板手册，并检查跳线的名称，跳线的数量和开关关系。尽管不同的设备具有不同的跳线设置。

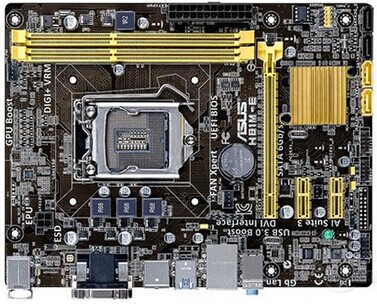

最全面的主板跳线图1

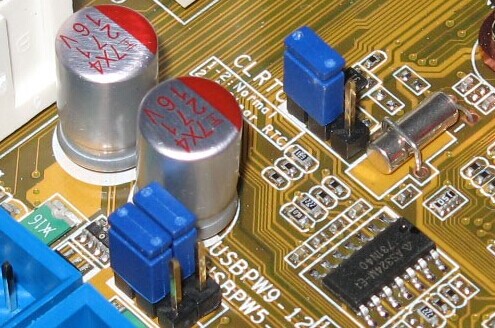

所谓的跳线是嵌入在计算机主板，硬盘驱动器，光盘驱动器和其他设备上的金属销（跳线柱），以及这些金属柱上的跳线帽。无论是主板，硬盘，光盘驱动器等，都可以看到跳线。跳线柱是一个小的金属柱。第二个跳线帽是一个塑料帽，外面有两个孔。跳线帽的外层（塑料层）用于绝缘和保护。里面有两个。一块金属弹片，因此当将跳线帽插入跳线柱时，两个跳线柱之间会形成一条路径。

跳线的功能是调节设备上不同电信号的开关关系，并调节设备的工作状态。例如确定cpu的工作电压，外部频率，驱动器的主从关系等。应注意的是：一个跳线至少有两个跳线柱，但也可以有多个跳线柱。从排列和组合的角度来看，具有多个跳线柱（或多个跳线组）的跳线所能调整的状态远大于仅具有两个跳线柱的跳线，因此这种跳线组通常用于计算机主板上以调整cpu外部频率，乘法器等（用于超频）。

在许多地方，您需要在计算机主板上设置“ on-off”关系，因此这里也是跳线最多的地方，例如cmos，cpu，bios，声卡，键盘启动等。 。，对于刚接触计算机主板维修的新手来说，正确设置主板上的跳线是一项必须掌握的技能。

此外，许多主板上都有DIP开关设置来代替跳线帽，这更加方便和易于使用。 DIP开关的右上角通常带有一个“ on”徽标，表示向上拉动时该开关处于打开状态，这等效于跳线帽插入状态，而在打开时则处于关闭状态。下来了。

计算机主板跳线连接方法说明

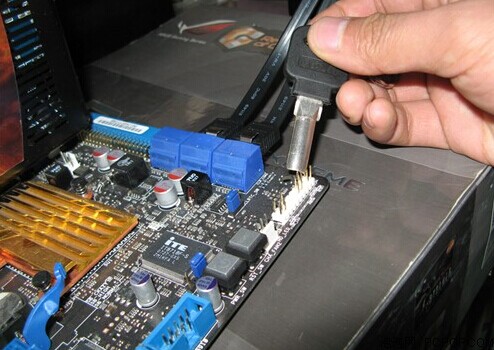

作为新手，从头开始组装自己的计算机并不容易。也许您知道应该在哪里插入CPU，应该在哪里插入内存，但是当遇到成排的复杂跳线时，许多新手都不知道。如何开始。开启钥匙并不是一个谜。您还记得吗，当您初次看到计算机时，JS将CPU，内存，图形卡等插入主板，然后从口袋里掏出自己的钥匙（或者当您触摸侧面时只是找到一个（螺丝））主板和计算机启动了吗？您是否感到惊讶（无论如何我还是很惊讶的！）面对全新的主板，JS总是不使用。阅读任何手册，您都可以将密集的跳线连接到主板上1、2分钟之内的主板。你认为他是一个大师吗？哈哈，看完今天的文章，你会觉得这不值一提。只要记住一点，就可以记住在不阅读手册的情况下将所有跳线安装到主板上的秘密。

最全面的主板跳线图2

主板跳线连接方法步骤/方法

1、首先，让我们纠正一个概念性问题。实际上，主板上需要连接的排针不被称为“跳线”，因为它们根本无法实现跳线的功能。真正的跳线是两个/三个针脚，并且上面有一条小的“跳线”。它应该被称为“跳线”。它可以起到硬件更改设置，频率等的作用；并连接到机箱电缆的针脚根本不扮演这个角色，因此从真正的意义上讲，它们应被称为面板连接针脚，但是由于它们的外观与“跳线”没有太大区别，因此我们常将其称为他们是“跳线”。

好的，今天我们要谈论的是这里。只要您仔细阅读本文，我相信以后您就不会被主板上复杂的跳线所困扰。当然，某些主板上可能还有其他定义的跳线，例如外部1394接口。这些具有非常明显的迹象，并且基本上连接是集成的，只需直接插入即可，这并不困难，在这里我们不会对这些较少使用的跳线做太多的事情

最全面的主板跳线图3

最全面的主板跳线图4

2、阅读本文之后，连接大量电线将非常容易。至于谁是第一次将面板连接销钉称为“跳线”，我相信没有人能确定。但是由于每个人都这么称呼，并且每个人都习惯了，所以我们不会继续使用它们，因此在本文中，我们仅将面板连接销称为跳线。

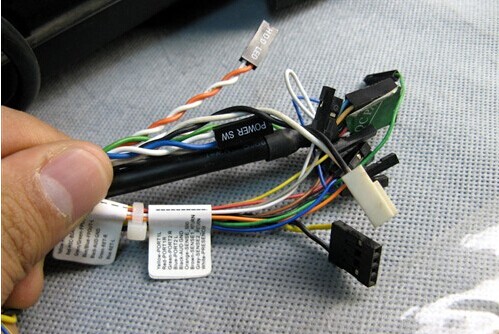

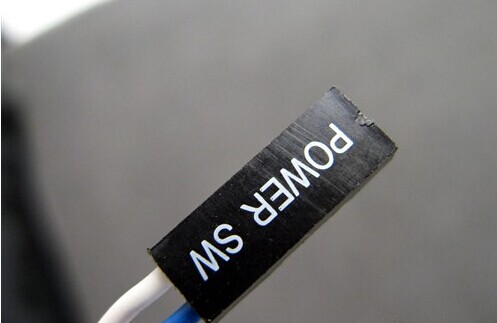

为了便于理解，让我们从外壳的连接电缆开始。一般来说，在机箱的连接线上使用文本标记每个连接线的定义，但是如何识别这些标记是我们要解决的第一个问题。实际上，这些注释都是相关的英语缩写，这并不难记住。让我们一一了解（每张图片下面都是相关的介绍）！电源开关：POWER SW

全名：Power Swicth

可能的名称：电源，电源开关，开/关，电源设置，PWR等。

功能定义：机箱正面的开机按钮

最全面的主板跳线图5

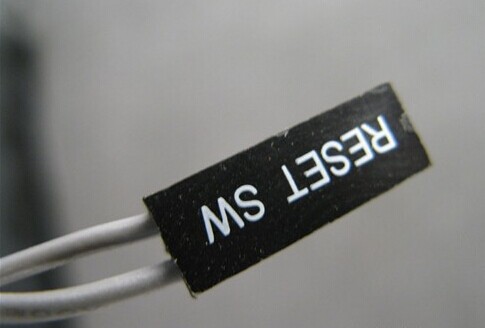

3、重置/重启开关：RESET SW

全名：Reset Swicth

可能的名称：RESET，Reset Swicth，Reset Setup，RST等。

功能定义：机箱正面的重置按钮

最全面的主板跳线图6

4、电源指示灯：+/-

可能的名称：POWER LED，PLED，PWR LED，SYS LED等。

最全面的主板跳线图7

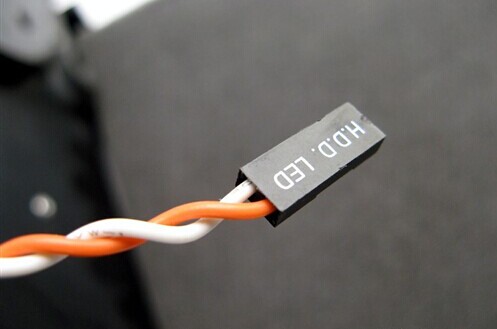

5、硬盘状态指示灯：HDD LED

全名：硬盘驱动器发光二极管

可能的名称：HD LED

最全面的主板跳线图8

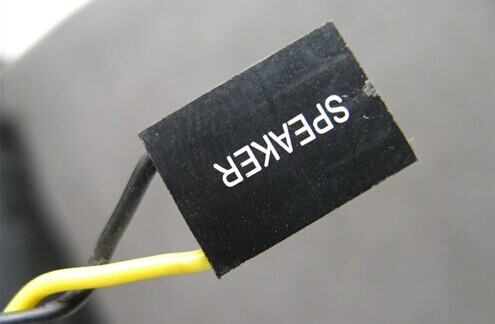

6、警报：扬声器

可能的名称：SPK

功能定义：主板异常操作告警

最全面的主板跳线图9

7、不用说，与正面USB接口的连接通常是整个

最全面的主板跳线图10

8、音频线：音频

可能的名称：FP AUDIO

功能定义：机箱的前置音频

阅读上面的简单图形介绍之后，每个人都必须已经知道机箱上这些连接的定义。实际上，它真的很简单，只有几个非常非常简单的英文缩写。在下一页上，我们将了解主板上的“跳线”。

实际上，机箱上的电线并不可怕。超过80％的初学者感到最麻烦的是主板上跳线的定义，但这真的那么可怕吗？答案是不！有很多规则。正是由于这些规则，我们才能相互推论。无论哪种品牌的主板，都无需阅读手册并插入复杂的跳线。

●跳线的第一针在哪里？

最全面的主板跳线图11

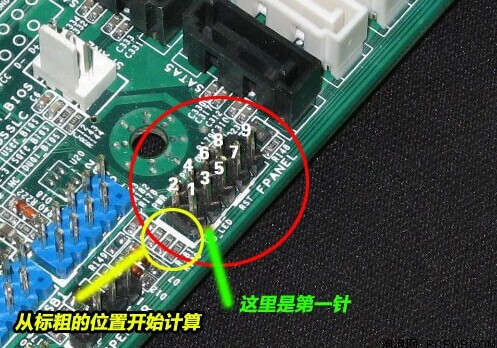

9、要学习跳线方法，我们必须首先了解跳线在何处开始计数。这实际上非常简单。在主板上（所有主板设备都一样），在跳线的两端始终有一个较厚的打印框架，应该从此处开始计算跳线。找到较厚的打印框后，只需从左到右，从上到下进行计数。如上所示。

●9针开关/重置/电源指示灯/硬盘指示灯定义

最全面的主板跳线图12

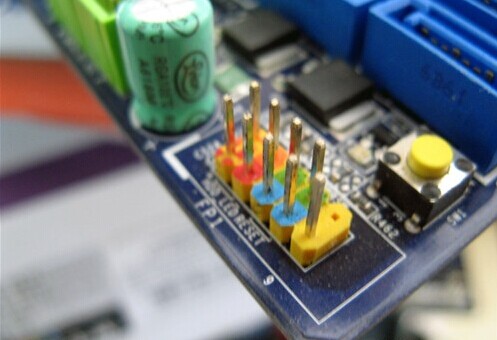

10、该主板与上图中的主板相同，使用9Pin定义了开关/重置/电源指示灯/硬盘指示灯

9Pin的开关/重置/电源灯/硬盘灯跳线是目前最流行的方式，市场上超过70％的品牌都采用这种方法，并逐渐成为一种标准，特别是几家主要公司推出的主板渠道制造商的代工厂，使用这种方法的比例高达90％。

最全面的主板跳线图13

1 1、9针面板连接跳线图

上图是9Pin定义开关/重置/电源灯/硬盘灯的。此处应注意，第9针未定义，因此在插入跳线时无需插入此针。连接时，只需按照上图进行连接，这非常简单。其中，电源开关（Power SW）和复位开关（均与正极和负极无关），两个指示灯需要区分正极和负极，正极按方向连接靠近第一个图钉（即，印有粗线）。方向）。

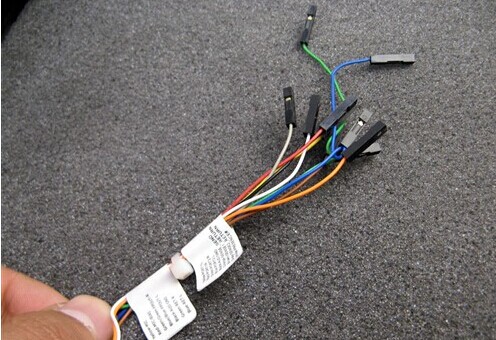

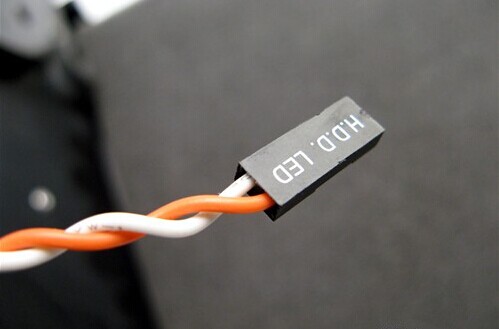

最全面的主板跳线图14

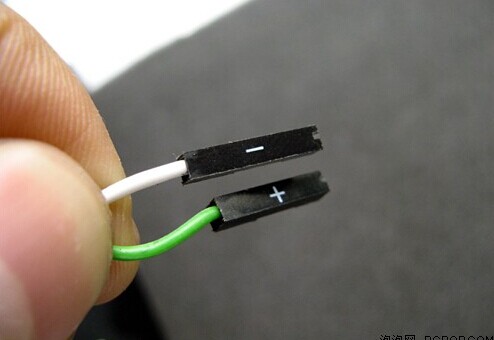

您能区分这根线的正极和负极吗？

我几乎忘了提到机箱上的电线也很容易区分正极和负极。通常，彩色线为正极，黑/白线为负极（接地，有时用GND表示）。

在学习并记住此页面的内容之后，您可以连接大多数主板的开关/重置/电源指示灯/硬盘指示灯。现在，您可以从外壳中拔出电缆的这一部分，然后再插入。一定要记住布置！为了使大家更容易记住，在这里我们用4个句子来总结9Pin定义开关/重置/电源指示灯/硬盘指示灯的位置：

1.在缺少的引脚旁边插入电源

2.插入并重置电源

3.将电源灯插入电源旁边，并将负极靠近电源跳线

4.在重置旁边插入硬盘灯，负极靠近重置跳线

也就是说，我相信你必须记住！

●华硕代表性主板接线方法

许多朋友在安装机器时会优先考虑ASUS主板，但是ASUS主板的接线规则通常与我们在上一页中讨论的不一样，但它们也很有代表性，因此我们在此予以提及。在这里分开。一点。

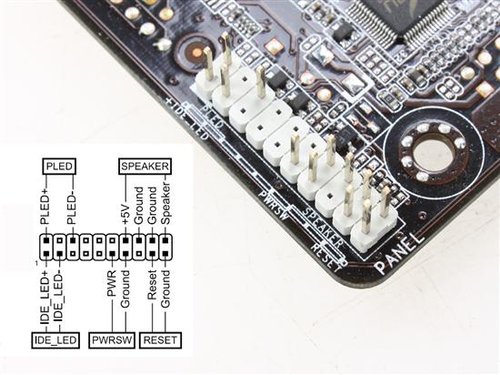

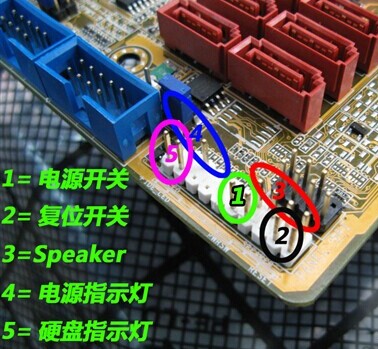

最全面的主板跳线图15

最全面的主板跳线图16

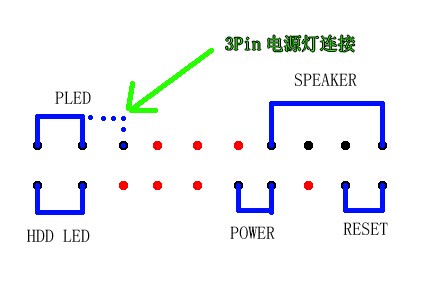

上图是华硕主板上这种接线的（红点表示没有引脚），实际上很容易记住。此处应注意，某些情况下的PLED是3Pin插头，但实际上只有两根电线需要连接到3Pin PLED引脚。上图中的虚线部分专门连接到3Pin PLED插头。

让我们在下面找到此规则。首先，扬声器定律是最明显的。当4Pin组合在一起时，除了SPeaker之外，什么都不能插入。因此，当我们将来看到这种引脚时，我们首先确定SPeaker的位置。然后，如果同时存在3Pin，则必须将它们连接到电源指示灯，因为只有电源指示灯可能会出现3Pin；否则，电源指示灯将显示为3Pin。第三，90％的电源开关在中间是两个独立的引脚，当然，您也可以自己使用短导体。连接这两个引脚，如果已打开，则证明已插入电源，并且旁边的复位也可以用相同的方式进行测试。其余的当然是硬盘驱动器指示灯。请注意，电源指示灯和硬盘驱动器工作状态指示灯均为正负极。实际上，插错插头的方式都没关系，但是它们不会亮起，也不会损坏主板。

●其他不规则的主板接线方法：

最全面的主板跳线图17

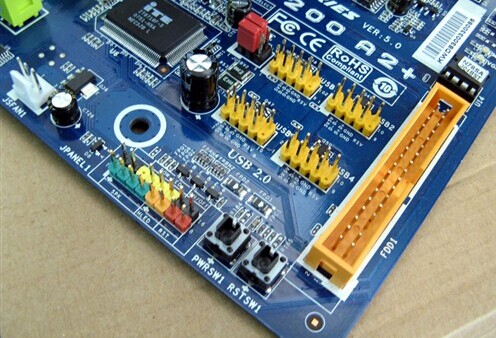

除了我们上面提到的以外，还有一些主板的布线规则不明显，但是除了布线方法（实际上，大多数主板上都有标记）之外，这些主板在布线旁边都清楚地标出了标记。并使用颜色区分针座，如上图所示。当您遇到这样的主板时，只需按照徽标插入电缆即可。

现在看来，我相信您已经知道使用按键打开电话的安装程序的秘密。实际上，这是POWER相应引脚的短接，这很简单。

●前置USB

正面USB的接线方法实际上非常简单。如今，一般情况下，整个机箱都具有前置USB接线。您只需要在主板上找到相应的针脚并将其插入即可。一般来说，主板上的前端USB引脚当前使用9Pin接线方法，并且在其旁边有一个明显的USB 2. 0标记。

最全面的主板跳线图18

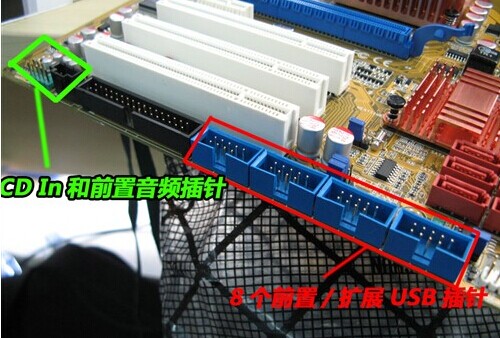

在主板上找到前端USB引脚非常简单。如今，主板通常具有两套或两套以上的前置USB引脚（如上图所示）。当寻找前置USB时，您只需要看一下这种9针，并且有两套或多于两套的针，基本上可以确定这是前置USB针，并且将会有主板附近的徽标。

最全面的主板跳线图19

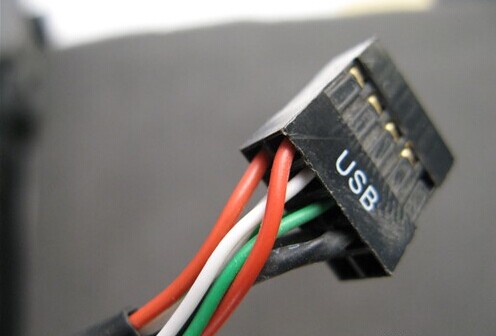

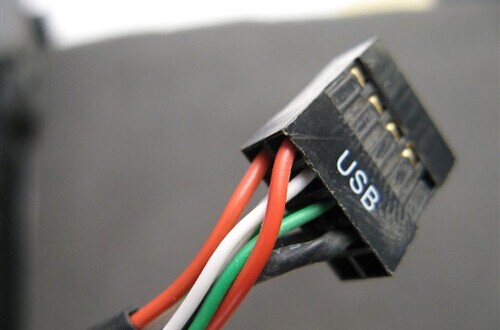

当前，一般情况下的正面USB连接搜索是这种集成类型。总共有8条线，分别是VCC，Data +，Data-和GND。不用说，这种集成是直接插入的。如果它们分开，它们通常按红色，白色，绿色和黑色的顺序连接。尽管上图所示的行已集成，但也按红色，白色，绿色和黑色进行了排序。

●前置音频连接方法

因为前置音频仅在过去两年才变得流行，更不用说用户了，甚至许多安装的技术人员也不擅长连接前置音频电缆，甚至直接有很多JS。接到前台后，就没有这种玩笑了。因此，如果前置音频很难连接，让我们看一下。

最全面的主板跳线图20

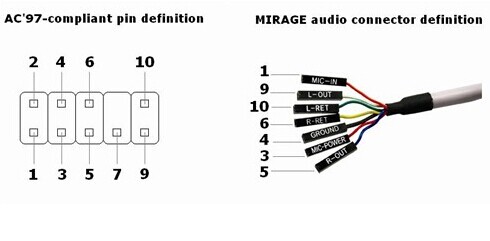

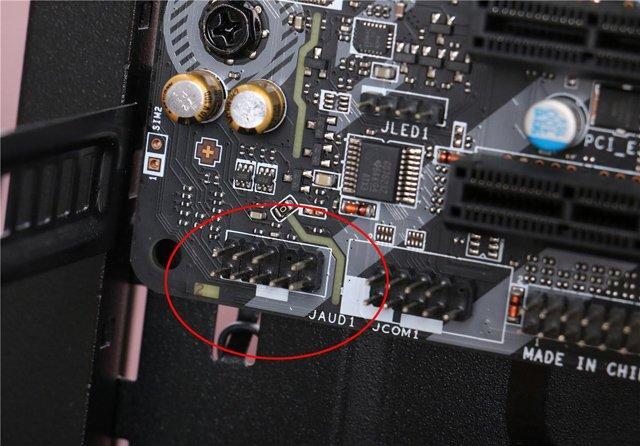

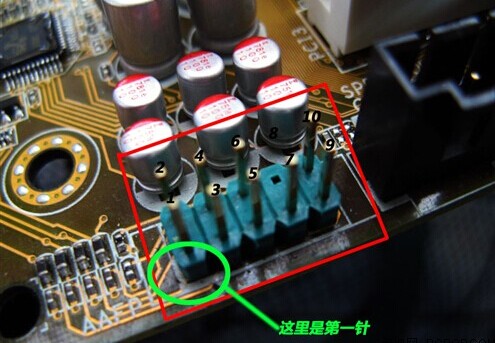

从当前市场上的主板来看，前音频引脚的分类已成为固定标准（如上图所示）。从图中可以看出，前置音频有9个引脚，但它们共占10个引脚，而第8个引脚则留空。

最全面的主板跳线图21

上图是典型的前置音频连接。实际上，前置音频只需要连接7线，即上图中的7线。在主板的针脚一侧，只要我们了解每个针脚的定义，就可以轻松连接前置音频。让我们看一下主板上每个引脚的定义：

1——麦克风输入/ MIC（麦克风输入）

2——GND（地）

3——麦克风电源/麦克风VCC /麦克风BIAS（麦克风电压）

4——没有密码

5——LINE OUT FR（右声道前置音频输出）

6——LINE OUT RR（右声道后音频输出）

7——NO针

8——NO针

9——LINE OUT FL（左声道前置音频输出）

10——LINE OUT RL（用于通道后方音频输出）

连接前置音频时，只需遵循上述定义并连接相应的线即可。实际上，第5针和第6针，第9针和第10针通过电线连接到某些机箱上，可以达到相同的效果。

似乎有很多行，但也很容易记住。您可能希望遵循作者记住的方法。首先记住前三个，第一个是麦克风输入，第二个接地，第三个是麦克风电压，然后将第5和第6针插入右声道，第9和第10针插入左声道渠道。从上到下依次是麦克风输入，麦克风电压，右声道，左声道和地。记住这个容易吗？

最全面的主板跳线图22

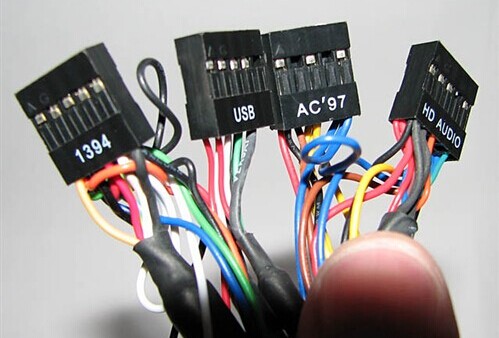

实际上已经集成了许多布线（如下图所示），因此您不必再担心布线顺序

最全面的主板跳线图23

将来，当我们自己组装计算机时，参考此主板跳线图，我们可以轻松完成主板的安装和插入，而无需担心跳线。当然，我仍然不建议您自己组装它。最好的方法是将其送到计算机维修店，然后让技术人员来做。最后，新计算机必须使用新系统，如果要安装该系统，可以查看win7系统安装教程。
