什么硬件构成台式机主板

指南：编辑器根据您的需要编写了一段“哪种硬件构成台式机主板”。具体内容：台式机主板硬件有很多种。您是否了解过它们？编辑器将为您详细介绍台式机主板硬件！希望对您有所帮助！台式机主板硬件介绍：台式机主板布局和布置的详细介绍...

台式计算机有多种主板硬件。您是否了解过它们？编辑器将为您详细介绍台式机主板硬件！希望对您有帮助！

台式机主板硬件介绍：

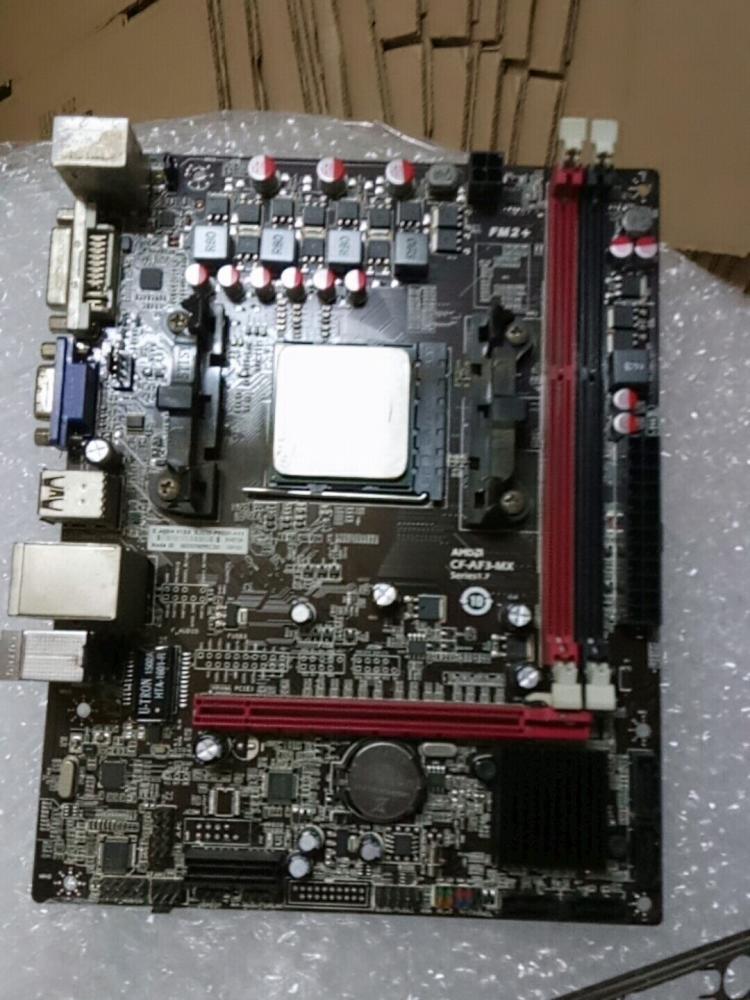

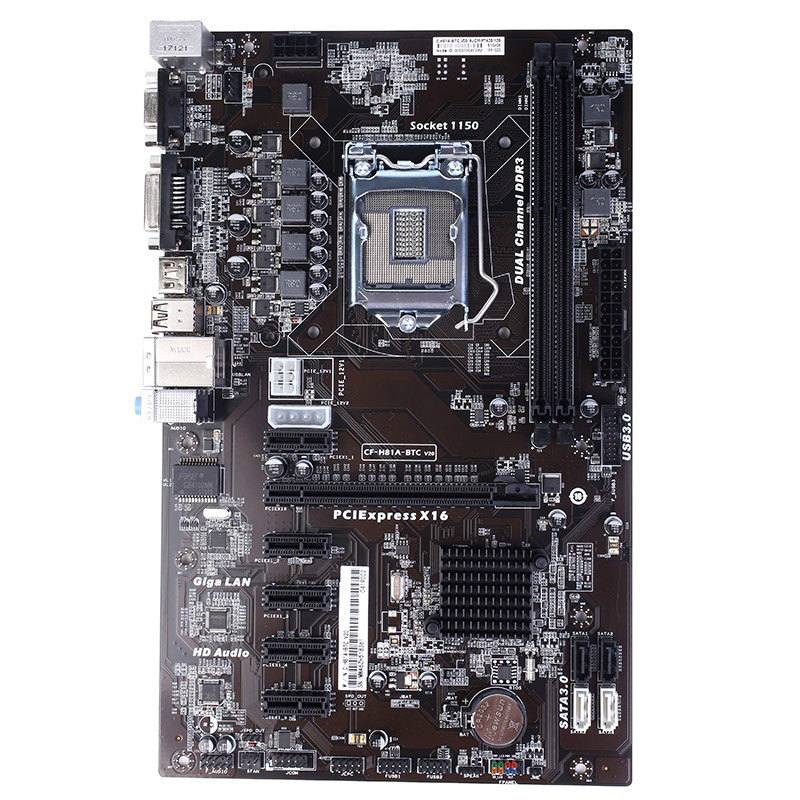

台式机主板的详细布局和布置

主板结构分为AT，Baby-AT，ATX，Micro ATX，LPX，NLX，Flex ATX，EATX，WATX和BTX。其中，AT和Baby-AT是许多年前的旧主板结构，手指一样的间隙，但是两者的间隙位置略有不同，因此它们不兼容。

五个PCI插槽

PCI插槽是基于PCI本地总线（Pedpherd Component Interconnect，组件扩展接口）的扩展插槽。

六个AGP插槽

AGP即将退出历史舞台

七个PCI-E插槽

蓝色插槽是PCI-E 16X插槽，两个较短的白色插槽是PCI-E 1X插槽

八个IDE插槽

IDE的全英文名称为“ Integrated Drive Electronics”，即“ Integrated Drive Electronics”。 IDE接口具有ATA33 / 66/100/133规格，主要用于连接硬盘，光盘驱动器和其他设备。

九个SATA插槽

6个橙色SATA插槽

SATA（串行ATA）采用串行连接，并且串行接口还具有结构简单和支持热插拔的优点。

后背十个界面

1个键盘和鼠标PS / 2接口

我们的每台计算机都必须配备用于键盘和鼠标的PS / 2端口。紫色的是键盘，绿色的是鼠标。但是，根据英特尔下一代ICH10的South Bridge规范，将取消PS / 2键盘和鼠标接口，而改用USB接口。

2个并行接口

通常用于连接打印机，扫描仪等。因此，并行端口也称为打印机端口。并行接口设备的数据传输速率非常低，对于相对较新的设备，例如鼠标，调制解调器和键盘。理论上，可以同时连接127个USB设备，并且这些设备可以同时工作。但是实际上，由于某些设备会占用USB的带宽，因此实际上可以同时工作的USB设备的数量要少于理论数量。

5个IEEE1394接口

IEEE 1394，缩写为1394。它最初由Apple开发，最初称为FireWire，它是独立于平台的串行通信协议。 IEEE于1995年正式制定了总线标准。由于IEEE 1394的数据传输速率非常快，因此有时被称为“高速串行总线”

6个E-SATA接口

E-SATA是外部SATA规格。用外行的话来说，它可以通过特殊设计的接口轻松连接到普通SATA硬盘，但是使用的确是主板的SATA2总线资源，因此速度不受PCI等传统总线带宽的限制。由于SATA2接口可以提供3Gb / s的最大总线带宽，因此理论传输速度可以达到375MB，远远超过主流USB 2.0和IEEE1394和其他外部传输技术的速度。

7个集成声卡接口

8通道接口

目前，主板上共有两种通用接口，例如上图所示的8通道（6 3.5mm插孔）或下图所示的6通道（3 3.5mm插孔）。

6通道接口

我的大多数朋友在面对这些音频接口时都会感到非常头痛。我不知道它们的定义是什么，有些朋友购买了2.1声道或5.1声道扬声器。我不知道将哪个接口插入哪个插孔是正确的。让我解释一下不同颜色插孔的目的。

（i）音频输入端口（蓝色）：您可以将录音机，扬声器等的音频输出端子连接到此音频输入端口。

（ii）音频输出端口（绿色）：连接到音频接收设备，例如耳机或扬声器。

（iii）侧面环绕声扬声器连接器（灰色）：在八声道声音设置中，连接侧面环绕声扬声器。

（iv）后环绕声扬声器连接器（黑色）：在四声道，六声道/八声道声音设置下连接后环绕声扬声器。

（v。中置/低音炮接口（橙色）：在六声道/八声道的声音设置下连接中置/低音炮。

㈥。麦克风端口（粉红色）：此端口用于连接麦克风。

9个VGA端口

VGA接口是用于显示设备的常见视频信号传输接口。通常为蓝色，共有15个引脚，也称为D-sub接口

10个DVI接口

DVI-I接口，当前的DVI接口分为两种，一种是DVI-D接口，只能接收数字信号；另一种是DVI-D接口。另一个是DVI-I接口，它与模拟和数字信号兼容。考虑到兼容性问题，目前大多数主板上通常仅使用DVD-I接口，因此可以通过转换连接器将其连接到普通的VGA接口。

11个HDMI

HDMI的全英文名称为“ High Definition Multimedia”，中文为高清多媒体接口。只需一根HDMI电缆即可同时传输音频和视频信号，而不需要连接多根电缆。 HDMI接口可以提供高达5Gbps的数据传输带宽，并且可以传输未压缩的音频信号和高分辨率视频信号。

12 S终端

S-Video是S-Video的缩写，其全名是Separate Video，它是视频信号的专用输入和输出接口。它可以用于将视频信号输出到电视。 S端子采用亮度和​​色度分开的输出设计，克服了视频节目复合输出时亮度和色度的相互干扰，提供了更高清晰度的输出效果。

13个网络接口

当前，RJ-45接口是最常见的接口，通常位于音频接口或USB接口附近。

RJ-45接口主要用于双绞线作为传输介质的以太网中。 RJ-45接口类似于电话的RJ-11接口，但是RJ-45是8芯线，电话线接口是4芯。网卡还具有两个状态指示灯，可以通过两个指示灯的颜色来初步判断网卡的工作状态。

主要主板包括：ASUS，技嘉，MSI，Elite，昂达，Jetway，Colorful Biostar，Soyo，Sunka，Foxconn，Spartak，ASRock，Panzheng，Silver Fox，Jiewei，EVOC，VIA，Maxsun，ASL
