行业定制：主板结构ATX，M-ATX，ITX，UATX，EATX有什么区别？

简单的一点是主板尺寸的差异。通常，ATX大于MATX和UATX

因为主板是计算机中各种设备的连接载体，并且这些设备不是相同的e68a84e8a2ad62616964757a686964616f330，并且主板本身还具有芯片组，各种I / O控制芯片，扩展插槽，扩展端口，电源插座等组件，因此有必要制定一种标准来协调各种设备之间的关系。所谓的主板结构是基于主板上组件的布局，大小，形状和电源规格的通用标准。所有主板制造商都必须遵守。

主板结构分为AT，Baby-AT，ATX，Micro ATX，LPX，NLX，Flex ATX，EATX，WATX和BTX。其中，AT和Baby-AT是许多年前的旧主板结构，现在已经过时了。 LPX，NLX和Flex ATX是ATX的变体，这些变体大多出现在接口和组件的放置方式，例如AT主板的I / 0扩展插槽和键盘插槽。内部组件结构（例如内存插槽）被拧紧，并且集成电路使内部组件减少，从而使Baby AT主板比AT主板更紧凑，而功能却没有减少。

但是随着计算机硬件技术的进一步发展，计算机主板上集成的功能越来越多。 Baby AT主板有些空载，而AT主板太大，因此许多主板制造商都采取了另一种折衷方案。 ，也就是说，一方面，减少了在主板上使用更少的零件以压缩空间（例如，将I / 0扩展插槽减少到7甚至是6，另一方面，Baby AT主板也相应地加宽了增加使用面积，导致许多不同规格的Baby AT主板，这些主板当然不会改变基本I / 0插槽，设备接口和主板固定孔的位置，因此即使最小的Baby AT主板主板可用于标准机箱。最常见的Baby AT主板尺寸为3/4 Baby AT主板（26.5cm×22cm为10.7“×8.7”），使用7 I / 0扩展槽。

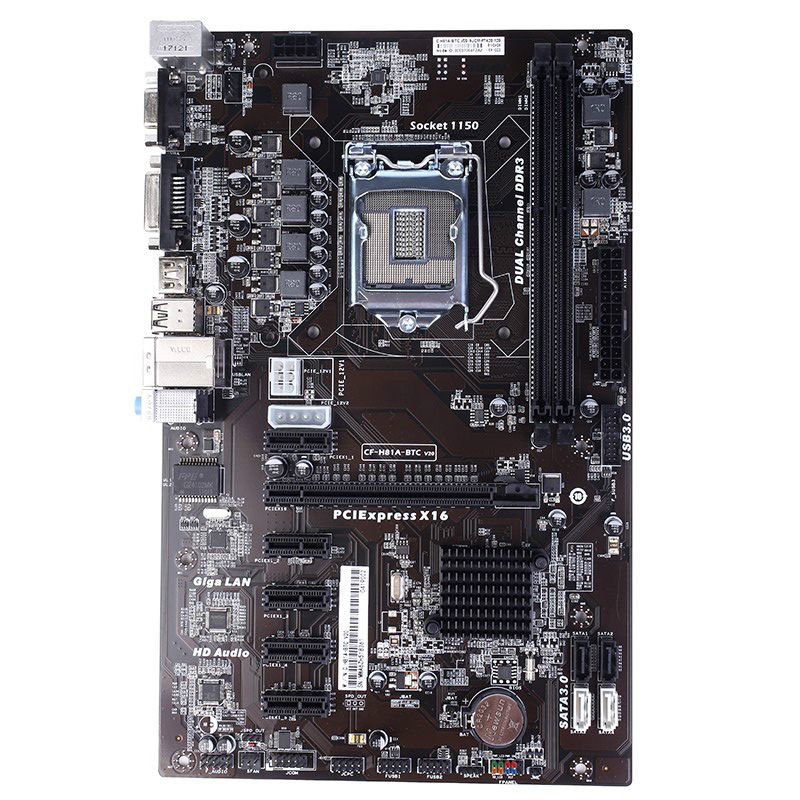

由于Baby AT主板市场的不规范现象和过时的AT主板结构，英特尔于1995年1月宣布了扩展的AT主板结构，即ATX（AT扩展）主板标准。该标准得到了世界主要主板制造商的支持。并已成为最广泛的行业标准。 ATX2.01版本于1997年2月发布。

Baby AT结构标准首先表现为主板的水平宽度太窄（通常为22cm），这使得直接从主板引出接口的空间太小。这极大地限制了接口在ATX标准主板背面板上的位置，并与ATX兼容。

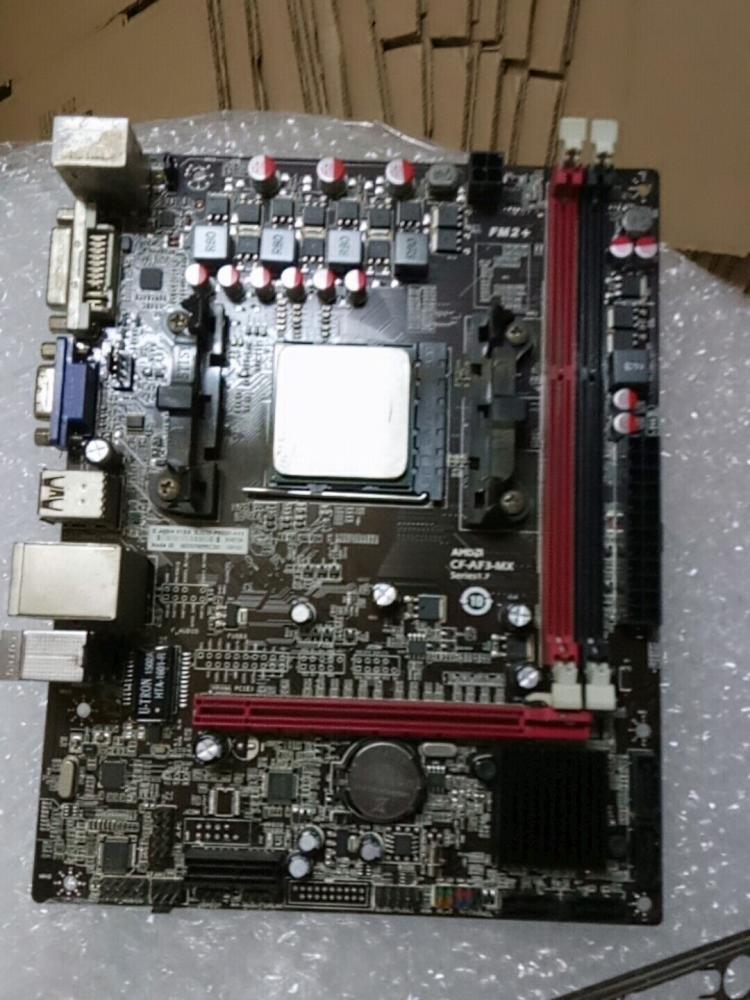

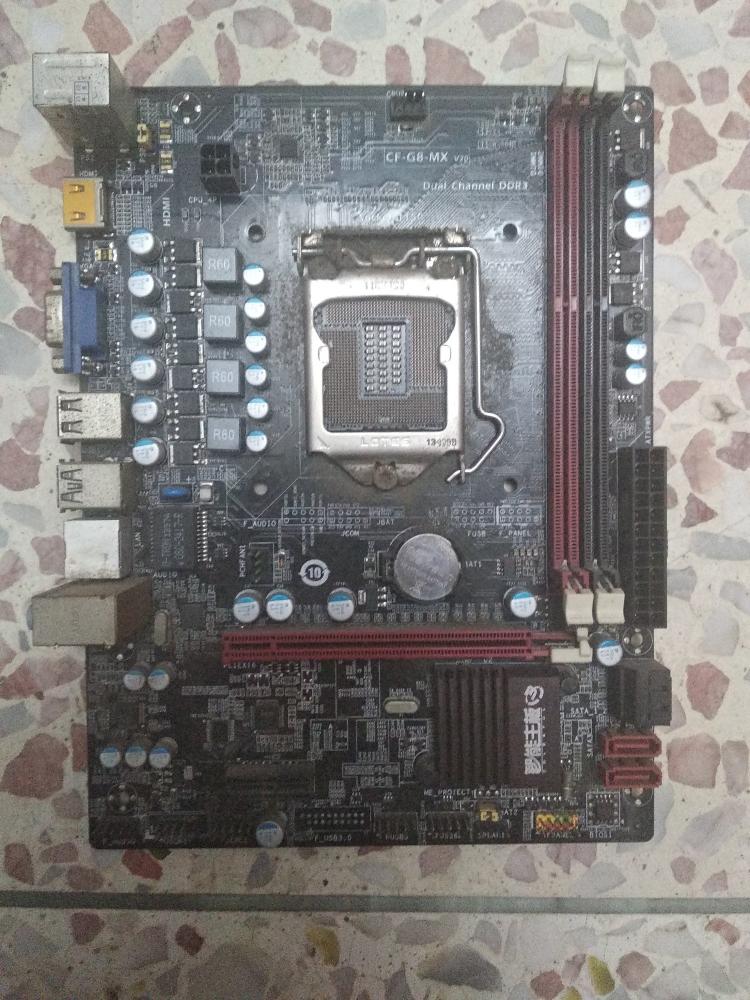

Micro ATX主板将扩展插槽减少至3-4个，将DIMM插槽减少至2-3个，这从水平方向上减小了主板的宽度，其总面积减少了0.92平方英寸，这比ATX标准还要多。主板结构更紧凑。根据Micro ATX标准，图形和音频处理功能也应集成在板上。目前，许多品牌的机器主板都使用Micro ATX标准，而Micro ATX主板在DIY市场上很常见。

BTX是Balanced Technology Extended（平衡技术扩展）的缩写，它是Intel提出的一种新的主​​板架构。它是ATX结构的替代，这类似于前几年用ATX替代AT和Baby AT。革命性的变化是新的BTX规格可以在不牺牲性能的情况下达到最小尺寸。新架构将对接口，总线和设备提出新要求。重要的是，当前所有杂乱无章的布线和嘈杂的PC都将很快过时。当然，新架构仍然提供一定程度的向后兼容性，以实现向技术革命的平稳过渡。

BTX具有以下特征：

支持低调，即窄面板设计，系统结构将更加紧凑；

针对散热和气流的运动，优化了主板的电路布局；

主板的安装会更容易，并且机械性能也会得到优化。

此外，BTX提供了很好的兼容性。目前，已经推出了多个BTX衍生版本。根据不同的板宽，它们分为标准BTX（325.12mm），microBTX（264.16mm）和薄型picoBTX（203.20mm）。以及将来用于服务器的扩展BTX。此外，基于BTX的主板也将很好地支持当前流行的新总线和接口，例如PCI Express和Serial ATA。

值得一提的是，新的BTX主板将通过预装的SRM（支持和保留模块）来优化冷却系统，特别是对于CPU。此外，散热系统在BTX术语中也称为散热模块。一般而言，模块包括散热器和气流通道。已开发出两种类型的散热模块，即全尺寸和薄型。

由于新技术的不断应用，未来的BTX主板将完全消除传统的串行端口，并行端口，PS / 2等接口。
