Intel 775 CPU风扇的安装和拆卸图在Intel的不懈努力下，DDR2内存规范，PCI-E系统总线和LGA 775接口逐渐为消费者所熟悉。其中，Intel 9XX系列主板是必不可少的。大多数硬件厂商一直对带有Socket 478针的Pentium 4CPU散热器的简便安装方法感兴趣，但是当面对稍微复杂的LGA 775散热器时，他们会感到困惑。以下编辑器将以Intel原装915P主板为例，演示如何正确安装LGA 775CPU和匹配的散热器。 （单击放大）为了帮助用户正确安装CPU，LGA 775接口的CPU和CPU插槽上有一个小三角形箭头。我们只需要在安装时纠正方向。 （单击放大）LGA 775散热器周围分布有四个塑料紧固件。正确安装CPU之后，在放置LGA 775散热器时，我们需要注意将散热器的四个紧固件对准CPU插槽上的相应位置。 （单击放大）下一步是LGA 775散热器的关键。我们注意到四个塑料紧固件上有方向箭头。此时，您需要沿箭头方向逆时针旋转紧固件。 （单击放大）沿箭头方向逆时针旋转四个紧固件后，可以用力按紧固件。

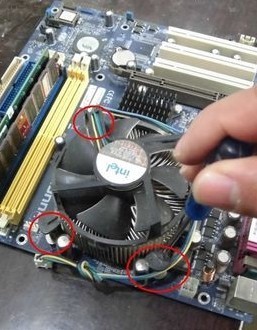

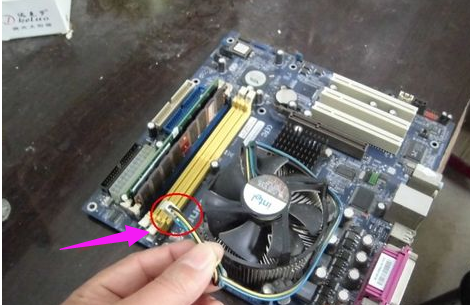

这时，您可以对角按压紧固件，以确保散热器已牢固地连接到CPU。 （单击放大）按下紧固件后，将其沿箭头的相反方向顺时针旋转至图中所示的位置。 （单击放大）安装CPU散热器的最后一步是将散热器风扇的电源连接到主板上的相应位置，例如标有CPU FAN的电源接口。如何卸下Intel LGA 775 CPU散热器卸下LGA 775散热器时，请首先沿与箭头相同的方向顺时针旋转四个紧固件。 （单击放大）确认四个扣环已顺时针旋转后，用力拉起四个扣环。此时，请按住散热器，以免用力过大。原始风扇安装指南：原始风扇的紧固件采用类似于膨胀钉的设计。它依靠按下黑色塑料芯（即主板手册中提到的公引脚的末端）并将其展开。外部的两块白色塑料（母针的末端）将风扇的四脚（卡扣）固定到主板上的孔中。让我们讨论具体的安装过程和应注意的问题。首先，风扇的搭扣应放在初始安装位置。这时，外销上的凹槽应朝外（如图所示），并且该特定点垂直于风扇圆的切线，否则为相位。平行。通常，已经为用户设置了原始英特尔风扇的初始安装位置，否则，只需沿箭头的相反方向（即逆时针）旋转90度即可。

然后，将风扇的四脚放在主板上相应的孔中。尽管可以将风扇的四个脚中的每一个放置在主板的任何孔中，但您应考虑将其放置在风扇电源上。插头易于安装的地方更好。然后，如主板手册中所述，以对角线方向同时按下四个紧固件。关键是要同时实现。判断安装是否到位的最佳方法是观察夹子在公头插头上的位置（公头上伸出的一根竖条充当支柱）。因此，有鞋帮，接下来的两个夹子支撑着夹子（如图所示）。按下时，阳针上的黑色夹子从上夹子（即初始安装位置）沿着白色塑料上的光滑斜面向下滑动。转到下部卡文件（最终安装位置）。有时，如果操作不当，则卡条的上端仍可能位于上下卡挡之间。此时，只需再按一下公插销。如主板手册中所述，判断安装是否正确的方法是查看主板，以检查黑白塑料是否都相同。如果是，则安装正确。显然，该方法不如前述方法方便。最后，不要忘记连接风扇电源线。拆卸风扇时，首先将外销按箭头方向旋转90度。这时，如果用力拉出风扇，则不容易拆卸风扇。正确的方法应该是握住阳针的顶部手柄，然后首先从主板孔中拉出黑色塑料芯。此时，风扇的四脚松动，风扇很容易取出。

取出风扇后，请不要忘记重置风扇夹以进行下一次安装。重置方法是：将公针拔出后，公针处于本文所述的平行位置（也是卸载位置），应将公针的顶部手柄沿与销钉相反的方向旋转90度。箭头（即逆时针）使其回到初始安装位置（如图所示）。英特尔原装风扇的优点之一是，您可以在不卸下主板的情况下安装和卸下风扇，与从主板背面固定的风扇相比，这非常方便。最后，我希望不是我说的越多，观看它的人就会懂的越少。如果这篇文章确实对Diy的新手有所帮助，我将非常高兴。另外，我也希望计算机安装专家对本文中的错误和不当之处给出建议。英特尔LGA 775 CPU风扇安装英特尔LGA775架构修改了以前的散热器安装方法，从传统的固定装置改为免工具的扩展钉结构，安装过程完全不同，因此许多DIY大师首次面对它我也感到无法开始。这里我们以英特尔盒装处理器中的标准散热器为例进行详细介绍。这是英特尔标准散热器的。这四个扣环用于将散热器连接到主板，因此我们只需要弄清楚如何使用扣环即可轻松安装散热器。纽钉结构：这是纽钉的。可以看出，带扣主要分为两部分：旋钮和带扣柱。

旋钮上有一个箭头标记，代表拆卸方向，也就是说，当从主板上卸下散热器时，旋钮应按照箭头方向旋转。用户必须牢记这一点。许多朋友只是不知道箭头的含义，因此不会安装它。安装过程在介绍了带扣的基本结构之后，我们可以尝试安装它。该过程分为三个步骤。步骤1：分别旋转4个带扣上的旋钮。方向是顺时针旋转90度，而不是沿旋钮上的箭头方向（逆时针）旋转。步骤2：将散热器放平。将硅脂均匀地涂在CPU表面后，将LGA 775散热器的四个销钉与主板上的四个孔对齐，并将它们放平。步骤3：按下扣环，然后用力按下。这里有两点需要注意。一种是用对角线均匀地施加力，用双手同时按下对角线上的一对带扣；另一种是扣紧后，它们会发出清脆的“啪”声。如果没有此类声音，则应继续按下直到发出声音为止。将散热器上的四个插针按入主板后，出于保险和安全原因，您可以摇动散热器几次以确认其是否牢固安装。步骤4：将散热器的4针电源连接器连接至主板上的CPU FAN位置。不可忘记这一步！完成上述过程后，LGA775标准散热器的安装完成。另一点值得注意的是，原始的英特尔风扇没有防护罩，因此在安装计算机时请注意不要缠绕风扇页面上的导线。

在实际安装后，许可能会发现安装LGA 775 CPU散热器并不困难。只要您仔细注意上述链接和注意事项，相信您很快就会上手。拆卸过程LGA775散热器的拆卸更加容易，只需两步即可完成。步骤1：按照箭头方向（逆时针）将4个带扣的旋钮旋转90度。步骤2：依次拉起搭扣。用手指捏住旋钮并将其向上拉大约7毫米。力量应该是渐进的。必须用一定的力将其拉起，但不要过分用力，否则很容易导致主板变形。拉紧所有四个扣环后，就可以卸下散热器了。
