给力：如何拆卸魅蓝note6

Memorial Blue Note6使用Qualcomm Snapdragon 625处理器，具有双ISP，Meili Note6使用与Samsung S7 Edge相同的Sony IMX362传感器，这使得Meili Note6的双具有出色的拍摄效果。作为魅族与高通之间对账的第一台机器，魅族Note 6不仅在拍照方面表属机身设计，手机的SIM卡插槽需要在拆卸前卸下。这也是许多手机的第一步。

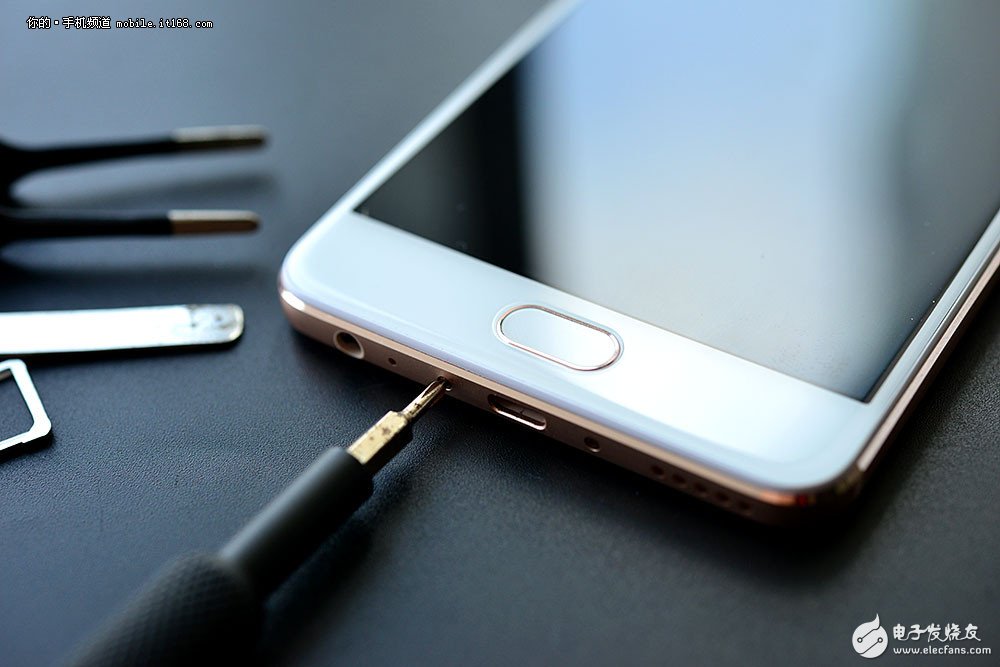

魅族Note6的底部固定有2个六角螺丝，其大小与iPhone相同。

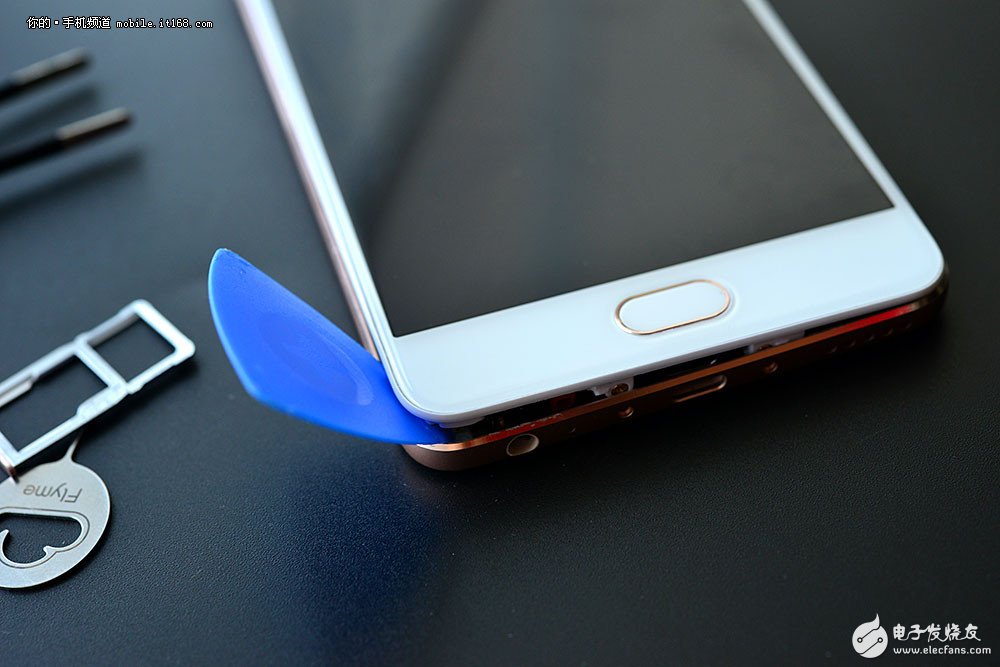

卸下螺钉，然后使用拨片将屏幕与机身分开。

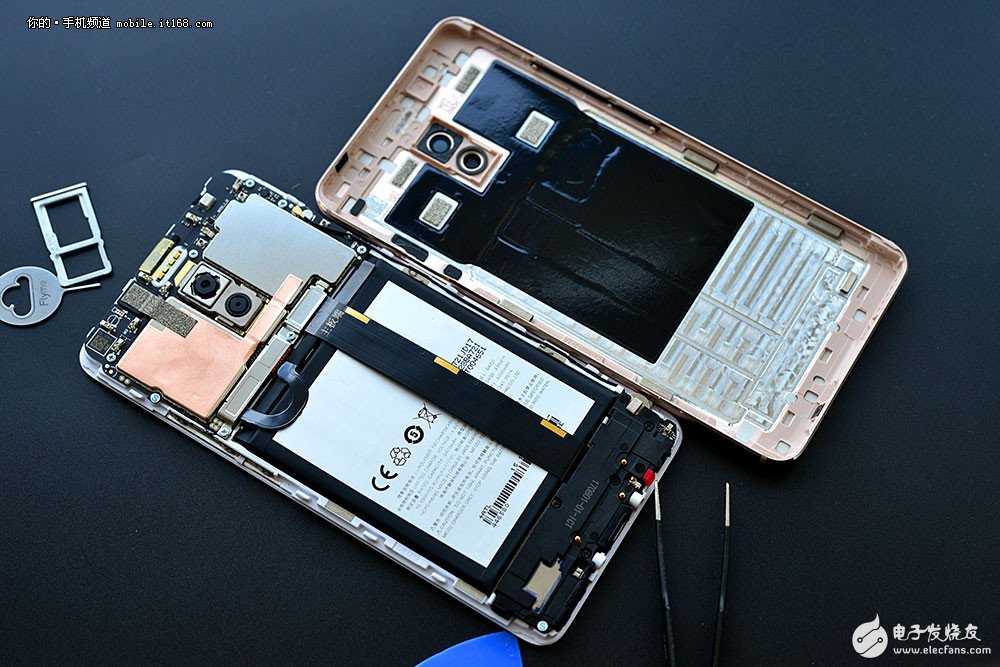

Charm Blue Note6的屏幕和主体通过带扣结构固定。拆卸后，您可以看到手机的主板和电池已固定在手机的中框和屏幕组件上。这也是Charm Blue手机的常见设计。

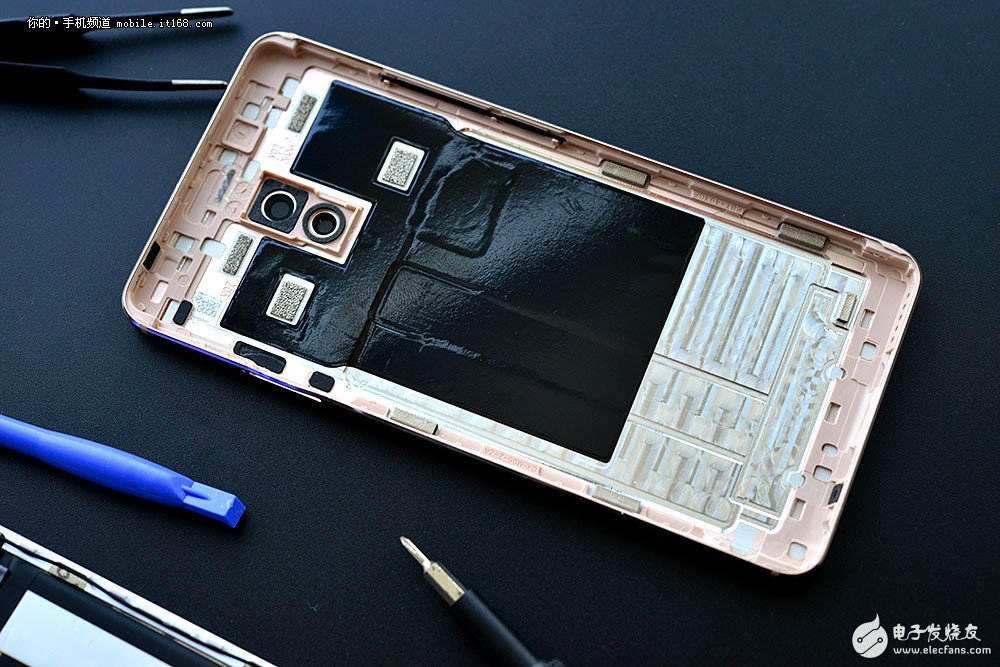

魅族Note6铝合金的后盖覆盖有石墨散热膜，可以将手机电池和主板的热量带到手机的外壳，有利于手机内部的散热。手机。

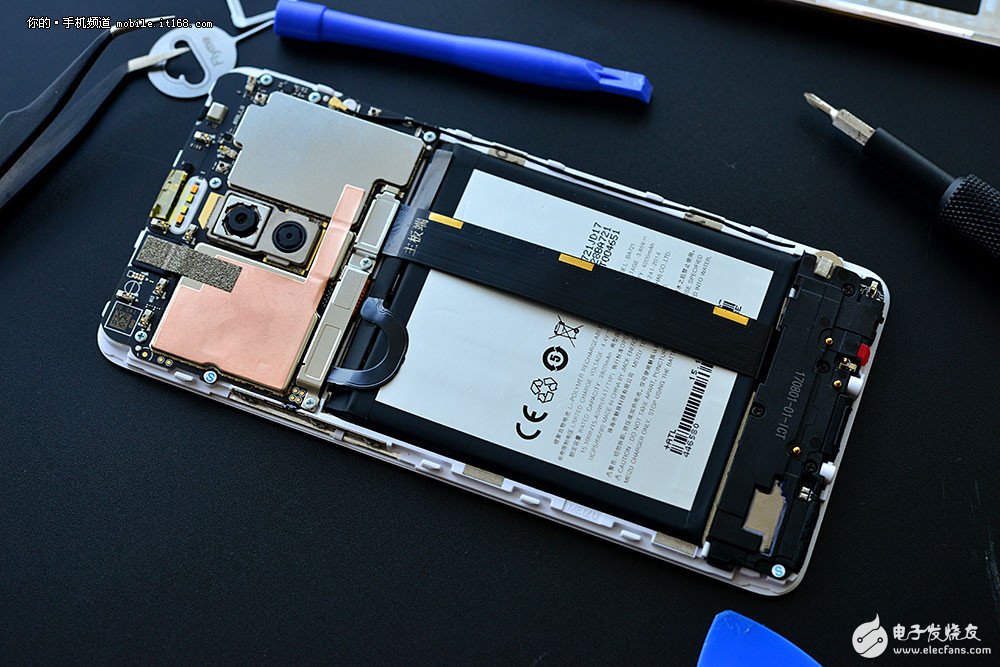

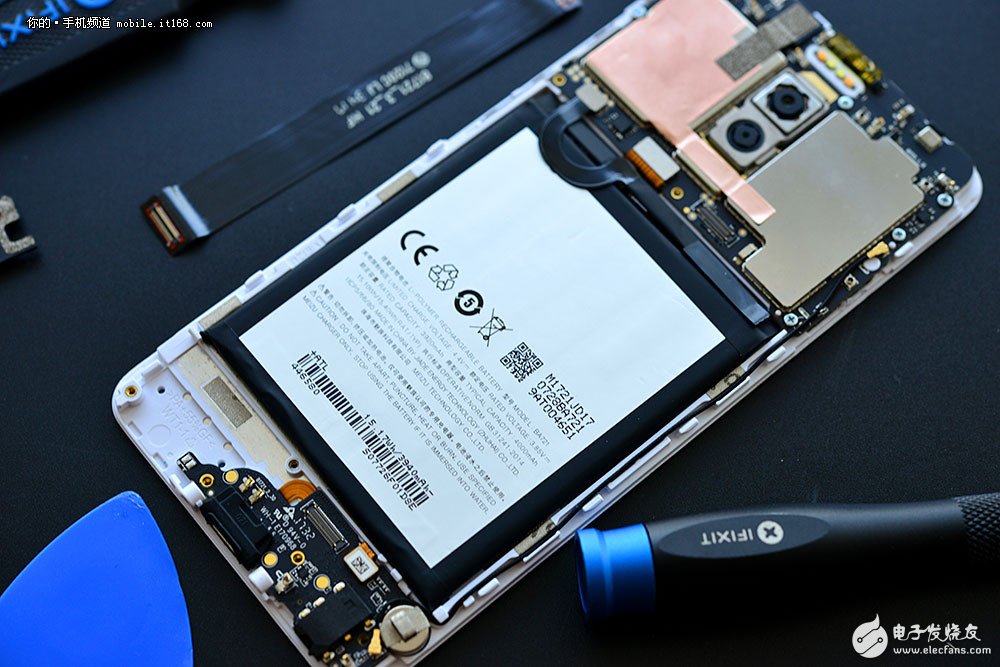

Meil​​an Note6采用典型的大大小小的PCB设计，手机电池位于中间。

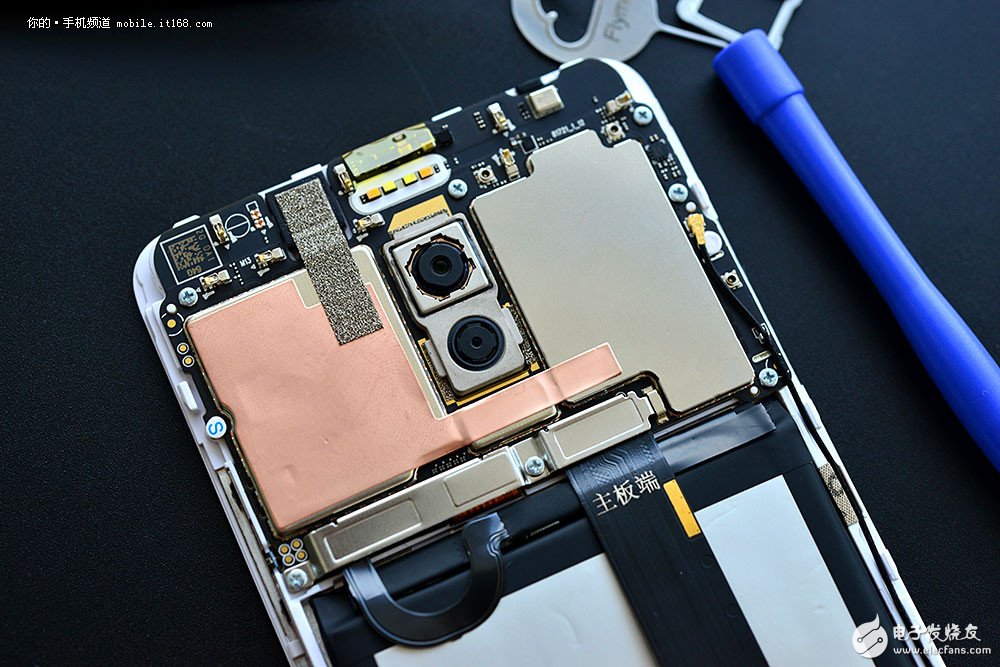

Memorial Blue Note6使用双解决方案，景深为1200万像素+ 500万像素。您会看到双位置在主板中间。

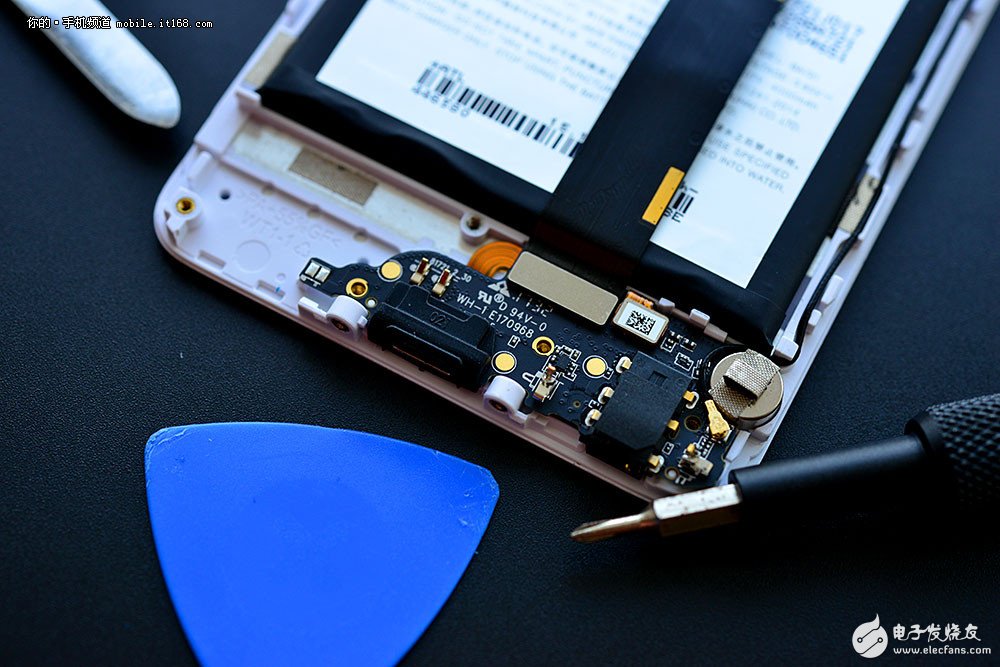

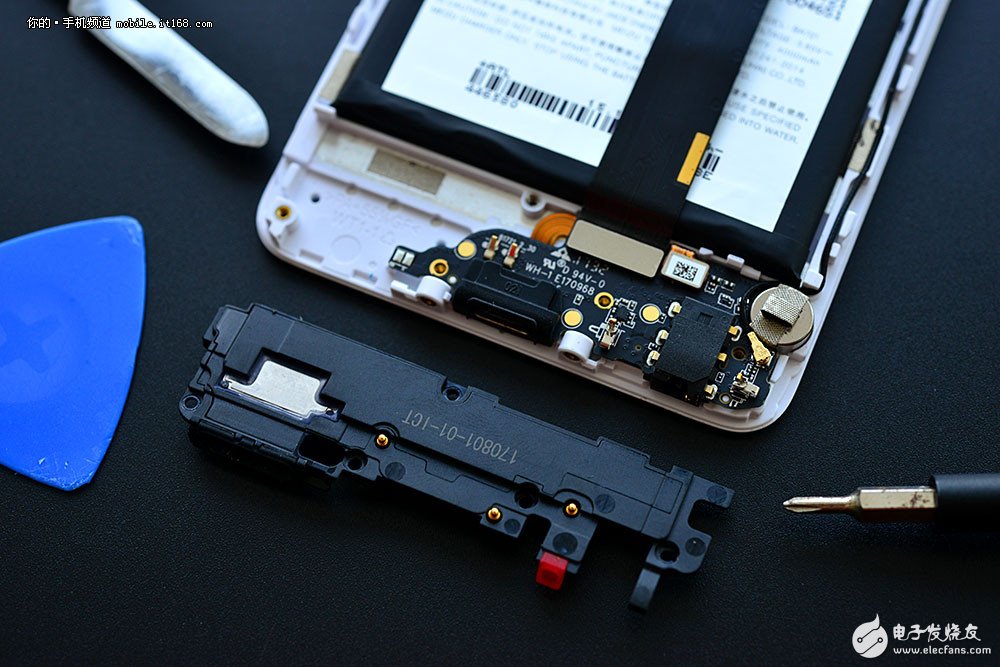

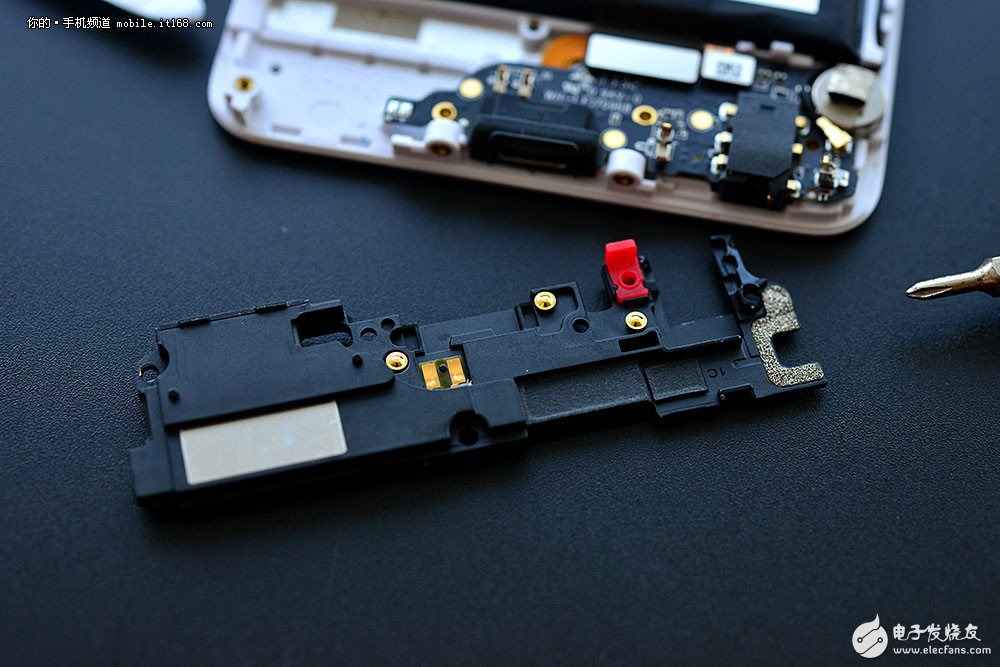

机身底部的小PCB覆盖了手机的音腔。卸下音腔后，您可以看到小的PCB。小型PCB主要负责连接天线，USB接口，耳机接口和其他组件。

Meil​​an Note6采用了集成的音腔设计，并在音腔中集成了外部扬声器，便于安装。

魅蓝Note6下的小PCB

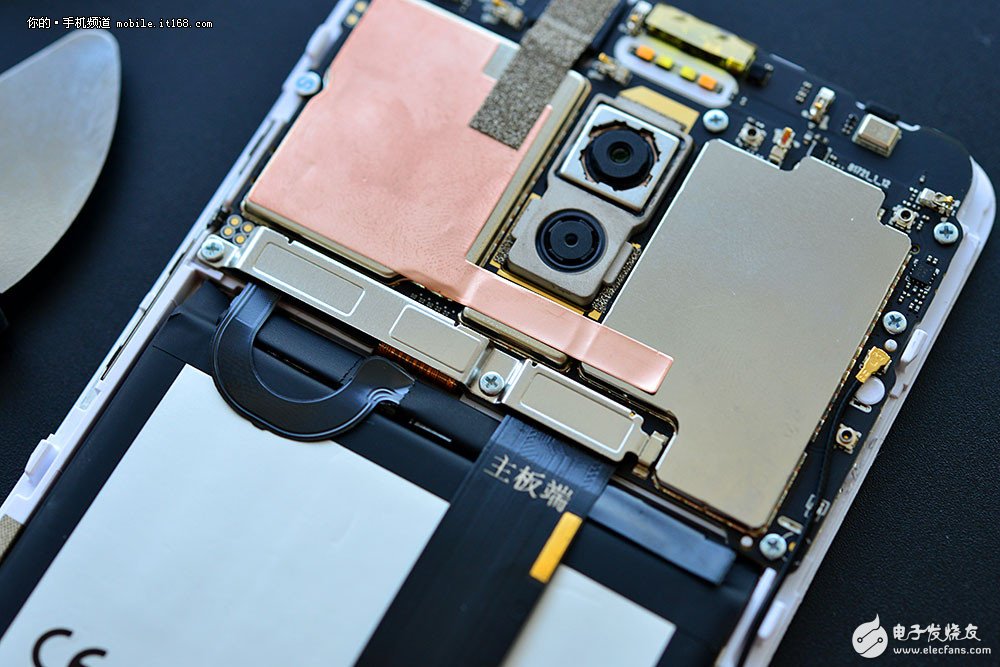

美兰Note6主板上的电缆接口上覆盖有一块金属板，以防止电缆松动。

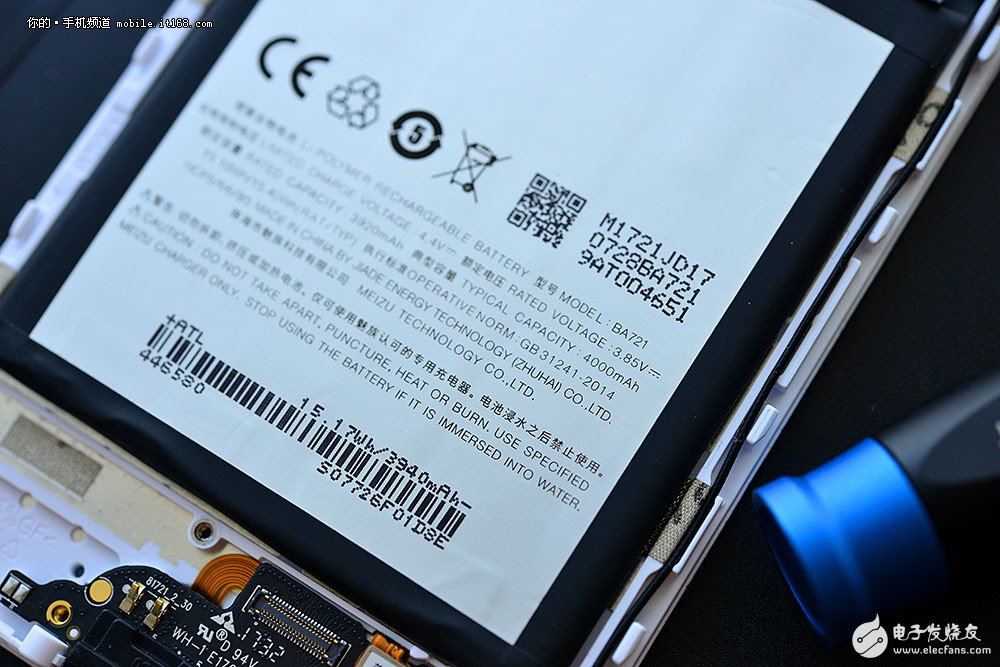

魅蓝Note6配备4000mAh电池，高通Snapdragon 625采用14纳米制造工艺，具有更长的电池寿命。

魅蓝Note6配备4000mAh大电池，而高通Snapdragon 625采用14纳米制造工艺，以提供更长的电池寿命。

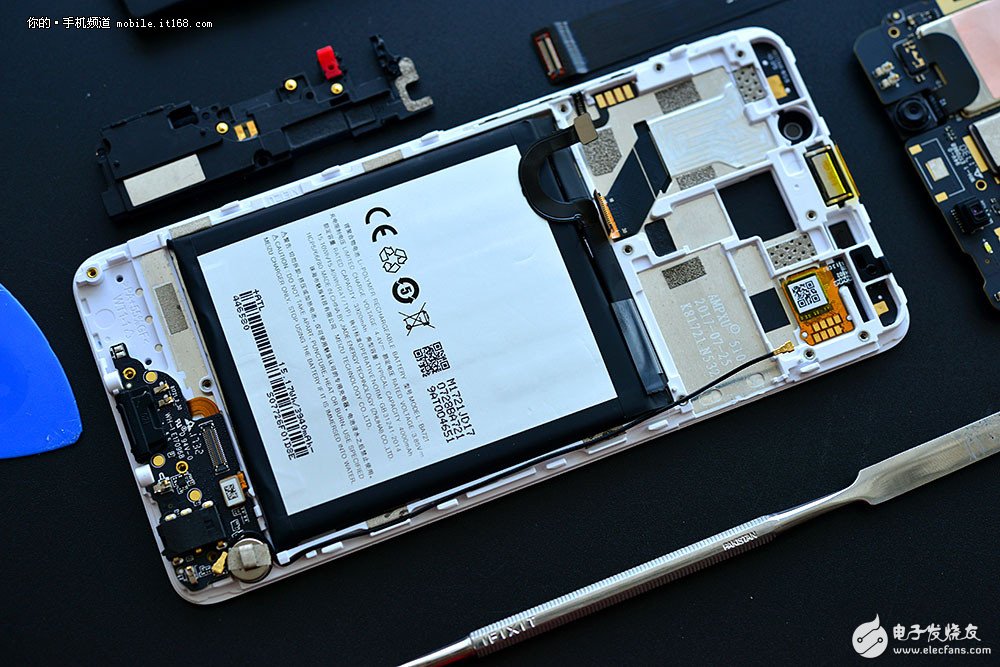

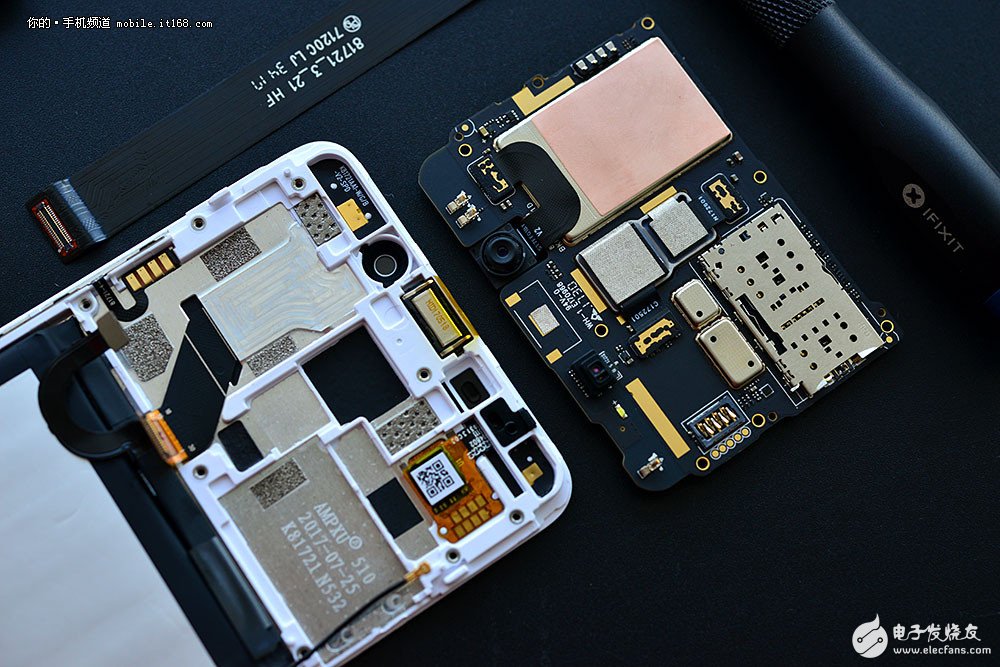

拆卸魅族Note6主板后，您可以看到手机的中框。中间框架上有一个触摸屏芯片。

美兰Note6的中框和屏幕组件采用一体化设计，中框用于安装电池，主板等重要组件。

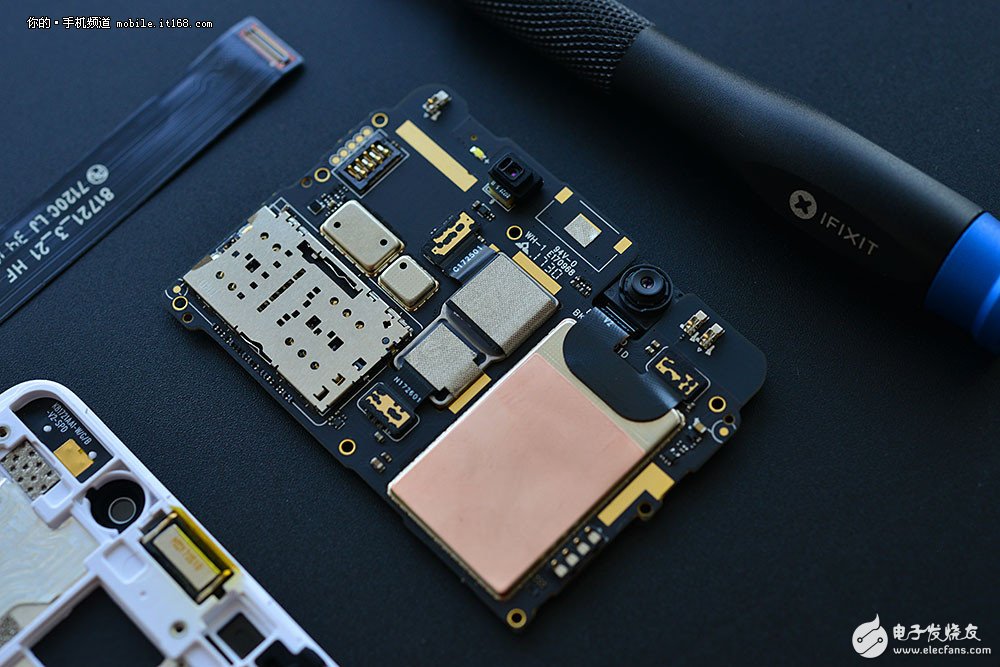

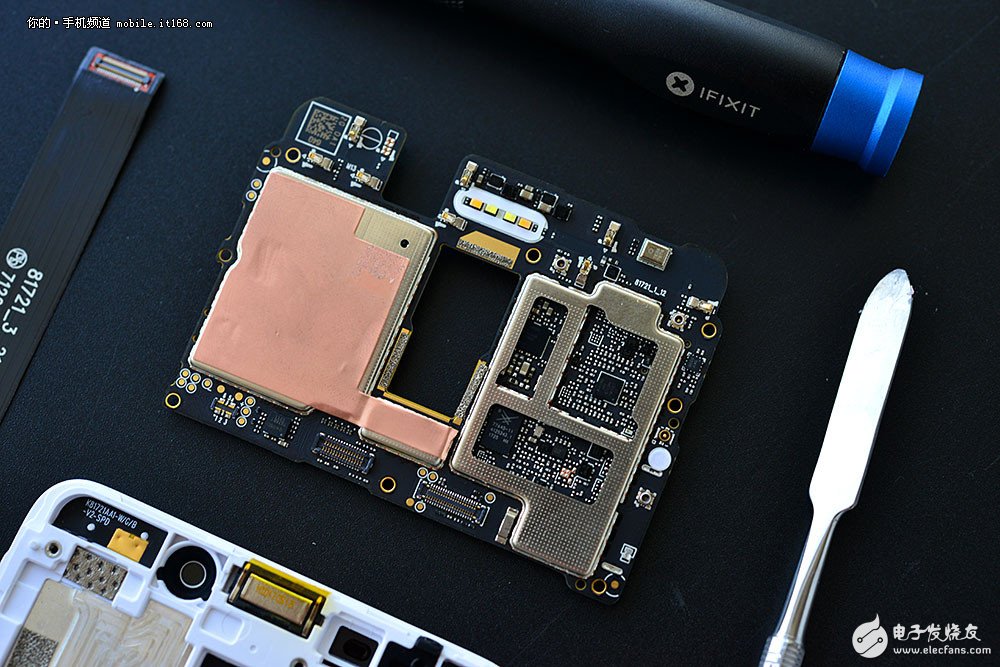

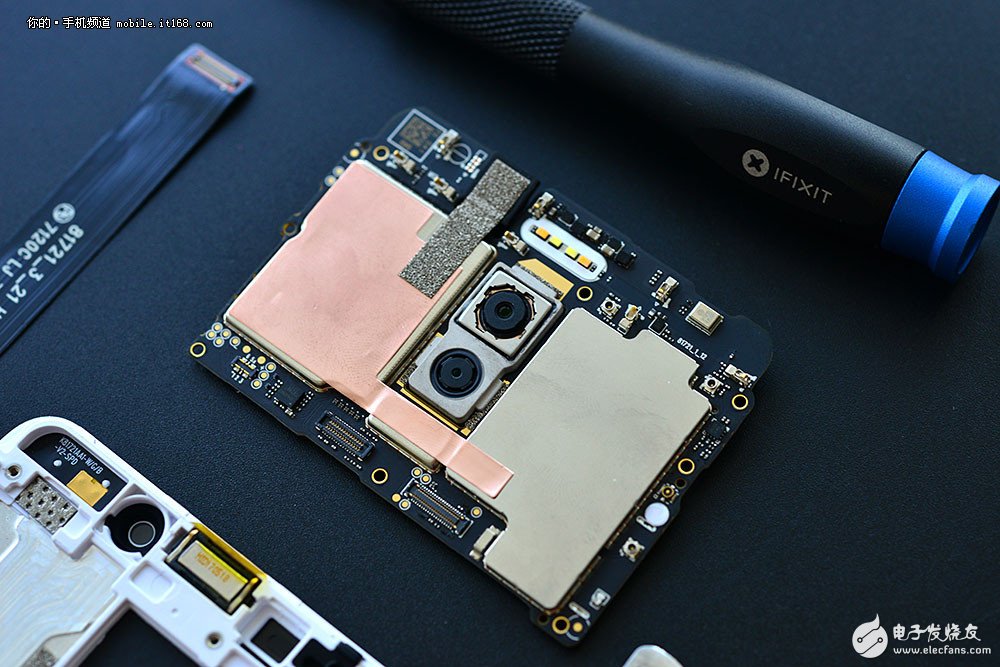

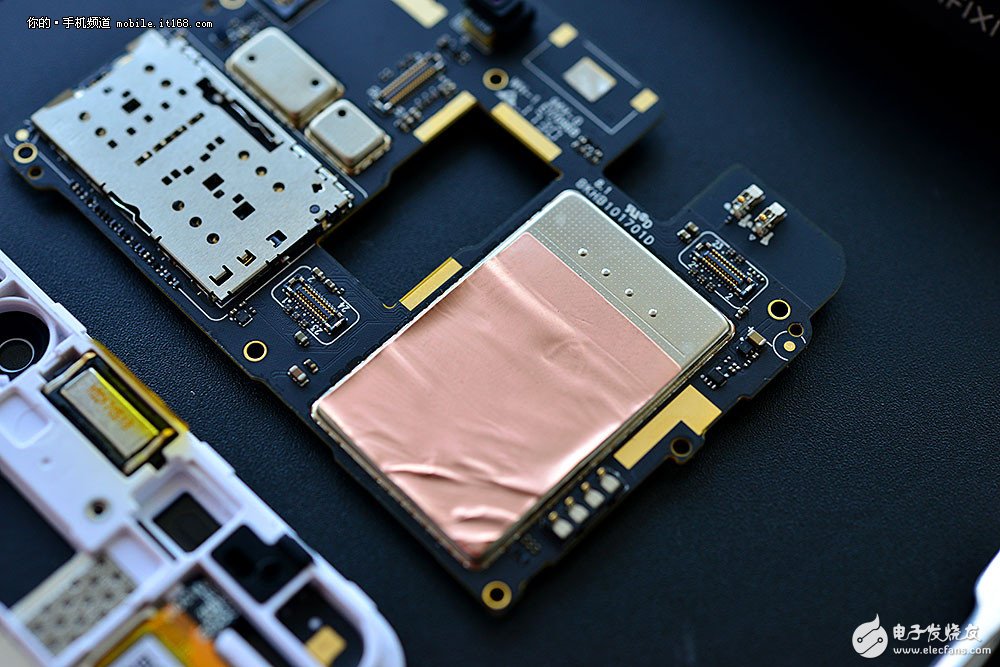

魅族Note6的主板上覆盖有屏蔽罩，屏蔽罩的顶部覆盖有一层薄薄的铜片以散热。

美兰Note6的PCB背面主要是CPU和RAM芯片，它们也覆盖有铜箔以帮助散热。

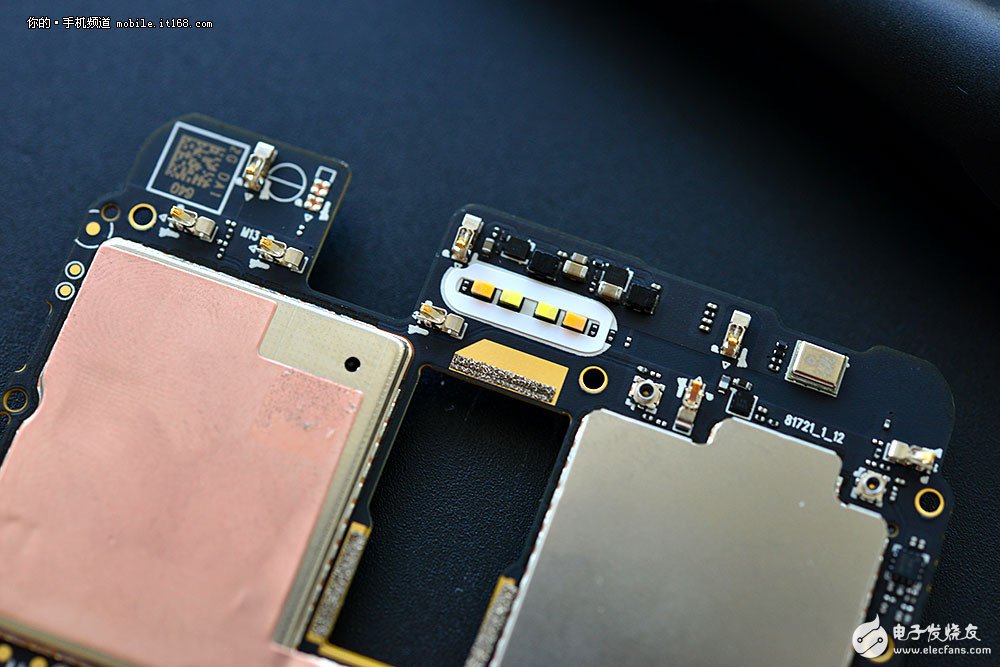

PCB上的LED补光灯

仅可以卸下Charm Blue Note6的PCB屏蔽盖的前RF芯片部分，而不能卸下其他屏幕盖。

魅族Note6的CPU在PCB的背面。它比不能取下的屏蔽罩要好，因此您看不到真面目。魅族Note6使用Qualcomm Snapdragon 625处理器。这是魅族与高通之间达成和解之后的第一款采用高通处理器的手机。

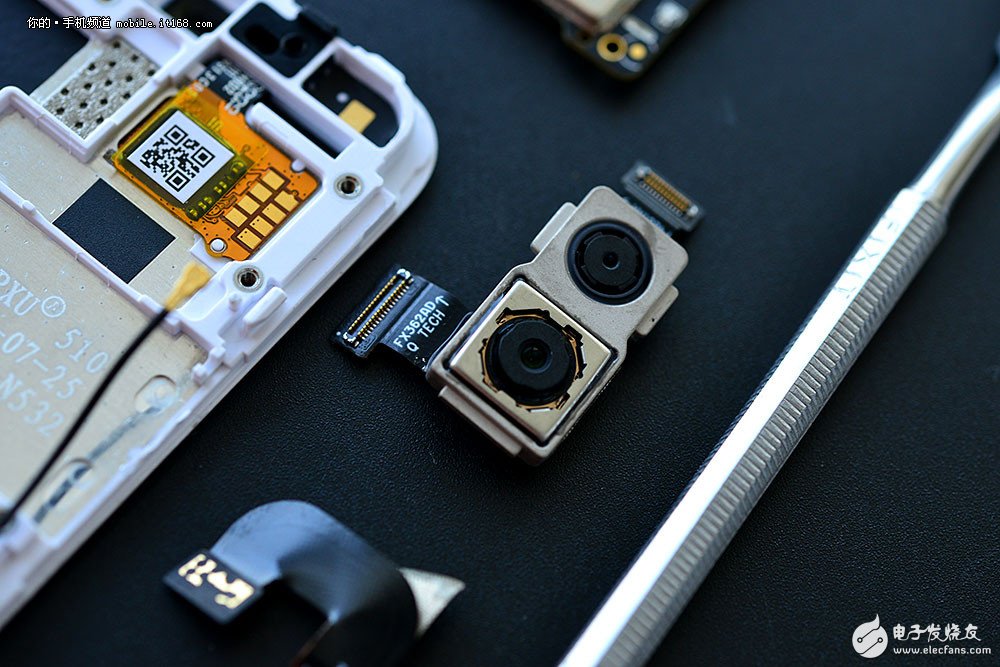

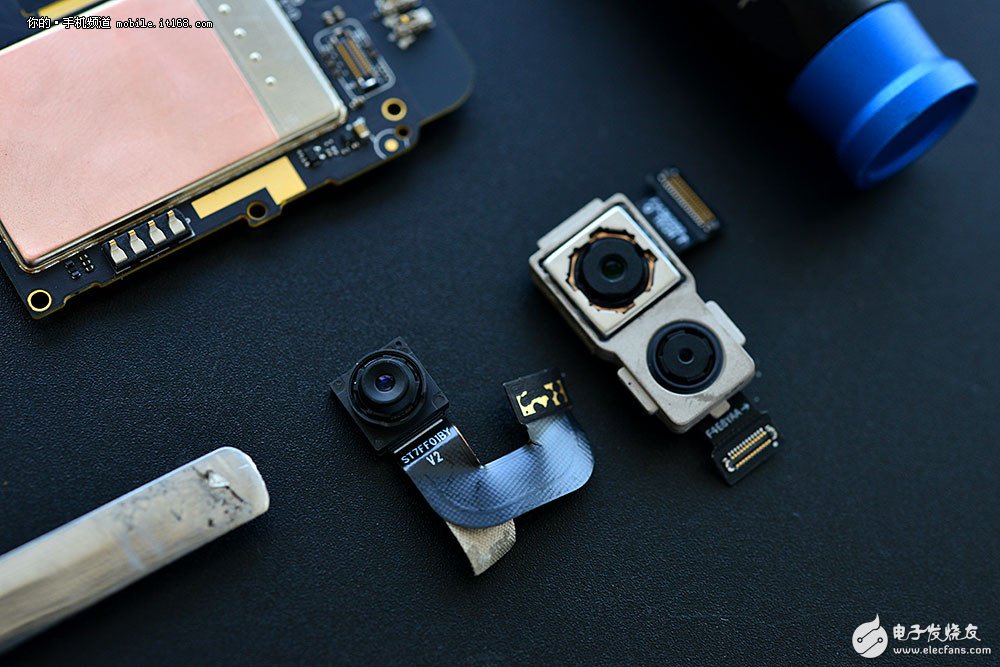

Mei Blue Note6使用了1200万+ 500万像素的双组合。主相机使用IMX386 /三星2L7传感器，该传感器支持全像素双核对焦，从而带来更快的对焦速度。

Mei Blue Note6使用了1200万+ 500万像素的双组合。主相机使用IMX386 /三星2L7传感器，该传感器支持全像素双核对焦，从而带来更快的对焦速度。

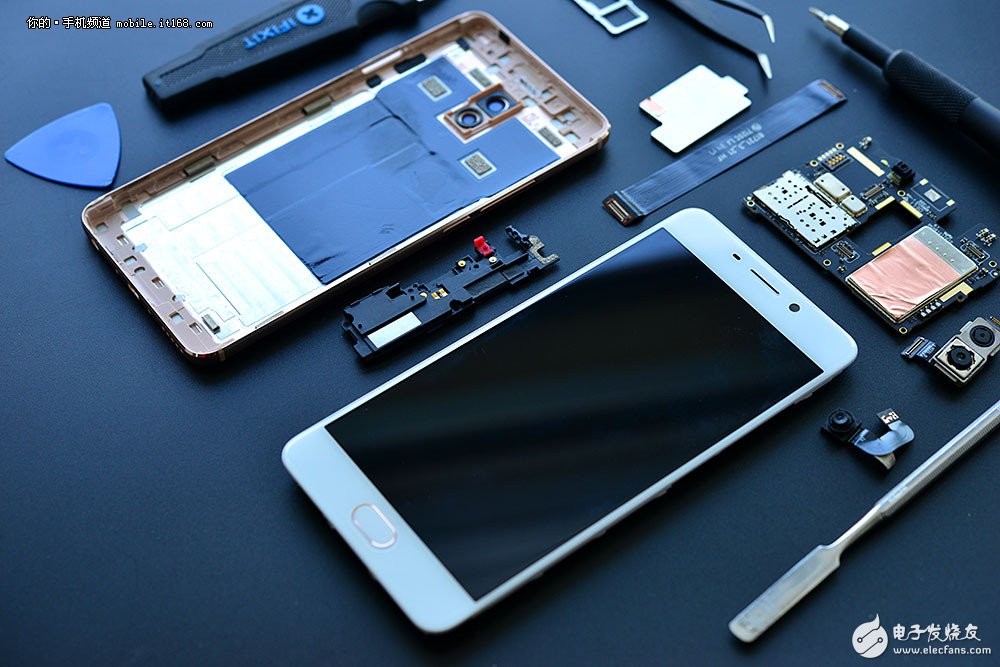

作为千元双摄手机，魅族Note 6不仅使用Qualcomm Snapdragon 625处理器，而且还使用高质量的双摄组合，以在千元双摄手机中带来最佳的照片性能。 。同时，魅蓝Note6带来了出色的做工和用料，对于1099元的价格来说绝对是物有所值。
