整套解决方案：联想主板正面USB音频和其他接线图_计算机硬件和网络_IT /计算机_信息

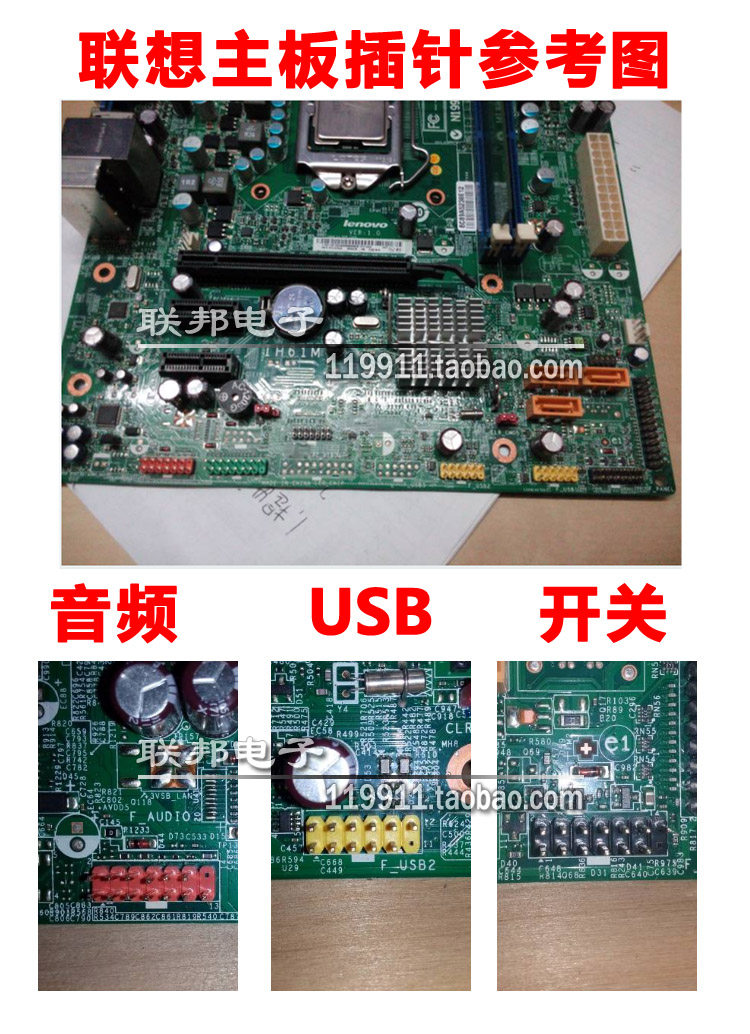

联想主板正面USB音频接线图联想主板接线图F usb1示例图标和对应的接线图：F usb2示例图标和对应的接线图：F usb3示例图标和对应的接线图：Lenovo主板13针前置音频示例图标以及相应的接线图：联想最新主板和旧主板的音频接口是联想自己的标准。旧型号为7针音频。新型号是13针音频。相关图片：旧的不是。如果您有任何帮助，请购买并下载，谢谢！让我们看一下现有普通机箱的音频电缆。大约有几种类型的音频电缆。普通散装7针电缆1页全套7针音频电缆如果您需要帮助，请购买和下载，谢谢！带有第2页不同图片的普通散装7针接线那么如何使用普通机箱来完成Lenovo音频的前置问题1让我谈谈普通的7针连接。如果可以帮助，请购买并下载，谢谢！ Page 3如果您有帮助，请购买并下载，谢谢！ Page 4如果您有帮助，请购买并下载，谢谢！联想G31主板接口定义和准系统设备市场上各种机箱的前音频面板接线大致分为四种类型：标准7线接口，简化的7线接口，5线接口和4线接口。对于具有5线和4线接口的面板，由于非标准制造，它们即使连接后也无法形成正常的回路，并且后部无法正常发声。对于这种面板连接，前后音频可以正常使用，因为无法实现。说出来，我在这里不再赘述。

现在看一下市场上普通盒的音频电缆的标签：Page 5如果您有帮助，请购买并下载，谢谢！ BIOSTAR两个前置音频接口和相应的接线方法：第一种14针接口标准7线连接方法：1 ---- MIC IN 2 ----- GND 3 ---- MIC POWER 4--- -无连接5 ---- LINE OUT FR 6 ----- LINE OUT RR 7 ----无连接8 -----空9 ---- LINE OUT FL 10 ---- LINE OUT FR 11 --- 12闭合13-14闭合的简化7线连接：1 ---麦克风输入2 --- GND 3 --- MIC偏置4 ----无连接5 --- SPKOUT-R 6- --SPKOUT-R 7 ----没有连接8 ----空9 ---- SPKOUT-L 10 ---- SPKOUT-L 11 --- 12关闭13-14关闭第6页， 10针接口的正面音频接口如下图所示：如果您有帮助，请购买并下载，谢谢！注意：当用户将连接器连接到PC的前置音频输出时，此时不会输出前置音频！补充2：前置USB接口现在，大多数计算机机箱都具有前置USB接口。在这个USB设备越来越丰富的时代，这极大地方便了我们。

您是否看到您的计算机机箱是否有正面的US B端口？可以使用吗？电子产品市场中内置的许多计算机（即使有的话）都是充耳不闻的家具。原因很简单。商家曾经连接正面USB端口，但是每个主板的接口都没有统一的标准。他们经常连接错误的USB设备和主板，然后不敢在第7页“正面USB接口”上连接它。如果您有帮助，请购买并下载，谢谢！实际上，连接前置USB接口并不难。我已经为其他人成功连接了计算机的正面USB接口。接下来，我将带上新安装的爱情手机，并逐步向您展示如何连接到前置USB接口。作者的主板是技嘉8PE800 I845PE主板，主板上有6个USB2.0端口。除了主板随附的两个USB端口外，其余四个USB端口需要从主板上的两个插槽中引出（图片1），主板上带有两个后置USB端口的挡板（图片1） 2），将其连接起来更方便，只需将其直接连接到插座即可。您不必担心反向连接，因为无需反向连接。上排连接器有5针，下部排一排连接器只有4个针脚。第5个针脚处于阻塞状态，因此不能反向连接。（图3）。主板上的其余当然也连接到两个前USB端口。

例如，Century Star机箱Century Star 7103具有用于连接正面USB接口的说明手册。上面描述了主板上四个通用USB接口的布置。按照此主板和机箱说明进行操作。你可能会头晕。为什么每个引脚的名称不同？这是许建立错误连接的主要原因。不仅USB接口的布置不同，而且每个引脚的名称也不同。 Page 8如果您有帮助，请购买并下载，谢谢！这种情况的手册写得很好，每个引脚的名称也不同：USB电源（VCC，POWER，5V，5VSB，U0VCC）线是红色的USB数据负极线（DATE2-，USBD2-，PD2- ，USBDT2）－，U0DA－）线为白色USB数据正极线（DATE2 ＋，USBD2 ＋，PD2 ＋，USBDT2 ＋，U0DA ＋）线为绿色USB接地（GND，GROUND）线为黑色。这就是USB的所有接线，也有USB电缆。上面的类似，只是正极和负极USB数据线名称中的数字增加了1，以显示与第一个USB接口的区别。综上所述，它实际上非常简单。前两个USB接口共有8条线，每个USB接口需要4条线。通常，主板上有两行USB端口，一行是USB端口。

将红色导线连接到USB电源，白色导线（带有“-”符号）连接到负极USB数据线，绿色导线（带有“ +”符号）连接到USB数据正极，最后连接黑色接地线。请注意，连续连接的两条USB正极和负极数据线上的编号必须相同。如果遵循上述方法，则最下面一行是OK。最好在连接后再次检查，看看所连接电缆的颜色排列顺序是否与主板随附的背板的USB接口一致？这个完成了！从左到右的颜色：红色\白色\绿色\黑色。 9页如果您需要帮助，请购买和下载，谢谢！通用主板前置音频接口AUDIO是根据英特尔®I / O面板连接规范设计的。引脚定义（AUDIO）如下：1. AUD_MIC前面板麦克风输入2、模拟音频电路3、AUD_GND接地线[AUD6] AUD_MIC_BIAS麦克风电源4、带+ 5V滤波电源的模拟音频电路AUD_VCC5、] AUD_FPOUT
