前言：前言：主板作为计算机的重要组成部分之一，提供了用于与其他硬件设备连接的各种插槽，并可以承载整个平台的操作。随着用户需求的不断增长，主板上的插槽数量逐渐增加，尤其是主板背面的I / O变得密集而令人眼花。乱。例如，集成母板的视频输出接口已从VGA增加到VGA + DVI + HDMI的组合。尽管这些界面为用户带来了更多的扩展潜力，但它们也必须给许多用户带来很多混乱。接口是如此复杂，您知道音频输出接口也一样，两者有什么区别？尽管本文介绍的I / O接口无法涵盖过去和将来的所有类型的接口，但它仍然涉及当前市场上大多数常见的主板I / O接口。我希望能够购买和使用您的主板。救命。键盘和鼠标PS / 2键盘和鼠标PS / 2 PS / 2接口是I / O接口中相对常见的接口。它用于连接键盘和鼠标。可以通过颜色区分两者。紫色已连接到键盘，绿色是“接起鼠标”。键盘PS / 2接口随着越来越多的鼠标使用USB接口，许多主板还减去了绿色的鼠标PS / 2接口。此外，还有一个相对罕见的用于键盘和鼠标的PS / 2接口。这个界面很容易识别，其中一半是紫色，一半是绿色。视频输出接口视频输出接口当前共有三种主流的视频输出接口，分别是VGA，DVI和HDMI。

VGA接口使用模拟信号传输，DVI接口使用数字信号传输，HDMI接口可以一起输出音频和视频，这在图像质量方面与DVI并无不同。因此，就输出图像质量而言，DVI接口与HDMI接口相同，优于VGA接口。 VGA接口VGA接口是D型接口，共有15个引脚，分为三行，每行五个。工作原理是首先将计算机中的数字信号转换为模拟信号，然后将信号发送到LCD显示器，然后显示器将模拟信号转换为数字信号。现在，大多数显示器都有一个VGA接口，该接口非常通用。 DVI接口当前的DVI接口分为两种，一种是DVI-D接口，只能接收数字信号。另一个是DVI-I接口，它与模拟和数字信号兼容。考虑到兼容性问题，当前大多数主板上通常仅使用DVD-I接口，因此可以通过适配器将其连接到普通VGA接口。这种DVI接口在大于21.5英寸的显示器中更为常见，而小型显示器则不常见。 HDMI接口HDMI可以同时传输音频和视频信号。由于音频和视频信号使用同一根电缆，因此非常适合用户构建HTPC平台以连接到大型LCD电视。 USB接口USB2.0接口USB是一种外部总线标准，用于调节计算机与外部设备之间的连接和通信。

USB接口支持设备的即插即用和热插拔功能。到目前为止，已经有三代USB连接标准：1996年推出的第一代USB1.0 /1.1的最大传输速率为12Mbps；第二代USB的最大传输速率为12Mbps。第二代USB于2002年推出2.0。最大传输速率高达480Mbps。而且，USB1.0 /1.1和USB2.0的接口彼此兼容； 2008年推出的第三代USB3.0的最大传输速率为4.8Gbps，与USB2.0向后兼容。 USB3.0目前，在主板上带有USB3.0插槽的主板已经很普遍了，价格也很低，但是使用USB3.0的设备很少。目前，许多普通用户只能将USB3.0插槽用作USB2.0插槽。 e-SATA接口e-SATA接口是外部SATA规格。用外行的话来说，它可以很容易地通过特殊设计的接口连接到普通SATA硬盘，但是使用的确是主板的SATA2总线资源，因此速度不受PCI等传统总线带宽的限制。速度比USB2.0和IEEE 1394接口快得多。只是这个借口本身不供电，因此需要外部电源。这种借口主要用于外部硬盘驱动器。

USB PLUS这是因为e-SATA接口本身不提供电源，因此出现了上图的USB PLUS接口，它是e-SATA和USB2.0的组合，解决了以下问题： e-SATA不供电。这种借口在高端主板中很常见。 IEEE 1394接口IEEE 1394接口IEEE 1394，缩写为1394。它最初由Apple开发，最初称为FireWire，它是独立于平台的串行通信协议。 IEEE于1995年正式制定了此总线标准。由于IEEE 1394的数据传输速率非常快，因此非常适合视频图像的传输，因此它通常用于连接摄像机。光学音频接口光学音频接口光学音频接口是几乎所有数字视听设备都具有的连接器，主要用于连接某些高端扬声器产品。 RJ45网络接口RJ45网络接口RJ45网络接口是最常见的I / O接口，用于双绞线作为传输介质的以太网中。音频输出接口接下来，我们最后看一下音频接口部分，其定义如下表所示：接口蓝色绿色粉色橙色黑色灰色2通道输入通道通道输出麦克风输入4通道输入前端扬声器输出麦克风输入6-声道声道输入前扬声器输出麦克风输入中置和低音炮8声道输入前扬声器输出麦克风输入中置和低音炮后扬声器输出侧扬声器输出后扬声器输出后扬声器输出目前主板上有两个常用接口，共有8个如下图所示的通道3.5mm插孔）（上图中的6或6通道3.5mm插孔（3插孔）。

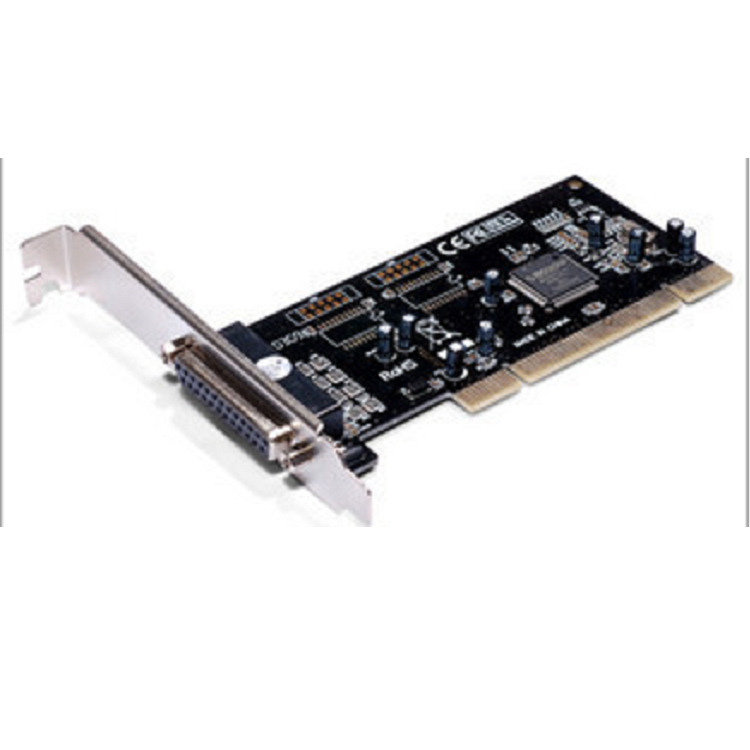

需要注意的一点是，当前主流主板集成了多声道声卡，如果要打开多声道模式输出功能，必须首先正确安装音频驱动程序，然后正确设置它才能获得多通道模式。输出。相对罕见的I / O接口已基本消除。打印机LPT接口和COM接口在某些主板上仍然存在。此外，在某些主板上，我们还可以看到LPT并行接口（图中的粉红色长接口）和COM串行连接器（9针绿色连接器）。串行接口（缩写为串行端口）也称为COM接口，它是使用串行通信协议的扩展接口。并行接口或简称并行端口，也称为LPT接口接口，它是使用并行通信协议的扩展接口。这两个接口的功能已基本被USB取代，普通用户无需使用它们。摘要：摘要：以上是作者编写的一些较常见的I / O接口及其用法。我希望所有网民在阅读完主板上的多彩接口后，不再对它们感到无奈，可以根据自己的需要进行选择，选择具有相应接口的产品。
