解决方法：说明了主板跳线连接的所有秘密

作为新手，从头开始组装自己的计算机并不容易。也许您知道应该在哪里插入CPU，应该在哪里插入内存，但是当遇到成排的复杂跳线时，许多新手都不知道。如何开始。开启钥匙并不神秘

您还记得第一次看到计算机安装时，JS将CPU，内存，图形卡等插入主板上，然后从口袋里掏出他在主板上的钥匙（或只是螺丝）的问题。轻触侧面，计算机启动？您感到惊讶吗（无论如何我还是第一次感到惊讶）！面对全新的主板，JS始终不需要阅读任何手册。您可以在2分钟内1、内连接主板上密集的跳线，您认为他是大师吗？哈哈，阅读完今天的文章后，您会觉得这不值得一提，只要您记住它即可，而且您可以完全记住在不阅读手册的情况下将所有跳线装到主板上的秘密。

步骤/方法

1、这称为真正的跳线

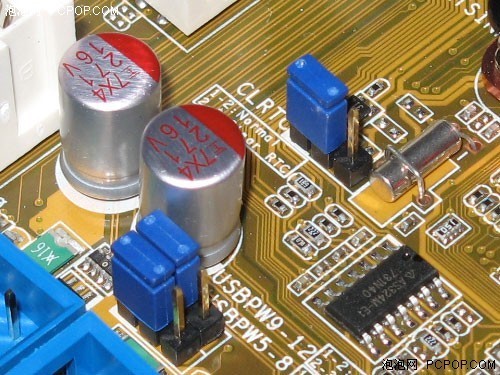

首先，让我们纠正一个概念性问题。实际上，主板上需要连接的排针不被称为“跳线”，因为它们根本无法实现跳线的功能。真正的跳线电线是两个/三个针脚，上面有一条小的“跳线”。它应该被称为“跳线”，它可以改变硬件的设置，频率等。以及那些与机箱相连的引脚根本不扮演这个角色，因此从真正的意义上讲，它们应被称为面板连接引脚，但是由于它们在外观上与“跳线”没有太大区别，因此我们通常将它们称为“跳线”。

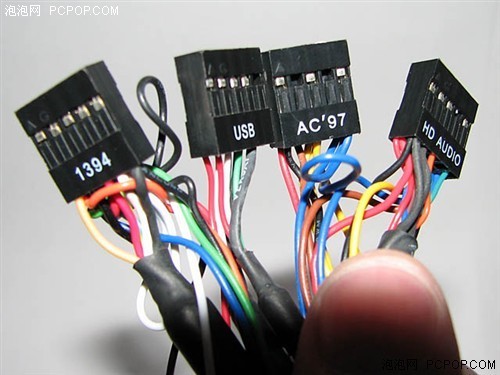

好的，今天我们要讨论的是一段。只要您仔细阅读本文，我相信以后您就不会再为主板上复杂的跳线所困扰。当然，某些主板上可能还有其他定义的跳线，例如外部1394接口。这些都有非常明显的迹象，并且基本上连接是集成的，只需直接插入即可，这并不困难，在这里我们不会对这些较少使用的跳线做太多的事情

2、阅读本文后，连接这么多行将变得非常容易

对于谁第一次将面板连接销钉称为“跳线”，我相信没有人能确定。但是由于每个人都这么称呼，并且每个人都习惯了，所以我们不会继续使用它们，因此在本文中，我们仅将面板连接销称为跳线。

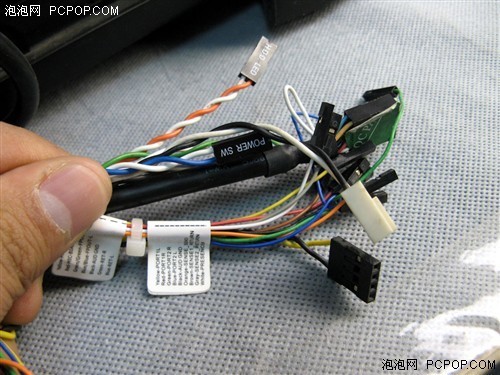

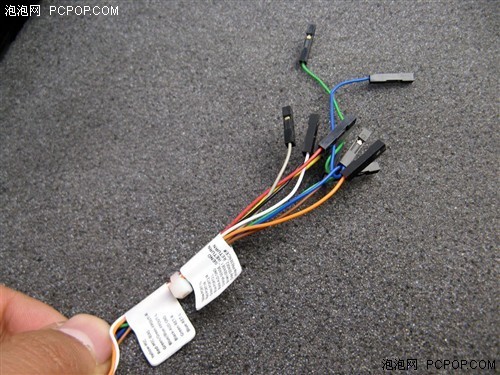

为了便于理解，让我们从外壳的连接电缆开始。一般来说，在机箱的连接线上使用文本标记每个连接线的定义，但是如何识别这些标记是我们要解决的第一个问题。实际上，这些注释都是相关的英语缩写，这并不难记住。让我们一一了解（每张图片下面都是相关的介绍）！电源开关：POWER SW

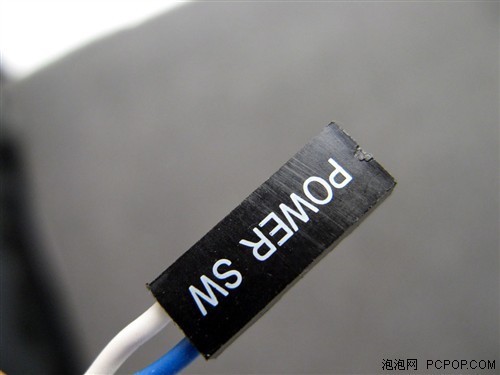

全名：Power Swicth

可能的名称：电源，电源开关，开/关，电源设置，PWR等。

功能定义：机箱正面的开机按钮

3、重置/重启开关：RESET SW

全名：Reset Swicth

可能的名称：RESET，Reset Swicth，Reset Setup，RST等。

功能定义：机箱正面的重置按钮

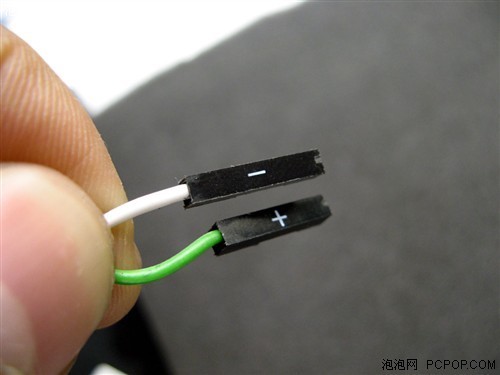

4、电源指示灯：+/-

可能的名称：POWER LED，PLED，PWR LED，SYS LED等。

5、硬盘状态指示灯：HDD LED

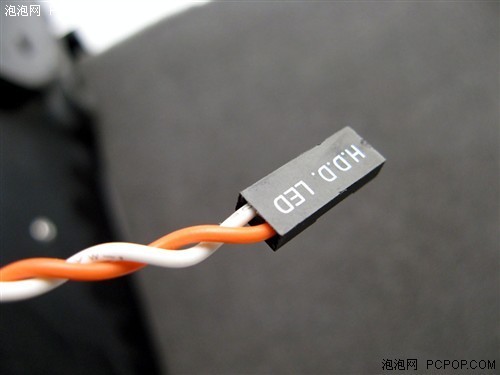

全名：硬盘驱动器发光二极管

可能的名称：HD LED

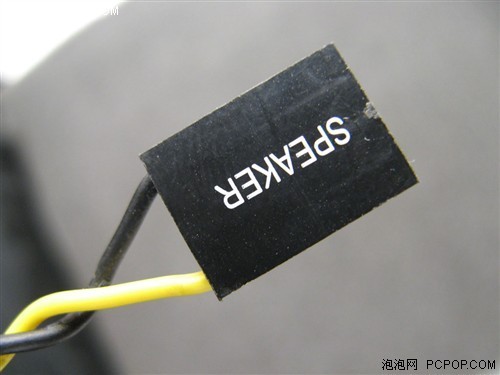

6、警报：扬声器

可能的名称：SPK

功能定义：主板异常操作告警

7、不用说，与正面USB接口的连接通常是整体

8、音频线：音频

可能的名称：FP AUDIO

功能定义：机箱的前置音频

阅读上面的简单图形介绍之后，每个人都必须已经知道机箱上这些连接的定义。实际上，它真的很简单，只有几个非常非常简单的英文缩写。在下一页上，我们将了解主板上的“跳线”。

实际上，机箱上的电线并不可怕。超过80％的初学者感到最麻烦的是主板上跳线的定义，但这真的那么可怕吗？答案是不！有很多规则。正是由于这些规则，我们才能相互推论。无论哪种品牌的主板，都无需阅读手册即可插入复杂的跳线。

●跳线的第一针在哪里？

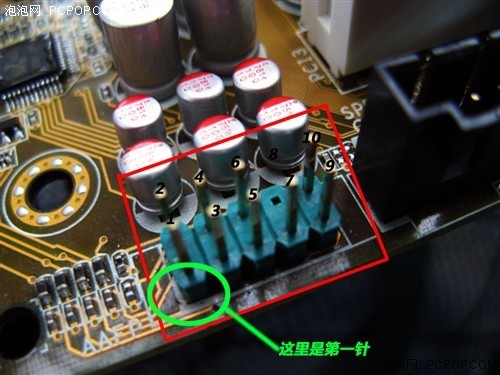

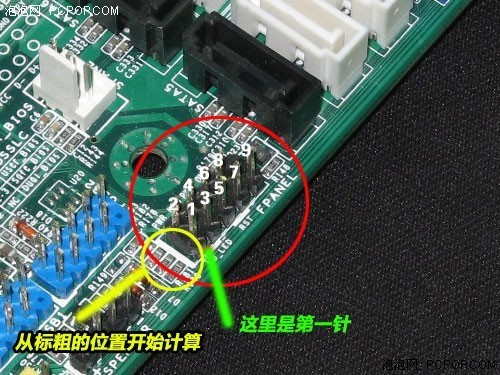

9、要学习跳线方法，我们必须首先了解跳线在哪里开始计数。这实际上非常简单。在主板上（任何主板设备都一样），在跳线的两端始终有一个较厚的打印框架，应该从此处开始计算跳线。找到较厚的打印框后，只需从左到右，从上到下进行计数。如上所示。

●9针开关/重置/电源指示灯/硬盘指示灯定义

10、该主板与上图中的主板相同，使用9Pin定义了开关/重置/电源指示灯/硬盘指示灯

9Pin的开关/重置/电源灯/硬盘灯跳线是目前最流行的方式，市场上超过70％的品牌都采用这种方法，并逐渐成为一种标准，特别是几家主要公司推出的主板渠道制造商的代工厂，使用这种方法的比例高达90％。

1 1、 9针面板连接跳线图

上图是9Pin定义开关/重置/电源灯/硬盘灯的。此处应注意，第9针未定义，因此在插入跳线时无需插入此针。连接时，只需按照上图进行连接，这非常简单。其中，电源开关（Power SW）和复位开关（均与正极和负极无关），两个指示灯需要区分正极和负极，正极按方向连接靠近第一个图钉（即，印有粗线）。方向）。

您能区分这根线的正极和负极吗？

我几乎忘了提到机箱上的电线也很容易区分正极和负极。通常，彩色线是正极，黑/白线是负极（接地，有时用GND表示）。

在学习并记住此页面的内容之后，您可以连接大多数主板的开关/重置/电源指示灯/硬盘指示灯。现在，您可以从外壳中拔出电缆的这一部分，然后再插入。一定要记住布置！为了使每个人都更容易记住，在这里我们使用4个句子来总结9Pin定义开关/重置/电源指示灯/硬盘指示灯的位置：

1、在缺少的引脚旁边插入电源

2、插入并重置电源

3、将电源灯插入电源旁边，并且负极靠近电源跳线

4、在重置旁边插入硬盘灯，负极靠近重置跳线

也就是说，我相信你必须记住！

●华硕代表性主板接线方法

许多朋友在安装机器时会优先考虑ASUS主板，但是ASUS主板的接线规则通常与我们在上一页中讨论的不一样，但它们也很有代表性，因此我们在此予以提及。在这里分开。一点。

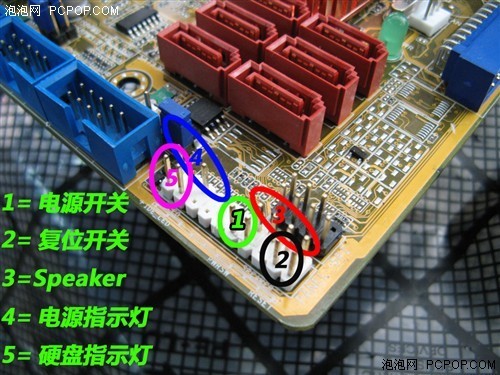

上图是华硕主板上这种接线的（红点表示没有引脚），实际上很容易记住。此处应注意，某些情况下的PLED是3Pin插头，但实际上只有两根电线需要连接到3Pin PLED引脚。上图中的虚线部分专门连接到3Pin PLED插头。

让我们在下面找到此规则。首先，扬声器定律是最明显的。当4Pin组合在一起时，除了SPeaker之外，什么都不能插入。因此，当我们将来看到这种引脚时，我们首先确定SPeaker的位置。然后，如果同时存在3Pin，则必须将它们连接到电源指示灯，因为只有电源指示灯可能会出现3Pin；否则，电源指示灯将显示为3Pin。第三，90％的电源开关在中间是两个独立的引脚，当然，您也可以自己使用短导体。连接这两个引脚，如果已打开，则证明已插入电源，并且旁边的复位也可以相同的方式进行测试。其余的当然是硬盘驱动器指示灯。请注意，电源指示灯和硬盘驱动器工作状态指示灯均为正负极。实际上，插错插头的方式都没关系，但是它们不会亮起，也不会损坏主板。

●其他不规则的主板接线方法：

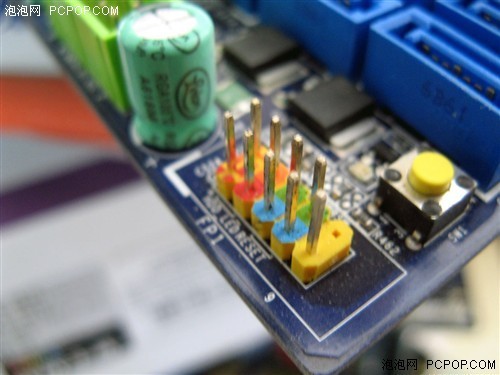

除了我们上面提到的以外，还有一些主板的布线规则不明显，但是除了布线方法（实际上，大多数主板上都有标记）之外，这些主板在布线旁边都清楚地标出了标记。并使用颜色区分针座，如上图所示。当您遇到这样的主板时，只需按照徽标插入电缆即可。

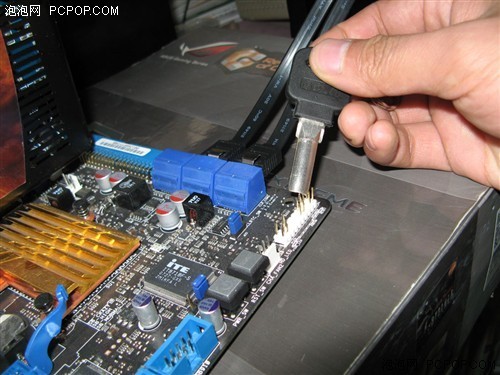

现在看来，我相信您已经知道使用按键打开电话的安装程序的秘密。实际上，这是POWER相应引脚的短接，这很简单。

●前置USB

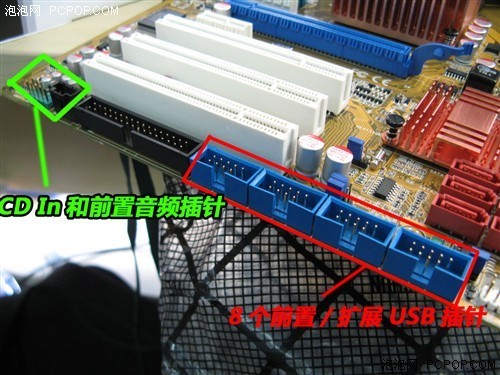

正面USB的接线方法实际上非常简单。如今，一般情况下，整个机箱都具有前置USB接线。您只需要在主板上找到相应的针脚并将其插入即可。一般来说，主板上的前端USB引脚当前使用9Pin接线，并且旁边有一个明显的USB2.0标记。

在主板上找到前端USB引脚也非常容易。如今，主板通常具有两套或两套以上的前置USB引脚（如上图所示）。寻找前端USB时，您只需要看看。如果使用这种9针，并且有两套或多于两套的针，则基本上可以确定这是正面USB针，并且在主板附近会有一个徽标。

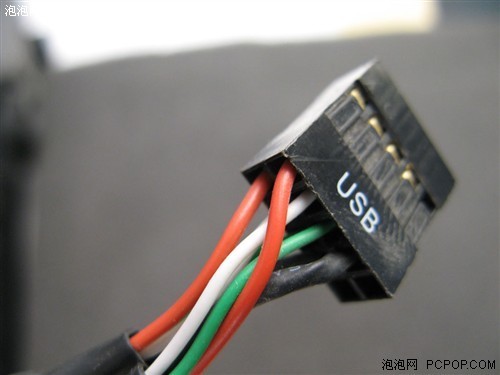

当前，一般情况下的正面USB连接搜索是这种集成类型。总共有8条线，分别是VCC，Data +，Data-和GND。不用说，这种集成是直接插入的。如果它们分开，它们通常按红色，白色，绿色和黑色的顺序连接。尽管上图所示的行已集成，但也按红色，白色，绿色和黑色进行了排序。

●前置音频连接方法

由于前置音频仅在过去两年才变得流行，更不用说用户了，甚至许多安装的技术人员也不十分熟悉连接前置音频电缆，甚至直接有很多JS。接到前台后，就没有这种玩笑了。因此，如果前置音频很难连接，让我们看一下。

从当前市场上的主板来看，前音频引脚的顺序已成为固定标准（如上所示）。从图中可以看出，前置音频有9个引脚，但它们共占10个引脚，而第8个引脚则留空。

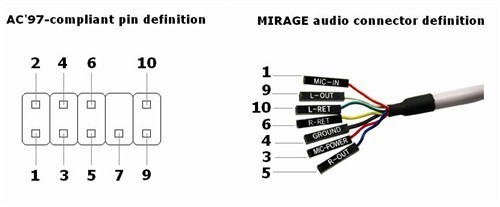

上图是典型的前置音频连接。实际上，前置音频只需要连接7线，即上图中的7线。在主板的针脚一侧，只要我们了解每个针脚的定义，就可以轻松连接前置音频。让我们看一下主板上每个引脚的定义：

1——麦克风输入/ MIC（麦克风输入）

2——GND（地）

3——麦克风电源/麦克风VCC /麦克风BIAS（麦克风电压）

4——没有密码

5——LINE OUT FR（右声道前置音频输出）

6——LINE OUT RR（右声道后音频输出）

7——NO针

8——NO针

9——LINE OUT FL（左声道前置音频输出）

10——LINE OUT RL（用于通道后方音频输出）

连接前置音频时，只需遵循上述定义并连接相应的线即可。实际上，第5针和第6针，第9针和第10针通过电线连接到某些机箱上，可以达到相同的效果。

似乎有很多行，但也很容易记住。您可能希望遵循作者记住的方法。首先记住前三个，第一个是麦克风输入，第二个接地，第三个是麦克风电压，然后将第5和第6针插入右声道，第9和第10针插入左声道渠道。从上到下依次是麦克风输入，麦克风电压，右声道，左声道和地。记住这个容易吗？

实际上已经集成了许多布线，因此您不必再担心布线顺序
