小科普｜ BIOS设置选项的详细说明③——电压部分

CPU核心电压：CPU核心电压。通常有三个选择。 “自动”是指主板自动调整CPU电压。 CPU所需的电压在不同的频率上是不同的。偏移模式可以基于自动CPU电压略质量非常有利，并且超过1.2v是非常危险的。

VCCSA电压：系统代理电压。该系统代理包括PCIE控制器，高速缓存，内存控制器等。通常用于与环形总线通信内存数据。环形总线可传输高速缓存，内存，PCIE等所有级别的数据。第八代内核的默认电压为1.05v。如果FCLK超过800Mhz，则需要稍微提高此电压，以确保System Agent的稳定运行。

VCCST电压：信号保持电压，VTT电压，跟踪端子电压，第8代Core的默认电压1.0v，会对系统稳定性产生较大影响，我将其设置为1.05v。

CPU内部PLL电压：CPU内部锁相环电压。锁相环可以确保时钟信号干净清晰。根据Intel官方手册，第八代Core的所有锁相环的默认电压为1.0v，但某些主板上的默认值为0.9v。压力略有增加对极端超频很有好处。此电压必须低于核心电压，否则CPU会挂起。这种电压降低将影响CPU温度性能，但是一些国外参与者表示，锁相环电压会影响CPU温度传感器的读数，而不是实际内核温度，这有待验证。

GT PLL电压：核心图形锁相环电压。

环形PLL电压：环形总线锁相环电压。

系统代理PLL电压：本地代理PLL电压。

内存控制器PLL电压：内存控制器PLL电压。

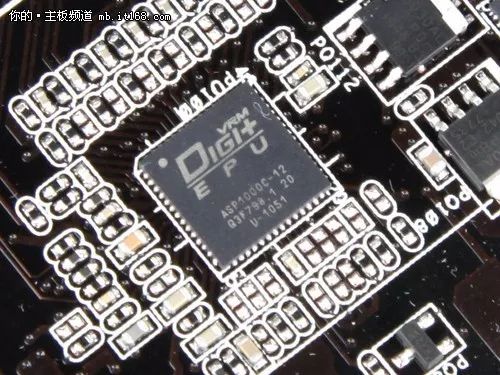

某些主板上有数字电源调整选项。这些选项通常用于调整数字电源处理器的内容。本文以华硕著名的数字电源芯片Digi + EPU为例。

CPU VRM开关频率，CPU电压频率：CPU的电源由一个或一些PWM开关芯片控制。其功能是调整MOS管的开关频率。开关频率越高，CPU电源越平滑，纹波越小。同时，MOS管的热量会更大。

CPU电流能力：CPU电流限制，可以突破100％CPU电流限制，以防止CPU在高负载下被系统降级。

CPU过热保护，CPU VRM热控制：CPU电源过热可能会限制CPU性能，但长期过热可能会损坏电源。

CPU电源占空比控制：动态调整每个电源相的功率以适应其温度和电流消耗。

CPU电源阶段控制：CPU电源阶段控制确定在系统空闲时是否停止多个电源阶段。如果将此项目设置为Extreme，则CPU Vcor​​e Spread Spectrum不起作用。华硕最初表示：用户可以打开CPU扩频选项，以减少电源的EMI干扰并提高系统稳定性。如果CPU VRM切换频率未设置为“手动”，并且CPU电源相位控制未设置为“极限”，则仍建议在CPU超频频率较高时启用CPU扩频以提高系统稳定性。关于CPU扩频（CPU Spread Spectrum）可以在BIOS系列教程的第一期中查看。 CPU扩频的实际效果可以使CPU FSB在99.x和10 0.x之间动态浮动。

另一个：某些主板可能具有以下选项，但并不常见

Vcor​​e MOS电压控制：允许用户控制施加到MOS管的电压。降低可以节省能源，而增加可以带来更好的电源效率。

CPU VCORE引导电压：刚刚打开CPU且尚未报告给系统的Vcore电压。仔细调整可以带来更好的超频幅度。

VCCSA负载线校准：与防止CPU电压下降一样，CPU系统代理也可以防止电压下降。

VCCSA当前功能：CPU系统代理当前功能。

VCCSA固定频率：CPU系统代理的电源频率，与CPU VRM开关频率相同。

CPU VCCSA启动电压：CPU系统代理启动电压，与CPU VCORE启动电压相同。

有关其他平台电压的更多详细信息，请参阅英特尔官方数据表，单击原始链接以查看▼
