计算机组装教程的主板跳线连接图教您如何修复主板跳线。

“太难了！”我经常听到小白抱怨他不知道如何插入主板跳线，但是实际上，只要您学习了几分钟，跳线的连接方法就会更加困难。由于计算机上的许多接口均具有防呆设计，因此可以避免在计算机组装过程中出现反向或错误插入的情况。对于小白来说，最困难的部分无疑是机箱和主板之间的跳线。连接方法，因为需要区分正极和负极，并且没有万无一失的设计。如果您还没有真正学习过，不知道如何插拔或插错它是正常的。如何将跳线插入主板？接下来，安装之乡小龙将共享计算机组装教程中的主板跳线连接图，并教您如何修复主板跳线，以期为大多数安装用户提供帮助。

主板跳线连接图计算机组装教程

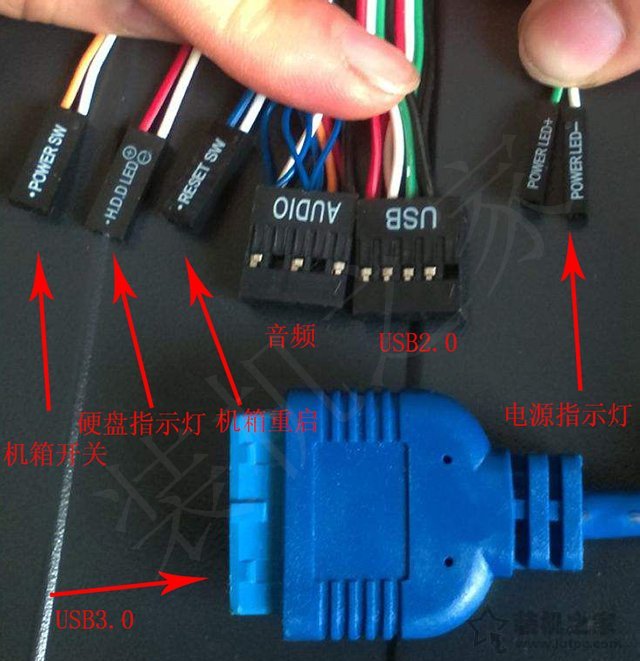

首先让我们了解机箱上的所有连接线。 POWER_LED是电源指示灯，HDD_LED是硬盘指示灯，POWER SW是切换按钮，RESET SW是重启按钮，机箱的正面USB3.0接口，AUDIO是机箱的正面音频，机箱正面的USB2.0接口。

机箱连接线

POWER_LED电源指示灯，HDD_LED硬盘指示灯，POWER SW开关按钮，RESET SW重置按钮，这四个跳线属于一组，白线为负极，彩线为正极。

1、开关跳线连接方法

开关跳线连接方法是安装过程中最困难的部分。以以下9针跳线针为例。这是最常见的引脚。当然，有些主板是不同的。我们需要遵循主板标识。一张一张地插入。

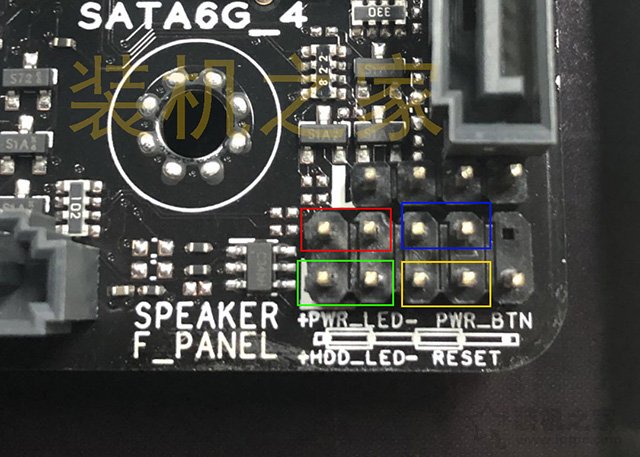

开关针

注意：跳线下面有标记，左侧为+（正），右侧为-（负）。

红色框标记为PWR_LED，它对应于机箱连接线的电源LED的跳线。有必要区分正极和负极。

绿色框标记是HDD_LED，与机箱连接线的HDD_LED的跳线相对应，并且需要区分正极和负极。

框表示RESET，它对应于机箱连接线的RESET SW跳线。无需区分正极和负极。

蓝色框表示PWR_BTN，它对应于机箱连接线的Power SW跳线。无需区分正极和负极。 （某些主板开关标识可能不是PWR_BTN，例如Power SW，PW，PWR，POWER和ON / OFF，它们都表示开关，含义相同。）

机箱和主板之间的跳线连接的说明

注：某些主板具有不同的插针。实际上，我们只需要按照主板上的徽标正确插入它们即可。

2、CPU_FAN引脚

主板上的CPU_FAN是CPU散热器风扇的专用接口，具有防呆接口设计，通常不会插错。许错误地将CPU散热器风扇的电源线插入CHA_FAN，会在主板BIOS中引起监视风扇速度，实现智能速度控制功能等问题，并且在启动时可能会出现F1错误。我们可以按F1。正常启动。

CPU散热器专用接口

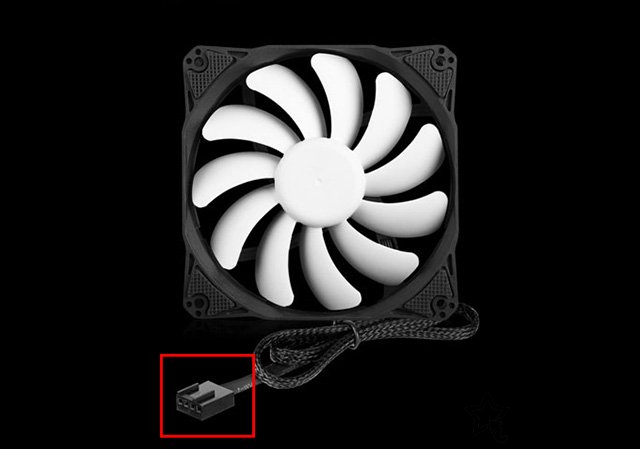

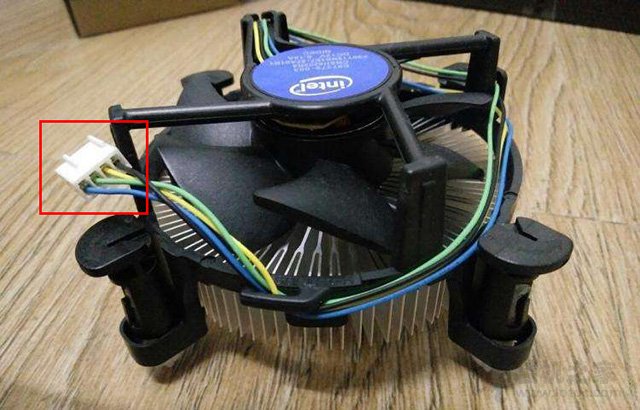

对应于CPU散热器风扇电源接口

某些高端主板除CPU_FAN外可能还具有CPU_OPT或AIO_PUMP接口。这两个主要是水泵电源接口。

3、USB2.0针

主板上的USB2.0引脚主要用于为机箱的正面USB2.0提供跳线。它通常是9针引脚，并在主板上方或下方标有USB。卡住的设计，不能反向插入。

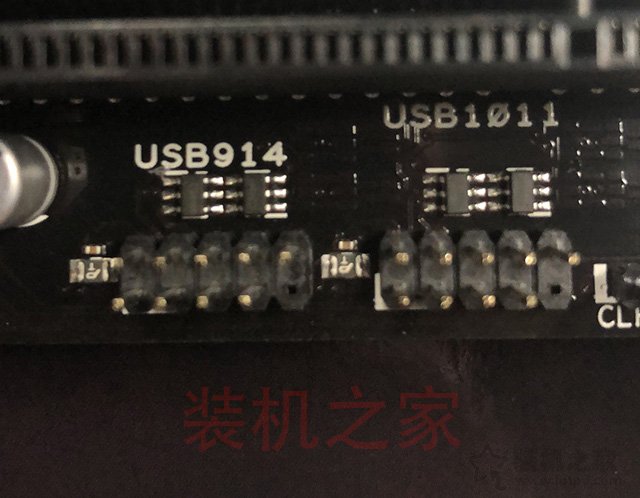

USB2.0针

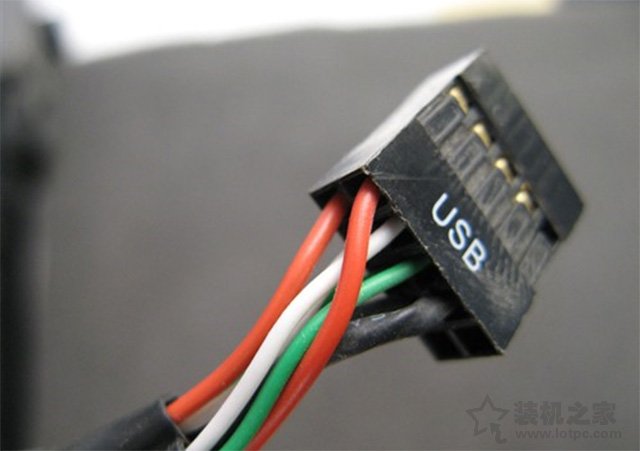

对应的机箱USB跳线

在某些情况下，正面I / O上还有USB3.0端口。如下图所示，它是USB3.0端口。 USB3.0也称为USB3.1第1代19针引脚，找到机箱的USB3.0接口电缆并将其插入。

USB3.0

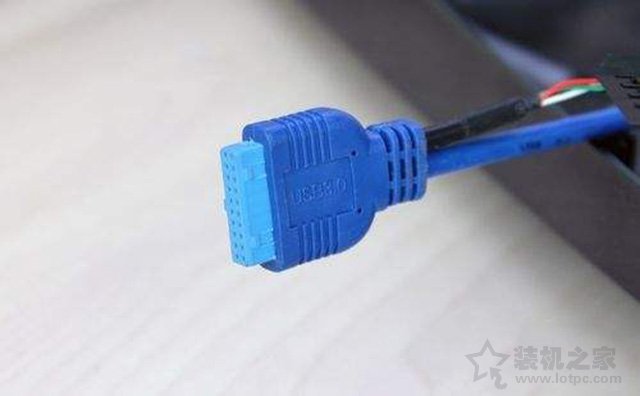

对应于机箱USB3.0跳线

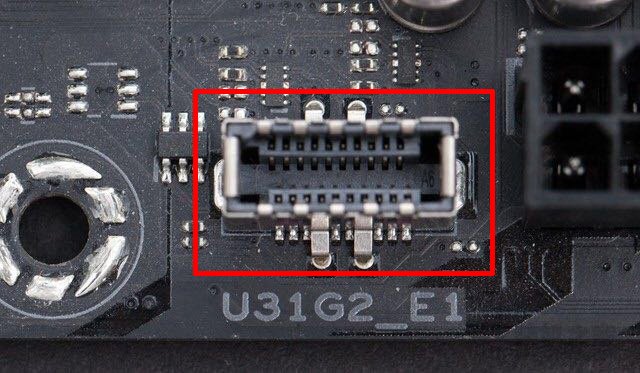

某些机箱正面I / O面板也支持USB3.1接口，也称为USB3.1 Gen2。图片上的U31G2_E1徽标实际上是USB3.1 Gen 2的缩写。

USB3.１

4、机箱风扇插针

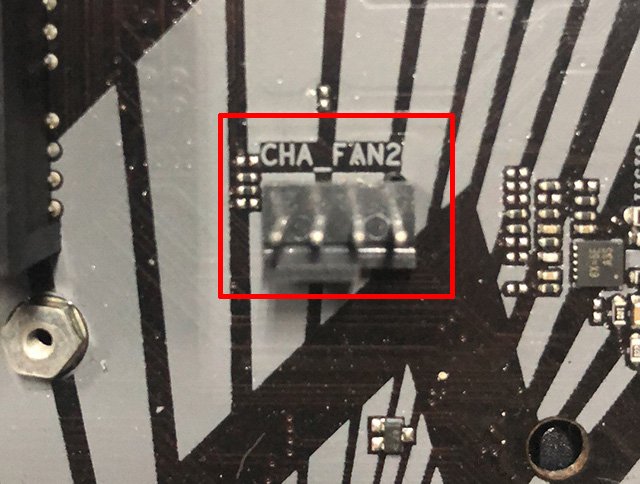

机箱风扇销

对应于机箱风扇电源接口（四针表示它支持PWM温度控制）

CHA_FAN是机箱风扇引脚。如果您有机箱风扇，则将其插入此引脚。某些主板将配备多个风扇引脚，例如CHA_FAN 1，CHA_FAN 2，CHA_FAN3。此外，某些主板具有SYS_FAN引脚，这也是机箱风扇的引脚。

5、音频引脚

机箱上的前音频引脚可能在主板上标有AAFP，FP AUDIO等。引脚特性为高4引脚和低5引脚。如果不连接此引脚，则可能会导致插入耳机或麦克风。机箱的前音频接口上没有声音。

AAFP引脚

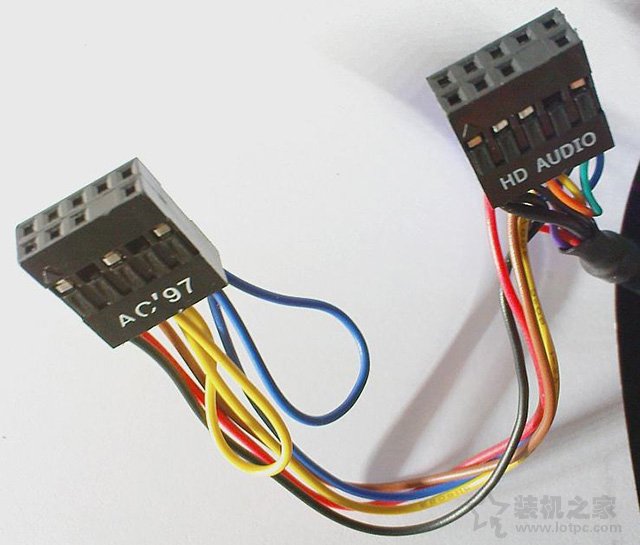

对应于机箱AC97或HD AUDIO接口

6、灯光效果引脚

主板上的照明效果接口，3针接口用于5V电源，不能在正负极方向上插入。可以对3引脚带来的灯光效果进行编程，以使不同的灯光组显示不同的颜色。接口由12V供电。 4针带来的灯光效果是使LED灯显示相同的灯光效果。它不支持双重插入。 4针RGB灯针应注意正极和负极。两者不兼容。每个引脚上都会有一个电压标记。您可以根据实际风扇规格进行选择。如果风扇过多，则可以使用集线器进行连接。

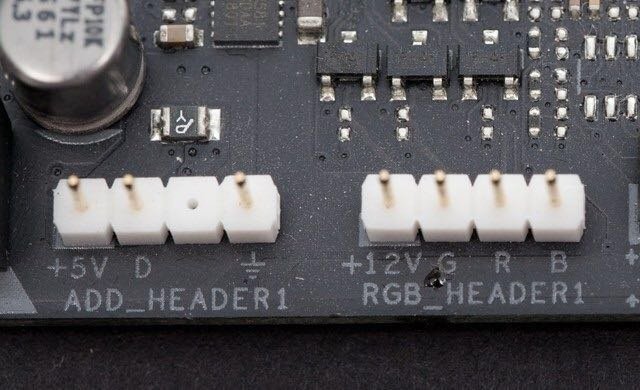

灯光效果引脚（+ 12v以上带有白色框的引脚为正极）

上面是安装程序共享的计算机组装教程的主板跳线连接图。这也是小白安装最困难的部分。如果遇到不同的情况，我们也可以参考主板附带的说明以通过上述说明。安装之家的编辑器将教您如何插入主板跳线。我相信您已经知道每个引脚的功能和连接。希望本文能对您有所帮助。如果您的计算机出现问题，则可能需要遵循“安装“家用技术”公共帐户以获取问题和解答。它经常为您更新最新的硬件知识，计算机配置，性能阶梯图等。大多数计算机爱好者。
